搖表有2500v電壓的檔位,為什么搖表從來沒有電死過人?

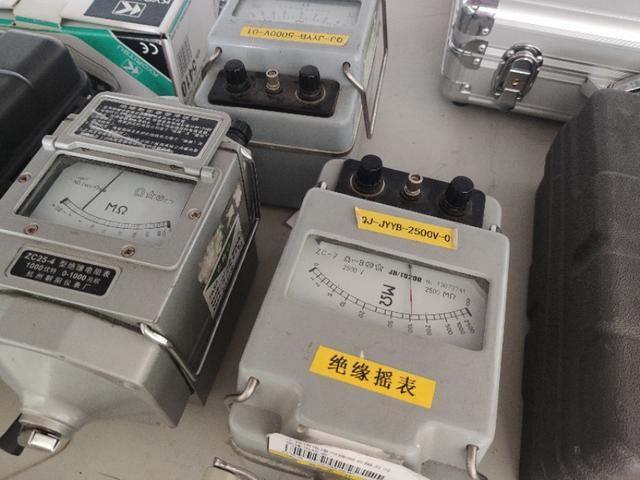

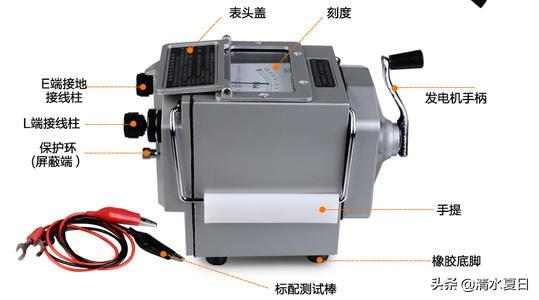

●回答這個問題之前前，需要了解搖表的結構，如果不知道它的工作原理，根本不知道為什么不會電死人。搖表的學名叫兆歐表，是一種簡便、常用的測量高電阻的直讀式儀表。一般用來測量電路、電動機繞組、電力電纜、電氣設備等的絕緣電阻。不同的輸出直流電壓的兆歐表，其測量電氣設備絕緣等級不一樣；2500V兆歐表，測量范圍一般為0~2500MΩ，最大絕緣電阻值為5000MΩ值。見下圖所示。
●
兆歐表(搖表或絕緣電阻表)的工作原理

最常見的兆歐表是由作為電源的高壓手搖發電機(包括交流發電機或直流發電機)及指示讀數的磁電式雙動圈電流比計組成。

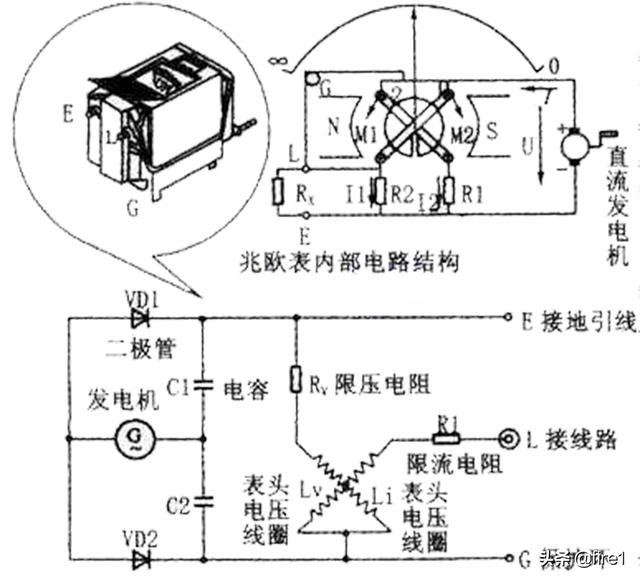

下圖所示為直流發電機構成的兆歐表結構示意圖。
●
下圖所示為交流發電機，利用倍壓整流二極管和升壓電容器組成的兆歐表結構示意圖。
●
兆歐表的內部兩個線圈固定在同一軸上，一個電壓線圈與附加電阻R1串聯（R1為限制電壓的），另一個電流線圈通過附加電阻R2（R2為限制輸出電流的電阻器）與被測電阻Rx串聯（兆歐表雖然輸出電壓高，但是它的輸出電流都是微安級別的）。

●與搖表表針相連的有兩個線圈，一個同表內的附加當手搖動發電機時，兩個線圈中同時有電流通過，在兩個線圈上產生方向相反的轉矩，表針就隨著兩個轉矩的合成轉矩的大小而偏轉某一角度，這個偏轉角度決定于兩個電流的比值，附加電阻是不變的，所以電流值僅取決于待測電阻的大小。

?根據歐姆定律I=U/R理解，正常人體皮膚的電阻約為1000~2000Ω，如果在潮濕狀態或出汗時，其人體皮膚電阻會在800~1000Ω；這樣人體由于電阻變小了，對于交流電源功率足夠條件下的人體安全電壓標準設定為36V；

●造成人體致死的條件與觸電電流有關系，與通過人體的路徑有關系（通過心臟是最危險的），是造成人體觸電傷害的主要原因，觸電電流大小的不同，觸電引起的傷害也會不同。觸電電流按照傷害大小可分為:

①感知電流:當交流電流達到1mA或直流5mA時，人體就可以感覺電流，接觸部位有輕微的麻痹與刺痛感；

②擺脫電流:當交流16mA，通過人體(女子為10mA左右)，直流50mA，則不會造成傷害，可以自行擺脫；

③傷害電流:當人體接觸電流超過擺脫電流(16~50mA)時，此時就會對人體造成不同程度的傷害，觸電時間越長，則后果越嚴重。當通過人體的交流電流超過傷害電流時，人體大腦就會無意識的昏迷，心臟可能會停止跳動，并且會出現嚴重的電灼傷。

④致死電流:當人體通過的交流電流達到100mA時，如果通過人體的時間超過1s，便足以使人致命，造成嚴重的傷害事故，這個電流就是致死電流。

根據歐姆定律，假設電源電壓為220V，此時按照歐姆定律:I=U/R計算出兩相觸電的電流I=220/1000=0.22A=220mA；這個觸電電流遠遠大于致死電流。220mA >100mA。

值得一提的是，不同的觸電電流的頻率，對觸電者造成傷害也會有差異。實驗證明，觸電電流的頻率越低，對人身的傷害越大，頻率為 50-60H 的交流電對人體最為危險，而直流發電機或者通過倍壓整流的直流電的頻率為零，所以兆歐表對人體的觸電致死能力隨著頻率的沒有，觸電危險的程度會隨之下降。

●再者，人體不可能緊密接觸在兆歐表上有三個分別標注有接地(E)、電路(L)和保護環(G），這樣人體的電阻就有許多不確定性，簡單地說，即便是人體接觸2500V電壓輸出的直流電壓，因為兆歐表輸出的微安級電流，也僅僅只是有感知電流，1mA=1000uA，根本不可能有致死電流值喲。

知足常樂于湖北省鐘祥老家2020.3.18日

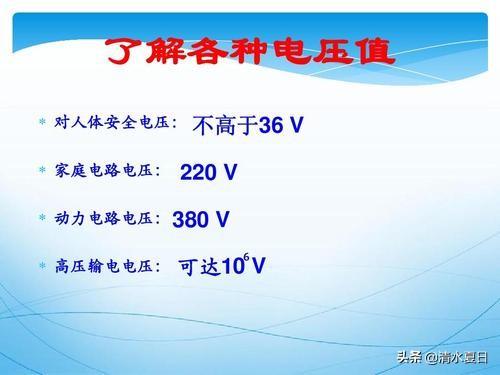

大家都知道人體的安全電壓是36伏。搖表的電壓規格檔位范圍為500伏到2500伏。

那么為什么沒有電死人呢？當然了，這是誰都不想發生的事情。這說明

第一、操作人員或使用人員按照儀器儀表的操作規范，正確使用。

第二、使人觸電的根本因素是電流，人體電阻決定了電流的大小，另外，還取決于觸電時間的長短。

第三、搖表在500伏檔位時輸出電流接近兩毫安。在2500伏時輸出電流一般都在0.5毫安以下。

第四、搖表的輸出電壓會隨被測電阻在0到500伏之間不斷變換

第五、搖表開路時，如果用兩只手同時觸碰EG輸出端，這時會被高壓擊中。

搖表的使用方法

1、對于三個接線端L、E、G要正確接線。L端對應裸露的導體相連，E端對應接地或金屬外殼

2、使用前應切斷被測電路及回路的電源，并對相關器件進行放電

3、使用兆歐表時不能用手接觸接線柱或被測回路，以防止觸電。

總之，不論其在什么狀態下，為安全考慮期間，一定要按儀器儀表的操作說明規范使用設備，切記遵守設備操作規程

搖表是一種采用高壓來測量電氣設備絕緣電阻的儀表，其可以分為指針式和數字式兩種，前者是通過表內的手搖發電機來產生數百伏以上的高壓，后者是通過電子電路（高壓發生器）來產生高壓，但不論哪種搖表，其輸出皆為高電壓、小電流，人體接觸到搖表的高壓后，其高壓馬上就會顯著降低，流過人體的電流很小，故搖表使用者即使接觸到了高壓，亦不會被電死。

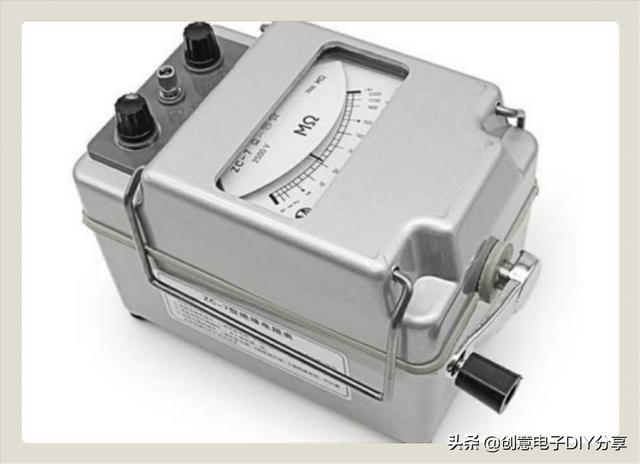

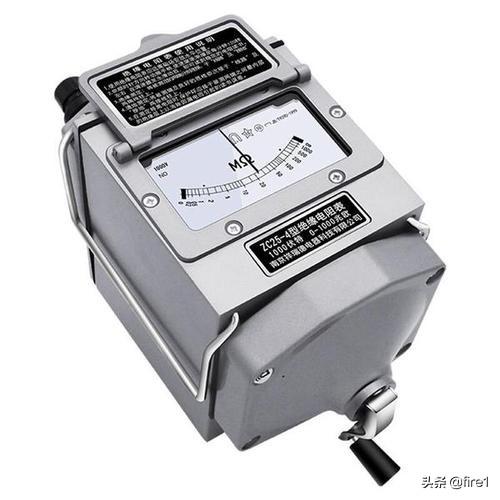

上圖是一款內置手搖發電機的搖表，搖動手搖發電機，其可以產生高壓，將被測電氣設備接在測試端，通過表頭即可讀出絕緣電阻的大小。

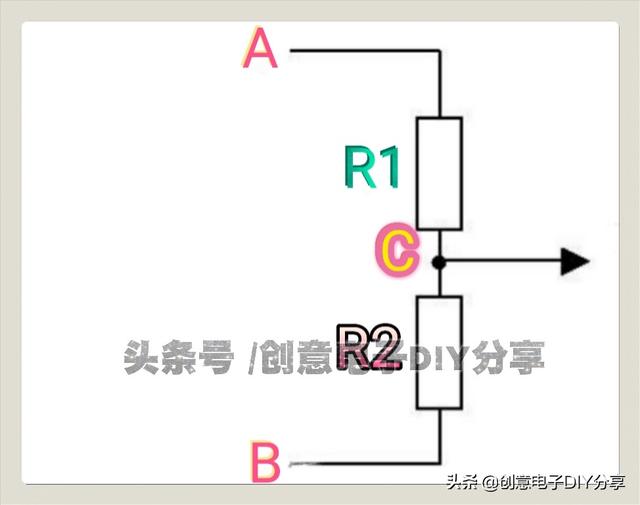

一般這種搖表500V的檔位，其輸出短路電流在2mA左右，1000V檔位的短路電流在1mA左右，而2500V檔位的短路電流只有0.5mA。也就是說，搖表輸出的高壓源內阻很大。人體接觸到搖表輸出的高壓不會被電死，可以用下圖所示電路來解釋。
圖中的A、B兩端為搖表的高壓輸出端，電阻R1為搖表的內阻，其值一般在MΩ級，R2為人體的等效電阻，其值非固定值，一般在百十KΩ以內。若搖表處于2500V檔位，假設此時內阻R1為5MΩ，人體等效電阻R2為50KΩ，則經R1和R2分壓后，C點的電壓（即R2兩端的電壓）只有24.8V，流過R2的電流不到0.5mA。也就是說，即使人體接觸到搖表輸出的高壓，因為該高壓的內阻非常大，流過人體的電流顯著小于觸電電流，故搖表的高壓不會電死使用者。

搖表有很多規格，輸出電壓從500v～2500v都有。而眾所周知的安全電壓是36v，既使是500v的搖表也超過安全電壓十幾倍，為什么電不死人呢？

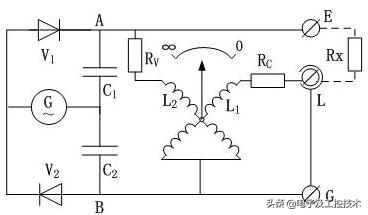

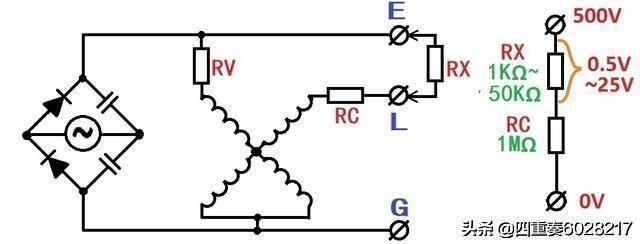

因為電死人的是電流，電壓是形成電流的前提，人體電阻RX是決定電流大小的條件。另外電擊時間長短也和傷害程度密切相關。明白了這一原理，下面我們看一下搖表的原理圖:

搖表的電源是一個手搖交流發電機，接在橋式倍壓整流電路的中間，橋肩上的兩個電容除了正負半周的濾波外，還能起到很好的限流作用。因此表的EG兩個輸出端雖和發電機直接連通。但這兩個端子間的電流也不會太大，一般500v搖表的輸出電流會接近2mA、2500v輸出電流一般都在0.5mA以下。

但用搖表測絕緣大都要用EL兩個輸出端，從圖中可以看出L引出端的內部串了一個限流電阻Rc，500v表一般在1MΩ左右，所以短路電流就更小了。當然這個電阻的作用不僅僅是限流，還與表盤刻度有關。

從以上的介紹可以看出，搖表的輸出電流已被有效限制，那么它的輸出電壓是否會恒定不變呢？當然不是。它的電壓會隨被測電阻不同在0～500V之間不斷變化。

比如500v的表接觸到人體，若是在潮濕環境下人體電阻＜1KΩ，那么人體電壓就是｛500V/（Rx/Rc）｝?Rx＝0.5V。如果在干燥環境下，人體電阻50KΩ，作用于人體的電壓約為25V。所以都不會有生命危險。

但有一點應該注意，當儀表開路時如果用兩只手同時觸碰EG輸出端，會瞬間被高壓擊到，這個過程有些像靜電，但能量卻是靜電的很多倍，盡管你把手和輸出端緊密接觸后，電壓會在瞬間降至安全電壓以下，但在剛接觸時的ms甚至ns級的高壓電擊仍有可能帶來嚴重后果。不過這種情況一般不會發生，因為你在快速搖動把手的時候，有人會主動用雙手去摸帶電表筆，那么基本可以認定這人是在找死。

但如果提前用手去抓緊高壓輸出端，然后再去搖動把手，由于此時人體電阻較低，所以盡管拼命去搖，加在人體上的電壓很難大幅上升，一般不會達到30v，所以不存在500ⅴ以上電不死人的問題，只是上面講的高壓電擊時間過短或電壓根本就沒有上升到500V而已。以上是我的回答。

歡迎評論，轉發、點贊！

兆歐表也就是平時常用的搖表，它的作用和萬用表的電阻檔一樣，是用來測量電阻的。不同的是，搖表是用來測量大阻值的電阻，一般是絕緣電阻。

萬用表測量電阻原理

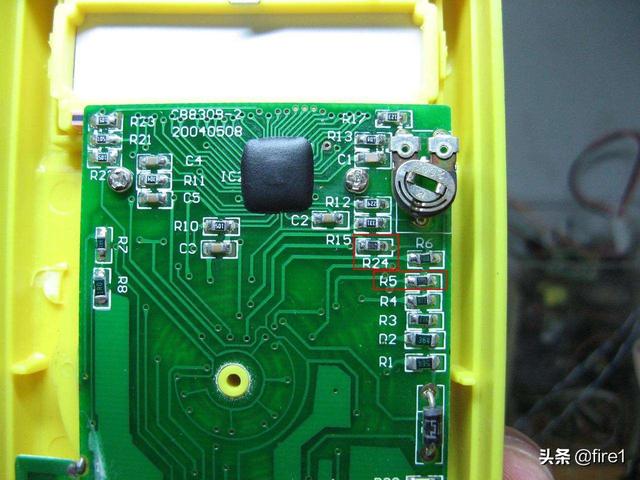

萬用表的內部核心元件實際上是一個AD轉換芯片，它可以將輸入的模擬電壓轉換成數字量并且通過譯碼之后通過液晶屏顯示出來。所以常規的萬用表實際上可以理解成一個弱電壓的電壓表頭，所有檔位的檢測量都是轉換成電壓之后輸入到萬用表芯片的。

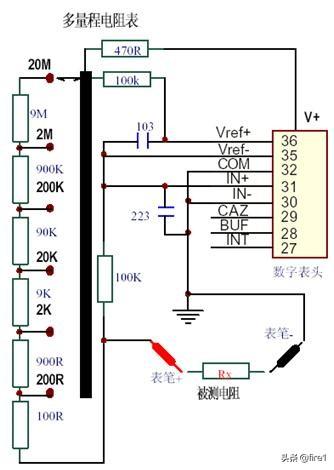

比較簡單的測量電阻電路，實際上就是通過萬用表內部的電阻網絡，與外接的被測電阻串聯，根據電阻串聯分壓的原理，檢測內部電阻網絡的電壓，來確定被測電阻阻值的。隨著被測電阻阻值的增加，加在電阻網絡上的電壓就要隨之增加，這樣輸出的電壓值才能夠被電路檢測到。所以很多指針式的萬用表會使用多節不同電壓的電池供電，常規電阻阻值，一般采用1.5V的電壓就可以測得，而高阻值的電阻，通常需要更高電壓，比如9V、15V甚至22.5V的電池供電。但是萬用表的主要作用并不是檢測電阻，或者說大阻值的電阻，而且它的供電電壓也不可能無限制的提升，并且萬用表在測量大阻值電阻時的轉換速度也比較慢。

兆歐表（搖表）的工作原理

兆歐表是專門測量大電阻的儀表，測量比較大的電阻需要高的輸入電壓，測量的電阻值越大，所需要的電壓越高。能夠產生高電壓的方法很多，比如通過電路升壓的方法，但是這種方法效率比較低，使用時間有所限制，所以兆歐表中并不是采用這種方法輸出高電壓的，而是內置了一個手搖式的發電機，這也是“搖表”這個名字的由來，因為測量時需要手搖發電。

兆歐表的內部結構和工作原理還是比較簡單的，它的主要部件是手搖發電機，根據測量電阻的范圍，發電機輸出的電壓會有所區別，通常有500V、1000V、2500V三種規格。測量的原理實際上也是通過表內電阻與被測電阻分壓之后測量電壓來檢測電阻值的。

兆歐表的使用方法

使用兆歐表測量電阻之前，首先要確保被測對象處于斷電狀態，并且與電源以及其他部件分離。第二點要根據被測電器的工作電壓選擇合適電壓規格的兆歐表。

進行測量之前，要對兆歐表進行開路與短路的測試。

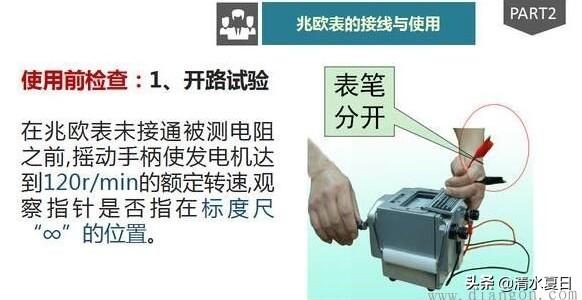

開路測試時，需將兆歐表水平放置，接線端子處于開路，搖動搖炳速度達到120轉每分鐘以上，觀察指針位置，應處于∞附近，測試完成時，需短接測試電極放電；

短路測試時，搖動手柄速度達到120轉每分鐘以上，短接LE兩個接線端子并迅速拿開，觀察指針位置，應處于0附近。短路測試不宜長時間短接測試電極。

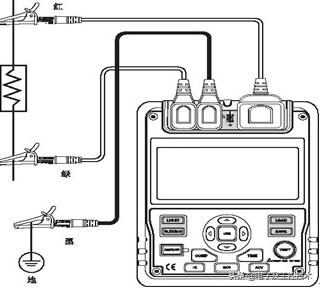

正常測量時，應將E端子接地，L接被測線路一端，G接在被測線路另一端或者是需要測量絕緣的外殼上，接下來搖動搖炳速度達到120轉每分鐘以上，指針穩定后即可讀數。選擇兆歐表時，需根據被測對象選擇合適的電壓規格。

兆歐表輸出的2500V電壓對人有無危險

兆歐表為了測量高阻值的電阻，需要輸出較高的電壓，但是并不需要很大的電流。2500V的電壓，其最大的輸出電流只有不到1mA，甚至更小。所以，雖然兆歐表輸出的電壓高，但是輸出的電流較小，對人的危險程度還不足以引起死亡。但是在使用時仍然要注意安全，尤其是出汗較多時，接觸測量電極，仍然會有刺痛感。

回答你這個問題，不用長篇大論，原因很簡單，雖然電壓高，但電流小啊，導致人觸電死亡的是電流，而非電壓。分為感知電流，擺脫電流和致命電流。

感知電流就是引起人感覺的最小電流，男人和女人也不一樣，成年男人約為1.1毫安，女人約為0.7毫安。

擺脫電流是人觸電以后能自己擺脫的最大電流。大概有10多毫安。

致命電流是短時間內危及生命的最小電流，大概50毫安。

電不死證明電流沒到致命電流。

別說2500伏，打火機點火裝置電壓高達上萬伏，幾十萬伏，連空氣都能擊穿，能電死人嗎？為什么？沒有電流。

或許你會反駁，既然和電流有關，那為什么回路中電流很大電壓卻很低，還是電不死人，1000A電流，12伏電壓。那是因為電壓太低，人體電阻大，無法擊穿，流不過人體，形不成回路，歸根結底還是因為沒有電流作用在人體。

朋友們好，我是電子及工控技術，我來回答這個問題。搖表是人們對兆歐表的俗稱，這種表主要是用來測量大電阻的，比如可以測量電動機繞組與外殼間的絕緣電阻值，一般要求它的絕緣阻值不低于0.5兆歐姆；也可以測量家庭用電器的絕緣電阻，一般要求它們的絕緣電阻值在2兆歐到7兆歐之間；還可以測量電氣設備、輸電線以及電纜的絕緣電阻值，由此可見搖表的用途還是非常廣泛的。下面我就針對搖表有2500v電壓的檔位，使用不當時，搖表會不會導致人傷亡的問題來談談我的看法。

搖表（兆歐表）的工作原理

我們先了解一下搖表是如何工作的。我們知道搖表在測量絕緣電阻的時候它本身就具備有高壓電源，因為搖表本身就是一個直流發電機，然后再加上磁電系比率表和一些測量線路就構成了所謂的搖表了。當測量電動機的絕緣電阻時就要把電動機繞組的接線端子與搖表的接線端子"L" 相接，電動機的外殼與接地“E”端子相連接，這時用手均勻地搖動搖表的手柄，大約每分鐘120轉就行了。這時搖表的發電機產生的電流就會分成兩個回路流動，其中一路要經過被測的電動機與電阻R1和線圈1串聯后回到搖表發電機的負極；另一路從發電機的正極經過一個電阻R2與線圈2串聯后再回到發電機的負極。由于手搖動是勻速的所發出的電壓是恒定不變的，那么搖表的指針偏轉角度就與流過線圈的電流有關，與電壓是無關的。這樣就根據被測電機的絕緣阻值的大小就可以根據指針所指的刻度數就可以讀出絕緣阻值的大小了。

搖表對人體的傷害程度

搖表在額定電壓有250V、500V、1000V和2500V這幾種，2500v電壓檔位的搖表是額定電壓比較高的一種。雖然搖表的電壓比較高，說實在的它的輸出電流還是有限的，因為對人體造成傷害的主要因素是電流，而不是電壓。例如我們用的漏電保護就是按照不同條件下造成人的心肌顫動的電流值來確定的，這就是不同漏電保護類別確定的基準。所以搖表在使用時即使操作不當接觸到了電氣設備外殼或者接觸到了搖表的接線端也不會對人的生命造成傷害，但是在操作過程中也要注意安全的，畢竟搖表在工作時它自身會產生高壓，同時我們所測量的對象又是電氣設備，所以在使用時還是要注意安全為好，要不然的話就會給我們的身體造成一定的傷害。

搖表使用時要注意的事情

對于2500V的搖表可以測量500V以上的電氣設備絕緣程度，我們在使用后要把搖表的兩個接線端短路放電后再妥善放置保存才可以，防止下次使用時對使用者造成一定的人身事故或者設備事故。使用完拆線時搖表沒有停止轉動和被測設備沒有放電之前不能用手去觸及被測設備的測量部分，也不能對導線進行拆除工作。還有一點要注意的是在使用搖表去測量大電容的設備時，測量過后一定不要立即停止搖動，而是在讀取數據后一邊降低搖表的轉速，一邊再去拆除接地線，最后再停止搖動搖表，這樣可以防止對已經充電的設備由于放電而損壞兆歐表。

以上就是我對這個問題的看法，歡迎朋友們參與討論并指出不到之處，敬請關注電子及工控技術，感謝點贊。

謝邀請！

有的搖表可以發出2500V的直流電壓，電壓如此之高為什么很少見到觸死人呢？

眾所周知：觸電死亡是有很多條件因素而決定的，比如電壓高低、電流大小、接地阻值、觸電時間長短、頻率、慎至身體健康狀況等，一切困素有吳關。

今天不談論'如何情況下觸電會產生生命危險，主要回答題主所問搖表2500如此高的電壓沒見到觸死人？

我個人認為：2500Ⅴ的搖表電壓很可能也會觸死人。（不過沒有做過這方面的實驗。）

它也要很多因素條件來決定。如觸電人健康狀況、觸電時間、及接地電阻等都有直接關系。

例如一個心臟病人，直接接觸搖表的正負極，電流雖小心上電壓很高，很可i能在一定時間內命必勿呼。

搖表的電流很小，觸電死亡的概率很低，但電壓絕非屬于安全電壓，（直流安全電壓為50Ⅴ）

很少見搖表觸死人還有另外一個原因：不可能有人拿著搖表對另外一個人進行不斷的長時間觸電，如果有人這一樣做這可是故意殺人罪了。

沒見過不等于沒有過。必定2500Ⅴ電壓已經超出安全電壓的范圍，萬萬不可兒戲，拿人體作試驗或開玩笑會出人命的。

例如：電魚的人很多被捕魚器電死，捕魚器的電流也並不是很大，但電壓較高具我個人所知被觸死的人已不是少數。同時都為年輕力壯的人群。

你好，你這問題涉及幾方面知識，會導致觸電死亡的是電流，正常電流在30mA以下，屬于安全電流，搖表設計本身是一個小型發電機，發電機至測試端子之間還經過儀表動圈和一個數百K的大電阻，就算人直接接觸到搖表接線端，根據I=U/R可知，電流僅幾毫安，這時候人體是安全的，所以不會觸電。

需要注意:雖然搖表發出的電直接接觸不會導致人觸電身亡，但是如果在被試品屬容性或者有儲電特性的，做完實驗未進行充分放電，這時候人接觸到被試品，可能會出現觸電情況，所以在做試驗是要嚴格按規程執行。

拓展:為什么電壓等級越高的線路，越容易導致人觸電身亡?

我們正常的輸配電線路，輸送容量大，且線路電阻低，沒有并大電阻

，根據I=U/R計算，此處的R為人體電阻和線路電阻，這時候電壓越高，電流越大，越容易導致人體觸電身亡。

透過搖表的結構我們知道搖表實際就是一個手搖發電機，所發點電壓從幾百伏到幾千伏不等，用于測量不同耐壓等級用電器的絕緣電阻。例如額定電壓380V以下的電氣設備，用500V搖表測量即可。電器的絕緣電阻會因為工作電壓或對地電壓的不同而呈現不同阻值，所以測量絕緣電阻的時候，一定要考慮所測電器的額定電壓和對地電壓。

人體能承受的安全電流一般情況下，國家規定在30毫安，特殊情況下為15毫安，而搖表能輸出的最大電流（短路電流）也才0到幾毫安而已，完全在人體能承受的安全范圍內，所以，不用擔心被搖表電擊。
