這個問題問得好啊，在解答之前首先要給這位善于發現問題和思考問題的提問者點贊！歡迎關注兵器知識譜，今天我們來聊一聊關于光纖制導導彈的話題。

所謂的光纖制導導彈指的是利用光導纖維傳輸制導信息技術進行制導的導彈，即FOG-M，該技術主要應用于反坦克導彈。

光纖制導原理與咱們平時用的光纖網線基本相同，它的特點是信息傳輸速度快、信息交換過程穩定，所以采用光纖制導的導彈命中率是非常高的，理論上的命中率可達到100%！

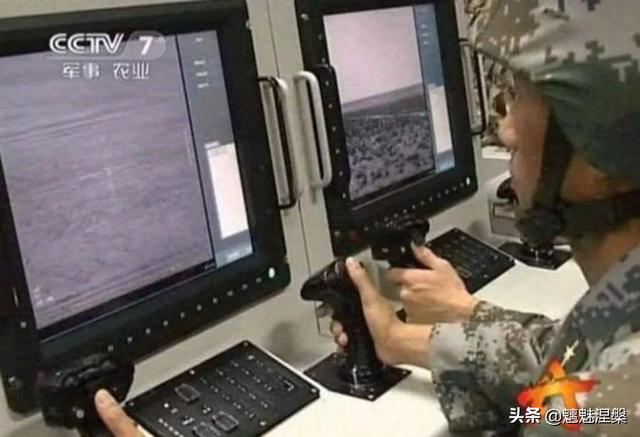

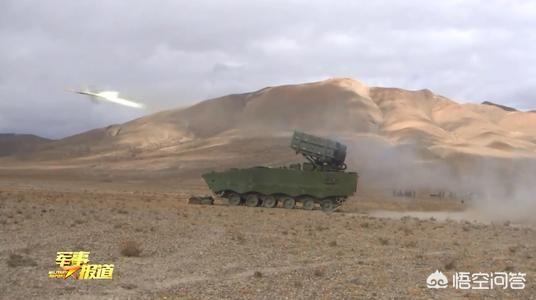

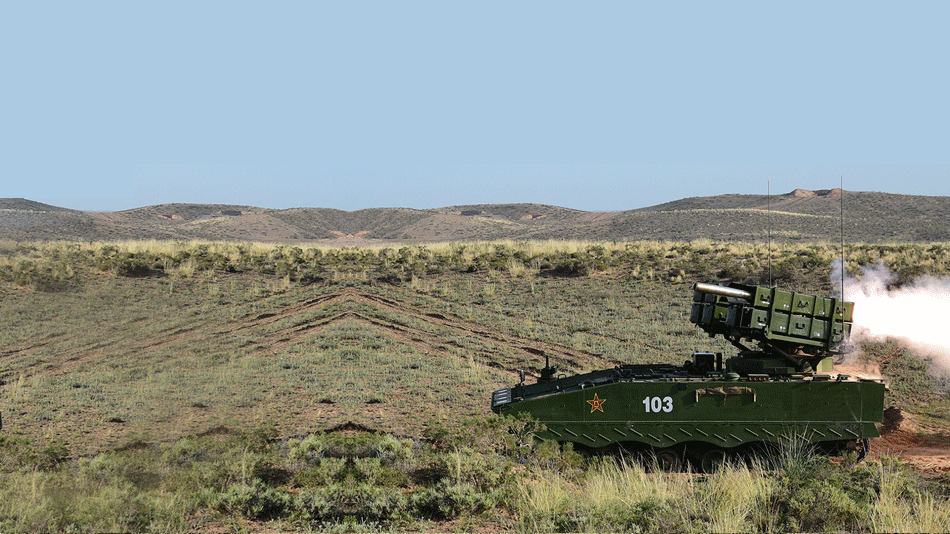

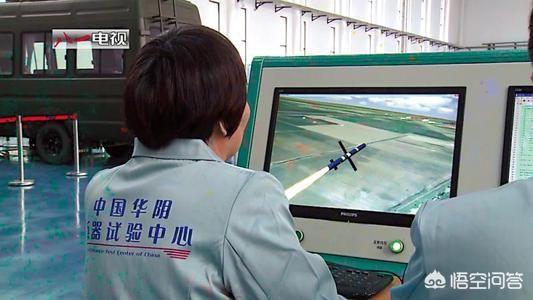

比如說國產“紅箭-10”重型反坦克導彈，導彈發射升空后彈體尾部將從發射箱中拖曳著一根光纖飛向目標，導彈的引導頭可以將拍攝到的畫面通過這根光纖實時傳輸?shù)桨l(fā)射車上，操作人員則可以根據實際情況對導彈進行控制，直到命中目標，整個過程與我們在電腦上看直播是一樣的。

可見光纖制導導彈系統本質上是一個有線遙控裝置，操作人員與導彈之間通過這根光纖做為紐帶進行實時互動，這也是光纖制導導彈能達到理論上100%命中的原因。

光導纖維的制造材料為二氧化硅，成分與玻璃相同，因此又可以稱之為“玻璃纖維”，成品光導纖維形態細如發絲，強度很低，只要輕輕一拽就會被扯斷。

如何在實用中避免脆弱的光導纖維出現斷裂呢？民用通信光纜的做法是在加工光導纖維時附加一條鋼絲，所以我們的家用光纖看起來又扁又細。

有興趣的讀者可以拿家里多余的光纖網線來仔細研究，當我們剝開光纖網線時，就會看到3~4條線，較粗的2~3根銀色線，那就是為了加強網線強度的附加鋼絲，另一條是很細很細的非金屬材質細絲，而它就是光導纖維。

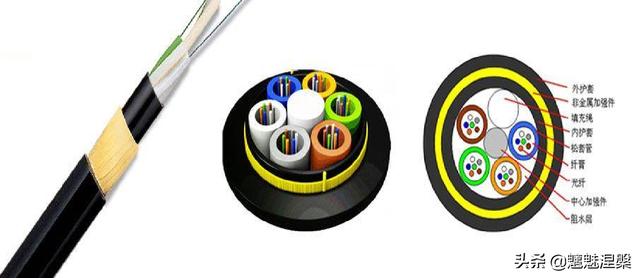

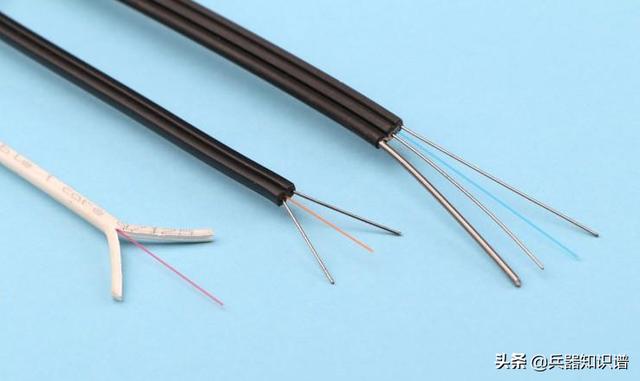

▼下圖為三種不同規格的光導纖維通信電纜，有3條加強鋼絲的是室外光纜，2條加強鋼絲的是室內光纜，沒有鋼絲加強的那條就是導彈用的250微米制導光纖，它很又輕又細，同時也很脆弱，抗拉強度遠遠低于普通的通信光纜。

導彈的制導光線也是一樣的原理，即采用鋼絲進行加強，以避免在導彈發射升空和飛行過程中光纖發生斷裂。

區別在于導彈使用的制導光纖并不是又扁又細的塑料外殼鋼絲加強線，而是更細更輕的棉綸聚酰胺纖維，講通俗一點就是尼龍?zhí)住?/p>

實際上尼龍?zhí)坠饫w的強度是不如塑料外殼鋼絲加強線的，如果承受相同的拉扯力矩，必然是尼龍?zhí)坠饫w最先斷裂。

無奈的是導彈的射程高達10公里，如果采用高強度的塑料外殼鋼絲加強線，那么僅僅制導光纖就會占據大量的導彈發射箱空間，所以只能退而求其次，使用更輕、更細的尼龍?zhí)讈碇谱髦茖?dǎo)光纖。

那么問題就來了：既然尼龍?zhí)坠饫w的強度較低，如果導彈在飛行過程中制導光纖發生斷裂，那導彈又如何繼續進行攻擊呢？

其實光纖制導導彈并不完全依賴光導纖維進行制導，而是在制導部集成了電荷耦合（CCD）攝影機、紅外線、毫米波雷達三種傳感器，可以理解為這類導彈由有線制導、光線制導、雷達制導三種制導模式為導彈共同實施制導。

這就意味著如果其中一種制導模式失效時，其它兩種制導模式仍然能確保正確指引導彈準確地向目標發起攻擊，所以光纖制導導彈即便是制導光纖被拉斷也不會失效。

那么新問題就來了：既然制導光纖被拉斷也不會失效，那導彈發射后拖曳著一根脆弱的制導光纖是不是多此一舉了呢？

制導光線的作用除了能夠?qū)崿F(xiàn)攻擊過程“直播”以外，更重要的是它的存在讓導彈具備了兩個更重要的性能指標——命中率的提高以及抗干擾能力的提高。

命中率的提高這一指標是很好理解的，操作人員通過光纖的遙控可以實時修正導彈攻擊偏差，即使目標突然做出加速機動、釋放干擾彈、進入遮蔽物隱蔽等等逃逸打擊行為時，導彈也能確保命中。

抗干擾能力的提高主要表現在高技術戰爭環境中，當敵我雙方均對戰場實施強電磁干擾時，大部分無線制導的精確打擊彈藥就會失效，這時候使用光纖制導的導彈就發揮出無以倫比的優勢了。

這就是大國、強國都要大力研發和裝備昂貴的、復雜的光纖制導導彈的原因，因為強國之間開展的戰爭必然是高科技武器裝備的較量。

同時也是小國、弱國不需要或者說不大量裝備光纖制導導彈的原因，因為小國、弱國之間的戰爭科技水平是很有限的，不管是低端的“發射后不管”無線制導導彈還是高端的光纖制導重型導彈，所發揮的作用都一樣，完全沒有必要花更多的錢去玩高端。

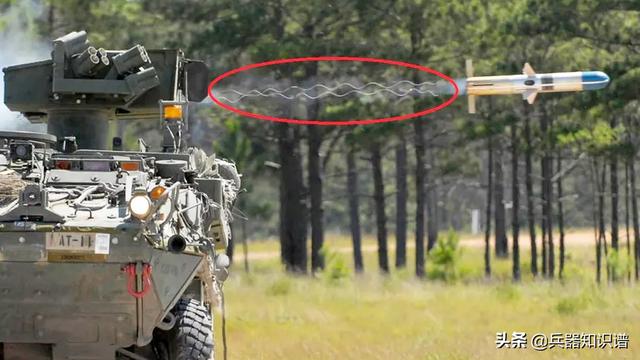

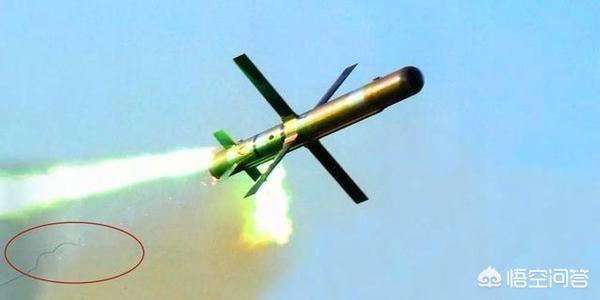

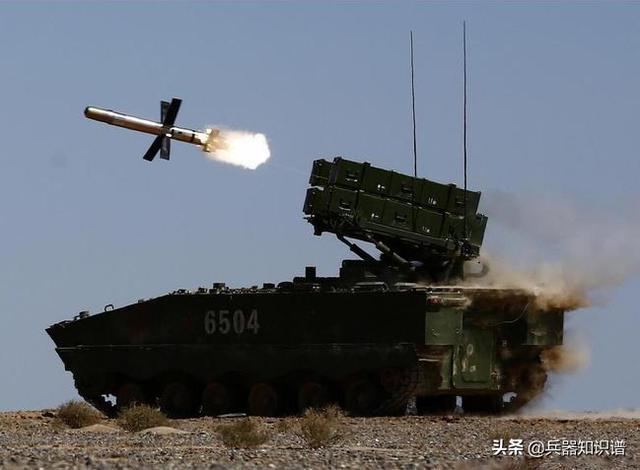

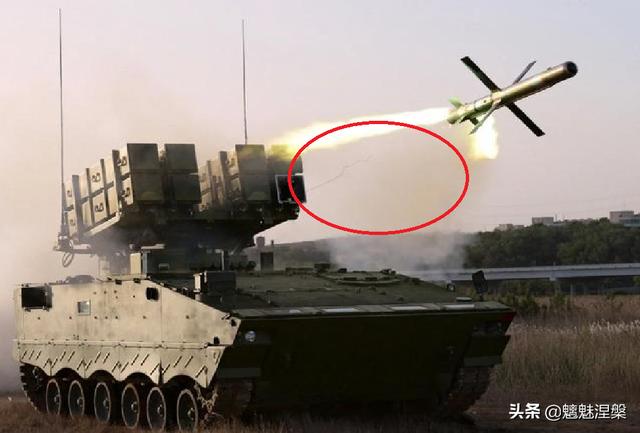

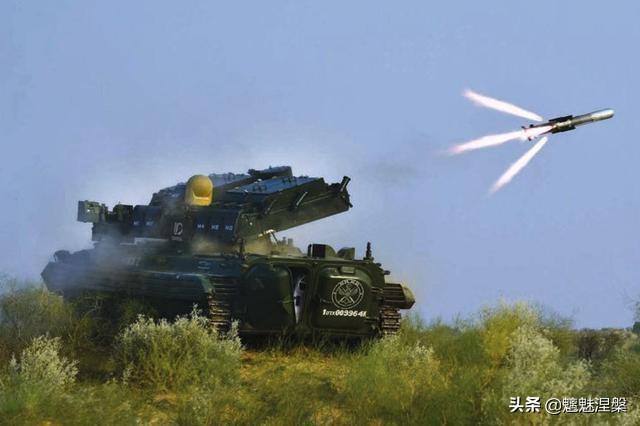

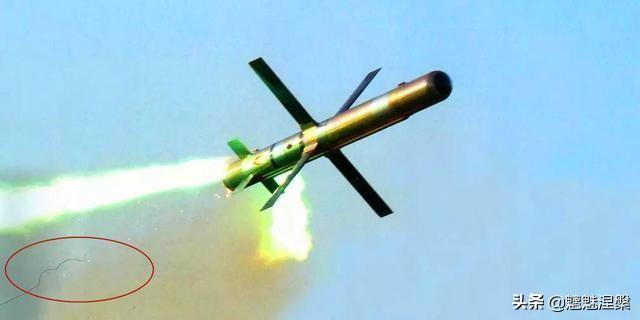

▼下圖為紅箭-10重型反坦克導彈發射瞬間，導彈尾部拖曳的白色制導光纖隱約可見，這類重型反坦克導彈系統價格非常昂貴，僅裝甲車底盤的價格就接近坦克，導彈本身的單價也超過了30萬元，所以即便是大國也只能裝備到師級或者旅級部隊，團級以下部隊則只裝備低端的無線制導。

目前，據稱最牛哄哄的光纖制導的導彈，是巴西研制成功的一種反坦克導彈，彈長1.5米，彈徑0.18米，最大飛行速度1.2馬赫，采用空心裝藥戰斗部，能輕松擊穿1000mm的均質鋼板，是當代全球主戰坦克的克星。

在其彈的頭部裝有紅外導引頭，或者是微光電視攝像機，尾部有一卷光纖與發射控制裝置相聯，能夠從戰車、飛機、艦艇等眾多平臺上裝備并發射。

巴西產的這種反坦克導彈，最大射程達到了全球反坦克導彈創紀錄的20公里，必要時也能對空射擊，用來攔截運輸、武裝等多種類型的直升機，乃至無人機等低航速空中目標。

所謂光纖制導，就是采用光纖傳輸控制指令信號的制導，發射單元可超出視線限制跟蹤，且能攻擊依靠地形遮蔽的低空和地面目標，一般適合用于反坦克導彈，其他種類的導彈，極少聽聞采用光纖來進行制導的，這個即便軍事小白可能也略知一二。

光纖制導的導彈，裝有光纜軸以及微型攝像機等，在反坦克導彈發射后，光纖便會從其彈體尾部被釋放出來，主要負責對導彈進行控制和傳送目標信息；光纖制導的導彈，具備不容易受到干擾，可以傳送清晰的圖像信息等優點。

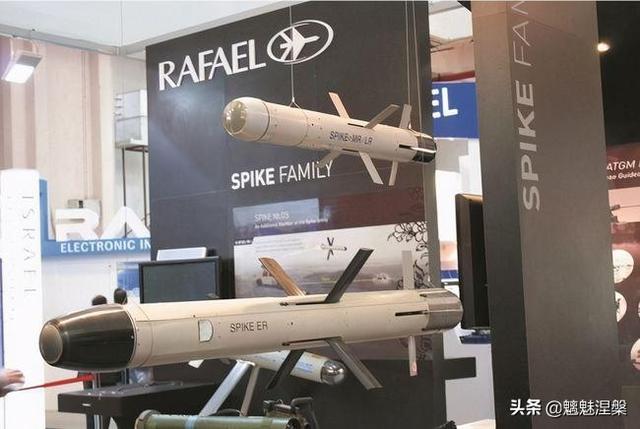

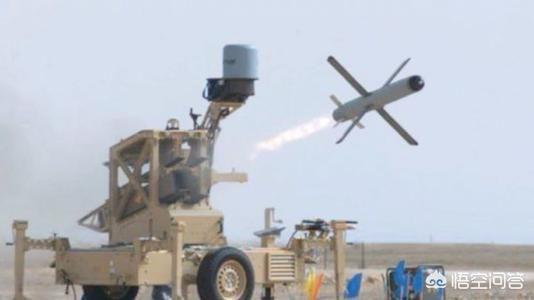

除了巴西研制成功射程20公里型號不詳?shù)姆刺箍藢?dǎo)彈以外，中國的“紅箭”-10、以色列裝備的“長釘”-ER等反坦克導彈，也是裝備光纖制導全球著名的反坦克導彈。

對于光纖制導的反坦克導彈來說，反坦克導彈的射程有多遠，在彈體尾部的光纜軸內就將安置同樣長度的光纖，比如“紅箭”-10反坦克導彈，最大射程12公里，最起碼就得裝備12公里長的光纖，甚至稍微再長些。

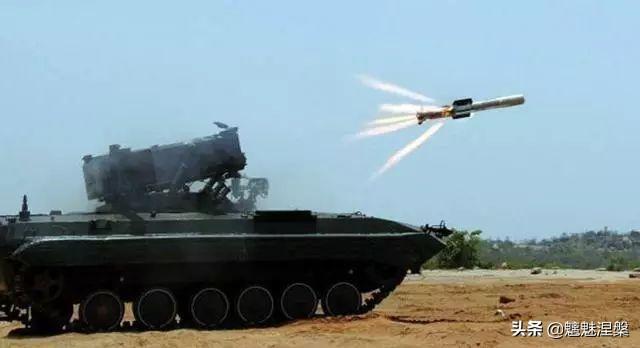

為避免導彈發射時，尾部噴出的熊熊烈焰，對于尾部拖曳的光纖的損壞，此類導彈采用了中置發動機，發動機的烈焰往一側噴，這種設計方案基本上解決了光纖不易被燒壞的問題。

目前，1公里的光纖重約150克左右，“長釘”-ER最大射程8公里，據此判斷需要攜帶的光纖重量在1.2公斤左右；另外，再加上彈體內的放線裝置，以及制導傳輸裝置，總重量尚不足3公斤左右。

反坦克導彈的導線，在飛行途中一般不會輕易被折斷，倘若光纖不慎真的被折斷了，那么反坦克導彈就成了斷線的“風箏”，將不再受射手的控制了。

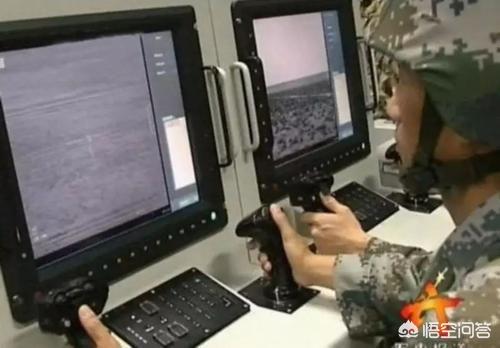

由于光纖的折斷，反坦克導彈頭部的光學攝像機，在飛行途中彈上攝像機捕捉到的畫面，就不能通過光纖實時回傳到射手控制臺的屏幕上，射手就無法修正指令重新規劃攻擊航路，反坦克導彈喪失了“發射+觀察+更新”的能力，就難以保證命中目標。

一是這個玩意很結實不容易斷，二是光纖制導的導彈大多是反坦克導彈，打的是固定或者移動速度不是很快的地面目標（也可以打低空慢速的直升機），所以發射出去的彈道相對固定

導彈上的光纖線放在彈體中的，飛行過程中不斷釋放的，不是拉著線頭飛出去的。所以沒有那么容易斷。

坦克被譽為“陸戰之王”，憑借的就是其在火力、機動性、防護性三大方面的綜合表現，但是有矛就有盾，各種對付坦克的武器也在層出不窮的出現之中，其中除了同類型的主戰坦克外，各種類型的反坦克導彈也在不斷涌現。在反坦克導彈的發展歷程中為了增強其對付主戰坦克的穿甲能力，不光在戰斗部上采用了串聯裝甲戰斗部設計，更是在制導方式上也越來越先進，其中現階段主流也是最先進的制導模式就是“人在回路中”，這后方發射人員可以更為隨意的選擇攻擊目標、選擇攻擊方位，繼而大幅提升反坦克導彈的穿甲深度。

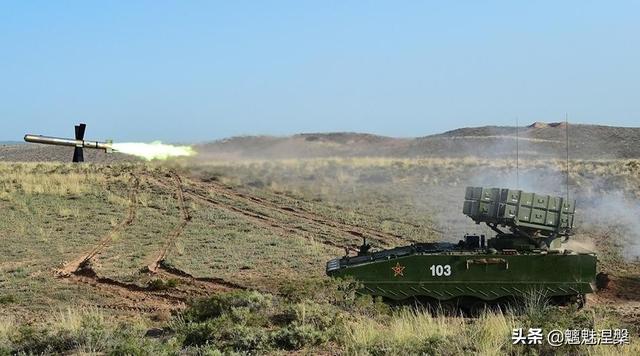

而為了實現人在回路中就要使用光纖制導模式。光纖制導導彈雖然早在三十年前的90年代就已經開始出現，但是時至今日能夠叫得上名字的光纖制導導彈型號卻不多，究其原因就在于光纖制導的制導模式實現上往往困難重重，比如我們能夠叫得上名字的也就只有以色列的長釘系列、我國的紅箭10系列等幾款為數不多的光纖制導導彈。

所謂的光纖制導導彈在導彈發射過程中，不同于其他制導模式的導彈可以隨意飛行，在光纖制導導彈飛行的過程中，從導彈發射伊始發射管和導彈之間就有一根細細的光纖連接著兩端，使得導彈飛行路程中的信息能夠?qū)崟r的傳遞到后方，方便后方的發射操作人員也能夠?qū)崟r的對導彈提供更新的制導信息。但是這樣設計下的光纖制導導彈就會有一個很大的問題就是，這么細的光纖在導彈飛行的過程中會不會斷掉，繼而嚴重影響到導彈的正常飛行和后續的人在回路制導實施，畢竟光纖直徑不到一毫米、而且還是玻璃材質的。

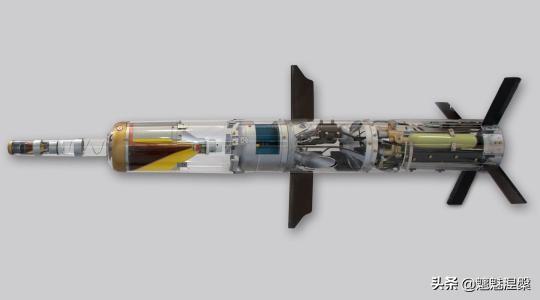

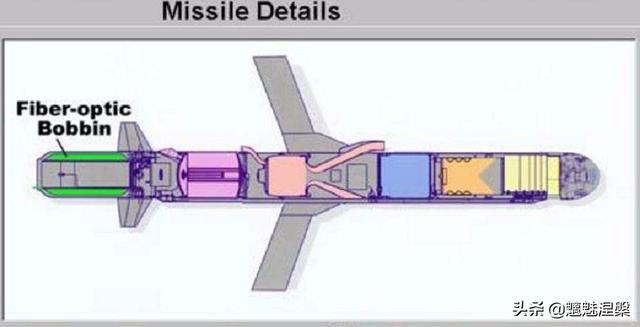

其實細看光纖制導的反坦克導彈彈體結構的話就會發現，不同于其他類型的反坦克導彈發動機噴口往往設計在彈體末端，光纖制導的反坦克導彈的末端是光纖線圈，導彈發動機噴口設計在光纖盤纖圈前面，噴流都是從兩側噴出的，這樣在反坦克導彈高速飛行的過程中，發動機噴出的高溫燃?xì)舛际浅驅梼蓚?cè)噴出，并不會對彈體尾部的光纖產生高溫影響，這樣首先就避免了導彈在飛行過程中發動機噴出的高溫燃?xì)庠斐晒饫w的損壞問題。

當然除了導彈自身發動機對光纖的影響外，還有一個問題不知道大家是否猜到，就是反坦克導彈在飛行攻擊敵方裝甲目標的時候，導彈的飛行路線并非永遠都是一條非常平穩的直線，反而是一條變化莫測的曲線，那么在這么劇烈的飛行過程中，直徑不到一毫米的光纖又如何保證不會折斷呢？

其實針對這個問題研發人員不是沒有這方面的考慮，關于細細的光纖如何保護其不會受外界應力影響而損壞的問題，其實這一點可以參考民用光纜是如何防護的來一探究竟，見過光纜的朋友都知道光纖雖然直徑不到一毫米，但是在光纖外面首先會噴涂一層塑料噴膜，這層薄薄的噴膜雖然很薄，但是韌性非常好，其可以保證細細的光纖在受到外界小幅度應力拉扯的過程中光纖自身不會出現斷裂問題。

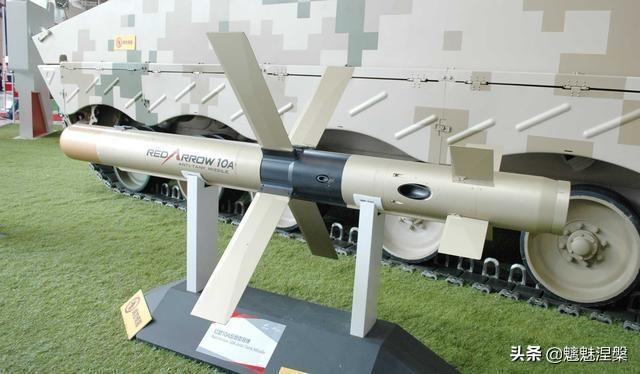

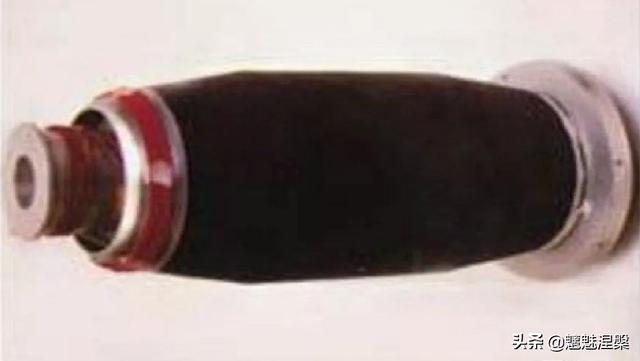

當然相比民用光纜在噴膜外面還有塑料管路、金屬屏蔽層、橡膠外層保護而言，反坦克導彈使用的光纖受限于自身重量限制因素影響，在光纖的保護上根本無法和民用光纜擁有多層防護層相比。比如我國的紅箭10反坦克導彈最大射程超過10公里，那么對于紅箭10反坦克導彈而言，其彈體尾部的光纖盤所盤的光纖長度就要超過10公里以上，如果有多層防護層的話，別說重量得多重了，就是體積都超大的根本不能在直徑只有十幾厘米、長度不到20厘米的光纖盤上留存。所以反坦克導彈使用的光纖外層所噴涂的噴膜都是一種特殊合成的塑料材質，其最大的特點就是韌性特別好，不管是十幾公里的光纖緊密盤在一起還是在導彈飛行過程中，都可以很好的保護細細的光纖不受損害，而這種保護涂層技術也是為什么光纖制導導彈出現三十年了，全球范圍內使用光纖制導技術的導彈型號并不多的原因所在。

當然使用光纖制導的反坦克導彈雖然使得后方發射人員具備“人在回路中”可以更為方便的選擇攻擊目標、攻擊方位，但是由于發射管和彈體之間存在一根細細的光纖，所以反坦克導彈自身很多優勢也被迫限制掉了，比如使用其他制導的反坦克導彈飛行速度越快、更大的動能能夠提供更大的穿甲深度，光纖制導導彈因為要不斷釋放光纖，如果飛行速度太快光纖很容易被扯斷，所以使用光纖知道的導彈飛行速度有一定上限是其缺點之一。

其次光纖制導的導彈由于彈體尾部需要布設光纖線圈，同時為了避免發動機噴出的高溫燃?xì)鈱蠓降墓饫w產生高溫影響，所以導彈的發動機噴口和彈體中軸線之間存在著大于30度以上的夾角，這樣發動機噴出的高溫燃?xì)饩蜁瘡楏w兩側噴出，這樣雖然不會影響到后面面的光纖，但是也因為噴流和彈體存在一定夾角。有一定的動力損失。

再一個光纖雖然很細、而且外部的防護層重量和體積也很輕，但是終究存在一定的上限，比如射程超過10公里的反坦克導彈整個導彈重量不過50千克左右，其中大部分重量都是串聯的穿甲戰斗部，留給尾部動力和光纖線圈的重量空間并不大，所以能夠纏繞的光纖長度也有一定上限；外加上導彈在飛行過程中，后面不斷伸長的光纖也會受到重力的影響下垂，如果射程設計的過大的話，釋放出的光纖很可能會發生纏繞、扯斷等影響。

所以使用光纖制導的反坦克導彈也存在射程上限的問題，這也是為什么射程十幾公里的反坦克導彈有采用光纖制導的型號存在，但是射程更遠達到25公里的超遠程長釘ER反坦克導彈放棄光纖制導，改為無線電加密數據鏈傳輸?shù)脑蛩凇?/p>

光纖的韌性斷線率比較低的，一般的導彈都有概率，真的斷了沒辦法，復合制導的話，會打開雷達同步鎖定攻擊

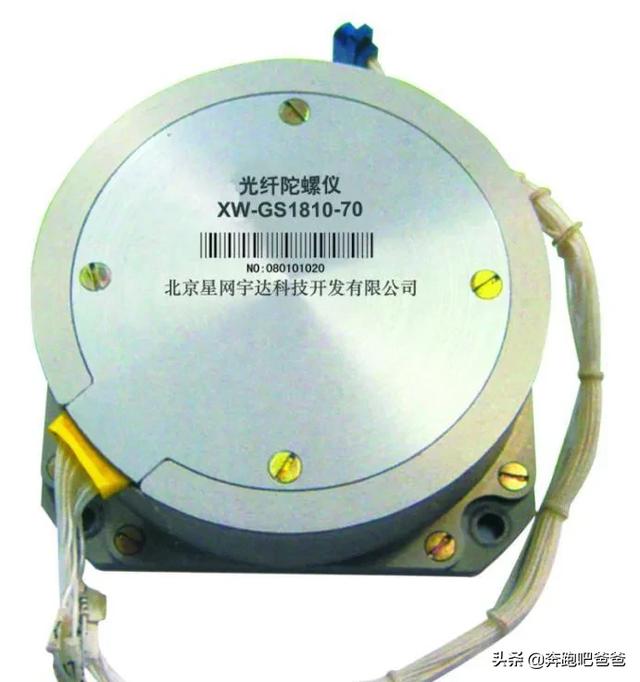

光纖制導導彈其實是慣性制導的一種，只不過用的是光纖陀螺這種慣性制導方式。

大家都知道陀螺很重要，所有的飛行器必備之物，無論是飛機還是火箭、衛星，陀螺都用來作為慣性導航與制導。

陀螺分很多種，如機械陀螺、靜電陀螺、

光學陀螺等。光纖陀螺就是光學陀螺的一種，分別為干涉式光纖陀螺、諧振腔式光纖陀螺以及布里淵散射式光纖陀螺三種。

題問中光纖制導所指的就是干涉式光纖陀螺。

干涉式光纖陀螺利用的是sagnac (薩格奈克）效應。為了增強這種效應，需要采用很長的光纖，一個陀螺一般為1000～2000米長。而一個導彈需要用到一個陀螺組合（慣性測量組合，IMU，由3個或者4個陀螺組成，再加上加速度計），因此總的算下來，一個導彈需要用到接近10千米（公里）的光纖。

那么這些光纖是怎么擺放的？又是怎樣安裝固定的？

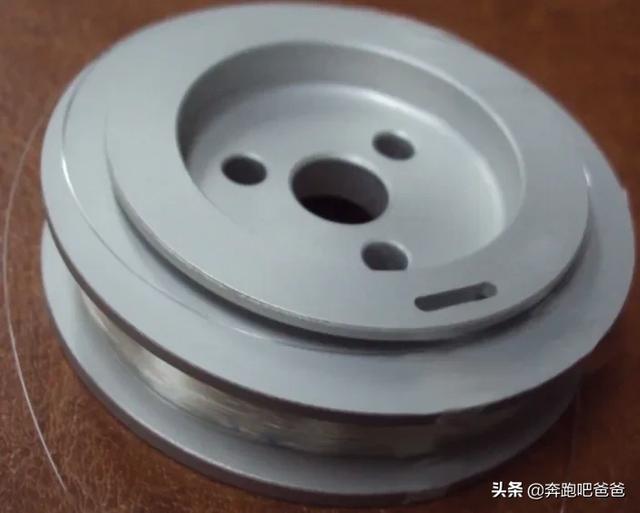

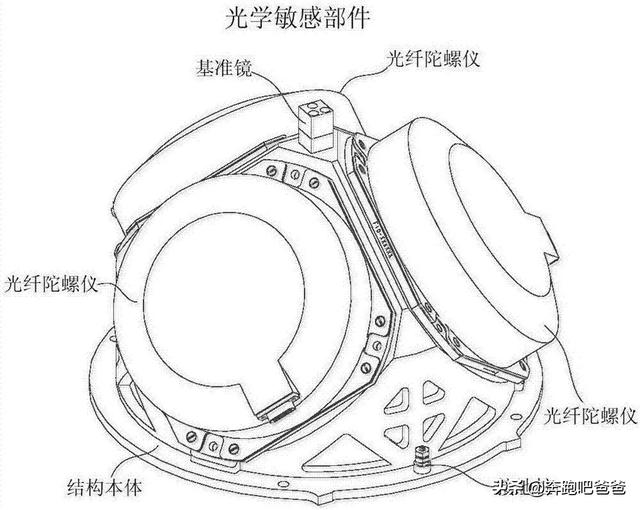

這些光纖被繞在一個圓環上，圓環的直徑大概在10厘米到20厘米，一圈又一圈，大概幾千圈，然后被灌膠固定，后這個圓環可以被機械固定在結構上。

這些灌膠固定的光纖環會被拿去做振動篩選試驗，通過一定量級的振動才能進行下一步的與電路部分裝配。之后最終完成的光纖陀螺還要進行驗收級或者鑒定級試驗，通過這些試驗，光纖陀螺才能交付導彈使用。

所以導彈并沒有拖著10公里的光纖，光纖是以光纖環的形式裝配在機械結構中，并且滿足一定振動量級的。除非是導彈失控爆炸或者是導彈最終擊中目標，正常飛行里面的光纖都是安然無恙的。

那要看導彈是不是用的復合制導方式，比如激光或者是毫米波、紅外主動或鏡成像技術等。如果都沒有，那么光纖斷了導彈就會徹底失控，成為無頭蒼蠅亂飛。

光纖制導作為第二代反坦克導彈常用的制導方式具有精度高、抗干擾能力強等特點，但是由于線導導彈發射后任然需要發射平臺通過導彈光纖傳輸回來是視頻信號修正導彈航向提高精度。這個時候如果發射斷線導彈就會失去控制，但是并不會墜毀，例如大名鼎鼎的陶氏反坦克導彈只有光纖制導這一個制導模式，如果斷線則會任然按照斷線前的航向飛行直到擊中目標或者燃料耗盡。而類似德國開發的獨眼巨人這種復合制導方式的導彈如果斷線則導彈會自動轉入自動模式，自主攻擊之前鎖定的目標。

光纖制導用的光纖是經過環境試驗、剪斷試驗的，確認了技術規范才生產的。耽心實戰中各種扯斷是杞人憂天。
