謝謝邀請！

萬用表分指針萬用表和數字萬用表，現在數字萬用表已經替代了大多數的指針萬用表了。

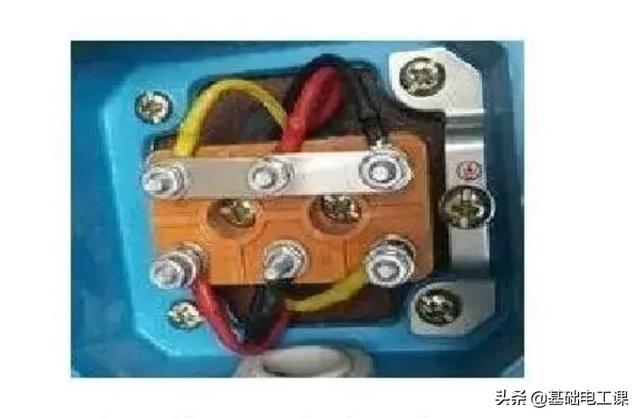

萬用表來測量水泵電機是否燒毀，我們先來看看電機的接線柱！

電機出線端有六個端子，正常都有標注的上端三個端子分別是W2\U2\V2、下端三個端子分別是W1\U1\V1，將電機出現的6顆現全部取下來與接線板脫離。用萬用表測量W2\U2\V2之間兩兩之間的電阻阻值，如果阻值偏低那么恭喜你電機內部線圈的已經相間短路了。如果測量下來阻值都是無法測量，那么你再測量W1\W2、U1\U2、V1\V2之間的電阻阻值，正常電機這三個阻值應該是相差不大的，如果出現某一相測出來的阻值很大或者已經斷開了，那么就是這個線圈斷開了，我們通常叫做缺相了。以上測量都沒有問題的話再檢測下W1\U1\V1對電機外殼之間的電阻阻值，正常情況下是測不出的，如果有電阻那么就是對地短路了。

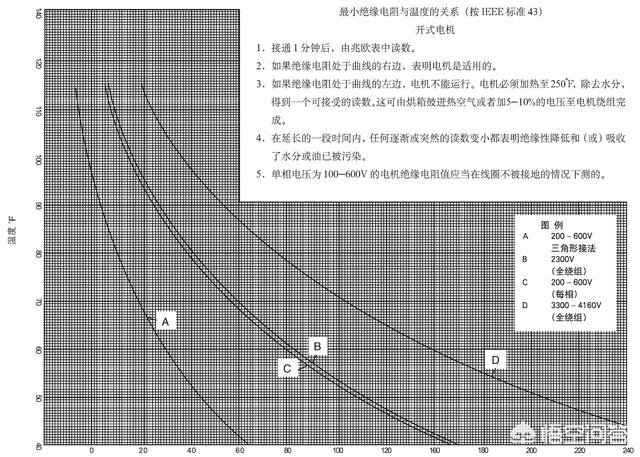

但我們要檢測電機是否存在問題最好還是用對應電壓值的搖表來做檢測，因為萬用表測量的阻值上限有限，無法得到電機對地、相間的絕緣值。在電機溫度為常溫20℃的情況下電機對地相間的絕緣值需要達到20MΩ以上才能確認電機正常。

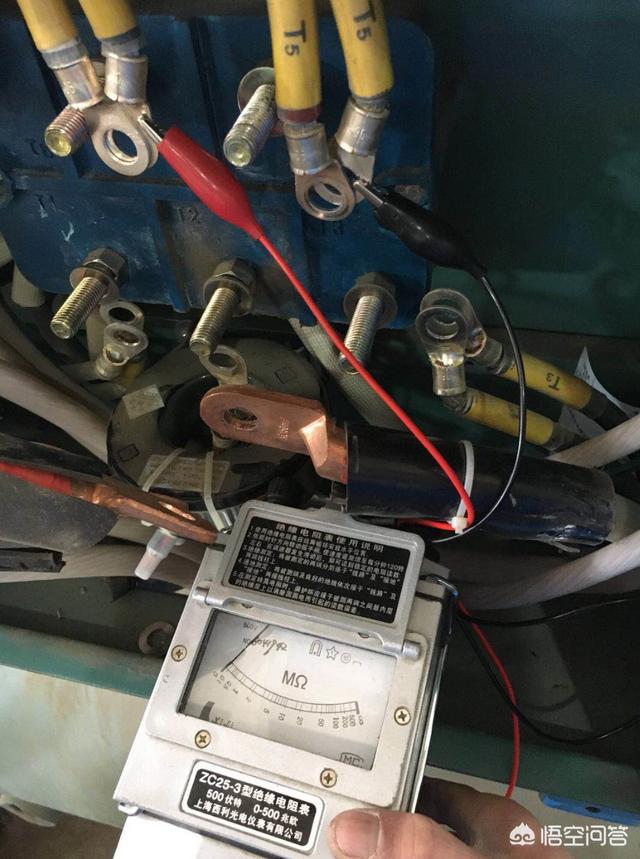

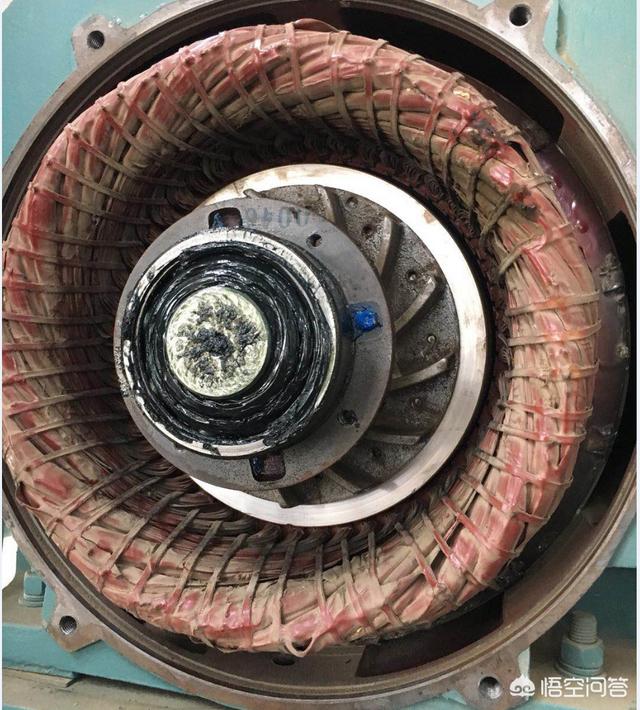

如上圖這個情況就已經確定電機相間絕緣已經存在問題了，但用萬用表未必能測量出來。

以上是我的答案！你的點贊、關注是對我們最大的鼓勵！希望我的分享能讓你對這個問題有所了解，希望繼續學習的朋友歡迎留言！

如何用萬用表檢測水泵電機是否燒壞？

答；水泵電機種類比較多，無論是什么種類的水泵電機，用萬用表檢測只是初步檢查電機繞組是否正常；

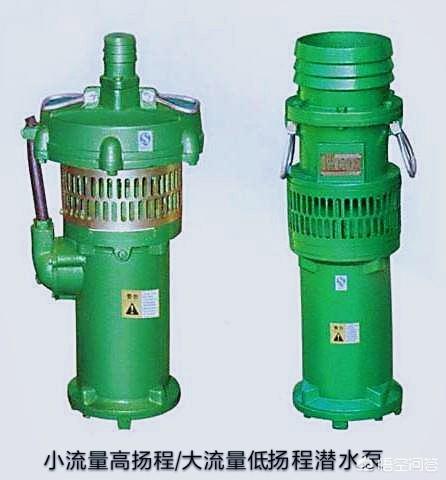

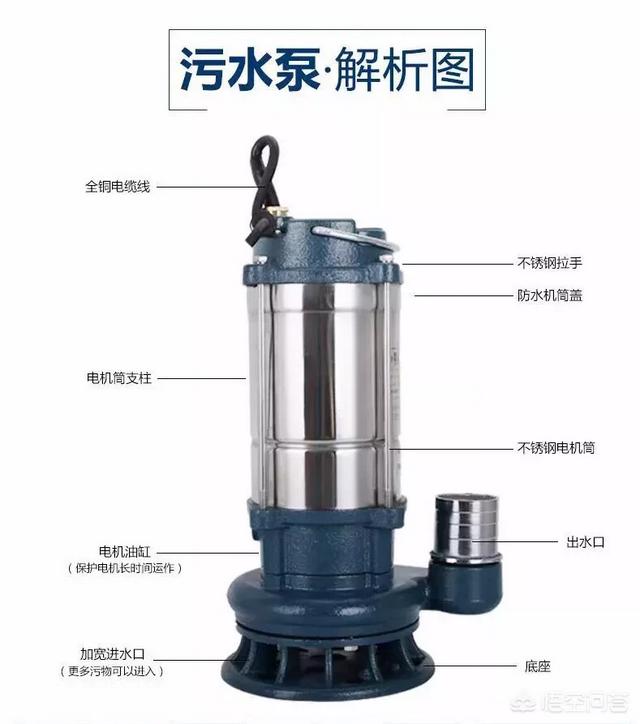

對于不是工作在地面上的潛水泵，要求的絕緣電阻值都是有嚴格標準的。

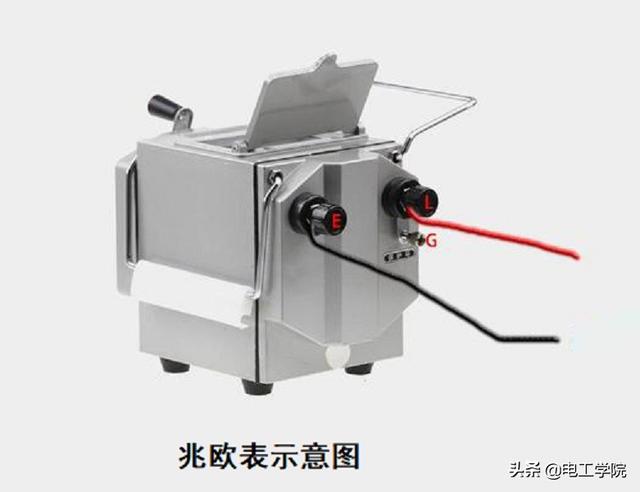

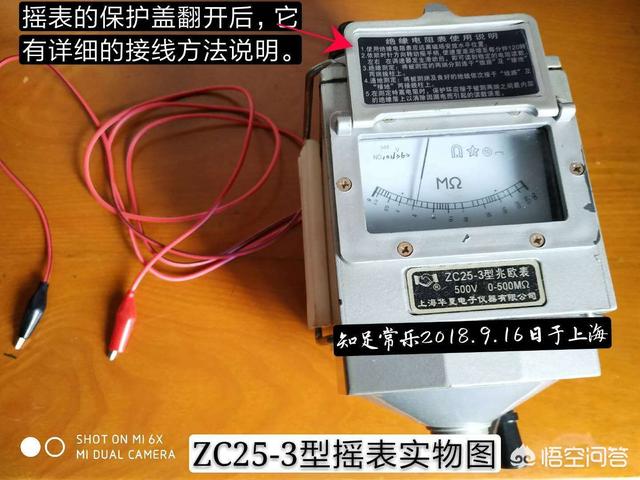

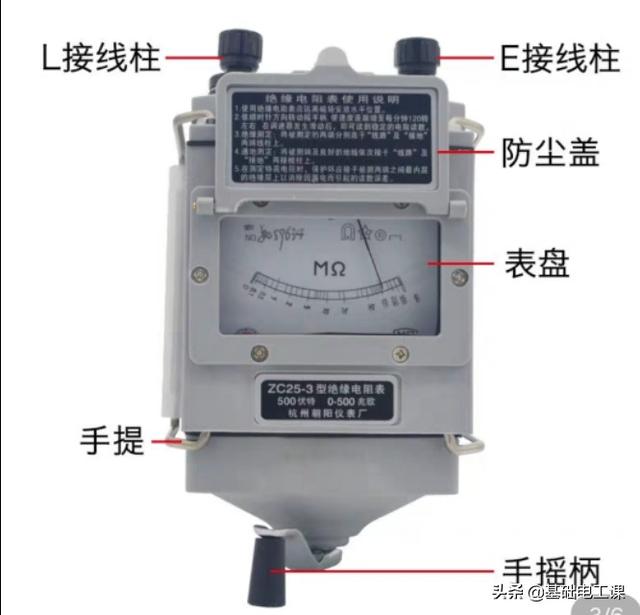

用萬用表檢測其電機只是檢測電機線圈繞組是否一致；它無法檢測電機的絕緣電阻值；一般情況下檢測絕緣電阻值需要專用的兆歐表，如下圖所示。

無論什么型號的萬用表，其表的內部供電都是直流疊層電池，一般為9V電壓，根本測量不了電機的絕緣電阻值；而兆歐表則是專業測量電機絕緣的儀器，它檢測的絕緣電阻值值得相信。

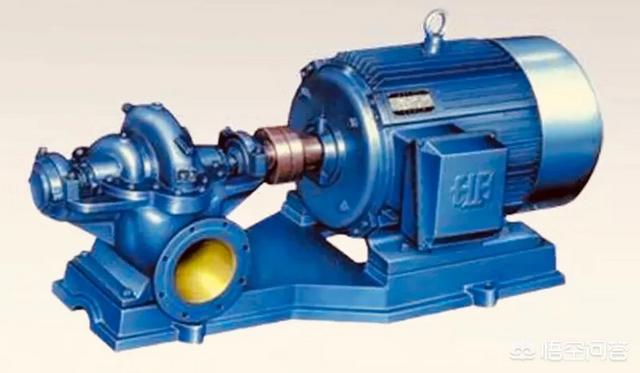

對于排水量比較大的水泵，一般電機功率都是大，故它們有星形接法或三角形接法；用萬用表

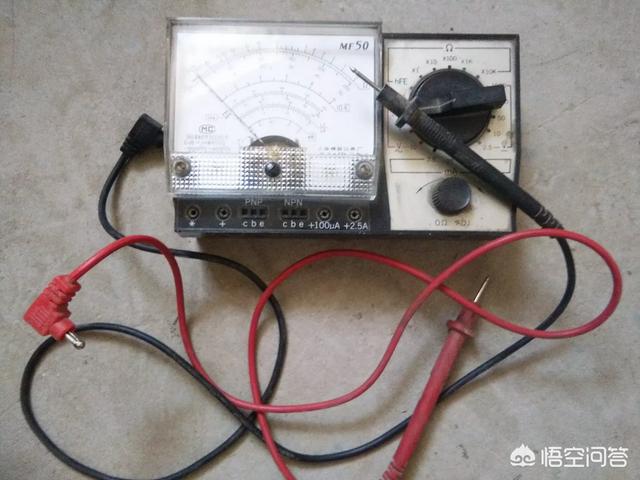

首先將指針式萬用表撥至1Ω擋位(校零)或者數字萬用表拔至200Ω電阻擋上，對于三相異步電動機來說，主要是測量Y/△(U1、U2、Ⅴ1、Ⅴ2、W1、W2)它們之間的電阻值。 請看下圖所示；

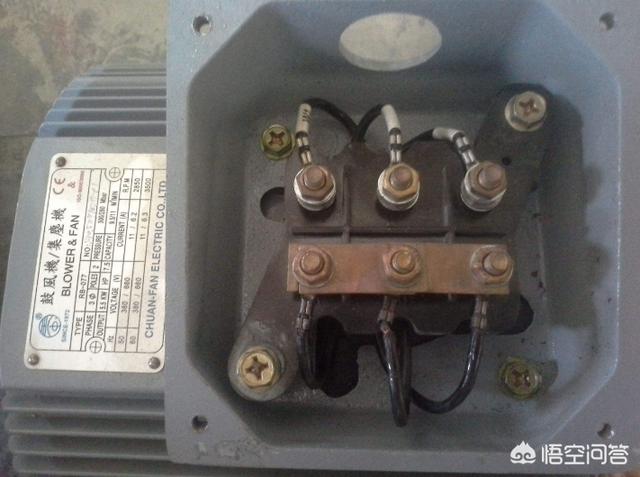

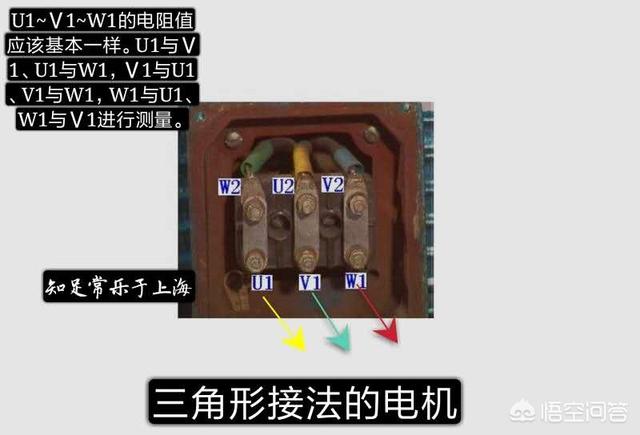

上圖是一個常用三角形接法的三相異步交流電動機的接線盒。因為它們之間都是頭尾連接的，每相之間的額定電壓是線電壓(線電壓380V)。那么，使用指針式萬用表分別測量U1→V1、U1→W1、Ⅴ1→U1、Ⅴ1→W1、W1→U1、W1→Ⅴ1之間的電阻值應該基本在一個電阻值范圍之內，其三個電阻值誤差不能夠大于2％；所測量的電阻值的大小取決于三相交流異步電動機的額定功率的大小，額定功率越大的電機的電阻值越小?？偠灾荒艿扔诹?等于0，說明電機定子線圈內部出現匝間短路或者相間短路燒毀情況)，如果是測量的兩個端點的電阻值為無窮大(∞無窮大，說明電機內部線圈繞組燒斷了)。

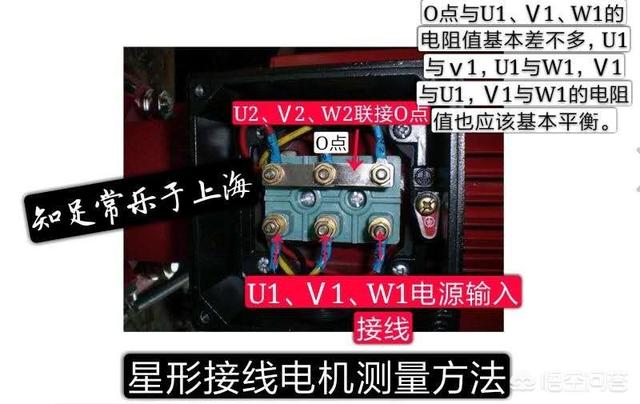

下面看看小功率三相交流異步電動機Y星形接法的示意圖；

上圖是一個典型的Y星形接法的三相交流異步電動機的接線盒示意圖。從圖中可以看出，它們的相位差為120°的三相繞組的尾部U2、Ⅴ2、W2均用短接片連接在一起，這樣形成一個懸空的O點。此時，三相交流電的線電壓380V加在U1、V1、W1上，實際上每相繞組承受的是√380v=220v的額定工作電壓。 那么，使用萬用表從0點分別與U1、V1、W1進行測量，其三次所測量的電阻值基本在一個電阻值范圍內(其誤差也不能超過2％)，相當三角形接法時的電阻值，其電阻值要大許多，因為線圈此時為串聯；U1→V1，U1→W1，V1→U1，V1→W1的電阻值也應該基本對稱，說明電機繞組是好的。(所測量的電阻值不能等于0，如果等于0則說明電機定子繞組內部線圈有短路現象，電阻值也不能無窮大，無窮大則說明電機內部繞組線圈有斷線故障或者說是燒毀了)。 值得注意；除了上述電機繞組線圈的電阻值的測量之外，此時可以用機械式指針式萬用表撥到高阻檔(10KΩ)檔位(或者數字萬用表撥至200MΩ擋位)來對電機繞組對外殼的絕緣電阻值的進行簡單初步的測量。最好使用兆歐表來檢測電機的絕緣電阻。

以上為個人觀點，僅供參考。希望對提問者和有類似需要的頭條朋友們用所幫助。

知足常樂于湖北鐘祥2019.2.5日

如何用萬用表測量水泵電機是否燒掉？

萬用表測量電機是否燒掉，首先，要弄清楚水泵電機是三相電機還是單相電機，測量的方法不同。

1、三相電機的測量方法。將萬用表打到電阻擋200歐姆擋。分別測量三相阻值，一般750瓦的電機阻值有20歐姆左右，4000瓦的電機阻值有3~5歐姆，根據電機的不同阻值略有不同。如果三相的阻值相同，差值不大，可初步判斷三相繞組基本正常，沒有匝間短路。然后，將接線盒三相的短路片拆開，(有的小功率電機丫接法的直接將三相的一端短接在電機繞組里的除外)，將萬用表打到20M歐姆擋，測量三相之間和三相對外殼的絕緣阻值，其阻值應該是無窮大。因為萬用表的供電電池是九伏的。只能初步判斷其絕緣阻值。具體絕緣阻值的大小需要用500伏搖表測量，絕緣阻值在5M以上為正常。以上是電機正常的情況下的判斷。

如果三相阻值差異較大，阻值為零或無阻值，可基本判定電機已燒毀或斷相，需要拆開電機進一步檢查。如果絕緣阻值小，要判斷是短路還是受潮。

2、單相電機的測量。

單相電機和三相電機的測量差不多，單相電機只有主繞組和副繞組，測量主繞組U1與U2和副繞組Z1與Z2的阻值。一般副繞組的阻值要大于主繞組的阻值，但是也有主繞組和副繞組的阻值相同。如果阻值正常就將連接片拆下。測量主繞組與副繞組之間的相間的絕緣阻值和對外殼的絕緣阻值。測量方法與三相電機的相同。

希望我的回答能夠幫到你。

水泵電機和普通電機原理一樣，它判斷方法也很簡單，是電工必須要會的基本技能之一?，F在水泵一般都是三相電機居多，今天我就以三相電機為例，盡量用通俗易懂的語言來解答這個問題，希望能對你有所幫助！

思路分析

在講判斷方法之前，我們有必要大概了解一下電機的基本結構或原理。

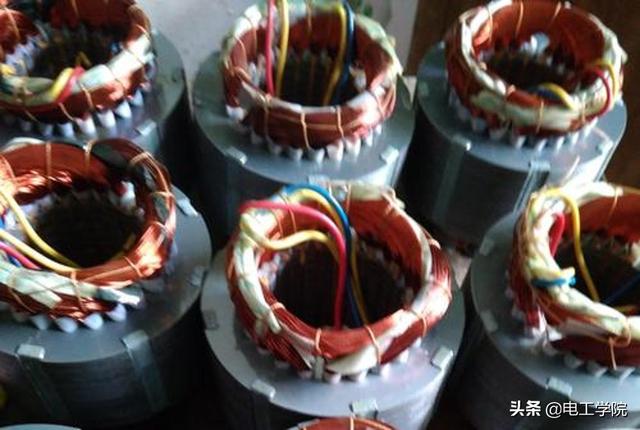

一句話簡單概括，三相電機里面主要是由三組獨立的線圈組成，這三個線圈它們幾乎一模一樣（也就是它們所用材料一樣、線徑一樣、尺寸一樣、圈數一樣），并且相互絕緣。

既然它們（三組線圈）一模一樣，那么它們的阻值也就是一樣的；還有它們之間相互絕緣，說明各線圈之間是不通的。由此，檢測思路大致就出來了。

1. 我們可以通過萬用表測三相線圈的電阻，來判斷各線圈的情況。

比如線圈有沒有燒壞，如果線圈燒壞，那么電阻就會變成無線大；還有線圈有沒有匝間短路，如果匝間短路，那么該線圈的阻值會變小。

2. 我們還可以用兆歐表來測各線圈與外殼之間的絕緣電阻，來判斷各線圈和電機外殼之間絕緣是否正常。

比如線圈漆包線破皮或者老化以后和電機外殼碰在一起，這樣只要線圈一通電，電機線圈就會漏電到外殼。

3. 我們還可以用兆歐表來測各線圈與線圈之間的絕緣電阻，來判斷各線圈與線圈之間的絕緣是否正常。

比如兩個線圈的漆包線交叉點破皮了、碰到一起了，只要一通電，那就可能會引起短路或者三相不平衡。

判斷方法

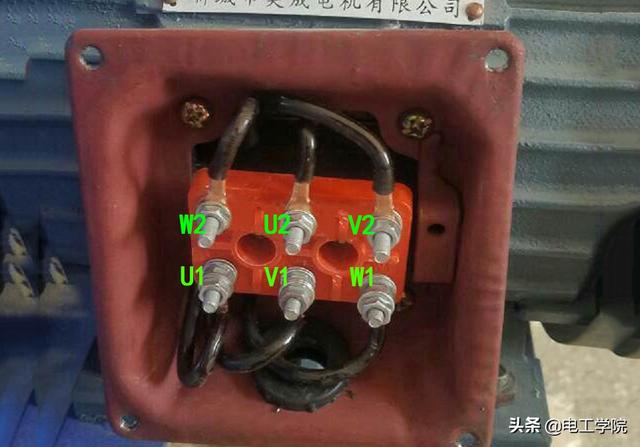

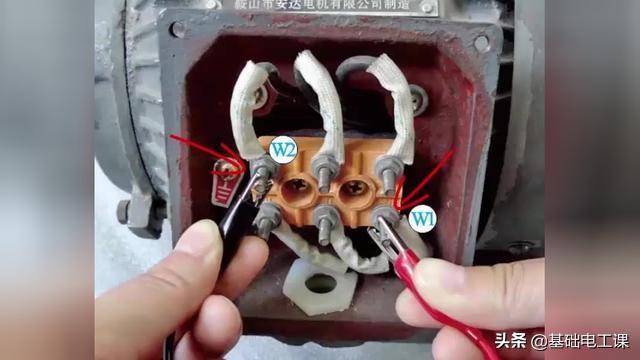

首先把三相電機的電源關掉，然后把三相電機接線端子的電源線拆掉（接線端子的連接片也拆掉），防止其他線路影響測量結果。拆掉以后，接線端子大致是這樣的。

1. 用萬用表測U1、U2，V1、V2，W1、W2之間的電阻，一般同一個線圈的兩個端子是斜著排列的。如果測得三組線圈的阻值都不為零，并且相差不大（不超過4%），可以認為該電機線圈正常（即沒有燒壞和匝間短路）。

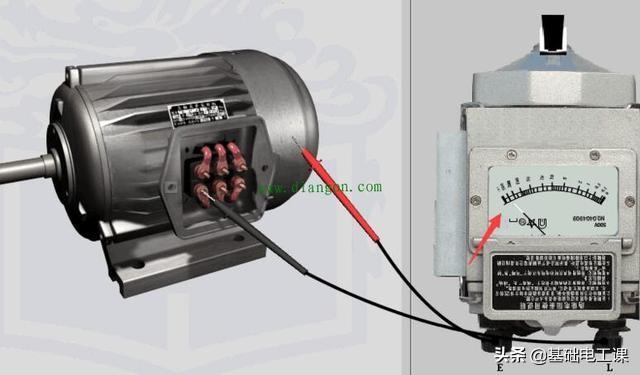

2. 用兆歐表紅色接線柱L接三相電機U1，黑色接線柱E接三相電機外殼（沒油漆的地方），然后以120r/分鐘的速度順時針搖動，這樣就可以測出第一相線圈與電機外殼的絕緣電阻。用同樣的方法測出三相線圈與外殼之間的絕緣電阻。

如果三相絕緣電阻都≥0.5MΩ，說明三相線圈對地絕緣電阻正常，即該電機不會漏電。如果兆歐表指針搖擺不定，說明線圈絕緣被擊穿，無法繼續使用。

3. 用兆歐表紅色接線柱L接三相電機U1，黑色接線柱E接三相電機V1，然后以120r/分鐘的速度順時針搖動，這樣就可以測出第一相線圈與第二相線圈的絕緣電阻。用同樣的方法測出三相線圈與線圈之間的絕緣電阻。

如果三相線圈與線圈之間的絕緣電阻都≥0.5MΩ，說明三相線圈與線圈之間的絕緣電阻正常，即該電機線圈與線圈之間不漏電。如果兆歐表指針搖擺不定，說明線圈絕緣被擊穿，無法繼續使用。

至此，三相電機線圈是否正常檢測完畢！

題后話

三相電機它是一個機械設備，除了電氣部分以外，還有機械部分。所以要判斷一個電機是否正常，還需要判斷機械部分是否正常。

比如用手轉動一下電機轉軸，軸承是否順暢？有沒有卡住現象？轉動的時候有沒有異常的聲音？電機外殼是否正常？還有，如果該電機用于特殊場合，那還需要看它的防水防塵能力是否能達到要求。

我是電工學院，專門負責電工培訓、考證；如果你對電工感興趣，可以關注我！如果覺得本文不錯，記得點贊、評論、轉發！感謝！

謝謝邀請，水泵在農村的日常生活中是經常遇到的。特別潛水泵，故障率比較高，如果壞了，就要進行測量，水泵有三相和單相的，

一、三相電機的水泵燒壞了，用萬用表的1歐擋測量(因為電機電阻很小)分別測量ABC相，測得相與相之間的阻值要基本相同，如果阻值差很多說明電機某相有開路或短路現象。如下圖:

潛水泵特別要注意測量繞組對地電阻，舊電機要大于0、5兆歐。

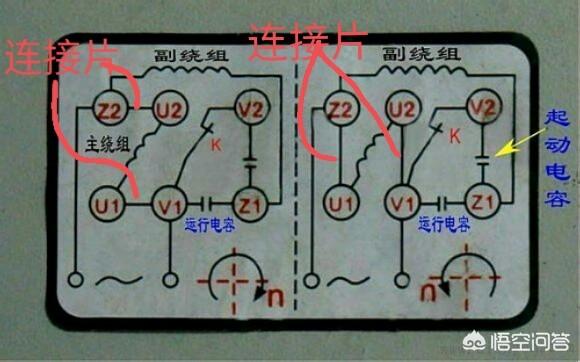

二、單相水泵測量方法如下圖:

將接線UV斷開，用萬用表1歐擋測量起動繞組U1U2要有5至10歐在右的電阻，功率不同阻值不同，如果阻值大于1k繞組燒壞，然后測量主繞組V1V2，阻值為幾十歐，然后再測量主副繞組U1V1應為無窮大，如果有阻值說明主副繞組有短路現象，再檢查電容充放電是否正常。不要忘記測量漏電電阻。

水泵電機，一邊分為三相和單相的，功率大小不同線圈阻值不一樣，正常的阻值在幾十歐至千歐之間，電機線圈對地（外殼）之間的電阻用絕緣表測量要大于5兆歐，而用萬用表測量一般是無窮大，萬用表可以通過電阻和電壓來簡單測量水泵電機線圈是否正常，請關注：容濟點火器

一、萬用表測量電阻

（一）三相電機水泵

1、測量電機繞組阻值：先用萬用表電阻檔測電機線圈阻值。可以使用×10電阻檔，要分別測三相線圈阻值。阻值在幾十歐至千歐為正常，三相電機的三組數據相近為正常，如果三相電機的阻值相差比較大，也可以判斷有一相線圈燒了。測量的目的測量電機繞組線圈的好壞，判斷有無線圈燒掉、電機槽間短路等情況。

2、測量電機繞組對地絕緣：用萬用表10k檔測電機線圈與外殼阻值。要分別測測三組線圈與外殼阻值。萬用表一端接線圈出線，另一端接電機外殼，阻值在1M歐以上（小功率在0.5M歐以上）為正常。測量的目的是檢測電機對外殼的絕緣性能是否良好。

（二）單相電機水泵

單相電機是有兩個繞組的，一個正繞組一個副繞組，你用電阻檔量電阻大小就知道那個是正副繞組了，兩個繞組阻值不會相差很大的，如果相差很大就有可能是匝間短路了，有四根線引出，你說的五根線可能有一根是保護地線，萬用表蜂鳴檔主要是測通斷的。

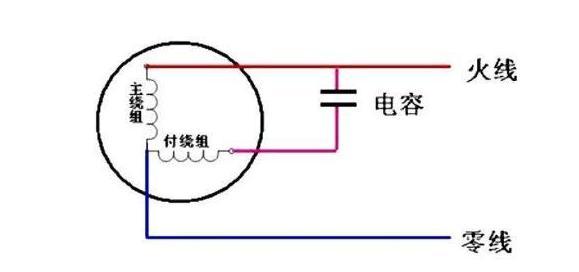

以外接電容的單相電機為例，電機外共有三個接線柱：一個零線，一個火線（主繞組），一個火線加電容（副繞組）。

先用電阻檔最大量程測量繞組對外殼電阻，阻值大于幾M為好；

再用1 歐檔量三個接線柱間電阻，共測得三個阻值，最大的阻值等于另外兩個阻值之和，這就是好的。否則主繞組與副繞組間存在匝間短路。因為電阻最大值測量的是兩個繞組串聯時的電阻，應精準地等于兩個繞組電阻之和。

另外單相電機也繞組也有另一種分法，即為運行繞組和啟動繞組。只是啟動繞組串接電容和離心開關或其它裝置，使得啟動繞組在電機運轉正常后脫離運行。測量時可能啟動繞組為開路、不通，這點要注意，要從離心開關接線處測量。測量原理是一樣的。

一般來說，主繞組電阻小于副繞組，啟動繞組電阻小于運行繞組。這也是要注意的，兩種不同的運行方式，其電阻的大小是相反的。

二、萬用表測量電壓

只可以通過測量三相電機電壓平衡來判斷水泵線圈是否正常，單相的暫時無法比較判斷，三相的，可以在運行時候，測量是否每相之間的電位都約為380伏，如果不平衡超過了15%，可以判斷線圈不正常。

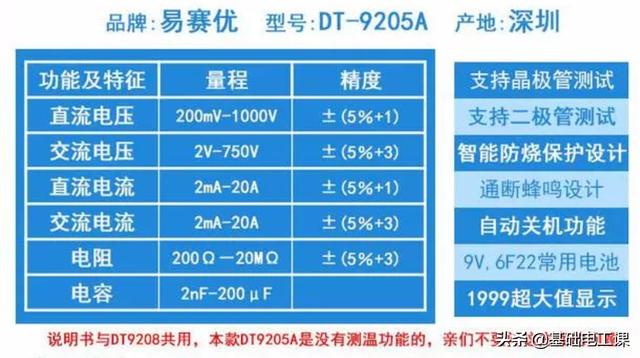

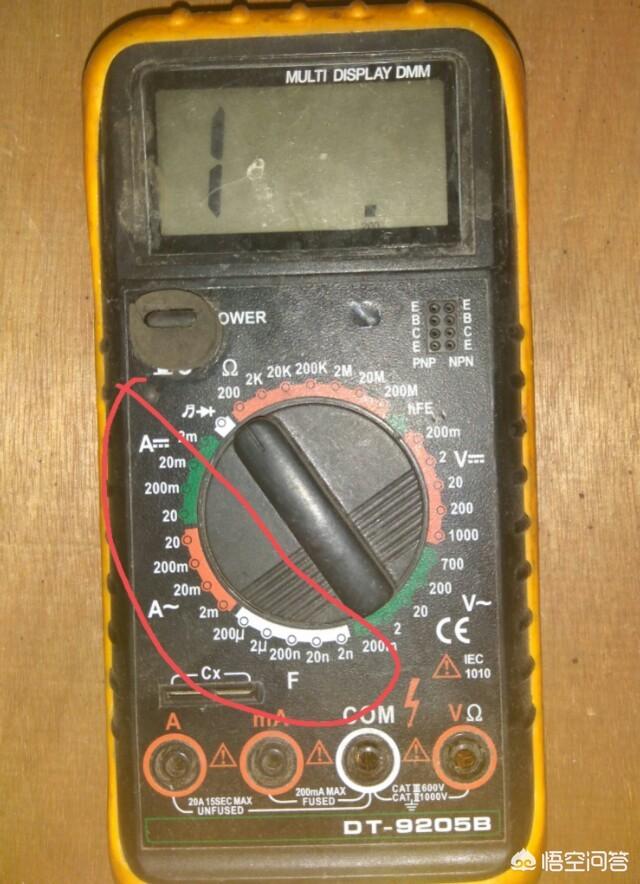

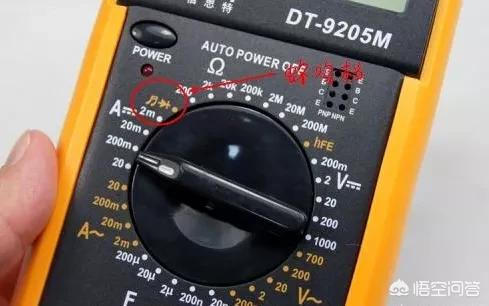

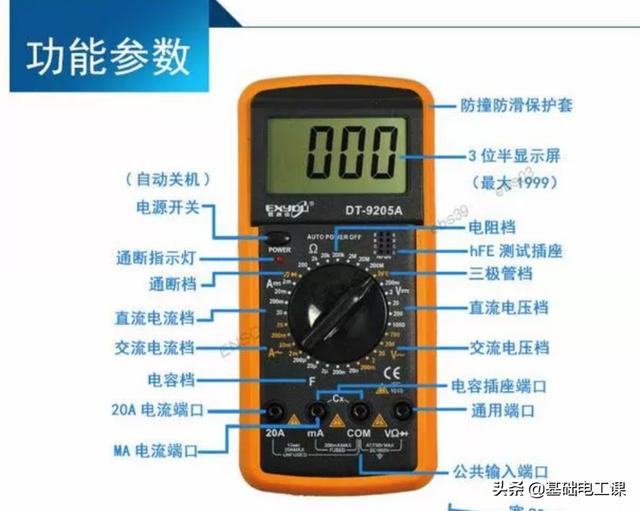

既然是用萬用表測量水泵電機是否燒了，那就先了解萬用表的功能，題主提供的是 DT_9205 A，我們先來看一下這款萬用表它有哪些功能？

從上面的圖片我們可以知道，這款萬用表可以測量交流電壓，直流電壓，交流電流，直流電流以及電阻電容，蜂鳴檔，二級管等等，而且還有智能防燒保護設計，自動關機等，可以說功能還是蠻強大的。對于一個普通電工來說，完全夠用了。具體的量程參數表上都有，我就不多贅述。

那么用萬用表到底可不可以測量電機的好壞呢？又該如何測量？

我覺得這個要分兩方面來看。如果是線圈之間短路，匝間短路，斷路，這些可以用萬用表測量。如果是對地短路，對地漏電，這方面的絕緣電阻值應該要用兆歐表（絕緣電阻表，搖表）。

下面簡單說一下，用萬用表測量電機線圈與線圈之間的短路以及線圈匝間的短路和斷路。

電機有大有小，但是三相電機都是由三個繞組組成。判斷電機是否故障，測量三相繞組的阻值是必不可少。三相繞組的阻值，根據電機的功率大小有所不同，但是他們的阻值差別不會很大，一般都在2~5歐之間。

通常三相電機都是6個接線柱，但是有些功率較小的，廠家在電機內部已經結成星型或者是角型，在接線盒就只有三個接線柱。這種電機的檢測方法和6個接線柱的檢測方法是一樣的，只是線圈匝間短路，我們普通電工就沒法檢測了。

我們以下圖為例來檢測電動機的線圈之間是否有故障。

以上圖為例。我們在測量之前首先要斷開電源，拆除連接片。假定上面三條線為首端，下面三條線尾尾端。首尾端用字母表示打字不方便，所以我把首端命名為1，3，5，尾端命名為2，4，6。

因為不知道三相繞組之間的阻值是多少，所以我們先把萬用表打到電阻擋的某個檔位，最后找到合適的檔位，再做一個精確的比較。

找到合適的檔位后，分別測量首端三相繞組之間的阻值，如果三相繞組之間的阻值差別不大，在合理范圍之內，我們就認為三相繞組之間的阻值是正常的。實在不放心，我們可以在尾端再進行測量，做個比較，這樣子可以確保萬無一失。

三相繞組之間的問題比較容易解決。線圈的匝間故障判斷相對麻煩一點。

我們先說匝間短路。匝間短路的現象是電動機局部發熱，三相電流不平衡，用鉗形表測量，短路的一向電流要大的多。用萬用表分別測量三相線圈的首尾端的阻值，短路的一相要小的多。

如果匝間是斷路，線圈繞組的首尾端的電阻應該是無窮大或者是非常大。

線圈對地短路或者是漏電，就需要借助兆歐表。因為萬用表的電壓等級太低，沒辦法測得準確的數據。

測量低壓設備或者線路，我們選擇500的兆歐表就可以了。

兆歐表又叫做搖表，因為它是手搖直流發電機。

兆歐表也叫絕緣電阻表，專門用來測量兆歐級以上的絕緣阻值。

通常行業的標準是對地絕緣阻值達到0.5兆歐級以上就為正常。

操作非常簡單，我們把絕緣電阻表擺平放穩，并且調試校正，方可測量。

把兆歐表的L接線柱接在電機繞阻上，把E接線柱接在電機外殼，分別測量電動機6個線頭對電動機外殼的電阻，絕緣電阻大于或等于0.5兆歐為正常，小于0.5兆歐的視為漏電，阻值很小的，就是短路了。

有些朋友認為可以用兆歐表來測量電動機線圈或者匝間的絕緣阻值，我個人認為是不妥當的，因為兆歐表的電壓等級超過了線圈的耐壓等級，有可能會把線圈的絕緣擊穿。

單相電機的測量也通用上面的方法。目的也是判斷線圈間是否有故障和線圈內部是否有斷路和短路現象，以及是否對地有短路和漏電現象。

以上就是我對這個問題的分析和解答，僅代表個人觀點。有不足的地方，希望大家評論補充。有錯誤的地方，希望大家及時指正。謝謝！

用萬用表測量水泵的電機是否燒了，說白了就是檢測水泵電機內部接線之間和水泵接線與外殼之間是否是連通了，下面家居雜壇就來給大家分析如何用萬用表測水泵的電機是否燒了的問題。

第一項內容是用萬用表測量水泵電機的接線柱和電線是否與水泵電機的外殼相通：

1. 斷開電源，拆開水泵的接線盒，把接線盒內的接線柱漏出來，為測試做準備；

2. 使用數字式或者是機械式萬用表，我們把黑色的表筆插在黑色的插孔COM端，把紅色的表筆插在紅色的插孔VΩ端，然后打開萬用表，把萬用表的測量檔位調至二極管測試檔或者是蜂鳴檔，準備測試；

3. 檢測的具體步驟如下：在準備好了上面的步驟以后，就可以準備測量了，一只手拿黑色的表筆，一只手拿紅色的表筆，用黑色表筆的表針與電機外殼接觸，用紅色表筆的表針與接線柱上的電線接觸，用同樣的方法把每個接線柱上的電線都檢測一遍；

4. 測量時如果萬用表指示燈閃爍并且發出蜂鳴聲，難么說明電線和電機的外殼是相通的，也就是電機燒壞了，接線柱的電線和電機外殼之間是短路；如果萬用表指示燈不閃爍也不發出蜂鳴聲，那么說明電機是好的，沒有燒壞。




第二項內容是用萬用表測量水泵電機的接線柱之間是否相通：

1. 在測量要接線柱與水泵電機外殼之間是否是通路以后，接著我們就可以測量接線柱之間是否連通；

2. 我們同樣是使用數字式或者是機械式萬用表，我們把黑色的表筆插在黑色的插孔COM端，把紅色的表筆插在紅色的插孔VΩ端，然后打開萬用表，把萬用表的測量檔位調至二極管測試檔或者是蜂鳴檔，準備測試；

3. 檢測的具體步驟如下：在準備好了上面的步驟以后，就可以準備測量了，一只手拿黑色的表筆，一只手拿紅色的表筆，用黑色表筆的表針與一個接線柱接觸，用紅色表筆的表針與另外接線柱上的電線接觸，用同樣的方法把每個接線柱上的電線都檢測一遍；

4. 測量結果是這樣的：測量時如果萬用表指示燈閃爍并且發出蜂鳴聲，難么說明電機的接線柱之間是相通的，也就是電機燒壞了，接線柱之間是短路；如果萬用表指示燈不閃爍也不發出蜂鳴聲，那么說明電機是好的，沒有燒壞。




第三項內容是用萬用表測量水泵電機的線圈是否相通：

1. 在檢測完水泵電機的接線柱以后，我們接下來要檢測的是水泵電機的線圈；

2. 同樣的使用數字式或者是機械式萬用表，我們把黑色的表筆插在黑色的插孔COM端，把紅色的表筆插在紅色的插孔VΩ端，然后打開萬用表，把萬用表的測量檔位調至二極管測試檔或者是蜂鳴檔，準備測試；

3. 檢測的具體步驟如下：在準備好了上面的步驟以后，就可以準備測量了，一只手拿黑色的表筆，一只手拿紅色的表筆；用黑色表筆的表針與一個線圈接觸，用紅色表筆的表針與另一個線圈接觸，用同樣的方法把每個線圈都檢測一遍；

4. 測量結果情況：測量時如果萬用表指示燈閃爍并且發出蜂鳴聲，難么說明電機線圈之間是相通的，也就是電機燒壞了，電機線圈間短路；如果萬用表指示燈不閃爍也不發出蜂鳴聲，那么說明電機是好的，沒有燒壞。




關于如何用萬用表測量水泵的電機是否燒了的問題，家居雜壇都給大家分析完了，希望能夠幫助到大家！以上都是個人觀點僅供大家交流探討使用，如有不足之處歡迎大家留言討論指正！最后還是懇請大家關注一下家居雜壇，多給家居雜壇點贊評論轉發，萬分感謝！

你好，你的問題是如何用萬用表測量水泵電機是否燒了？

一般用萬能表測量電機，是否燒壞？

要先了解一下單相電機，單相電機是有主繞組和副繞組構成，用萬用表測量時，先將萬用表的量程開關打到歐姆檔，

可先測量主繞組∪1與∪2的阻值，，再測量一下副繞組Z1與Z2的阻值，一般情況下，主繞組的阻值要小于或等于負繞組的阻值，如果測量的阻值正常的情況下，可將接線盒內的聯片取下，，在測量主繞組與副繞組之間的，絕緣阻值，在測量主，副繞組對電機殼的絕緣阻值，如果發現阻值異常，為零或無阻值時，或只有幾k時，可基本上斷定電機可能已燒毀壞

如果絕緣阻值較小可能是受潮，或短路引起，

也可打開機殼，直觀檢查，判斷，若打開電機，聞上去有一股焦味，電機可能就是燒壞了，

謝謝你的提問，感謝大家的閱讀

祝大家:心想事成，萬事如意


2018.12.18.星期二，下午14:18

如何用萬用表檢測水泵電機是否燒壞？

我們單位宿舍區有水塔，打了深井，并使用深水泵打水。領導看我喜歡搗弄電器，就把宿舍區管水打水的任務交給我兼管，我哪有時間耗在這上面，就動手在水塔內設計了浮球上下的運動推動杠桿頂撥轉換開關，自動開機打水，自動關機。

由于交流接觸器是次品，其中有一觸點燒溶又斷了，這可造成了缺相，因為停水去檢查，發現井內象沸騰，一查毛病，趕快停電檢查，由于水泵的漆包線都是用絕緣塑料管穿著放在水中既散熱又絕緣的，為了確認是否被燒壞？我是這樣測量的：

1??雖然缺相，但沒有引起跳閘，說明不漏電！

2??我知道潛水泵多為星型接法，每相與地電阻不得低于0．5兆歐，相間電阻應等大。

3??可我手邊只有萬用表和測電筆，我就把萬用表打到10K檔，測各相與地線的電阻，一測量，很好，表頭一點動作也沒有，10K檔為零。我用歐姆檔量三相之間的電阻，雖然三相之間分別量到四五十歐，好的是三相間電阻相等，這又符合漆包線圈的阻值。

?雖然按規定測漏電一定要用搖表，但在求急時，萬用表10K檔看表針的晃動也能斷定絕緣程度，因為我從10K檔檢測變壓器的絕緣鑒別上積累了一定的測量經驗，凡10k檔上指針無絲毫運動的，基本都不會漏電。

我經鑒定水泵沒有匝間短路和漏電，就重買了一只380V交流接觸器換上，一直自動供水幾年都未再出故障。

謝謝你的閱讀?！
