光刻機和蝕刻機是什么？

光刻機與蝕刻機是生產芯片的兩大重要機子，可以說一個是魂，另外一個是魄。至于說這兩個機子的具體功能是什么呢？

最簡單的解釋就是：光刻機把電路圖投影到覆蓋有光刻膠的硅片上面，刻蝕機再把剛才畫了電路圖的硅片上的多余電路圖腐蝕掉。這樣看起來似乎沒什么難的，但是有一個形象的比喻，每一塊芯片上面的電路結構放大無數倍來看比整個北京的線路圖都復雜，這就是這光刻和蝕刻的難度。這兩者的加工精度是頭發絲直徑的幾千分之一到上萬分之一。以16nm的CPU來說，加工尺度為普通人頭發絲的五千分之一，加工的精度和重復性要達到五萬分之一，更不用說更先進的10nm及7nm的CPU了。

我國光刻機的水平

我國目前生產光刻機最為先進的企業為上海微電子裝備（集團）股份有限公司，這是一家有著國資背景的企業（前兩大股東均為國有企業），成立于2002年，至今已有17年的歷史，實現了我國光刻機從無到有的地步。

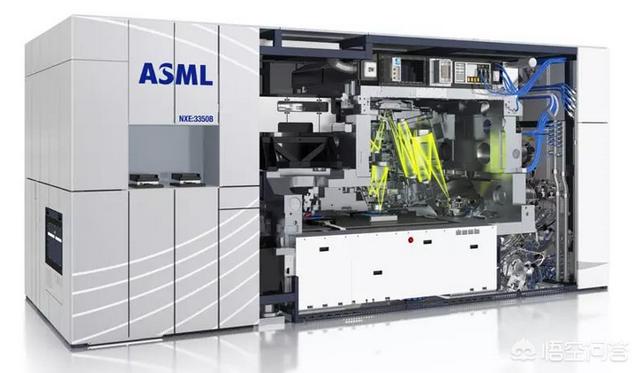

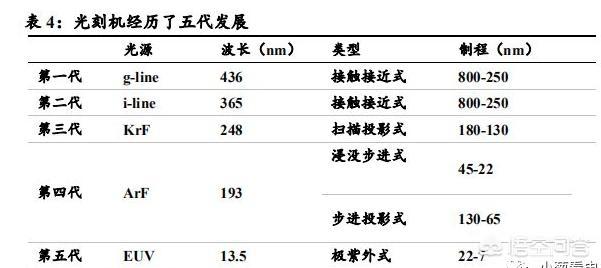

光刻機從出現到現在一共歷經了五代的發展，現在世界上最新進的光刻機生產企業為荷蘭的ASML（阿斯麥），已經可以做到第五代EVU的7nm制程的量產，上海微電子雖然發展速度很快，但是目前只做到了光刻機第四代ArF的90nm制程，且尚無法量產。按量產能力來說差了近兩個年代，按照研發能力來說，差了一個年代。所以我國的光刻機水平距離世界領先水平還是有較大的差距的。

我國的刻蝕機水平

國內生產刻蝕機水平最高的企業為中微半導體設備（上海）有限公司（這家同樣是有國資背景的企業，前兩大股東也是國有企業，所以有人說我國光刻機沒發展起來是因?yàn)閲?guó)企的原因，這是不對的，中微半導體也可以說是國企，但是刻蝕機的技術水平是世界領先水平的）。

中微的發展離不開尹志堯?yàn)榇淼膸资缓w技術專家。根據央視財經2017年的報導，尹志堯曾經擔任應用材料的公司副總裁（應用材料是半導體設備廠商龍頭老大），參與領導幾代等離子體刻蝕設備的開發，在美國工作時就持有86項專利。

2004年的時候尹志堯和他的團隊決定回國，不再給外國人做嫁衣，在回國之際，所有技術專家承諾不會把美國公司的技術，包括設計圖紙、工藝過程帶回國內，美國方面也對歸國人員持有的600多萬個文件和所有個人電腦做了徹底清查。

2004年回來之后，國家牽頭設立了中微半導體公司，尹志堯等人重新投入研發刻蝕機，僅僅用了3年的時間就做出了世界領先的高性能刻蝕機，為此美國人無法接受，還起訴了中微半導體專利侵權，但是最終的驗證結果是沒有任何的侵權。（這才是中微半導體比上海微電子發展快的原因，畢竟上海微電子的沒有人才在荷蘭的ASML工作過，也許正是因?yàn)檫@件事，所以美國現在禁止ASML招聘中國的員工）。

隨著中微半導體的興起，2015年美國商業部工業安全局還特別發布公告，由于認識到中國可以做出具有國際競爭力的等離子刻蝕機，所以決定把等離子刻蝕機從美國對中國控制的單子上去掉了。因此在刻蝕機領域，我們目前已經是處于世界領先水平了。

長期以來，我們的大部分芯片都需要進口才能給滿足使用，包括安卓手機中大部分都是使用的來自高通的驍龍?zhí)幚砥鳎娔X中也是來自英特爾的處理器，甚至一些空調這些家電中的芯片也需要進口才行。

為何明知需要芯片，可大部分芯片還是需要進口才能滿足呢，這很大一部分原因是和國外有關的，在一些高端科技領域，國外對我國采取的是封鎖政策，所以，我國在芯片這一領域的發展是比較落后于國外的。

而前段時間的中興事件，也可看出芯片對于我國的重要性，只要在芯片領域有所突破，才不會長期受制于人。

說起芯片，便不得不提芯片制造所需要的裝備了，制造芯片主要需要用到光刻機和蝕刻機這兩款裝備，光刻機和蝕刻機是制造芯片的核心裝備，而我國在這一領域長期落后。

那么，什么是光刻機和蝕刻機呢？

簡單來講，光刻機通過光在晶圓上進行刻畫電路，光刻機采用類似照片沖印的技術，把母版上的精細圖形通過曝光轉移至硅片上，一般來說，光刻分辨力越高，加工的芯片集成度也就越高，但傳統光刻技術由于受到光學衍射效應的影響，分辨力進一步提高受到很大限制，為獲得更高分辨力，傳統上采用縮短光波、增加成像系統數值孔徑等技術路徑來改進光刻機，但技術難度極高，裝備成本也極高。

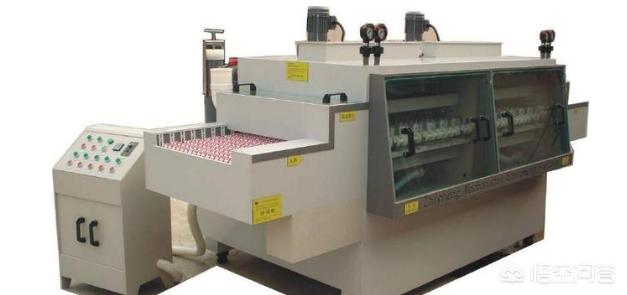

而蝕刻機就是將多余的地方去除，從而形成一個完整的電路，蝕刻機主要在半導體和線路版制程上，蝕刻圖紋、花紋、幾何形狀，并精確鏤空，特別是每個線條和深孔的加工精度都是頭發絲直徑的幾千分之一到上萬分之一，精度控制要求非常高。

就目前來說，這兩臺比較先進的機器都需要到國外去購買。因?yàn)殚L(zhǎng)期以來，這兩款裝備的核心技術一直被國外廠商壟斷，有錢都買不到，國外基本上都對我國施行封鎖政策，這也是我國在光刻機和蝕刻機這一領域相對較落后的原因。

不過，在2018年11月29日，中科院光電技術研究所承擔的國家重大科研裝備研制項目“超分辨光刻裝備研制”通過驗收，這是世界上首臺用紫外光源實現了22納米分辨率的光刻機驗證機。

而在此前，我國自主研發的光刻機主要光刻分辨力也才65nm至28nm，對于高端設備方面的應用還是不足的。

而世界最先進的光刻機，荷蘭EUV極紫外線光刻機能夠生產7nm級別的芯片，雖然同比與荷蘭的光刻機，我國的還是比較落后的，但目前來說，確實是很難得的。

據中科院理化技術研究所許祖彥院士等驗收組專家一致表示，該光刻機在365納米光源波長下，單次曝光最高線寬分辨力達到22納米。項目在原理上突破分辨力衍射極限，建立了一條高分辨、大面積的納米光刻裝備研發新路線，繞過國外相關知識產權壁壘。項目副總設計師胡松介紹，中科院光電所此次通過驗收的表面等離子體超分辨光刻裝備，打破了傳統路線格局，形成一條全新的納米光學光刻技術路線，具有完全自主知識產權，為超材料/超表面、第三代光學器件、廣義芯片等變革性領域的跨越式發展提供了制造工具。

據了解，這種超分辨光刻裝備制造的相關器件已在中國航天科技集團公司第八研究院、電子科技大學、四川大學華西醫院、中科院微系統所等多家科研院所和高校的重大研究任務中得到應用。

2019年4月17日，武漢光電國家研究中心甘棕松團隊遵循諾貝爾化學獎得主德國科學家斯特凡·W·赫爾的超分辨熒光成像的基本原理，在沒有任何可借鑒的技術情況下，采用二束激光在自研的光刻膠上突破了光束衍射極限的限制，采用遠場光學的辦法，光刻出最小9納米線寬的線段，實現了從超分辨成像到超衍射極限光刻制造的重大創新。

在蝕刻機方面，在2018年下半年也傳出喜訊，我國攻克5nm蝕刻機，上海中微半導體已經成功的研發出了可以用于5nm工藝生產的蝕刻機，近日已經通過了臺積電的驗證，并且未來將被臺積電用來生產5nm工藝的芯片。

如今，我們?cè)诠饪虣C(jī)和蝕刻機這款核心裝備上都取得了不小的突破，同時也在不斷地追趕，縮小與國外的差距，要不了多久，我們定能再次有所突破的。

    我國的光刻機處于低端水平，刻蝕機水平位于世界前沿，下文具體說一說。

    我國的光刻機和刻蝕機

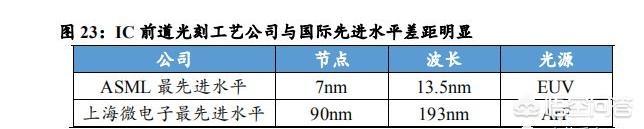

    我國光刻機的最高水平是上海微電子的90nm制程，世界頂尖的光刻機是ASML的7nm EUV光刻機，ASM已經開始研制5nm制程的光刻機。相對來說，我國在光刻機制造領域與國際先進水平有很大的差距，高端光刻機全部依賴進口，我國的中芯國際今年將會引進ASML最新的7nm制程的EUV光刻機，一定程度上減小了與臺積電、三星的差距。

    我國的刻蝕機技術領先，中微半導體的介質刻蝕機、硅通孔刻蝕機位于全球前三，中微半導體的介質刻蝕機贏進入臺積電7nm、10nm的生產線，中微半導體的刻蝕機制造工藝達到了5nm，已經通過了臺積電的驗證。，我國大陸晶圓代工廠中芯國際50%以上的刻蝕機采用了中微半導體。

    提到中微半導體，不得不說尹志堯博士，尹志堯在美國硅谷從事半導體行業20多年，在世界最大的半導體企業擔任副總裁。2004年時，60歲的尹志堯放棄美國百萬年薪，帶領三十人的團隊，回國創辦了中微半導體，在芯片制造設備領域與巨頭直接競爭。

    刻蝕機的重要性

    刻蝕機是芯片制造設備中重要性僅次于光刻機的第二重要設備，光刻機相當于畫匠，刻蝕機相當于雕工。

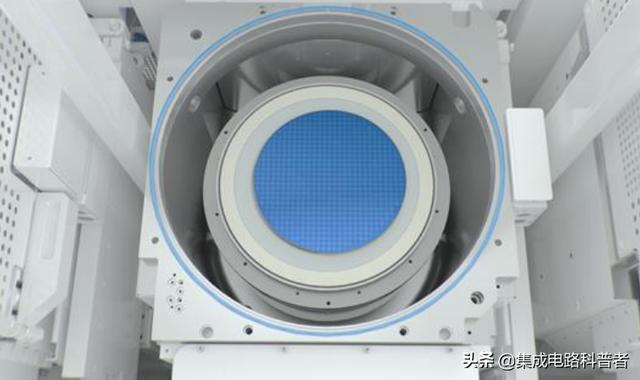

    光刻機，用比較形象的描述就是將電路圖印在晶圓上，刻蝕機把光刻機印好的圖案刻在晶圓上，主要利用化學途徑選擇性地一處沉淀層的特定部分。

    刻蝕機主要分為介質、多晶、金屬等幾種，目前比較流行的是介質刻蝕，占比超過了50%，我國中微電子的介質刻蝕可以實現5nm的制程。

    在芯片制造領域，我國的短板在于光刻機，與國外先進技術有一定的差距。刻蝕機處于世界領先的水晶，特別是中微電子的5nm芯片刻蝕機，此外還有北方華創的刻蝕機、盛美的清洗設備，處于世界領先水平。

感謝您的閱讀！

在光刻機上，國外的技術掐住了我們的咽喉；美國更是聯合一部分國家制定了《瓦森納協定》，嚴禁向中國出售最新的幾代設備。而目前在光刻機市場，占據80%的ASML，自然也遵守著《瓦森納協定》，特別是ASML已經成為全球唯一一家能向客戶供應最先進EUV光刻機的設備商，讓我們?cè)诠饪虣C(jī)上備受掣肘！

如果說光刻機嚴重的制約了我國半導體的發展的話，那么蝕刻機方面，我們的壓力可能就沒有那么大了。我們知道，光刻機是把電路圖投影到覆蓋有光刻膠的硅片上面；而刻蝕機再把剛才畫了電路圖的硅片上的多余電路圖腐蝕掉。所以，兩樣設備是相輔相成的，缺一不可。

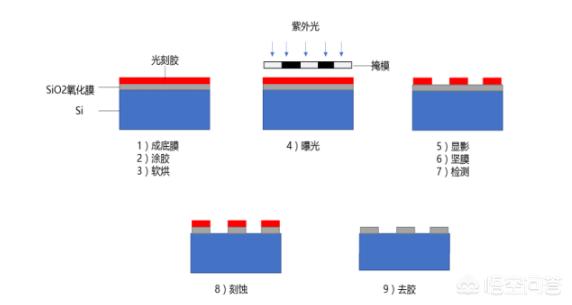

如果說，光刻的過程是硅圓表面涂上一層光刻膠，通過紫外光透過掩膜照射到硅圓表面，我們發現，在被照射的部分腐蝕之后，形成了我們需要的電路。而

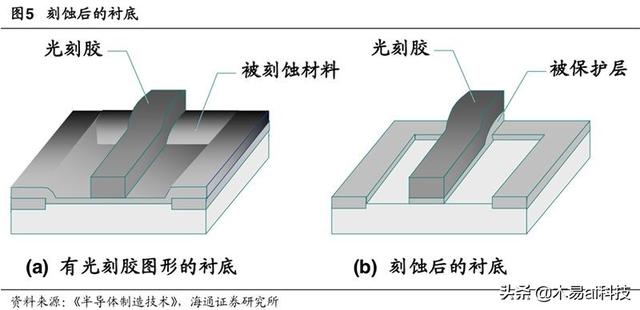

而蝕刻就需要通過將已經光刻好的晶圓，切除掉多余的部分，剩下電路結構。其實，我國在光刻機上雖然表現不佳，但是在蝕刻機上，卻表現相對優異了。比如，我們知道的中微半導體。在央視的《大國重器》中，就對它進行了介紹。

中微半導體于2004年由尹志堯博士代領的海歸人才創辦，它推出的7nm、10nm芯片介質刻蝕設備已經打入臺積電的量產線，占據中芯國際50%以上的新增采購額。

2018年12月份，中微半導體成功攻克下5nm蝕刻機，并且通過了臺積電的技術認證，可用于實際生產，可以說我們?cè)谖g刻機上，又再一次獲得了成功。

我們也要看到，雖然我們?cè)谖g刻機上的成績突破了國際的技術封鎖，在光刻機上這個問題沒有那么簡單。因?yàn)槟壳皟H僅是完成了5nm蝕刻機的自主研發，但是還差一個很重的設備，也就是光刻機上，目前的上海微電子等企業和ASML還是有很大的距離，ASML已實現7 nm EUV光刻先進工藝，而上海微電子由于起步較晚且技術積累薄弱，目前技術節點為90 nm，且多以激光成像技術為主。

因此，我們?cè)诳吹轿g刻機的優勢情況下，也應該提升光刻機的水平，在未來這種局勢也會被改變，我們相信在我國的堅持下，和蝕刻機一樣，一定會帶來不一樣的成績！

我回答的題目是：

中國芯片水平：

“兩頭凸，中間凹”之后是登頂

不錯，迄今為止，中國光刻機距離世界頂尖水平還有較大差距。

關鍵程度原本比光刻機低的蝕刻機在中國已達到了5納米。5納米無疑是世界領先水平，沒錯！然而，只有又是實現了國產化的5納米，那才算是真正的全球頂尖水平了，過去和現在還有未來都不能不考慮到世界上存在美國這個最大的動蕩源和風險點啊！問題就出在這，到如今，是14納米而非5納米的中國蝕刻機實現了國產替代，這就表明與世界頂尖水平同樣還有較大差距，雖然，全球第一的外國蝕刻機也非一國產，而且連作為世界頂級芯片制造商的臺積電也用上了中國5納米刻蝕機；據報道，外國因?yàn)檫@個5納米而不再將蝕刻機技術列在封鎖中國的清單里了。倒是，此蝕刻機的14納米非已量產的國內芯片制造工藝的14納米可比，距離頂尖水平的差距小了不老少。

中國芯片技術整體上同樣距離世界頂尖水平還有較大差距。這是由包括光刻機和蝕刻機在內的國內產業鏈所有環節與世界頂尖水平的差距造成的。如果再“減去”非國產化，即刨除整個產業鏈中所含有的多個國尤其美國的技術，則實際或者叫真實的整體差距就應該是很大的了。

過去耽誤的時間若不是很長則如今整體的差距就不會很大。中國芯片技術60年歷史中有30來年停滯不前，實質上是由于不思進取，亦即主要由于不求自立更不求自強，重復在低端水平；還由于風險意識薄弱，這則是由于沒有意識到以不自主的姿態參與全球化是不安全的，不自主竟然致使以不高端姿態參與全球化也是不安全的，連中低端的水平也會因?yàn)椴粚?shí)、不純而保持不住，結果是，迄今為止，讓中國芯片技術出現了 1 個“兩頭凸，中間凹”的發展型，前10年雖然距世界頂尖水平也有差距，卻不是較大的，一定算是在全球芯片領域凸起了，后20年也一定算是凸起了，而且比前10年凸起得還高，當然肯定算不上崛起或高起以及登頂，實際上還比前10年距離世界頂尖水平的差距大了。

好在后20年也是凸起的！好就好在，中國芯片技術不僅僅實際水平已經比前10年明顯高了，關鍵是還具有了更多的技術積累、更高的技術基礎，特別是好在重現了海外中國赤子又像前10年那樣歸來的情形，肯定似潮涌；應該仍舊算是 1 個小高潮，卻是新的，又高過了前10年，在“方舟”、“龍芯”、“星光中國芯工程”、展訊芯片等等的研發團隊中都可看到海外赤子的身影，甚至有成群結隊的，總之是更多的海外赤子參與到了中國芯片技術的研發鏈和創新鏈諸環節中，而且，不僅是“學成歸來”的，而且是“實作歸來”的，不乏技術精湛、經驗豐富者，以至芯片業大咖，領軍人才級別，關鍵在于這些人正是那20年并且是現在、未來中國內尤為缺乏的，稀缺資源、珍貴無比，也正是海外赤子支撐起了前10年的凸起，奠定了中國半導體事業的基礎。

海外赤子為什么會在后20年潮涌般歸來？探討這個現象的意義很重要！就像前10年那樣，是由于我們國家決意把芯片設計搞起來，不止是凸起來，更要高起來，崛起成世界頂尖水平，此意昭彰！也就是感召力顯著，恰恰，正合了那些海外赤子發自內心的意愿！中國芯片技術發展歷史就是這樣的驚人相似。后20年倒是與前10年有不同之處，我們國內經濟空前發展起來了，工業體系更加完整了，相關和配套的技術水平如前所述也有了整體性提升；最重要的是，支持芯片技術發展的政策、措施更為有力、齊全、配套了，氛圍也更加健康、濃郁了。

中國芯片技術歷經“兩頭凸，中間凹”，在未來必定崛起。只因?yàn)檎w上是立足于更高的基礎、乘載在向上的勢頭，特別是因?yàn)楫?dāng)前的環境愈加良好、動力愈加強勁，我們國家已將集成電路視為戰略新興產業，將芯片技術視為戰略技術，規劃、規制、推進、支持、支撐、激勵的力度更大了，重要標志之一是已經把集成電路列入首批國家級戰略性新興產業集群當中，當然是重點的，從在66個集群當中占5個即可判定，所以，有理由相信，海外赤子的歸來會更如潮涌，與本土的有志于提升中國芯片技術水平的赤子匯聚在一起，所形成的一定是大潮，共同掀起的一定是新中國建立后的第一個最高潮，撐起、托起的必定是與世界頂尖水平同高的中國芯片技術水平。

其實中國的實力已經很恐怖了，看看我們研發要比拼多少個國家聯合的技術封鎖。光刻機實驗室階段的差距還有一代半多點，比拼的是荷蘭，中國剛研發完成9nm，荷蘭快研發完成5nm，但注意中國是隔代研發跳躍式發展的，演進路線是65nm>22nm>9nm>3nm/5nm，一旦研發成功就會追近1-2代差距，而3nm工藝將是目前的工藝極限，因?yàn)榱孔有?yīng)，除非同時突破當前的材料、光刻、刻蝕技術，這些中國也在找，然而目前大家都一項沒突破，也就是說差不多不到5年以后，制程工藝將停滯發展一段時間等待中國追趕到相同水平，然后大家再找到其他發展方向一起從同一起跑線上開始重新發展；蝕刻機差距不到半代，比拼的是美國，芯片領域一代時間不過3年，以目前中國的發展速度來看，下一代就能追上了；系統比拼美國，說實在不是技術問題，而是生態建立、廠商適配、應用適配的問題，靜等華為鴻蒙出來和開源吧，原來的阿里云系統也還可以，奈何阿里既沒有手機生態、也不是手機廠商，更不是應用的主要開發者尤其是出海應用，所以發展不起來，希望華為鴻蒙出來后開源，國產廠商逐步采用，國產應用尤其是抖音海外版tiktok、uc瀏覽器海外版這些海外明星級應用逐步適配，而華為本身就在海外市場擁有巨大銷量，手機硬件生態本來就在中國尤其是華為所在的深圳周圍，比如iot硬件產業，這樣鴻蒙系統才有希望擠掉安卓，跟ios一較高下；基帶一流，比拼的是美國；基站技術一流，比拼的是瑞典愛立信和芬蘭諾基亞；基帶、基站技術主要說的是華為，這方面希望中興、大唐電信、瑞芯微、中芯等企業也能起來，畢竟百花齊放才對消費者最有利，對外我支持華為，對內來說我反對華為，現在華為已經表現出一些寡頭特質了，產品國內售價越來越高，利潤越來越大，華為一些具體業務負責人打壓國內競爭對手的手段也越來越?jīng)]有底線，炒作營銷越來越靠煽動愛國情緒，仿佛只有華為能代表中國制造，涉足的產業也從原來的企業業務擴展到手機、筆記本、平板、電視以及整個iot產業甚至無所不包，企業的本質是追求利潤，企業的本能是擴張，不希望華為成為下一個韓國三星，韓國全國人民生老病死全部圍繞著三星，三星衰弱韓國就衰弱，一個國家命運被一個企業命運左右。偏題了，繼續說手機產業鏈。閃存運存屏幕要比拼韓國+日本+美國，閃存運存技術產能都是二流，這方面中國已經算遍地開花，5年后就是現在顯示屏產業的翻版，屏幕技術二流產能一流，京東方天馬還有另外幾家充分競爭，技術上追上三星也是早晚的事；處理器制程工藝比拼中國臺灣＋韓國，目前二流，基本追上美國格羅方德的水平，這個比臺灣臺積電低一些也不是大問題，主要是因?yàn)橘I不到最新的光刻機蝕刻機之類的設備，在10、14nm工藝應用領域多積累經驗，等待國產光刻機、蝕刻機技術追趕上并且成熟；處理器架構設計比拼英國ARM，目前在研發階段，暫時算不入流，因?yàn)檎l也不知道出來時是什么水平，對比不了，全世界除了ARM都只能算不入流；處理器設計二流，比拼的是美國+中國臺灣，目前設計水平二流，低于美國持平中國臺灣，CPU都用的ARM架構進行設計，美國高通能魔改ARM架構達到比ARM公版架構性能、功耗更好，中國和臺灣聯發科只能用公版架構，GPU高通完全自研且性能功耗比ARM公版架構好不少，而中國大陸和臺灣聯發科都基本用的ARM公版架構授權，產能方面大家都一流，都差不多，臺灣和大陸主要在中低端，美國在中高端；電池比拼日本，技術準一流，量產鋰電池能量密度方面日本比中國強不到10%，同能量密度鋰電池中國產價格只有日本產的60%出頭，中國產能一流，也是日本做最高端和高端，中國做高端和中低端，比拼這個已經沒有意義，因?yàn)橹腥彰蓝荚谘邪l(fā)新型電池，技術水平也差不多，誰先突破并且成本降到消費級誰越有優勢，傳統電池都完蛋；還有些小的領域，傳統的比如射頻芯片，美國一流；比如觸摸屏，中國一流，這個中國一家獨大，別瞧不起，技術中日美韓都有，但產能都在中國，你不生產就沒有錢投入持續研發，幾年以后總歸是有差距的；新興的比如屏下指紋、屏下攝像頭、人臉識別、AI、AR/VR、外殼新材料、折疊屏等，技術都是一流，同時比拼美國+韓國+日本+中國臺灣，這些領域是真不看好中國以外其他幾家，一開始對中國就沒有技術優勢，他們剛有技術還沒啥產能，就被中國技術追上產能上還碾壓了，很像無人機領域的大疆，他們不僅輸在起跑線上，讓中國獲取了利潤建立了競爭優勢，而且市場還在中國手上，想培育競爭企業都做不到。這幾年蘋果三星手機采用的新技術越來越少就是因?yàn)檫@原因，劉海屏、水滴屏、升降攝像頭式全面屏到真全面屏的演進上三星蘋果變成追隨者就是因?yàn)檫@原因，因?yàn)槠料鹿鈱W(xué)指紋識別、屏下攝像頭這些實現真全面屏的關鍵技術中國都是第一流的，這些技術美國徹底掉隊，日韓機器在某一方面能跟中國較量，本國新技術一出來中國廠家就用銷量迅速幫他們市場化，很多企業就因?yàn)橐粋€(gè)技術三五年時間就被培育成領域內的龍頭企業，比如指紋識別領域的匯頂科技，先是在后置指紋識別時代跟上世界先進技術，把指紋識別模組白菜化，然后研發光學指紋識別，全面屏?xí)r代就碾壓同行了。中國是以中國市場培育技術萌芽，然后出海搶奪國際市場份額壯大產業，面對國外企業是我強一分?jǐn)橙跻环值拇蚍ǎ灰俳o5年時間讓中國手機充分占領國際市場，侵奪蘋果三星的市場份額，最后不管運存閃存處理器，還是架構設計制程工藝系統研發，都會在中國企業面前逐步淪陷，現在的運存閃存很像5年前的京東方，技術落后一點，成本優勢蠻大，然后瘋狂融資擴充產能擴大成本優勢，先在國產低端手機上采用走量沖擊市場，逼迫三星等企業因?yàn)槔麧?rùn)下滑或者虧損而放棄低端市場，先在量上做到世界第一，然后利用利潤利用中國人才成本上的優勢，加強研發，最后外國企業的高端市場同樣不保，復刻中國在屏幕、手機、家電等行業的發展軌跡。

光刻機和蝕刻機一直都是當前最熱的話題，可以說光刻機是芯片制造的魂，蝕刻機是芯片制造的魄，要想制造高端的芯片，這兩個東西都必須頂尖。

生產芯片的過程很復雜，簡單的一句話總結這兩種機器各自的作用：光刻機把電路圖投影到覆蓋有光刻膠的硅片上面，刻蝕機再把剛才畫了電路圖的硅片上的多余電路圖腐蝕掉。

通過兩種機器各自的作用，就能判斷出來光刻機和蝕刻機哪個的技術難度大了，一個是刻圖像一個是腐蝕去掉多余的部分，所以光刻機的難度大于蝕刻機。目前我國已經能生產頂尖技術的蝕刻機了，但是高端的光刻機還生產不出來。很多網友也都知道這個結果，那么我國能搞定的高端蝕刻機在世界上到底處于什么樣的地位呢？

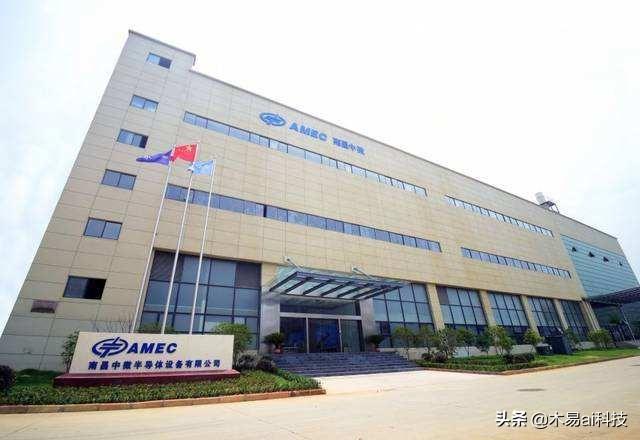

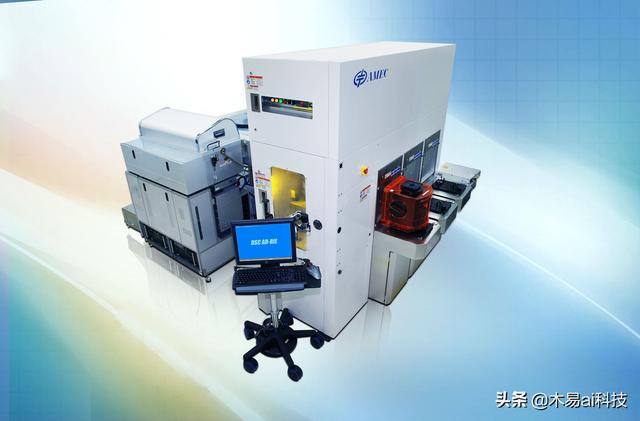

中微半導體

雖然目前蝕刻機市場的份額占比依舊是西方廠商優勢明顯，但在諸多蝕刻機制造廠中，有一家中國蝕刻機制造企業-中微半導體，已經成功打破西方技術壟斷。其不僅是中國半導體行業領軍者，更是中國唯一的蝕刻機巨頭。據公開資料顯示，中微半導體成立于2004年，多年來一直堅持自主研發，早在2018年時該公司在全球范圍內的相關專利申請量就達到1200多項。

中微半導體早在2017年4月便領先世界巨頭IBM兩個星期，提前宣布攻克5nm蝕刻機制造技術的喜訊。如今，中微半導體旗下的5nm蝕刻機更是順利通過晶圓代工領域鼻祖臺積電的認證，目前該公司已經開始向臺積電供貨。

世界領先的中國蝕刻機

我國的刻蝕機技術領先，中微半導體的介質刻蝕機、硅通孔刻蝕機位于全球前三，中微半導體的介質刻蝕機贏進入臺積電7nm、10nm的生產線，中微半導體的刻蝕機制造工藝達到了5nm，已經通過了臺積電的驗證。我國大陸晶圓代工廠中芯國際50%以上的刻蝕機采用了中微半導體。

特別是在介質刻蝕設備領域，中微半導體的電容型介質刻蝕設備已進入全球這個市場的前三名，僅次于東京電子和Lam Research。北方華創方面，它是由北京七星電子和北京北方微電子兩家公司在2015年重組而來，2017年才更名為北方華創。北方華創旗下有半導體裝備、真空裝備、新能源鋰電設備及精密元器件四個事業群，并非像中微半導體那樣專注于半導體IC和LED的領域，但這四個事業群也都發展成為了技術領先的事業群。

相比光刻機領域，中國在半導體刻蝕設備領域的水平還是很不錯的，至少在技術方面，已經接近甚至達到國際領先的水平。但是，我們?nèi)匀恍枰潋溄湓辏嘈糯蠹乙材軌蚩吹剑M管在刻蝕設備技術方面，我國已經達到了先進水平，但是在完整、成熟的產業鏈體系打造上，我們還有很大的追趕空間。

這么多答案里面，真正比較專業和客觀的答案幾乎沒有，芯片科普之路還有很長。
先講我的看法，那就是蝕刻設備方面已經是我們國家在半導體生產設備方面和國外差距最小的領域了，但是想要進入全球前3還有比較大的挑戰，而蝕刻設備前3的公司壟斷超過全球90%的市場份額！

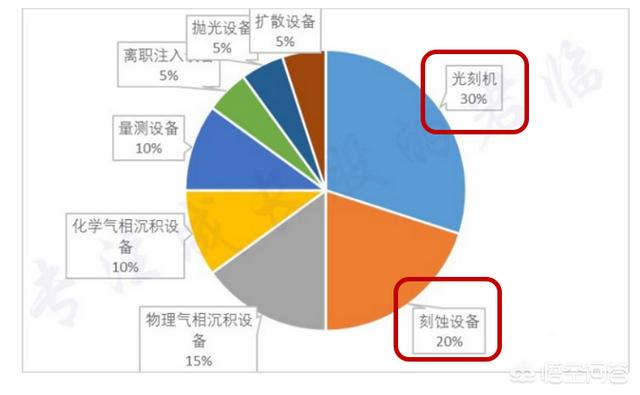

作為半導體生產的核心設備之一，蝕刻設備在芯片生產中用到的地方極多，在整個半導體生產設備中份額處于第三名（前兩名是淀積和光刻）。
這個領域也是目前中國唯一有接近世界先進水平的設備公司，那就是中微半導體（AMEC)。
但是，這僅僅說明中微半導體可以有機會和世界領先的半導體蝕刻設備供應商可以同臺競技，要超越這些前輩，中微需要走的路還很長。
下面我們來看看中微在蝕刻設備領域的競爭對手有多強:
1. 拉姆研究（Lam Research）是蝕刻設備領域的絕對王者，擁有超過50%的市場份額，以目前Lam的發展?fàn)顩r和技術水平，在接下來的10年內，無人可以撼動其領導地位。
2. 東京電子 （Tokyo Electron) 在蝕刻設備方面擁有超過25%的市場份額，而且正在朝30%的目標奮進。
3. 應用材料 （Applied Materials) 目前大概占據了15%以上的市場份額，不過應用材料的份額還在不斷被前兩家所侵占
中微半導體想要在接下來10年內殺進蝕刻設備領域的全球前三名，只有一條路---干掉老東家應用材料。
青出于藍而勝于藍，中微半導體是不是可以在10年內把應用材料拉下馬，我們可以拭目以待。

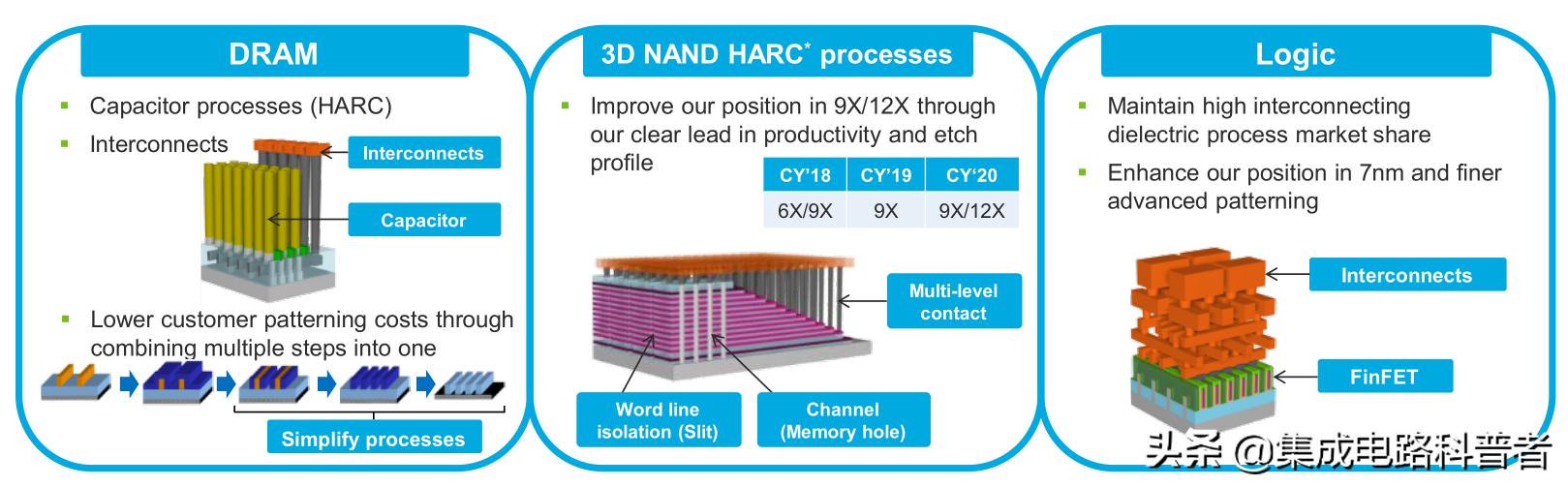

另外蝕刻設備技術指標不是用5nm，7nm工藝來評價的，而是寬高比（aspect ratio),一致性（一個晶圓有萬億級的蝕刻目標）和效率，當然新一代的工藝技術指標會有一些相關性。
大家不要被國內一些媒體忽悠說中微半導體擁有的5nm蝕刻技術讓對手膽寒什么的，和實際真相差別太大了。
希望能讓更多人了解芯片方面的一些基礎常識，歡迎大家關注。

光刻機是芯片制造過程當中一個重要的環節，光刻機直接決定著芯片的質量。而我國作為全球最大的芯片消費國之一，每年進口的芯片都達到幾萬億人民幣。

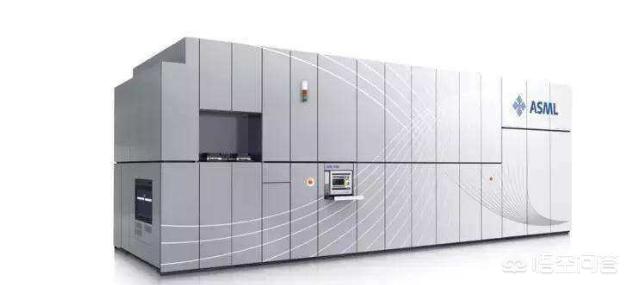

光刻機的制造研發并不是某一個企業能夠單獨完成的，這里面涉及的技術非常復雜，需要很多頂尖的企業相互配合才可以完成，比如荷蘭ASML作為目前全球最頂尖的光刻機制造商，是全球唯一能夠生產出7nm光刻機的企業，但是ASML也需要美國企業提供光源設備，需要德國蔡司提供光學設備，此外還有來自英特爾，臺積電，三星，海力士等眾多芯片巨頭的資金支持還有技術支持。

我國光刻機的最高水平是上海微電子的90nm制程，世界頂尖的光刻機是ASML的7nm EUV光刻機，ASML已經開始研制5nm制程的光刻機。相對來說，我國在光刻機制造領域與國際先進水平有很大的差距。

在開始之前先統一一下名稱，“刻蝕機”和“蝕刻機”都是正確的叫法。

刻蝕機是用來做什么的

刻蝕機，對應的是芯片制造中的“刻蝕”這一步。

在芯片制造中，“光刻”和“刻蝕”是兩個緊密相連的步驟，也是非常關鍵的步驟。

刻蝕機是芯片制造設備中重要性僅次于光刻機的第二重要設備，光刻機相當于畫匠，刻蝕機相當于雕工。

打個比方：比如我們想在墻上刻出“眾志成城”四個字，我們不是直接起刀子就刻，而是先在墻上用筆描出“眾志成城”的圖案。這一步，是光刻。

接著，我們才拿起刀子，沿著剛才在墻上描出的圖案來雕刻。這一步，是刻蝕。而刻蝕機，就是專業干這個活的。

刻蝕機主要分為介質、多晶、金屬等幾種，目前比較流行的是介質刻蝕，占比超過了50%，我國中微電子的介質刻蝕可以實現5nm的制程。在2017年，中微半導體研發的7nm等離子體刻蝕機已經在國際一流的集成電路生產線上量產使用，而2019年12月，中微半導體CEO尹志堯也曾透露，他們5nm蝕刻機已經得到了臺積電認可，用于臺積電5nm芯片的產線。

在芯片制造領域，我國的短板在于光刻機，與國外先進技術有一定的差距。刻蝕機處于世界領先的水晶，特別是中微電子的5nm芯片刻蝕機，此外還有北方華創的刻蝕機、盛美的清洗設備，處于世界領先水平。

為什么有人說國內芯片產業還有很長的路要走？中國的刻蝕機確實達到了世界先進水平，而光刻機還很早，即使兩者都是世界先進水平，也并不意味著中國芯片工業的未來不會很難。

目前，國內的刻蝕機確實處于領先地位，5納米等離子刻蝕機已經通過臺積電的驗證，但光刻機更差。前次報告中提到的“中科院SP超分辨率光刻機”最多只能算是一個“樣機”，無法與ASML光刻機相比，也無法用于芯片制造，一系列技術問題亟待解決。

退一步說，即使國產光刻機和蝕刻機已經達到世界領先地位，問題是否已經解決？

ASML的EUV光刻機已訂購交付。我們能在交貨后生產7Nm甚至5nm的芯片嗎？別把這個問題想得那么簡單，因?yàn)橹挥杏糜谛酒墓饪虣C(jī)和蝕刻機。芯片制造的技術、經驗、技術和人才是一項系統工程。臺積電不是一天建成的。有了光刻機，我們就不能制造頂級芯片。

再退一步講如果一流光刻機和刻蝕機都國產，臺積電也變成了國產企業，國產的芯片業就獨步天下了么？當然不是，我們還需要高通、蘋果、英偉達、英特爾、賽靈思、這樣的芯片設計、研發、制造和銷售公司來打造整個芯片行業的產業鏈。

芯片行業的產業鏈非常長，不是靠幾臺光刻機和刻蝕機就能解決問題了，上、中、下游都有眾多廠商在其中競爭搏殺，從這個意義上來講，國產的芯片行業并非全面落后，但前路的確依舊艱辛，需要我們繼續努力！！
