修過LED燈具的朋友都知道，各種LED燈里面一般都帶有一塊小電路板，那么這塊小電路板究竟有何用？若LED燈不要這塊小電路板，直接像白熾燈泡那樣接入AC220V電源，LED燈還會正常發光嗎？下面我們就來詳細介紹一下LED燈里這塊小電路板的作用。

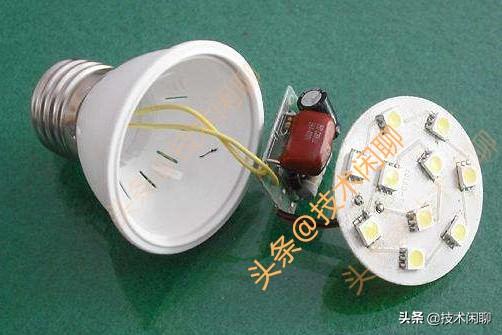

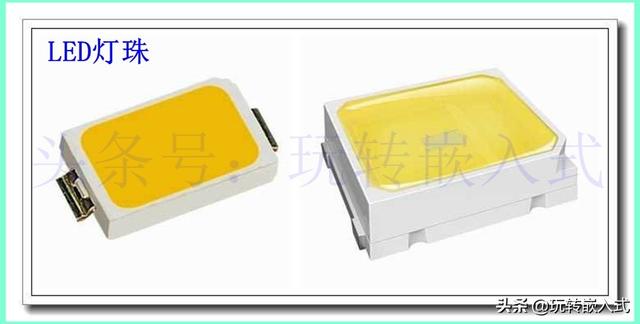

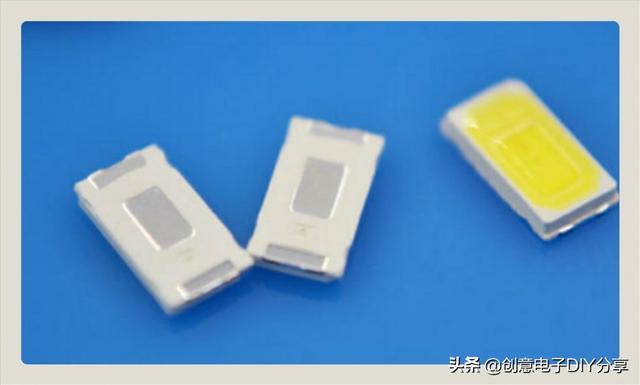

我們知道，各種LED燈具里面一般都采用多個上圖所示的貼片白光LED燈珠串并聯組成。這種白光燈珠單個的工作電壓一般在3V左右，工作電流從數十毫安到百十毫安不等。由于這種LED燈珠為非線性的，加在燈珠兩端的電壓只要有較小的波動，流過燈珠的電流便會發生較大的變化，而燈珠電流的變化會使燈珠的亮度也跟著變化。為了減小LED燈具電源電壓的波動導致燈具亮度發生變化，一般采用一個恒流驅動電路將AC220V電源轉換成恒定電流，再用該電流驅動LED燈珠，這樣即使AC220V電源電壓有較大的波動，流過燈珠的電流亦基本不變，從而消除了電源電壓波動對LED燈具亮度的影響，故各種LED燈具里面一般都有一塊下圖所示的小電路板。

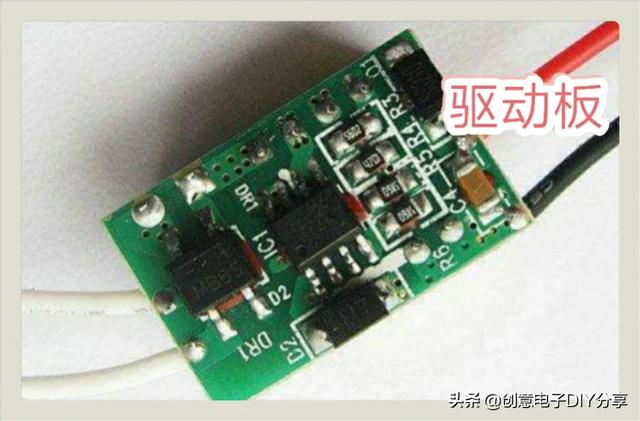

該電路板為L(zhǎng)ED燈具的驅動板，其作用是將AC220V電壓轉換成適合LED燈珠使用的電壓、電流，以保證LED燈珠能夠正常工作。若LED燈具沒有這塊小電路板，直接接入AC220V電源，很容易燒壞LED燈珠。

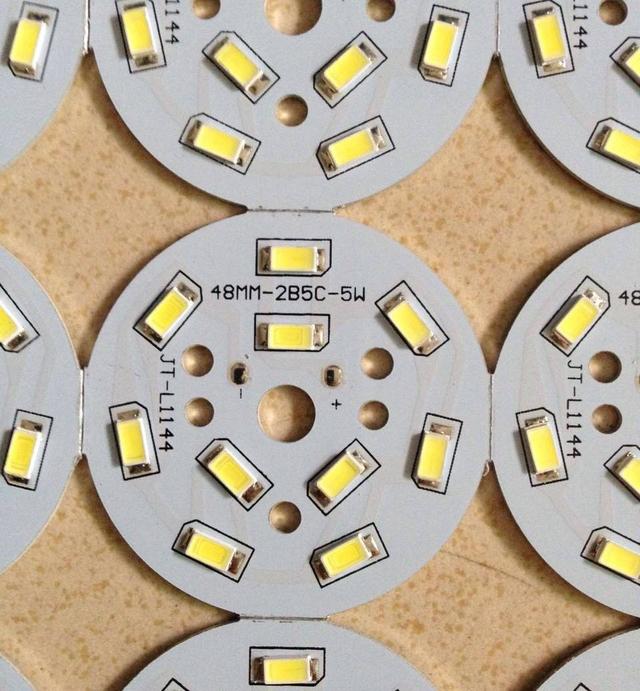

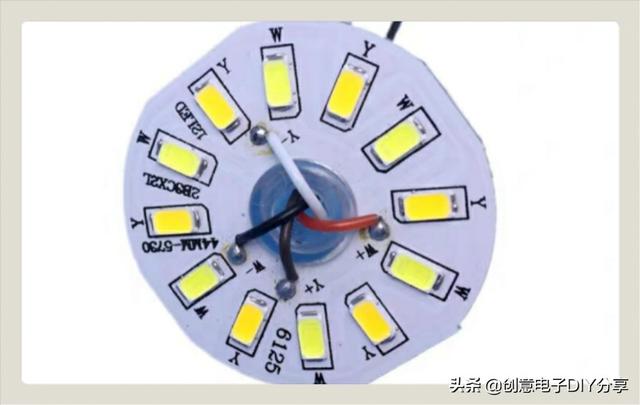

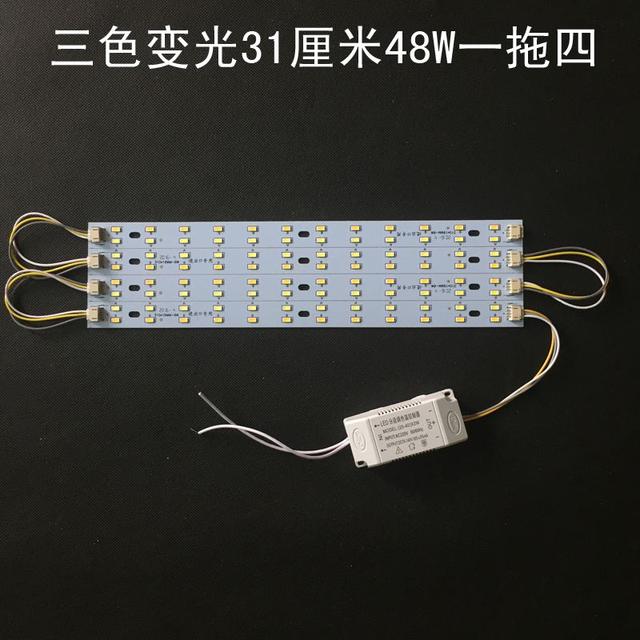

實際上除了上述的驅動板之外，各種LED燈具里面大都還有一塊上圖所示的圓形（或長條形的）鋁基板，其作用有兩個：一是用來固定貼片LED燈珠，二是用來給燈珠散熱。LED燈珠焊接在這種鋁基板上，既方便安裝，又可以給燈珠散熱，所以我們?cè)谛蘩鞮ED燈時，經常見到燈珠是焊接在鋁基板上的。

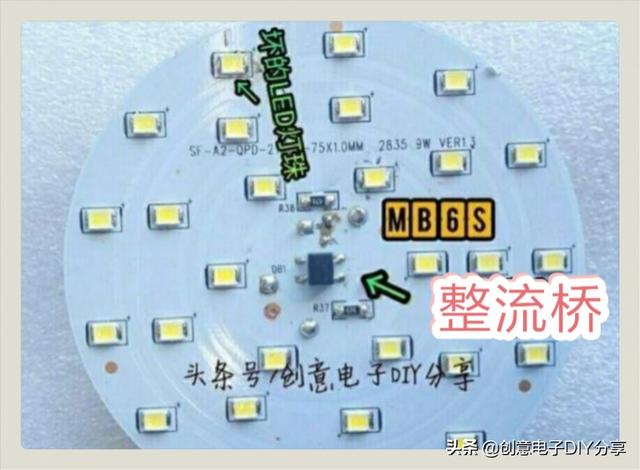

順便說一下，對于那些簡單的LED驅動電路，有時為了降低成本，常將驅動電路的各元件都焊接在鋁基板上，對于這種LED燈具，拆開后就看不到圖2所示的那種小電路板了。像上圖所示的鋁基板上，除了焊接有貼片燈珠外，LED燈驅動電路用的整流橋、降壓限流電容（在鋁基板背面）及電阻等元件也都焊接在鋁基板上。

若想了解更多的電子電路及元器件知識，請關注本頭條號，謝謝。

根據提問者的意思，LED燈具內部都有一塊小電路板，到底有什么用呢？

如今LED燈已成為照明的主流，使用白熾燈的家庭少之又少。其主要優勢是LED燈更節能，相同光效的情況下，LED燈消耗的電能要比白熾燈減少70%以上。LED燈的壽命比白熾燈要長，使用過白熾燈的人都知道，使用不了多長時間，里面的鎢絲就會燒斷，據統計，白熾燈的平均壽命約1000小時，即平均每天開10個小時，只能使用100天左右，約3個多月。而LED燈的使用壽命可達10萬小時，即理論使用壽命可達10年，有人會說，哪有這么長（頭條@技術閑聊）？使用幾個月就壞了，這只是理論值，實際壽命跟LED燈珠的驅動電路設計有關，很多廠家為節約成本，簡化設計導致LED燈的電流、電壓不穩使LED燈的壽命減少。

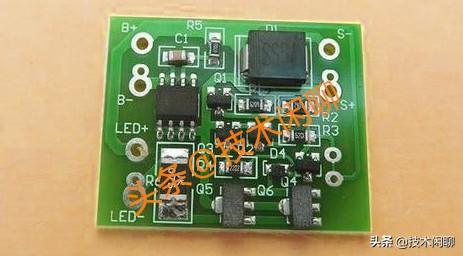

家用照明LED燈珠屬于低壓小電流器件，其工作電壓一般3V左右，工作電流20mA左右。點亮LED燈珠需要LED驅動電路，所以LED燈具內的一塊小電路板就是LED燈驅動電路板。

常見LED燈驅動電路板的功能

1、容阻降壓、整流、濾波方式簡易LED燈驅動電路板。

這種方式的電路板結構簡單，節約成本，不過電路不可靠，故障率較高，LED燈的壽命短。

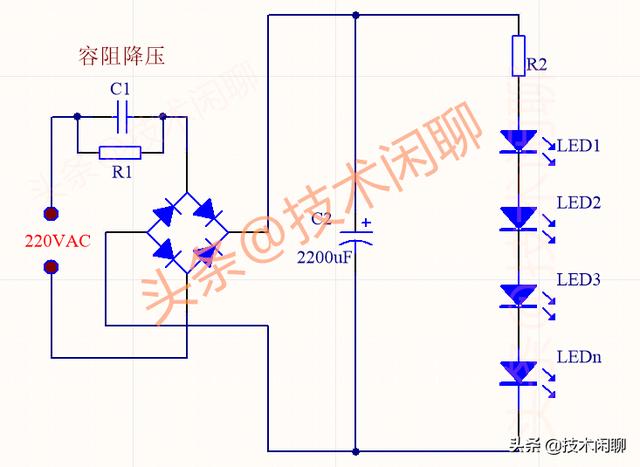

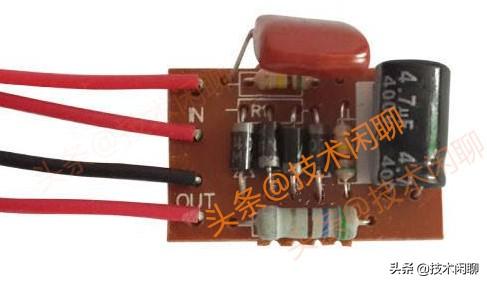

下圖為容阻降壓方式LED燈電路圖，220V交流電容阻降壓，然后經過整流、濾波得到直流電壓，直接驅動LED燈珠。

2、LED恒壓驅動板。

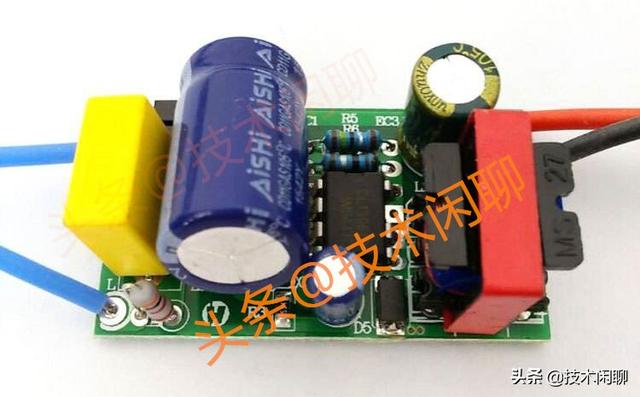

下圖為L(zhǎng)ED恒壓驅動板，其電路原理相當一個開關電源，通過開關電源輸出的恒壓直接驅動LED燈珠。

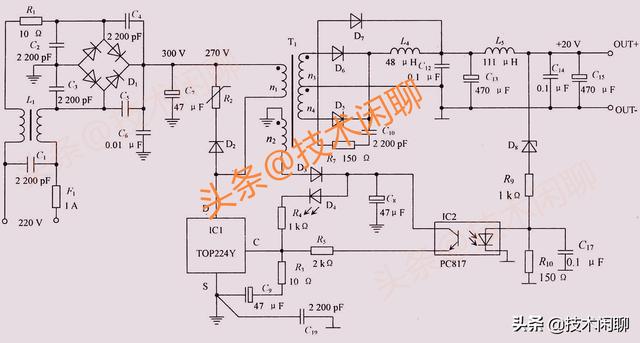

開關電源的原理如下圖所示，220V交流電經過整流橋轉化為310V左右高壓直流電，然后通過PWM調制使開關管高速導通/斷開，形成交變的電流信號經過高頻變壓器輸出交流電壓，然后整流輸出直流電。

3、LED恒流源驅動板。

LED采用恒流源驅動效果是最好的，LED燈的亮度均勻而且不易損壞，使用壽命更長。

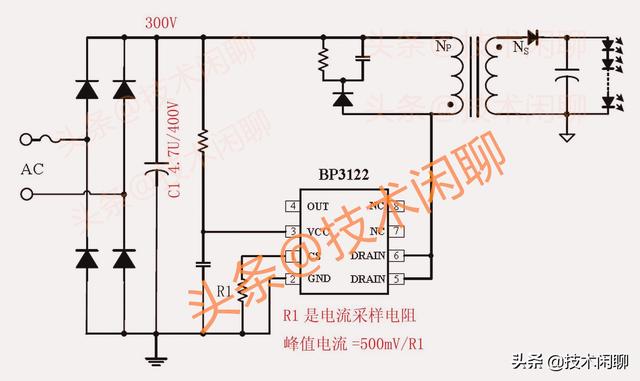

比如下圖為恒流源驅動LED燈的原理，采用BP3122恒流源驅動芯片進行設計，其中R1為電流采樣電阻，改變R1的阻值可改變負載電流。

總結：點亮LED燈珠需要LED驅動電路，一般LED驅動電路有恒壓驅動、恒流驅動、PWM驅動等，這就是LED燈小電路板的作用。

感謝閱讀！如果覺得還可以別忘了點個贊哦！若還有什么不明白的地方請?jiān)u論區下方留言，若想了解更多相關知識，請關注本頭條號，會持續更新內容，謝謝支持！

朋友們好，我是電子及工控技術，我來回答這個問題。高亮度LED發光二極管是一種低電壓小電流的發光單元，常常用在LED燈具上。LED燈具動輒就有十幾顆甚至幾十顆這樣的燈珠，有的是把這些燈珠通過串聯的方式連接起來、還有的是通過先串聯再并聯的方式連接起來。通過一定的連接方式之后，這些燈珠所需的電流還是比較大的。這就需要對這些燈珠提供一定的電壓和一定大的電流，這樣LED燈具才能正常發光。

燈具中的電路板其實就是一種能夠提供一定電壓和電流的功能驅動電路板，在這些電路中我們常見的有三大類驅動電路板。一類是具有開關功能的恒流源電路板、第二類是阻容降壓驅動電路板、第三類就是線性IC電路板。下面和朋友們談?wù)勥@幾種形式的電路板。

具有開關功能的恒流源電路板

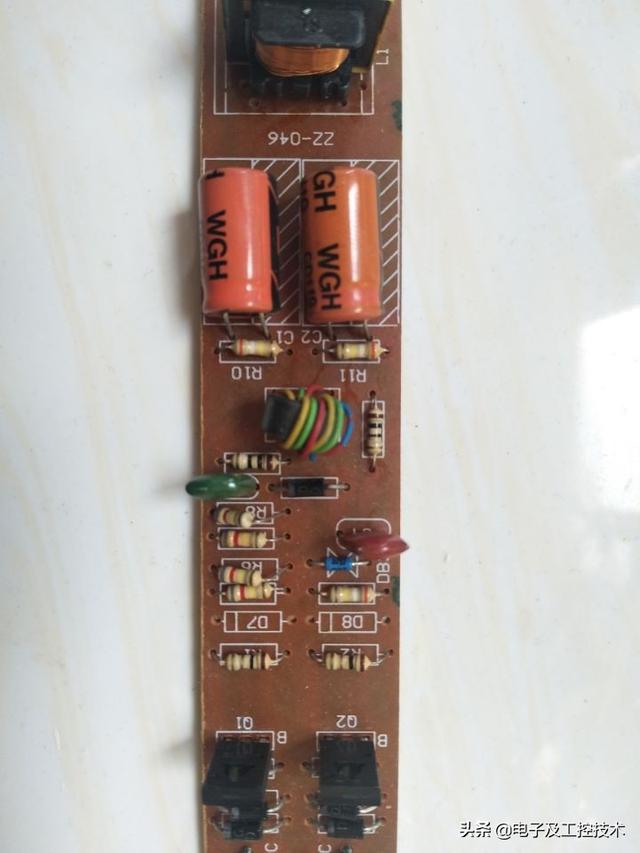

我們知道一般燈具是需要大電流的一種照明器具,而LED燈具以其亮度高，節能的優勢被很多家庭所接受。下面我們所看到的就是一種LED的恒流驅動電路板，LED恒流驅動應該是目前LED燈驅動電路發展的一種趨勢，一般來說它的壽命長同時發光穩定是它的優點。

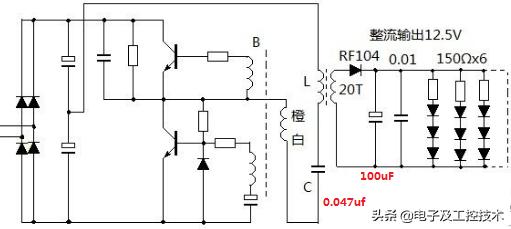

這種LED燈的驅動電路板采用變壓器將高壓變?yōu)榈蛪海缓笸ㄟ^(guò)二極管進行整流后有兩個耐壓較高的電解電容進行濾波后，再由兩個開關管的輪流導通與關斷，最后由開關變壓器感應出的電壓經過次級繞組后，再經過整流二極管和濾波電容形成恒定的低壓恒定電流供給若干個LED燈珠使用，其原理圖如下圖所表示的那樣

第二類是阻容降壓驅動電路板

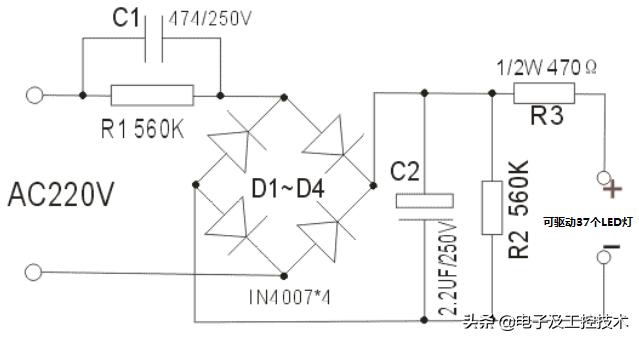

對于一些比較廉價的LED燈具來所。它所用的驅動電路板一般是用結構簡單的阻容降壓驅動來點亮若干個LED燈珠的。這種電路特別簡單，它就是使用一個高阻值電阻然后并聯一個高壓電容構成阻容降壓環節，再通過四個整流二極管后再濾波形成一個穩定的電壓，最后經過一個0.5瓦的限流電阻后供給若干個LED燈珠使用。

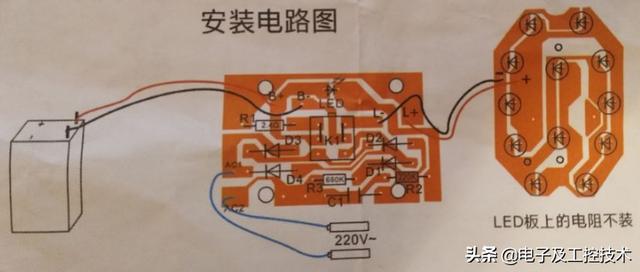

這種電路簡答安裝方便，有的在內部還提供一個充電電池通過轉換開關自由轉換。

第三類就是線性IC電路板驅動LED燈珠

第三種是通過線性IC電路板驅動去控制LED燈珠，所謂線性恒流驅動IC芯片其實就是用恒流芯片去驅動LED燈珠，電路所產生的恒流主要是由恒流IC芯片起主要驅動作用的，這種恒流的意思是指在輸入電壓變化的情況下其輸入電流保持不變。類似的驅動芯片種類有高壓線性恒流驅動芯片DT3100和低成本的LED驅動芯片NU501等，它們應用都比較廣泛。

以上就是我對這個問題的看法，歡迎朋友們參與討論并指出不到之處，敬請關注電子及工控技術，感謝點贊。

LED燈內的小電線板是給LED供電的電源板

LED中文叫發光二極管，也屬于二極管的一種，同樣具有單向?qū)ǖ奶匦浴ED需要由直流電供電，通過LED的電流決定了它的亮度（當然電流需要在它的規格之內），LED發光時會有一定的壓降壓，所以供電的直流電壓須要高于它的正向?qū)▔航挡趴梢渣c(diǎn)亮。我們使用的市電是220V的交流電，不能直接用于點亮LED，需要把交流電轉換為直流電才能用于驅動LED發光。LED燈內部的小電路板就是交流轉直流的電源板。

LED燈內部小電線板功能分析

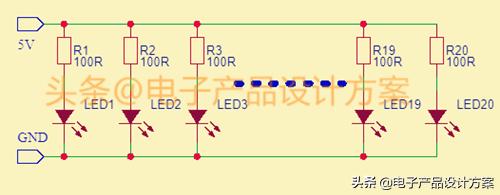

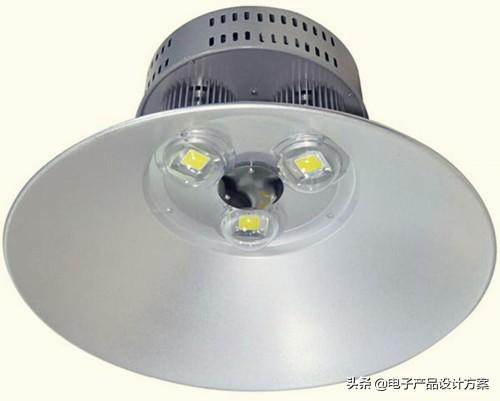

不同顏色的LED，它工作時的導通壓降是不同的，照明用的大功率白光LED，它的正向?qū)▔航荡蠹s3.5V左右。這個正向壓降不是固定的，同一批燈珠壓降都會有差異，不同工作溫度下，燈珠的壓降壓也會發生變化。如果我們以固定電壓經過限流電阻給LED供電，由于燈珠之間的壓降有差異，LED光亮的同時也會發熱，隨著溫度的變化，燈珠的壓降也會變化，壓降的變化就會使得通過LED的電流變化，從而導致LED亮度不均勻。

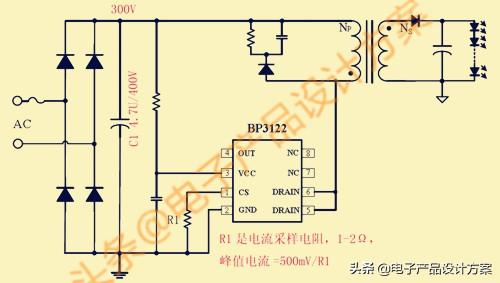

因此我們一般會用恒定電流來驅動LED發光，這種恒定電流則由恒流源來提供，LED燈具內的小線路板就可以起到交流電輸入，直流恒流輸出的作用了。

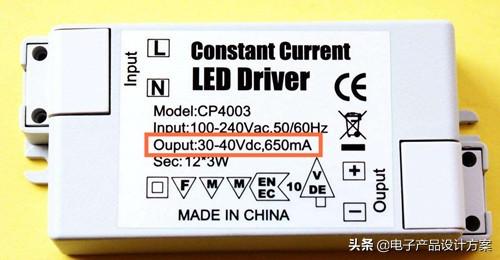

大家可以留意一下一體的LED驅動電源，它標示有輸入和輸出的參數。在輸出參數中，你會發現，電壓是一個范圍，并不是固定的，但電流值則是一個固定的參數。

歡迎關注@電子產品設計方案，一起享受分享與學習的樂趣！關注我，成為朋友，一起交流一起學習

• 記得點贊和評論哦！非常感謝！

有些LED照明燈拆開后會看到一塊綠色或者偏黃色的PCB板，上面又很多元器件；而有些照明燈打開后就是鋁基板，而鋁基板上焊了很多的元器件。每個照明燈都會有電路板，只是電路板的形式不太一樣。LED照明燈是由很多個貼片發光二極管構成的，根據不同的驅動方式，這些發光二極管或者串聯或者并聯，這些燈珠都是直流供電的，而市電是交流220V，如何才能使這些燈珠接入220V呢？這塊電路板的作用就是為燈珠提供驅動，使燈珠正常穩定的工作。

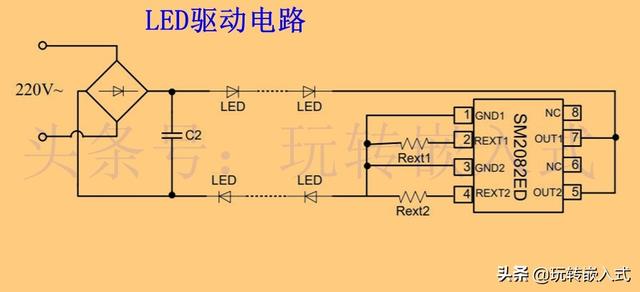

發光二極管燈珠是電流型驅動的元器件，具有兩個重要的工作參數：電流和正向壓降。這類燈珠的壓降在(1-3)V左右，驅動電流大約幾十毫安。在驅動燈珠時即可以采用恒壓驅動又可以采用恒流驅動。照明行業多以恒流驅動為主，流過每一個燈珠的電流都是一樣的，可以保證發光比較均勻。而電路板的左右就是將220V交流電轉化為驅動燈珠的恒流電流。如下圖所示，就是驅動電路的框圖。

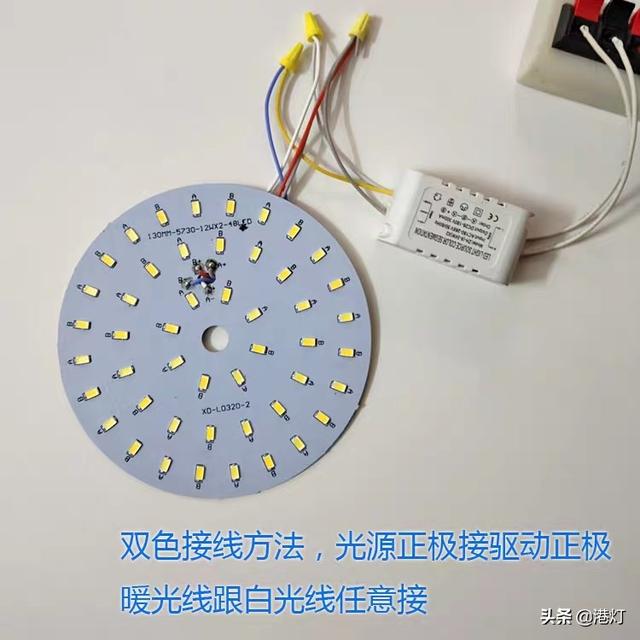

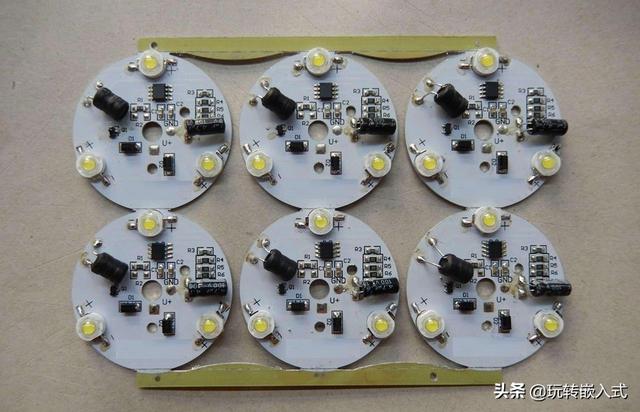

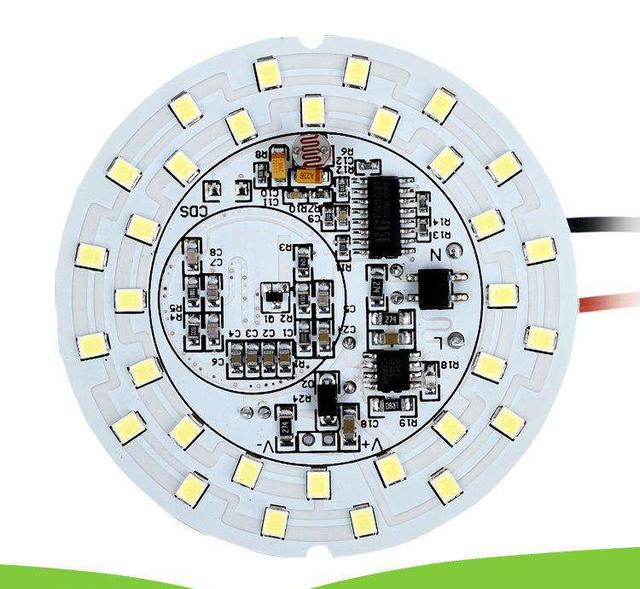

有些元器件是直接焊接在鋁基板上的，這樣既可以節省空間，又能起到很好的散熱作用。鋁基板LED等如下圖所示。

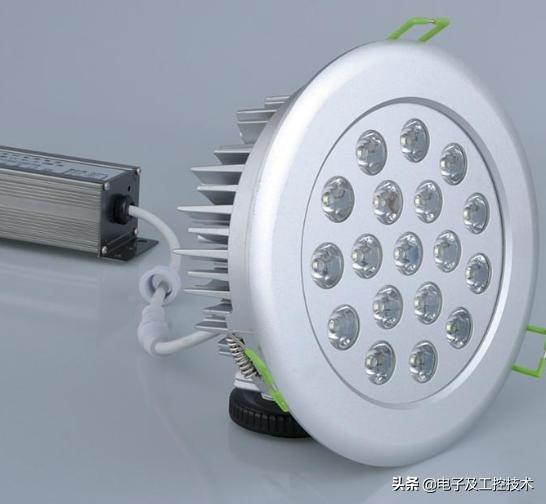

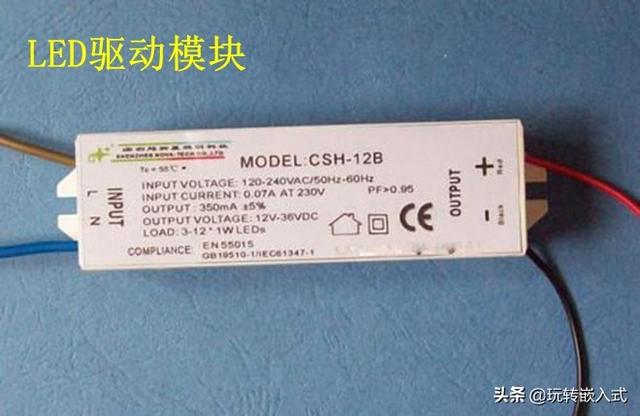

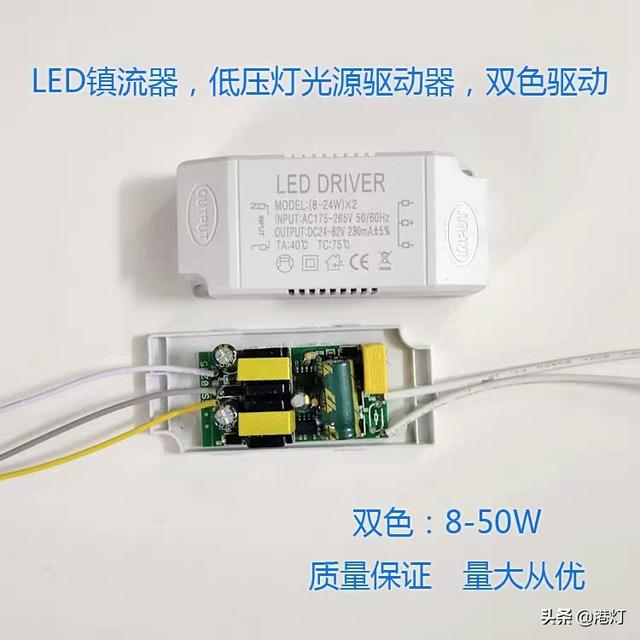

不過大部分都是做成一個單獨的電路板用塑料外殼封裝成一個驅動模塊，這樣可以做到模塊化，如果驅動板壞了，再重新買一塊模塊就好，而不用整個把燈都換掉。LED驅動模塊如下圖所示。

以上就是這個問題的回答，感謝留言、評論、轉發。更多電子設計、硬件設計、單片機等內容請關注本頭條號：玩轉嵌入式。感謝大家。

這塊小電路板是為L(zhǎng)ED光源供電的電源。可能有人會覺得奇怪，為什么不把LED直接接到已有的電源上，而要在中間再加一個，不是多此一舉嗎？

LED之所以要加電源，是由其非線性特征決定的。所謂非線性是指電流和電壓的關系不是一條直線，而是一條類似指數形的曲線。

普通燈泡之所以可直接通到電源上，是因?yàn)橛面u絲作燈絲的白熾燈泡很像一個純電阻，比如220v40W燈泡在正常點亮?xí)r的電阻是1210Ω，通過電流為220Ⅴ/1210Ω＝0.18A。如果電壓上升或下降10%，功率分別是48.4W和32.4W，變化范圍在81%～112%之間，盡管功率變化稍大于電壓波動，但仍可繼續使用。

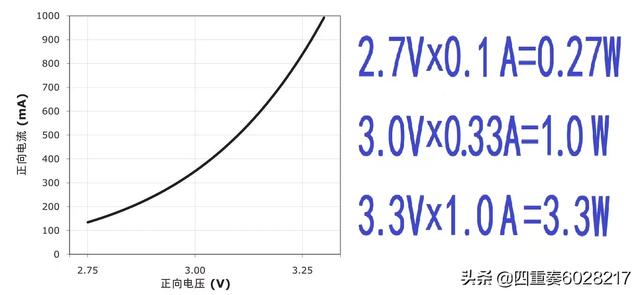

下面我們?cè)倏匆幌旅绹?guó)CREE白光LED的伏安曲線。同樣是電壓±10%但功率波動達27%～330%，

然而最致命的還不僅僅是電壓小幅波動引起的功率劇變，因?yàn)長ED還屬負溫度系數元件，即溫度越高內阻越小。從而在非線性和負溫度系數雙重作用下出現溫度和電流惡性循環，很快就會燒毀。

而普通白熾燈的電壓電流之間基本呈線性關系，并且是正溫度系數。當電壓升高時燈絲的電阻也隨溫度略有上升，對電流還有一定的抑制作用，不會進入惡性循環。

從以上對比可以看出，用于照明的大功率LED光源必須要用恒流電源供電，這就是那塊小電路板的作用。以上是我的回答。

歡迎評論，關注、點贊！

Led驅動電路，通俗易懂說，就是變壓器。把220v交流電壓轉換直流5v到32v電壓，不然電壓過高，會燒壞燈珠，而且led本身只能直流供電

加塊小電路板作用：

首先：因?yàn)長ED燈是由單個LED二極管組成而且每個LED二極管都是并聯聯接，每個LED二極管工作電壓0.4-0.6V之間。這塊電路板就是將家用220V交流電源，經過整流，濾波，穩壓變成0.4-0.6V直流電壓提供給LED二極管！

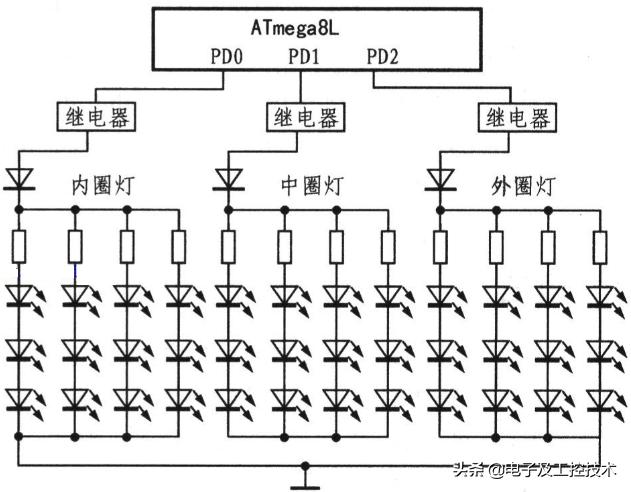

其次：有的LED燈具還需要分檔位功能，這塊電路板也集成了電子開關功能，方便用戶根據需要點亮LED個數節約用電！

是給led燈提供恒流電源的

主要還是電路板的作用?

電路板都是為了固定電子元器件并將各個電子元器件按電路連接關系連接起來。

LED燈具上的電路板一般包含LED驅動，LED裝配連接，LED燈光反射，為L(zhǎng)ED散熱4大作用。
