現在電視機出廠都沒有圖紙，怎么維修？其實，不光是電視機，現如今，任何電器都不給圖紙了。

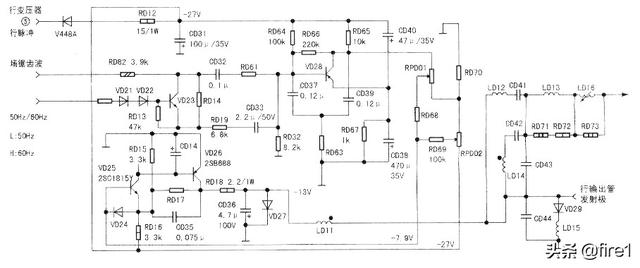

早年從事家電維修，那時候，不論電視機，音響，錄像機都是有圖紙的。

在圖紙中，你可以看到集成電路各腳的電壓值，重要管腳的波形等，以此，我們就可以運用學到的電子理論知識判斷哪里出了問題。那年頭，誰家的家電不是修修補補用上十多年。那時候，你的基礎知識越扎實，你的收益就越高。記得九十年代末年，修臺彩電就要收七八十元，攝錄像機更貴。

一些真正的維修高手由此發了家。

現在不一樣了，社會高速發展，電子行業更快，如果再修修補補用十年，電子科技行業還怎么發展，怎么更新換代。所以，任何電子產品都不提供圖紙，讓你無從下手。廠家都盼著你壞了趕快再買一臺。另一方面，集成電路高速發展，一個CPU里就可以有幾十億個晶體管，而在2000年奔騰4 CPU晶體管數量才4200萬。

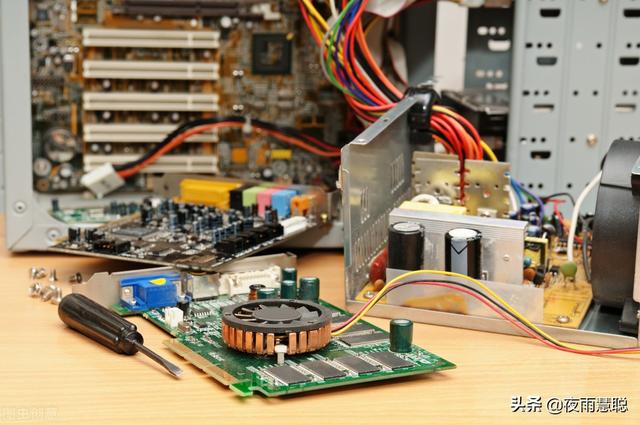

科技的發展速度前所未有，再加上納米技術的應用，我們的電子產品可以做得非常小，肉眼都看不到。你怎么修，根本無法下手。所以，現在的所謂維修變得十分簡單，大多都是以板級為單位的，修不好換板，換主板，換顯卡，換內存，動不動就換，以換代修。今天的維修工實際上技術含量低了，三個月的培訓后，你就可以上崗了。維修變得不再復雜，你會替換就行了。就拿你提到的電視機維修吧，里面就有三大塊，電源電路，控制主板和屏電路，有的干脆合成了一個板。壞了直接換就行了。哪像過去，一個CTR電視機偏轉線圈配不來我們需要自己繞制，線徑，圈數，阻抗等等參數都要吻合，不能半點馬虎，動手能力要求十分高。

可以這樣說，現在的家電維修不要說廠家不給圖紙，就是給了也沒有用。現在的電子產品實際上比過去復雜多了，電路功能也多了，如果每個元器件都列出來怕是夠一本書。

作為老一代維修工，我的感悟是，部分維修行業已經是夕陽行業了，修修補補的年代已經即將結束。不要抱怨，更不要留戀，舊的不去新的不來。

親愛的電子愛好者們，你們還在干維修嗎？還熱愛電子電器嗎？關注夜雨，我們共同面對未來。

以前采用顯像管的電視機，里面的電路比較簡單，大都采用三極管及小規模集成電路構成，修理時一般是對照圖紙查找故障，找到壞的元器件拆下來更換，而現在的液晶電視機電路比以前的顯像管電視機復雜很多，即使電視機出廠時帶有圖紙，一般水平的修理者也不一定能看懂，因為現在的液晶電視機采用不少新型的元器件，以前修顯像管電視機的電路知識很多都用不上。

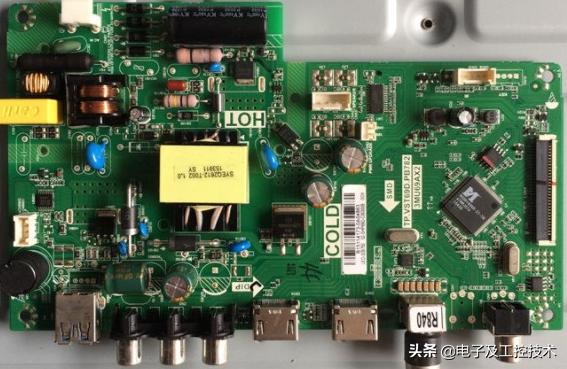

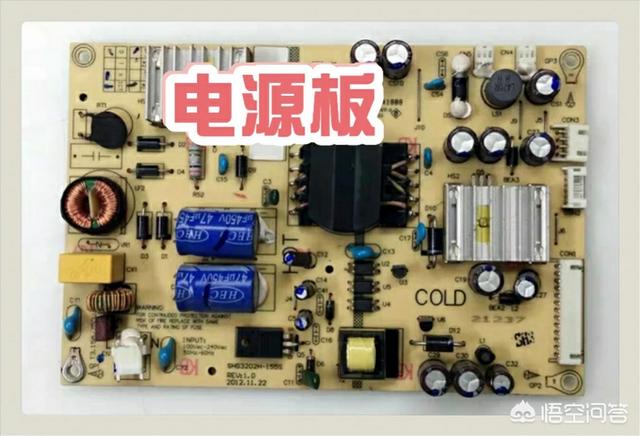

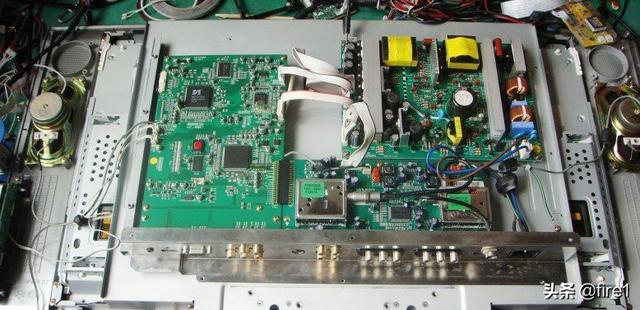

現在的液晶電視機一般都有主板、邏輯板、高壓板、遙控接收板及電源板等幾部分組成，它們大部分都是貼片元器件，元器件排列密集，查找故障及拆卸元件也比較麻煩，一般都是根據故障情況判斷是哪個功能板的問題，確認該功能板損壞后，一般都是換個同型號的功能板，很少有人再去根據故障查找是板上的哪個元器件壞了。

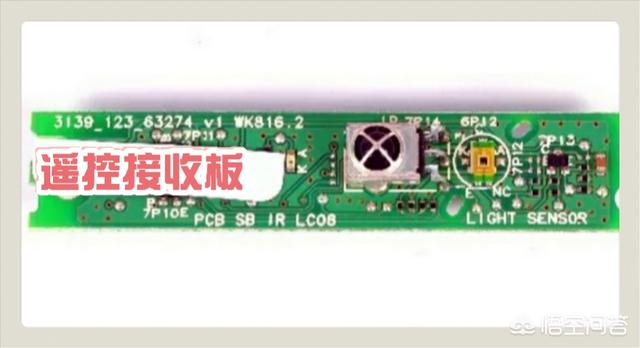

譬如某個電視機無法接收遙控信號，我們接先找到遙控接收板，測量看供電電壓是否正常，若供電電壓正常，就確認是遙控接收板故障，直接更換一個好的接收板即可。至于究竟是不是遙控接收板上的紅外接收頭壞了，一般沒人會去查找了，因為忙活半天確認是紅外接收頭的上拉電阻壞了，換個芝麻大小的貼片電阻，收費幾十元，可能顧客覺得被坑了（很少有顧客考慮到修理者查找故障花的時間），還不如直接換個接收板。

我是電子及工控技術，我來回答這個問題。我小時候大部分電視都是CRT 的黑白電視機。在購買電視機時都會在電視機的封裝箱內發現一份電視機原理圖，而現在買電視機時會發現在電視機封裝箱內就見不到原理圖了，代替的是一份電視機的操作說明書。那么對于沒有圖紙的電視機該如何維修呢？下面我與朋友們聊聊這方面的問題。

隨著電視機技術的發展，以前的CRT電視機都逐漸淘汰了，現在電視機都是液晶高清數字電視或者是等離子數字電視了，這些電視在屏幕尺寸、圖像清晰度、信道寬度以及數字電路的結構都有了很大的變化，再加上商家出于保護自己技術的知識產權意識增強這些都給維修帶來了挑戰。

如果像液晶電視出現了故障若沒有超過保質期都會找售后在指定的維修網點進行維修，如果超出了保質期，只有找專業的維修點去維修了，因為現在的液晶 數字電路集成度都非常高，在電路中運用了集成度非常高的SMT芯片，這些元件器件在拆卸和安裝方面都需要專業的工具才可以，不像以前的CRT電視機大部分都運用了分離的電子元器件，所出現的故障也都是硬件方面的故障，如果自己懂得些電視機維修技術的話自己都可以維修。現在的數字電視機大部分都是由硬件和軟件結合的，有的電視還有操作系統。比如我家的電視機就安裝了安卓的操作系統，這就給維修人員提出了很高的要求。

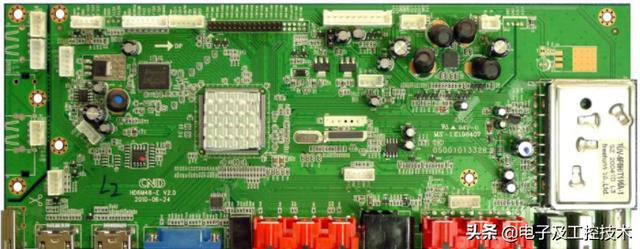

在硬件故障維修方面，如果有了很豐富的維修經驗的話對于一些常見的電視電路結構都很熟悉了，因為現在的電視都是按模塊化分成若干個電路控制板，比如開關電源電路板模塊、視頻與音頻解調電路板模塊、數字信號處理電路模塊等這些各個模塊都是用信號排線連接起來的。然后根據電路板上的元件特征就很容易辨別出來。根據故障現象就能夠大致鎖定什么電路部件出現了故障，可以不用原理圖；而對于新手維修人員來說剛開始肯定需要參考對應的原理圖。

液晶電視不僅有硬件故障，有時候還有軟件故障。對于軟件故障就需要一些燒寫器對程序進行燒寫的操作，根據以上的分析對于現代的數字液晶電視的維修在學會了有關原理的基礎上更注重的是維修經驗的積累，借助電路原理圖只是維修時的一種輔助手段。

以上就是我對這個問題的解答。歡迎朋友們參與討論，敬請關注電子及工控技術，感謝點贊。

根據經驗維修，現在的液晶電視機不比之前的CRT電視，CRT電視幾乎都是硬修，單獨更換某個電子元件修復，幾乎很少直接更換線路板，而現在的液晶電視各個部分都已經分開了，比如，電源板，主板，背光板，邏輯板，燈箱，液晶屏等。

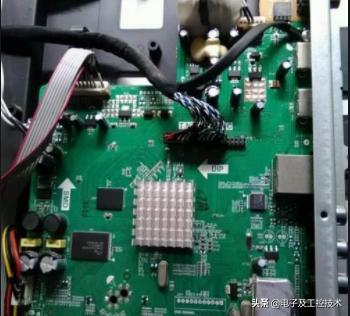

根據液晶電視的故障現象，心里就應該知道故障大致出現在哪幾個部分，有些故障現象，一眼就能看得出是哪里壞了，有些需要打開后殼進一步測量，鎖定了大概部分后，測量板子的關鍵點電壓，來具體判斷是哪一塊板出了故障，板子可以單獨修，或者也可以直接更換，電源板還可以單獨更更換某個電子元件修復，主板很多都集成化了，比如EMMC，BGA，都需要機器更換，人手工是無法更換的。

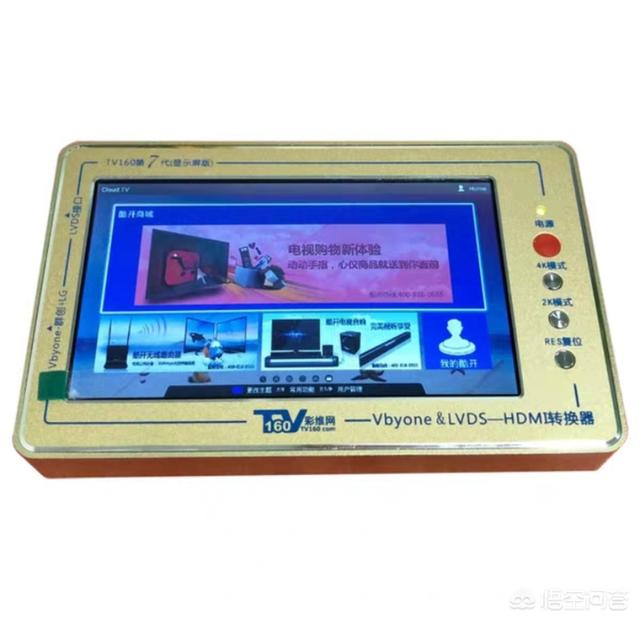

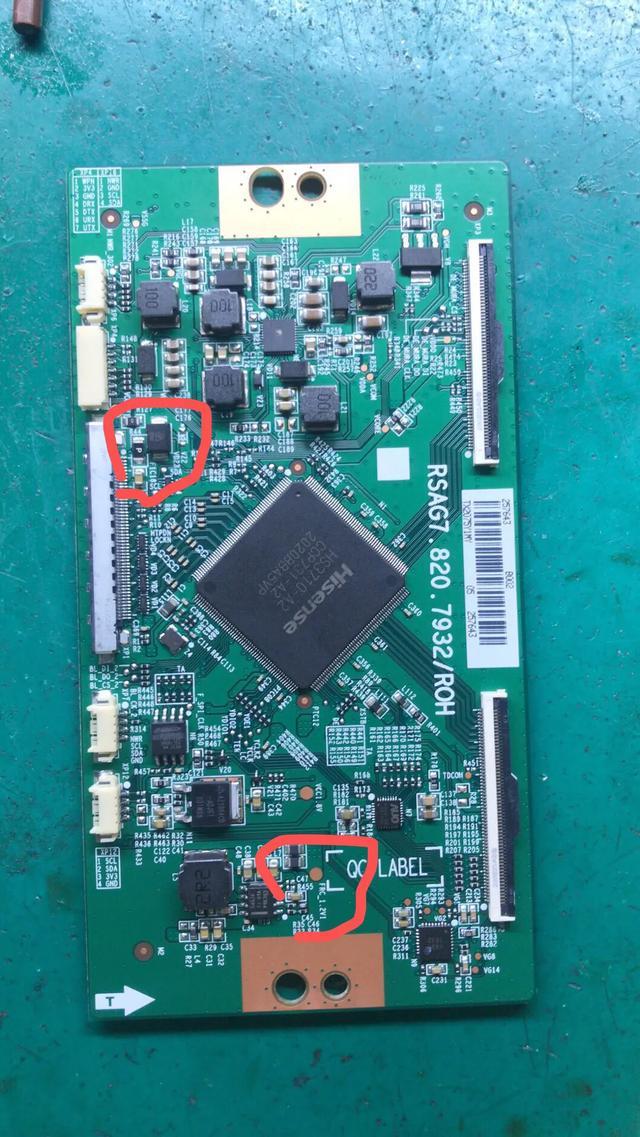

還有一些故障不容易判斷，是板子壞，還是液晶屏壞，最好是借助測試儀來測試，我經常用的是TV160，第七代，適用于各種主板連接，即便是單獨修主板，也不用拉機器，就可以測試，

現在的液晶電視機燈條故障較多，所以燈條測試儀也必不可少，修復燈箱時要敢拆卸液晶屏，小心操作即可，積累經驗，有了技術，才能修好電視。（個人觀點，非喜勿噴）

70一80年代電視機，空調都是分列原件，拆上拆下比較方面，憑經驗維修，眼肉能看到簡單的，不怎么嚴重故障能一次性順利介決。嚴重的1一2天也修不好。顧客還嫌收費貴，還擔風險。現代電子(電腦)，數字電路，液晶電視等，原件細小，更加精密，普通維修工具(萬用表)電烙鐵等更本無法維修，須配備各種儀器設備，如：頻率發生儀，振蕩器，毫伏表(電平表)，示波器(包刮焊接設備)等…。現在電子設備故障維修一般技術水平或嚴難故障無法維修，也不須要你維修，只有廠家包修期內進行包修。包修廠家碰上嚴重故障，也不一定能修好。最后還是整個模塊電路板換一塊介決問題。所以說現在很多電子設備，包刮通信，機器人，工業電子(電腦)都更換模塊板來介決，然后將故障模塊板送廠家維修，作為備用模塊板。現在電子設備沒有圖紙就是這個道理。供參考。

2018年以來，電視市場風云變幻，65寸以上大屏電視幾乎每隔不到一年，價格就接近腰斬！而在90年代初，工人一個月工資才一二百塊，家里花幾百元買一臺電視絕對一件大事，在90年代絕對屬于家庭第一重要家用電器的電視可以說已經成為價格最透明的家電之一，質量也變得越來越好。

90年代的老電視，下雨陰天，經常得用力拍一拍電視的“腦袋”，畫質才會逐漸清晰，但是現在的電視，不會有這種情況，90年代你買一臺電視回家，出廠會自帶一張詳細的電路原理圖，現在買的電視為什么不出廠帶圖紙了呢？難道僅僅是因為變便宜了？壞了不修直接換一臺？原因當然不止這個。

具體原因總結如下：

競爭極度激烈電視市場要求廠家極度重視品控

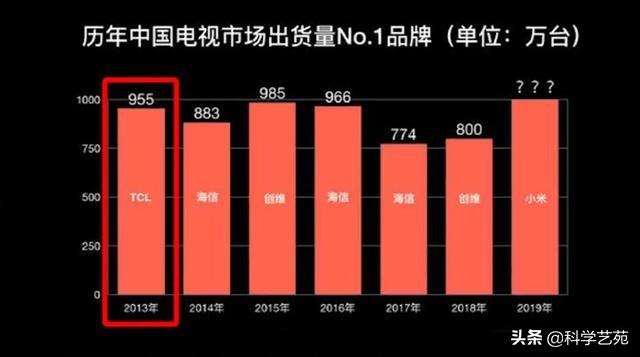

本來長虹、海信、TCL、康佳、三星、索尼、夏普、LG等眾多品牌在電視市場競爭了幾十年，在市場看似已經飽和的情況下，樂視超級電視突然進場，隨之小米、華為、榮耀、紅米等一眾互聯網品牌紛紛入局，2019年，看似新晉電視品牌才不到十年的小米硬生生的成為了中國電視市場第一名，而華為與榮耀在2019年以新生態產品智慧屏切入傳統的電視市場。

聚集了中國最優秀理工學生、科研費用最高的華為公司出手不凡，智慧屏搭載自研鴻鵠芯片，質量非常抗打，在這種紅海的市場競爭下，任何一個不重視品控的電視品牌，質量不要說出現明顯問題，即使質量提升不夠快，都會迅速被市場拋棄。

普通4K電視價格已經非常便宜，而且現在電視的特點使得維修圖紙不再重要

先來看幾個例子。2017年65寸電視動不動就4000塊錢左右，而2019年雙十一，某主流品牌（銷量為2019年中國市場第一名，并不是小眾品牌）最暢銷的65寸4K電視賣到了1999元，因為是雙十一，如果當天用信用卡支付的話，價格可以降到1799元！你想想，1799元買一臺中國電視市場銷量第一的品牌、65寸4K超高清電視、幾乎是最好用的安卓定制電視系統、互聯網領域僅次于蘋果Siri的人工智能語音服務，價格也太優秀了！

這還沒有結束，該主流品牌于2019年9月發布了70寸電視，首發價3999元，同樣纖薄機身的設計，4K分辨率，支持HDR，內置小愛同學，可進行語音控制，杜比+DTS雙解碼高性能喇叭。發布當月，各大媒體紛紛表示性價比爆棚，買買買！但是兩個月后雙十一，該型號70寸電視價格降到了2999元，也就是說兩個月降了三分之一的價格。

以前的電視，由于制造水平有限，一個人很難抬動的電視經常會出現問題，當時電路板集成度也沒有現在這么高，有了原理圖，電視真的壞了，找懂電路的人修一修還是可能的。而且90年代人們生活水平還不高，當時能花幾百元買一臺電視絕對是家庭里一件大事，即使電視出現一些小毛病，也不可能直接換掉。

但是現在的電視屏幕越來越大，隨著電子電路集成度越來越高，品控要求越來越嚴格，出現小毛病的幾率大幅度下降，而且集成度那么高的電路板即使出現了問題，返廠維修才是比較合適的選擇，況且現在的大屏電視容易壞的根本不是電路板，而是那塊大屏幕，抖音上經常有小孩戳破電視屏幕的視頻，這種維修必須要通過專業的維修師傅更換原廠屏幕，出廠電路原理圖就不那么重要了。

更何況現在電視價格極度便宜的情況下，你買時的價格可能是5000塊錢，等用了一年，同款電視價格可能已經降到了2500塊錢，而維修屏幕的錢大概也會到1000多元甚至更多，到那時，是換更新更便宜的電視，還是花大錢維修，你還得掂量掂量。

現在電視機出廠都沒有圖紙，怎么維修？

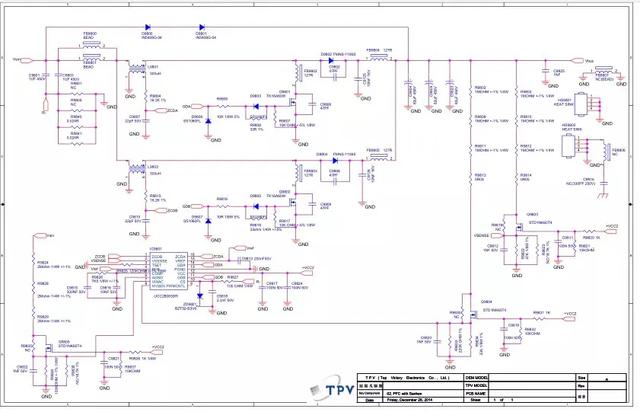

以前的電器，無論是電視機、收音機，還是洗衣機、電冰箱等，出廠時都會附帶電路原理圖，有么貼在電器銘牌上，有些復雜的電路圖還會在說明書中單獨打印。現在生產的電器，可能只有像電冰箱、飲水機等這類才會在銘牌上打印圖紙，電視機等這類電器出廠就不附帶圖紙了。這是為什么呢？

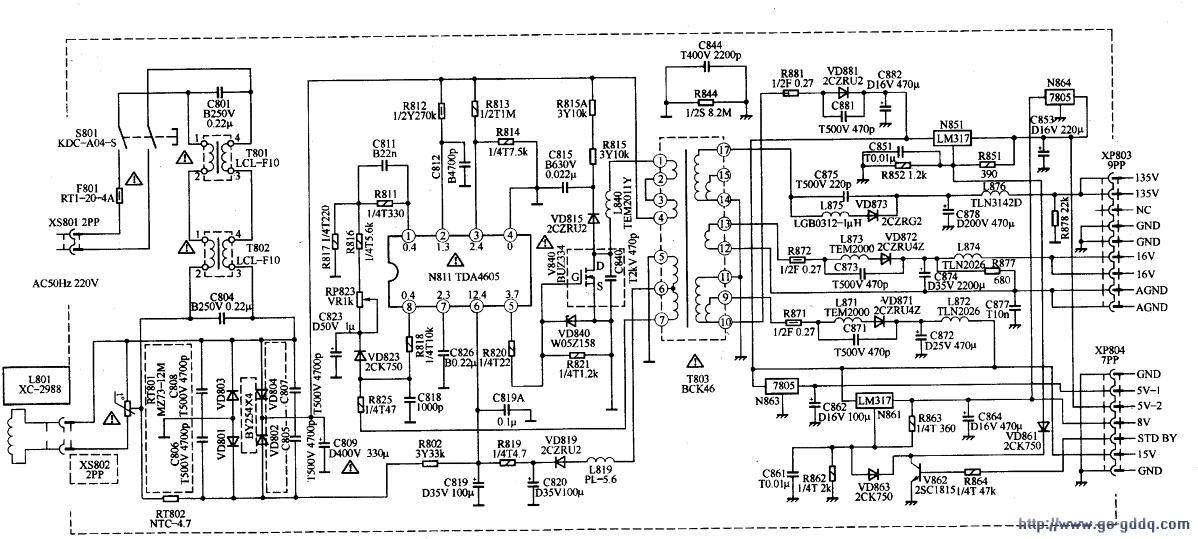

老式電視機的圖紙

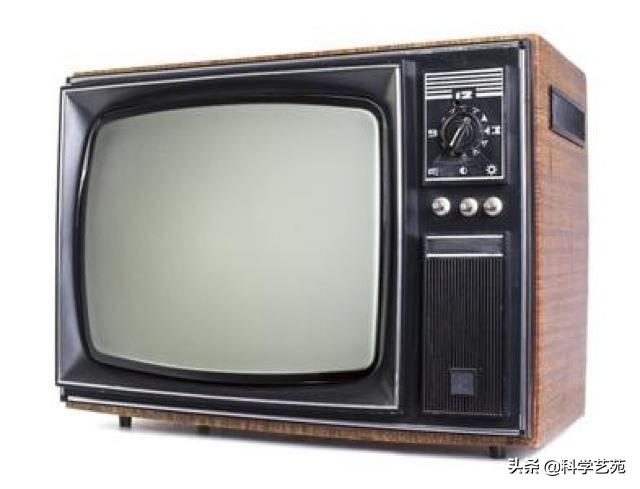

早期的電視機主要是CRT也就是顯像管的電視，內部的結構基本是特殊信號處理的部分使用芯片，外圍的電路基本上還是由分立元件構成的。所以這類電視只要熟悉它的基本工作原理，雖然每個品牌型號的內部電路有差別，但是基本上是大同小異的，就能夠基本掌握對一些故障的判斷與維修。

因為外圍分立元件較多，為了維修方便，電視機出廠時，一般都會隨之附帶電路原理圖，方便查找故障。

新電視的原理

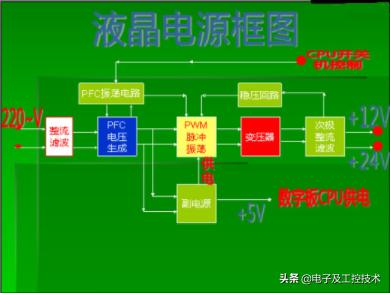

老式的顯像管電視，除了現在還在使用的，已經基本上不生產了，代替的都是液晶電視了。液晶電視的內部結構和工作原理，雖然有些地方和CRT相似，但這也只是極少部分的電路，并且隨著芯片制造與集成化技術的發展，現在的電視信號處理部分已經全部集成，甚至使用一個主控芯片就能夠把信號處理部分的工作完成。當然，除了信號處理部分，還有液晶驅動與顯示電路部分，電源電路等等。這些電路使用的分立元件已經非常少。雖然在整體結構上，使用的元件少了，但是這并不意味著維修的難度降低了。

對于液晶電視的維修，不僅僅需要對每一部分電路有所了解，并且某些芯片的更換，也是需要專業的工具；部分由于系統和固件造成的故障，還需要通過電腦進行下載，這些都是需要有一定基礎和經驗的。

所以，對于現在的電視，已經沒有必要附帶圖紙。一方面是，如果附帶的圖紙把每一種芯片的控制都詳細標明，圖紙可能會非常復雜；如果不詳細，對維修來講又沒有太大意義。換句話說，有經驗和會修的人，是不需要圖紙的，如果沒有一定的基礎和經驗，即使有圖紙，也是不容易維修的。

還有哪些電器會附帶原理圖

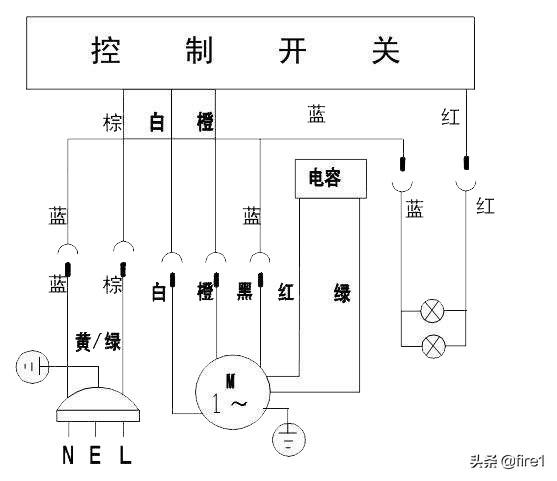

現在生產的電器，只有結構比較簡單的，比如飲水機、抽油煙機等才會附帶原理圖，即使附帶了原理圖，控制部分因為大多使用了芯片和單片機，也不會詳細畫出，而是以整個控制模塊或者主板代替。并且有些電器的主板為了防塵防水（比如洗衣機），整體都灌封了樹脂，維修起來也是十分困難的，而廠家售后的維修，也基本是以代換整個主板為主。

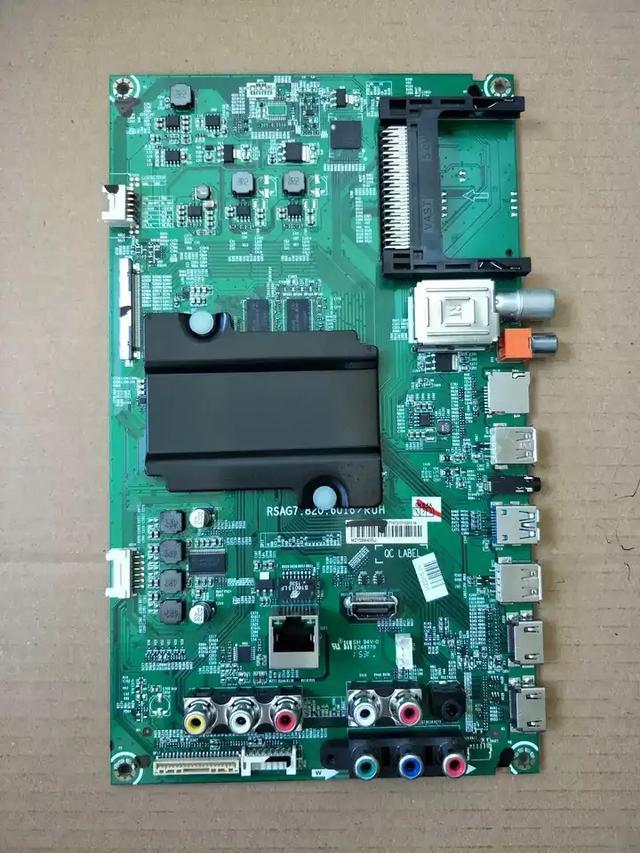

我是做工廠電子產品維修的，在這里發表一下自己的觀點。現在的電視主板電源板集成化很高，就算有了圖紙電路圖，也就能測量判斷。主板都是集成電路，BGA封裝的主控芯片，和程序芯片。一般的維修店是無法更換的，需要專業的BGA返修站。

有的甚至是三層四層的PCB板材，線路找起來確實麻煩又浪費時間。現在的個人維修確實不好干，最多的就是換板，很少有做到對板子進行維修的。現在的維修一般都是簽約公司售后。片區負責制，所需的維修物料均由廠家提供，這樣才更有時效性。

現在各品牌電視，售后服務都挺完善，一般是整機保修一年，液晶顯示器主板電源等主要部件保修三年。各地區售后服務網點都配置合理。基本各縣區至少一個售后網點配置。客戶需要維修服務時，提供臨時備用機服務，或者置換服務。所以說提供電路圖紙已經沒有太大意義，非專業人士也無法進行拆機維修。提供圖紙顯得就沒有那個必要了。

現在的電視，廠商一般都有指定的定點維修，或者說上門服務，就像空調冰箱一樣，所謂保修。這也是不提供什么圖紙的原因之一。

第二，就是為了知識產權的保護，以前這方面廠商不重視。

第三，也是最主要原因，現在的電視跟以前大大的不一樣，以前的電視都是大屁股，現在的都是超薄的了。現在的電視的各種電子元件都是集成化，非常的小，普通的維修工具根本維修不了，現在的電視壞了，基本都是整個電路板換掉，而不是像以前那樣換掉一個二極管之類的，所以，這也是為什么現在的維修電視為什么這么貴的原因，以前可能就十幾塊錢就可以了，現在動不動就是上百塊錢。其實現在的維修根本就不用看圖紙，維修得跟快，直接換大件。

說的比較通俗點，以前的電路板像像許多的山峰在一塊地組合在一起，而現在的電路板，就是一塊平地，沒有什么山峰，全埋地里面了。

我是電子和工業控制技術，我將回答這個問題。小時候，大多數電視都是CRT黑白電視。購買電視時，您會在電視包裝盒中找到該電視的示意圖。現在，當您購買電視時，您會發現在電視包裝盒中看不到示意圖。相反，您會找到電視機。操作說明。那么如何修理沒有圖紙的電視呢？讓我和我的朋友們談一談。隨著電視技術的發展，以前的CRT電視逐漸被淘汰。現在的電視都是液晶高清數字電視或等離子數字電視。這些電視具有屏幕尺寸，圖像清晰度，頻道寬度和數字電路的優勢。結構發生了很大變化，再加上商人保護自己的技術知識產權的意識增強，這些給維護帶來了挑戰。如果液晶電視出現故障，并且沒有超過保修期限，則售后將在指定的維修點進行維修。如果超過了保修期，則由于當前的LCD數字電路集成度很高，因此只能由專業的維修中心進行維修。該電路使用了高度集成的SMT芯片。這些組件需要專業的工具才能拆卸和安裝。與以前的CRT電視不同，大多數CRT電視使用單獨的電子組件，這可能會引起故障。這也是硬件故障，如果您了解某些電視維修技術，則可以自己維修。當前的大多數數字電視是硬件和軟件的組合，并且某些電視具有操作系統。例如，我的電視機上安裝了Android操作系統，這對維護人員提出了很高的要求。在硬件故障維護方面，如果您有豐富的維護經驗，您會熟悉一些常見的電視電路結構，因為現在電視根據模塊化被分為幾個電路控制板，例如開關電源電路板模塊，視音頻解調電路板模塊，數字信號處理電路模塊等模塊均通過信號電纜連接。然后，可以根據電路板上組件的特性輕松區分它。根據該故障現象，可以大致鎖定哪個電路部件發生故障，并且可以省略示意圖。對于新手維護人員，有必要在開始時參考相應的示意圖。液晶電視不僅具有硬件故障，而且有時還具有軟件故障。對于軟件故障，一些程序員需要對程序進行編程。根據以上分析，現代數字液晶電視的維修是在學習原理的基礎上，更加注重維修經驗的積累。借助電路原理圖，這只是維護期間的輔助手段。以上是我對這個問題的回答。歡迎朋友參加討論，請注意電子和工業控制技術，謝謝您的好評。
