因?yàn)檫@次疫情來(lái)的太突然，口罩的需求在一天之內(nèi)，需求量直接上漲了1000倍以上。大量的企業(yè)生產(chǎn)熔噴布，和口罩機(jī)。
但是熔噴布不是好隨便生產(chǎn)的，韌性差的問(wèn)題，不是一個(gè)單方面的原因。

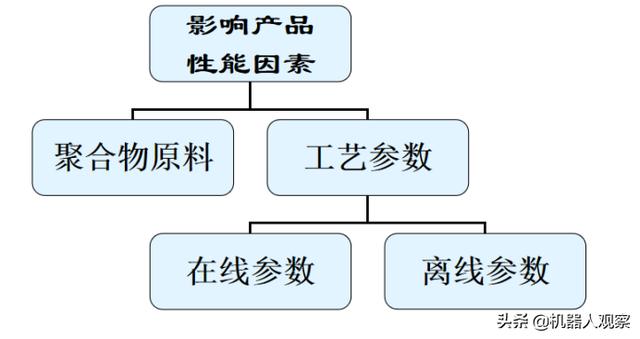

熔噴產(chǎn)品的性能主要指物理機(jī)械性能，如產(chǎn)品的強(qiáng)力、透氣性、纖維直徑等，因熔噴工藝復(fù)雜故影響因素較多。
這里說(shuō)一下韌性差，可能存在的原因。
一、可能是聚丙烯顆粒

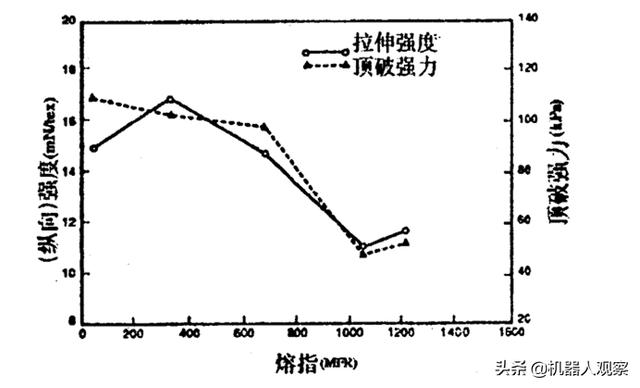

聚丙烯顆粒的熔融指數(shù)（MFI）與熔噴非織造布拉伸強(qiáng)力和頂破強(qiáng)力有直接關(guān)系。
聚合物分子量越低，熔融流動(dòng)指數(shù)(MFI)越高，熔體粘度越低，越能適合于熔噴工藝較弱的牽伸作用。
熔融指數(shù)越高，熔噴形成單纖維的強(qiáng)力越低，纖網(wǎng)的強(qiáng)力也低。
實(shí)際生產(chǎn)中，應(yīng)選用MFI大的聚丙烯還是小呢？
MFI小：可生產(chǎn)強(qiáng)力較高的熔噴非織造布。
MFI大：產(chǎn)量高、能耗低。因此當(dāng)前趨勢(shì)是采用較高的MFI原料。
最早應(yīng)用的聚丙烯，其分子量高，MFI較低（12g/10min）。
隨科技的進(jìn)步，MFI為12的聚丙烯很快就為MFI35的所取代，同時(shí)出現(xiàn)了專為熔噴工藝所用的聚丙烯，其MFI高達(dá)1500（進(jìn)口）。
也就說(shuō)，如果你發(fā)現(xiàn)生產(chǎn)出來(lái)的熔噴布“太脆”，先看看原材料的熔融指數(shù)情況。具體怎么看這個(gè)參數(shù)，那就要看你是從哪個(gè)地方買的原料來(lái)說(shuō)了。
二、熔噴工藝上面找原因。
（1）是不是熱空氣的氣流太小的原因。

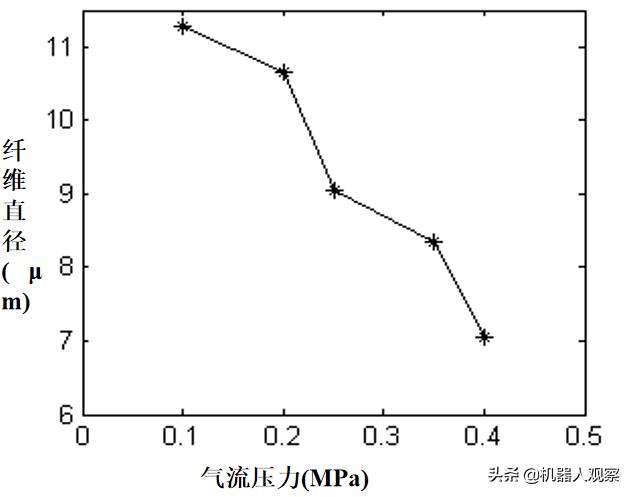

熱空氣速度↑：
纖維直徑↓；
單纖維相對(duì)強(qiáng)力↑ ；
纖網(wǎng)中纖維間的粘合效果↑，非織造布強(qiáng)度↑。
但這也不是說(shuō)，熱空氣氣流速度越大越好。速度過(guò)大會(huì)形成“亮點(diǎn)”現(xiàn)象。就是直接吹成一各個(gè)小疙瘩，小團(tuán)子的形狀。專業(yè)術(shù)語(yǔ)叫“shot”現(xiàn)象。
三、是不是熔噴模頭的溫度太高了

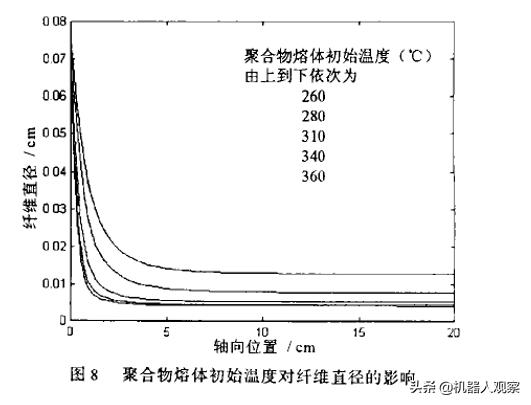

溫度越高，熔體粘度越低，纖維越細(xì)。
但熔體粘度過(guò)小會(huì)造成熔體細(xì)絲的過(guò)度牽伸，形成的超短超細(xì)的纖維會(huì)飛散到空中而無(wú)法收集，因此熔噴工藝中聚合物熔體粘度并不是越小越好。這種時(shí)候有時(shí)還會(huì)伴隨“飛花”的現(xiàn)象，就是沒(méi)有聚散的纖維在空中。
熔噴布的生產(chǎn)工藝并不難。難的是成型的工藝，需要經(jīng)驗(yàn)積累去調(diào)整設(shè)備。所以不是那么容易進(jìn)入的一個(gè)領(lǐng)域。
