發光二極管用交流220V電壓點亮，簡單的方法就是串聯限流電阻。下面分別介紹一下普通亮度的發光二極管和高亮度發光二極管用220V交流電壓點亮的方法。

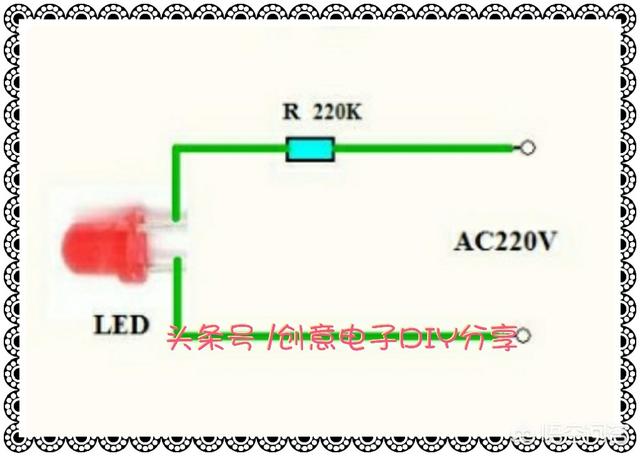

▲ AC220V點亮普通亮度的發光二極管。

普通亮度的發光二極管比較耐用，即使加在其兩端的反向電壓較高，將管子擊穿，但只要反向電流不大，反向電壓撤去之后，管子還可以恢復正常工作，故這類管子只要串聯一個200～300KΩ的限流電阻接于交流220V電路即可工作。電路如上圖所示，限流電阻R一般選用?W的金屬膜電阻即可。在220V交流電的負半周雖然LED是處于擊穿狀態，但電阻R取值較大，不會造成熱擊穿損壞。

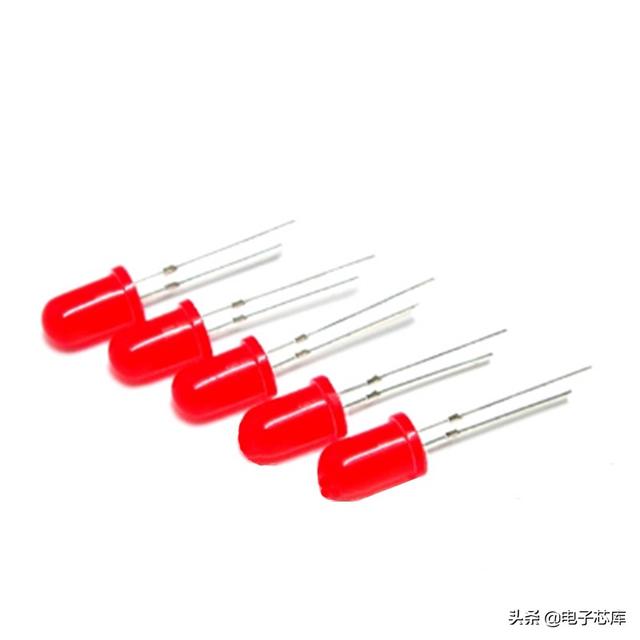

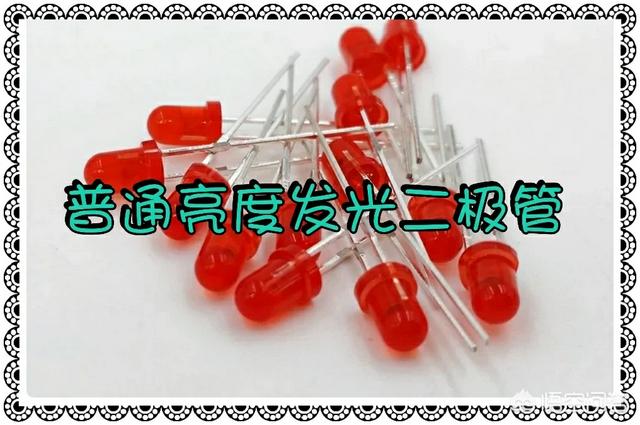

▲ 紅色普通亮度的發光二極管。

對于白色、藍色以及透明封裝的各種小功率高亮度發光二極管，其比較脆弱，并且耐壓值也較低，若加在其兩端的反向電壓高于其耐壓值管子很容易擊穿損壞，故這類管子接于220V交流電路中，必須加一個1N4007之類的整流二極管，否則管子很容易損壞，具體電路如下圖所示。

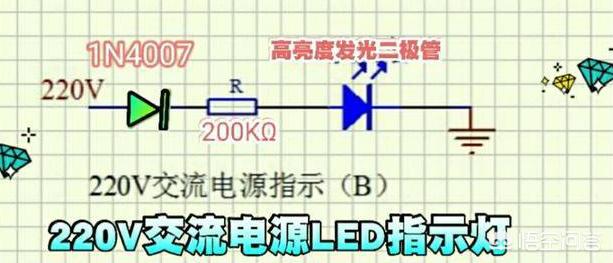

▲ AC220V點亮高亮度發光二極管。

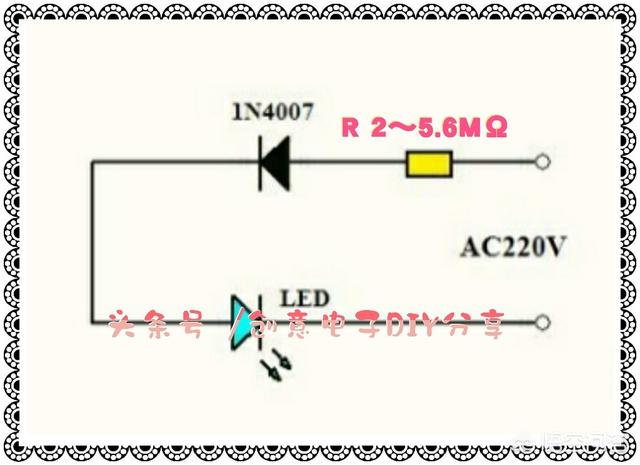

圖中的1N4007即為整流二極管，可以防止高亮度LED在220V交流電的負半周被擊穿。由于高亮度發光二極管在百十μA的電流下即可發出較亮的光，故驅動高亮度發光二極管時，限流電阻最好取值在MΩ級，否則作為220V電源指示燈亮度太高了，影響晚上休息。

若想了解更多的電子電路及元器件知識，請關注本頭條號，謝謝。

發光二極管接在220V電路非常簡單，主要是限流

發光二極管接在220V電路只能用作指示燈用，適合非常小電流的使用，直接串上一個200~300K電阻就可以了，當然還有其它的接法

阻容降壓限流接法

• 這種接法可以把高度提高一些，可靠性也會更高。
• 電容可以是0.1U ,電阻470K ,二極管用1N4007
• 因為普通電容不適合串接在交流電源中，需要選用阻容降壓專用的電容，調整電容的大小可以調整電流大小

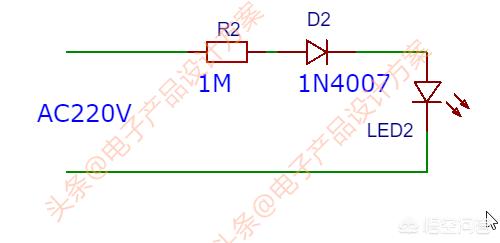

二極管加電阻方法

• 增加二極管，可以有效防止LED給反向擊穿，大大提搞可靠性，可以用高耐壓的1N4007
• 電阻可以根據實際情況進行調整，至少100K以上
• 大家還有其它好的接法嗎？不妨留言討論一下！


歡迎關注@電子產品設計方案，一起享受分享與學習的樂趣！關注我，成為朋友，一起交流一起學習

• 記得點贊和評論哦！非常感謝

單個發光二極管LED接在220V電路一般作為電源指示電路用，比如我們日常用到的插排的指示電路就是用的發光二極管；那么還有用幾個、十幾個甚至幾十個發光二極管LED串聯起來接在交流220V電力上的，這種接法一般是做節能燈使用。下面和朋友們聊聊這方面的問題。

單只發光二極管LED接在220V電路上

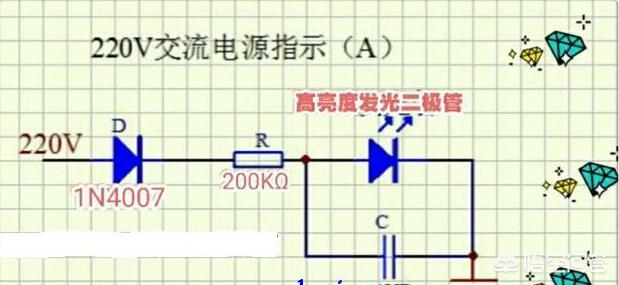

單只發光二極管LED接在220V電路上首先要考慮通過它的電流的控制，因為我們知道一般發光二極管的允許通過的電流大約在1毫安-20毫安之間。當電流在 1mA～5mA 之間變化時，隨著通過發光二極管(LED)的電流越來越大，我們的肉眼會感覺到這個LED燈越來越亮，當電流從 5mA～20mA 之間變化時，我們看到的發光二極管LED的亮度基本上沒有什么太大變化了。當電流超過20mA 時，LED 就會有燒壞的危險了，電流越大，燒壞的也就越快。所以我們在使用過程中應該特別注意它在電流參數上的設計要求。有時候為了消除LED燈的閃爍感，我們會在燈的兩端并聯一個電容然后在串聯一個IN4007二極管，這樣效果會更好，如下面的圖所示的那樣。

我們知道發光二極管LED是二極管中的一種，因此和普通二極管基本是相同的都具有單向導電性，二極管有正極和負極之分，有時也稱之為陽極和陰極，這樣方便在電路上觀察，方向必須接對了才會有電流通過讓LED 小燈發光。使用時一般都會在LED發光二極管上接上一個電阻，如下圖所示的那樣。

題目講到 了我們要接入的 VCC 電壓是交流220V，發光二極管自身壓降大概可認為是 2V，那么大部分的壓降要由串在起電路上的 電阻倆承受。那么它承擔的電壓應該是多少呢？我們根據LED的電流范圍是1~20mA 的話，就可以根據伏安特性，把這個電阻的上限和下限值求出來。(VCC - 2)/I= R當電流是 1mA 的時候，電阻值是 300K；當電流是 20mA 的時候，電阻值是 150K 歐，也就是 電阻的取值范圍是 150K~300K 歐姆。這個電阻值大小的變化，直接可以限制整條通路的電流的大小，因此這個電阻我們通常稱之為“限流電阻”，如下圖我們就選用了200K的電阻。

多只發光二極管LED接在220V電路上

現在家庭都用到了節能燈，利用高亮度LED制作的節能燈不但節能效果非常顯著而且其亮度也非常高，受到我們老百姓的喜歡。下圖就是一個用38個高亮度LED制作的節能燈，這38個LED通過電阻的限流、整流、濾波直接是接在交流220V的電壓上的。

這也是多個LED接在交流220V電路上常用的一種方法。以上就是我對這個問題的解答，歡迎朋友們參與討論這個話題！敬請關注電子及工控技術！

發光二極管接在交流220V上大多都是用作電源指示作用，最簡單的方法就是接個限流電阻，根據發光二極管的類型來選擇限流電阻的大小，下面請看點亮發光二極管的幾種方法。

交流220V點亮發光二極管

一、限流電阻。對于一般的發光二極管來講，工作電流取值1mA～15mA就可以，只要選取200KΩ～1MΩ的電阻即可，具體亮度可以通過調整限流電阻的大小來改變。

二、二極管加限流電阻。交流電壓通過整流二極管之后變為脈動直流電，然后再經過限流電阻加在發光二極管上，這樣做的好處就是可以防止反向電壓擊穿發光二極管。

三、阻容降壓點亮發光二極管。如上圖，交流電經過電容限流之后，點亮發光二極管，電容可以選擇0.1μf～0.22μf的滌綸電容，耐壓值一定要高于400V，圖中的R1電阻為泄放電阻，斷電后為起到對電容放電的作用。

以上為幾種常用的發光二極管點亮方法，上面兩種一般作為電源指示作用，第三種一般是作為照明使用。

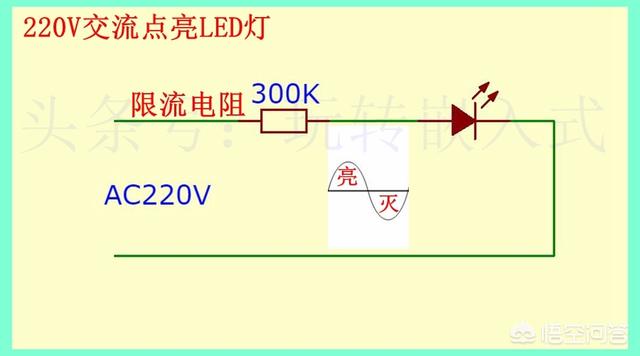

發光二極管接在220V中的電路并不復雜，將發光二極管和限流電阻串流后接入220V電路即可。所構成的電路原理圖如下圖所示。

圖中的電阻起到限流作用，防止電流過大將發光二極管燒壞，其取值一般為300K，由于交流電是有方向的，所以圖中的發光二極管只亮半個周期，由于人的眼睛具有余輝效應，并不會看出閃爍，在負半周期發光二極管處于擊穿狀態，由于限流電阻大，反向電流小，二極管不會被損壞。這個電路原理簡單、成本低，所以比較常用，如插座中所用的電源指示燈就是利用這種原理來實現的。

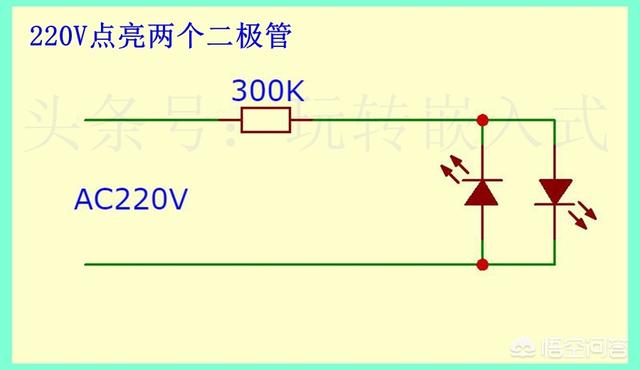

還可以將兩個二極管反向并聯后和限流電阻串入220V交流電路中。在每半個周期只有一個二極管被點亮，同時點亮的二極管可以避免另一個二極管處于反向擊穿狀態，所以在交流電的一個周期中，兩個二極管交替被點亮，并且避免處于反向擊穿狀態，提高了使用壽命。

以上就是這個問題的回答，感謝留言、評論、轉發。更多電子設計、硬件設計、單片機等內容請關注本頭條號：玩轉嵌入式。感謝大家。

把發光二極管接到220電路里方法很多……

可以用恒流源供電，把多個發光二極管串聯使用。也可以變壓器或開關電源降壓，把合適的電壓加到發光二極管兩端。還可以阻容降壓，把合適的電流加到發光二極管上。最簡單的辦法是電阻限流，只需一個合適的電阻就可以了。

單個發光二極管電流大約10mA,電壓一般3伏左右。所以大多選用150K電阻串聯在220電路中。

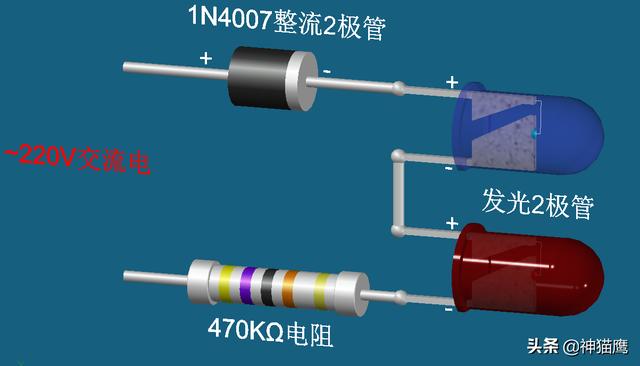

最近幾天看到有愛好者在評論區，好奇地問我，圖中發光2極管分正、負極的情況，我把原來的圖進行了一下修改，讓我等小白愛好者看得更加具體，明白。

我給插座加裝兩個電源指示燈，持續通電好幾個月了，也沒啥問題。用的是這辦法：

兩支發光2極管串聯放中間，把整流2極管和電阻分別放兩邊，避免發光2極管的引腳直接接觸交流電，用烙鐵和焊錫絲把引腳焊住。

另外說一下，有些地區的交流電壓長期保持在230V~250V高位之間浮動，在保證基本發光的情況下，應該盡量選擇阻值更大一些的電阻，保護發光2極管不被燒毀。?

發光二極管，他是二極管的一種，當然也遵循二極管單向導電的特性。然而他正向導通電壓肯定是沒有310伏特的直接接在市電上肯定是會燒壞的。這就要用到限流電阻了，但是用多大的電阻呢，這就要通過計算的我們以FG313003紅色5MM的插件燈珠為例。他的正向導通電壓小于2.5V，正向電流最大50mA。因為市電是AC220伏的交流電，他的電壓是變化的峰值電壓大約310伏，通過歐姆定律計算可知R33=（310-2.5）/10mA=30.75KΩ，發光二極管電流我們取10mA，當然這樣做是有原因的因為如果電流太小的話，因為市電是50赫茲的交流電，那他只有導通半個周期也就是0.01秒，而人的視覺暫留時間大約0.05-0.2秒，在范圍內，也就是說人是感覺不到的。當然如果電流大一些，發光二極管由于有節電容，當在負電壓時會緩慢熄滅。這也就然保證不會那么明暗交替了。

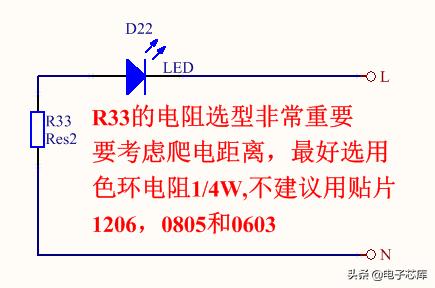

最終要的一點就是限流電阻的選型，功率和阻值不用說，因為它兩端的壓降最高有近300多伏。爬電距離是要考慮的，所以我不建議使用那些封裝引腳間距比較小的電阻如1206，0805甚至0603容易造成電阻焊接短路，甚至市電因焊接問題直接加在二極管兩段造成擊穿發光二極管。

想要把發光二極管接在220V交流電上，最簡單、最節約成本的方法是串聯一個200KΩ~500KΩ左右的大電阻。這種方式在插線板的指示燈上就是這么接的，對于民用商品來說，成本能省就省，哪怕是一個二極管或電阻。

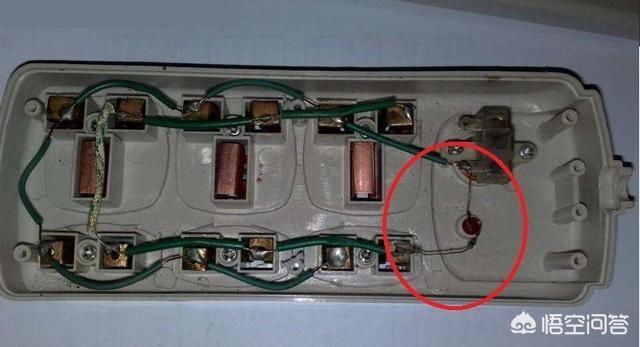

▲插線板內部

▲220V接LED電路

雖然紅光LED能走15mA左右的電流，但是其反向耐壓值比較低，一般只有幾十伏左右，只有串聯足夠大的限流電阻使其阻抗與LED的反向阻抗相當才能分壓減小LED承受的反向電壓。因此，串聯電阻要足夠大才能確保LED指示燈的壽命。

若按15mA的電流計算，限流電阻R=(220V-2V)/15mA≈14.7K左右。很明顯，直接接14.7K左右的電阻LED直接燒了，因為其扛不住220V如此高的反向電壓。所以必須串聯足夠大的電阻將LED的工作電流控制在1mA以內，才能確保LED能夠正常工作。

串聯一個整流二極管

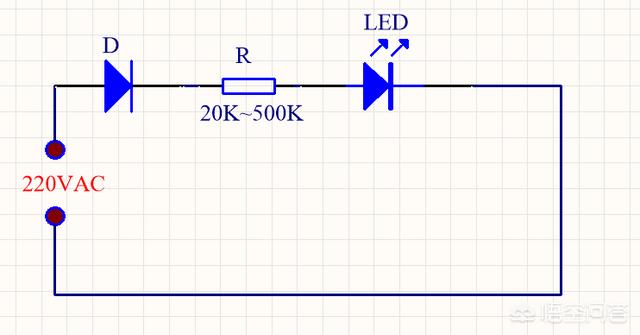

串聯一個整流二極管后，反向電壓就會被二極管截止，這樣LED發光二極管的壽命更長，其可工作的電流更大。如下圖所示，正向串聯一個1N4007整流二極管，限流電阻最小可為20K左右，也就是能使LED工作在最大電流15mA上。注意220V交流電的最高電壓為220*1.414≈311V左右。311V÷15mA≈20KΩ。串聯二極管可減小限流電阻使LED更亮。

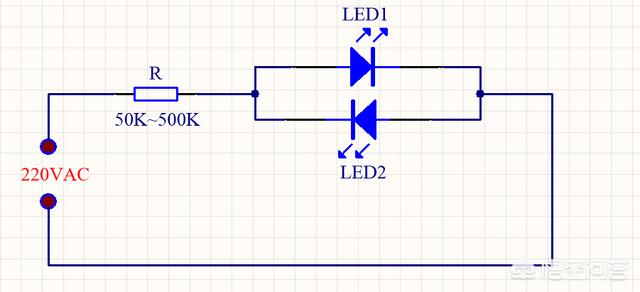

正反并聯LED發光二極管

正反并聯LED發光二極管可充分利用交流電的正負半周期，正半周期發光二極管LED1亮，負半周期發光二極管LED2亮，其原理如下圖所示。正反向并聯發光二極管可削弱發光二極管承受的反向電壓，限流電阻可小至50K左右，為了防止電壓沖擊，最好不要使發光二極管工作在其能承受的電流最大極限值上。若對LED的亮度無要求，限流電阻越大，LED的壽命越長。

以上是本人的回答，答題不易，如果覺得還可以別忘了點個贊哦！若還有什么不明白的地方請評論區下方留言，若想了解更多相關知識，請關注本頭條號，會持續更新內容，謝謝支持！

最佳答案:用一只IN4007二極管，加一只1／8瓦150k~180k的電阻,再加上發光二極管，這三個元件焊接在一起。兩頭接到220伏電路中，就好了。
