膩子的作用在于墻面找平。

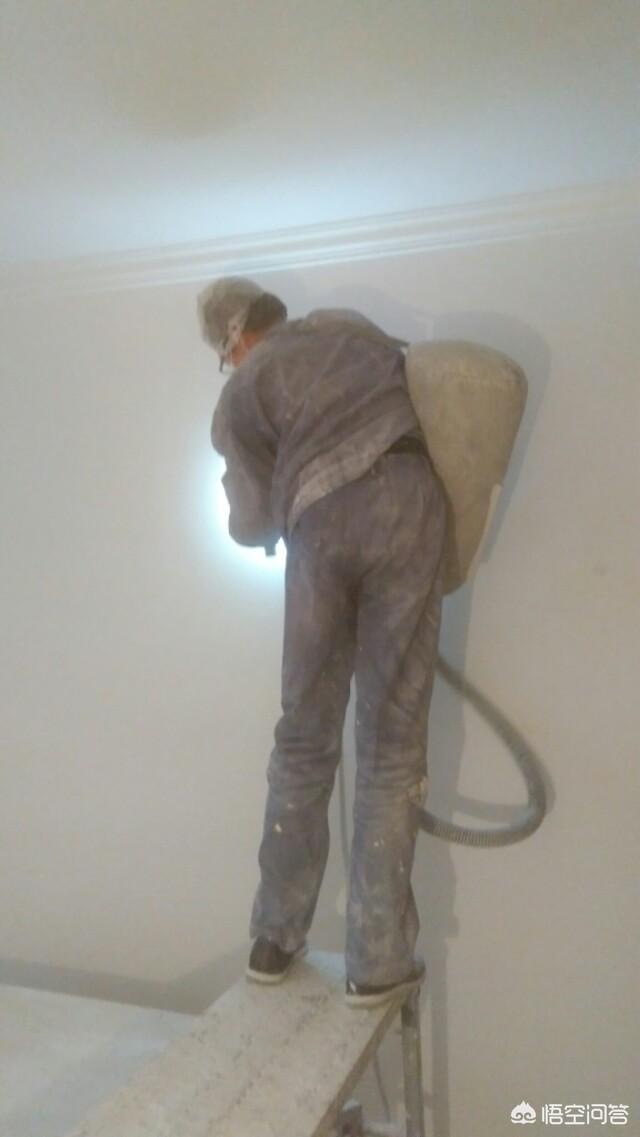

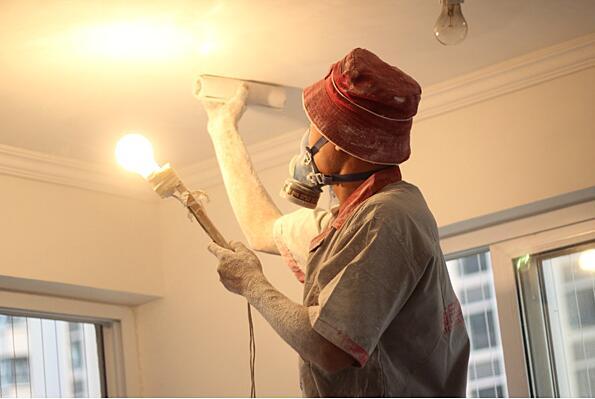

噴漆當然更精致點。后期上乳膠漆是還要用細砂紙在手提燈下打磨平整。不然后期燈光一照，坑坑洼洼特別難看。

壁紙的話，要特別注意膩子厚度和壁紙用的膠。環保，粘度適合。

粘度太弱，容易起皮。

粘度太墻，吸掉膩子脫落。

對于這個問題，我來詳細說一下。其實問這個問題的時候我感覺到絲淡淡的憂傷，就像有人問你，這里有柜子嗎？有的話后面就不貼磚了，好聽點就是節約了材料，不好聽點就是偷工減料。

不管是墻面貼墻紙墻布還是刷乳膠漆，工藝基本相差無二。貼墻紙墻布，先刮膩子灰然后打磨，再貼墻紙墻布。刷乳膠漆，先刮膩子灰然后打磨，再刷漆。大家應該也懶得出來基本一樣，但這里面有隱含的不一樣的地方。

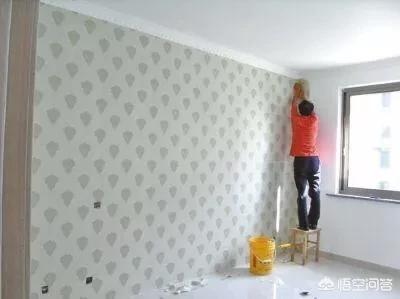

墻紙墻布對墻面要求很高，如果前期墻面膩子灰處理不好，后期貼墻布墻紙，墻面是皺的，貼不平，做工非常要細。

那乳膠漆呢？相對沒那么嚴格，因為后期檢查的只有肉眼，一般情況下有點兒不平肉眼看不出來。

上面是從樂觀來講的。

主觀來講，肯定說貼墻紙墻布和刷乳膠漆對墻面厚度，膩子灰遍數有要求，合理安排，提前預知。

你好，我是做家裝設計施工的老小趙，很高興回答你這個問題。

看了幾個回答，感覺都沒說在點子上。

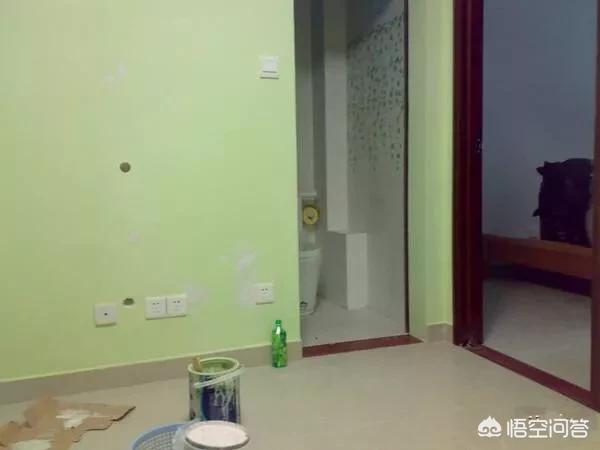

膩子的作用確實是為了墻面更加平整，找平后好上面層，面層也就是常用的乳膠漆，壁布或者壁紙。

那用壁布壁紙或者乳膠漆對墻體的平整度有差別要求嗎？

這個是沒有的，都是正常施工，正常打磨的。

那差別在哪里呢？

差別在墻體裂縫處理上。

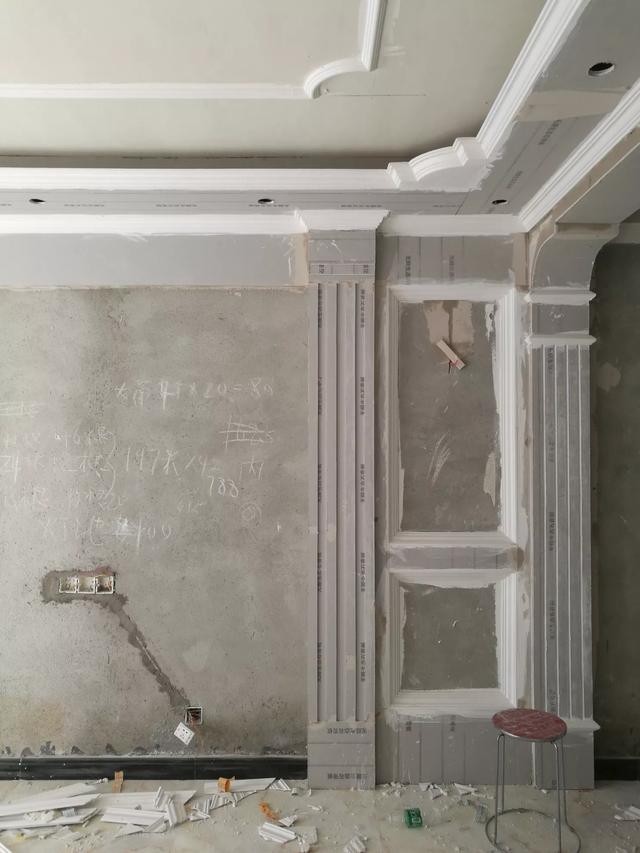

咱們現在居住的商品房基本都是框架結構，都是混凝土現澆墻體加后期砌的加氣塊墻體。由于房間內溫度的溫差，濕度的大小不同，再加上房子本身的沉降原因，混凝土現澆墻和加氣塊墻的收縮比例就不一樣了，這樣就容易在兩者交接的地方形成垂直的裂縫，即使施工方加了鋼筋，但裂縫也會顯現，后期影響美觀。

隨意在批刮膩子的時候這個地方都是要進行加固處理的，常規的方法是掛網格布，然后批刮膩子，但即使掛了2層網格布，也不敢保證后期完全不開裂。

這就是底層開裂，底層開裂勢必影響面層，假如面層用的是乳膠漆的話，那乳膠漆也會順帶被底層帶開裂的，增加后期維修成本。

但壁布或者壁紙則完全不用擔心，因為壁布或者壁紙是用紙或者用布制作的，紙或者布本身有一定的拉伸距離和彈性，即使墻體底層開裂了，只要裂縫不是特別大，面層的壁布或者壁紙就不會受到影響。便面是完全看不出來的。

知道你用乳膠漆，批墻師傅在處理墻體的時候為了后期返工少，會盡量的多找出來裂縫進行處理，知道你用壁布的話，前期處理墻體只用處理明顯的縫就可以了，不用處理特別小的縫隙，節省了不少貼網格布的時間。

總結下：

這種混凝土和加氣塊之間的墻體裂縫普遍存在，只要你做乳膠漆，居住一段時間就會顯現，無非是多少的問題。個人建議只要預算差不多，能貼壁布盡量貼壁布，一個是前期美觀，另外也不用為后期的裂縫煩惱。

好了，以上就是我為你做的回答，，假如感覺有幫助的話，麻煩給個關注加轉發哦！

另外我發了很多關于室內設計和裝修的圖文、微頭條及視頻，有需求的話可以移步去看看，假如感覺不錯的話麻煩多多轉發，這樣就能幫助到更多正在裝修或者正準備裝修的朋友，謝謝。

文字個人原創，嚴禁轉載，打字不易，望關注

一、膩子的分類和區別

1、膩子的組成成份有哪些？

答：

（1）普通膩子主要由大白粉、加一點淀粉醚和CMC（羥甲基纖維素）制成，此類膩子沒有附著力，不耐水。

（2）耐水膩子膏主要由高分子有機物、灰鈣粉、超細填料和保水劑組成，此類膩子白度好，粘結強度較高，具有耐水性，屬剛性、堿性產品。

（3）耐水膩子粉主要由碳酸鈣、灰鈣粉、水泥、諾克可再分散乳膠粉、保水劑等組成，此類產品具有較高的粘結強度和耐水性，屬剛性、堿性產品。

（4）乳液型膩子主要由聚合物乳液、超細填料和保水劑等組成，此類膩子具有優良的耐水性、柔韌性，可以在各種基材上使用，但價格較高，屬中性產品。

更多資訊請關注同名微信公眾號：裝修PLUS ，更有驚喜等著你哦！

2、市場上的膩子是如何分類的？

答：

（1）按照狀態：膏狀膩子、粉狀膩子、膠配填料或水泥。

（2）按照耐水性：耐水膩子、非耐水膩子（如821膩子）。

（3）按照使用場合：內墻膩子、外墻膩子。

（4）按照功能：耐水膩子、彈性膩子、高彈防水膩子。

3、耐水膩子有哪些優點？

答：

　耐水膩子是普通膩子的一種最佳替代產品。

（1）附著力強，粘結強度高，有一定的韌性，透氣性好。

（2）受潮后不會出現粉化現象，具有較強的耐水性。

（3）使用耐水膩子時的墻面不會出現開裂、起皮、脫落等現象。

（4）使用耐水膩子的墻面手感細膩、觀感柔和、質感好。

（5）使用耐水膩子的墻面污染后可以直接擦洗或直接刷涂內墻漆。并能提高涂料的性能和使用壽命。

（6）再次粉刷內墻時，無需鏟除墻面，直接刷涂內墻漆。

（7）耐水膩子為環保型材料，對室內空氣不產生任何污染。

4、普通膩子有什么缺點？

答：

（1）附著力差，粘結強度低，個別家裝優質企業為了克服這一缺陷，在基底涂刷一遍界面劑。增加成本，增加工時。

（2）沒有韌性。

（3）遇潮氣后很快會出現粉化現象。

（4）在短時間內出現開裂、起皮、脫落等現象。尤其是在內墻保濕板上進行處理，即使是用布做全封閉處理也難杜絕以上現象。在施工完工后會帶來多次維修，給用戶帶來不便。

（5）再次粉刷墻面時，需要鏟除原有821膩子，費力且污染環境。

（6）表面不夠細膩，質感差。

5、相比較而言，膩子粉有哪些優點？

答：

膩子粉是聚合物粉末和粉狀膠的混合物，按一定的比例和水摻和后，就可以用來平整墻面了。由于甲醛只能以氣態或液態的形式存在，因此，相比較而言膩子粉中甲醛含量最少甚至沒有，更環保。

６、哪個文件對以821為代表的普通膩子限制使用？

答：在北京市建委和規委聯合下發的“京建材（2007）837號文件——《關于發布北京市第五批禁止和限制使用的建筑材料及施工工藝目錄的通知》”中明確規定，限制使用“不耐水石膏類刮墻膩子”，限制使用的原因是“耐水性能差、強度低”，其限制使用的范圍為住宅工

程，而替代產品為各種耐水膩子。

7、外墻膩子可用在室內嗎？會不會出現環保問題？

答：

外墻膩子可用在室內，但室內最好還是用內墻的膩子，外墻膩子一般環保性不及內墻膩子。

8、刮膩子在定額中是如何規定的？

答：

批刮膩子沒有相應定額，是一種工序，一般都含在刷漆項目中。

9、在裝修過程中，膩子在何時、怎么使用？

答：

在油漆墻頂前面，先批膩子，然后上底漆，再上面漆。

10、膩子中膠不足會產生什么現象？

答：

膩子膠不足，最直接的表現就是膩子層疏松，表面粉化，涂刷面漆時耗漆量大，流平性差，成膜后表面粗糙，難以形成致密的漆膜。用戶搬新居后不久，墻面即會出現漆膜起皮、起泡、脫落、開裂等現象，使用戶費盡心血構筑的美好家園毀于一旦。若用戶想要改變現狀，則必須將劣質膩子全部鏟除，不留任何殘余，然后，購買質量合格的膩子與乳膠漆，重復搬入新居前的所有施工程序，這樣，用戶不僅要蒙受巨大的經濟損失，還將面臨怎樣處理室內業已安放好的家具與其他裝飾材料的尷尬境地。

11、普通膩子為什么容易粉化？

答：

（1）普通膩子（如821膩子）主要由大白粉、加一點淀粉膠和CMC（羥甲基纖維素）制成，也有采用甲基纖維素與雙飛粉配制的，此類膩子沒有附著力，不耐水。

（2）纖維素和水溶解以后可以吸水膨脹，不同廠家的產品吸水率不同，纖維素在膩子中起到保水作用，干燥后的膩子只是暫時有一定的強度，但是時間長了以后就會慢慢脫粉，這與纖維素本身的分子結構有密切關系。

（3）這樣的膩子，疏松、吸水率高、易粉化、沒有強度、沒有彈性。如果在其上面施工面漆，低PVC容易爆泡；高PVC容易脫水收縮開裂；由于其高吸水率，影響面漆成膜和施工效果。

12、膩子中使用帶腐蝕性的化工原料，會造成什么影響？

答：

許多膩子，尤其是膩子粉，常常含有腐蝕性化工原料，身體接觸后造成皮膚紅腫、潰爛現象，施工于墻面的過程中，各種裝飾材料，特別是與膩子接觸較廣泛的木線條、木門窗回明顯變色、松軟或脫落，施工乳膠漆后，漆膜泛黃、失色或脫落，搬入家具后，家具使用壽命也回大大縮短。

13、膩子為什么掉粉？

答：主要原因是基層墻體過于干燥，風速過大，吸水性太強，膩子上墻后無法正常水合固化，導致表層粉化。這就要求先用滾刷沾水潤濕一

遍，再上膩子。

14、耐水膩子在什么情況下易出現開裂現象？

答：

（1）由于單次披刮過厚，膩子在養護期形成微裂紋；

（2）高溫環境下施工。

（3）干燥，且風大的環境下施工。

（4）低溫環境下施工。

15、造成耐水膩子起泡的因素有哪些？

答：

（1）基層水泥養護期未過，堿性太大，導致膩子層在養護期堿性偏高，干燥后留有起泡痕跡。

（2）基層墻體太干，披刮時速度過快，導致膩子層壓住空氣產生氣鼓，重復披刮數次即可解決。

16、造成耐水膩子起皮的原因？

答：

（1）基層強度太低，粉化或脫落，導致面層膩子空鼓，甚至起皮。多見于將耐水膩子做于普通膩子（含大白粉、雙飛粉、石灰粉）層及粉刷石膏層表面。

（2）基層墻面未處理干凈，有浮土或其他雜物導致耐水膩子無法正常附著。

（3）水泥養護不當，基層脫模，導致水泥表面附著力下降，耐水膩子無法正常附著。

17、膩子空鼓是怎么產生的？

答：

（1）基層處理不當，使膩子層與基層接觸不夠緊密，形成夾層。

（2）基層與膩子層之間存在致密層，使空氣無法正常向基層擴散。

18、是什么原因導致耐水膩子泛黃？

答：

（1）與聚酯漆（油漆）或脫模劑同時施工，導致膩子膜變黃。

（2）基層有油污或其他油脂類污物，未清理干凈，導致膩子膜變黃。

（3）膩子膜被鐵銹或其它有色物質污染，可能導致膩子膜變黃。

（4）溫度過低（5℃以下）。

19、晴朗干燥的天氣，墻上的耐水膩子多長時間能干透？

答：

開窗通風，差不多3天可以干透。

20、膩子批幾遍合適？

答：

具體要看墻面的新舊程度來定：

（1）新房的話只需批二遍就可以了，批完二遍一起砂一遍，既可上墻面乳膠漆。

（2）二手房的話批三遍比較好，批完三遍一起砂一遍，既可上墻面乳膠漆。

21、怎樣使用耐水膩子處理墻面？

答：

第一步，原墻鏟除干凈到基底。

第二步，原墻修補。把開裂、空鼓的地方加網狀帶或牛皮紙后，用耐水膩子滿墻操作。

第三步，刮板印經砂紙打磨后，浮塵清理干凈后，直接刷面漆。

22、刮膩子膏好，還是刮膩子粉好？

答：

刮膩子膏方便快捷，不用摻水攪拌可直接開包使用，但是膩子膏的保質期要短一些。刮膩子粉摻水攪拌后空稠度可以自由掌握，而且保質期長。

23、選擇配制膩子用建筑膠水應注意什么？

答：

（1）第一類是以聚乙烯醇為主要原料，加溫熬制的建筑膠，呈深色透明膠水狀，俗稱107膠。目前市場上也有其他牌號如801膠、803膠、901膠等，如很粘稠、有拉絲狀的深色透明膠水，也屬此類。此類膠黏度高、附著力強、摻入填料干燥后硬度好。缺點是：含甲醛，環保性差。引用某建材檢測中心在媒體上發表的一段話：107膠水學名“聚乙烯醇縮甲醛”，有刺激性氣味，含大量游離甲醛，甲醛已被公認為強致癌物，它通過呼吸系統進入人體，損害人體健康。801膠水是107膠水改頭換面產品，是在生產107膠水過程中加了一道生產工序，即用尿素縮合游離甲醛成尿醛，目的是減少游離甲醛含量，表現為刺激性氣味減少，但以現有簡陋的生產設備，游離甲醛不會被縮合徹底，且尿醛很容易還原成甲醛和尿素。目前市面上的107或801建筑膠水中的游離甲醛含量大大超過國家有關標準。107或801膠水原有的行業標準為：游離甲醛含量≤5g/kg。2002年7月1日強制執行的國家標準gb18583－2001《室內裝飾裝修材料膠粘劑中有害物質限量》中規定的“水基型縮甲醛類膠粘劑”，游離甲醛含量≤1g/kg，用107、801建筑膠水配制的涂料膩子，除了在使用過程中釋放游離甲醛直接毒害施工人員外，在工程結束后，由于外面一層涂料的“保護”作用，膩子中的游離甲醛更不容易釋放干凈。而據哈爾濱一家醫院統計表明：90％患白血病的孩子其家庭在最近裝修過，與游離甲醛有關。

（2）第二類是以甲基纖維和合成乳液為主要原料，常溫復配的建筑膠，呈乳白色膠液狀，俗稱108膠。該膠黏度適中、無拉絲現象，使用時最好與水泥、灰鈣、石膏等無機膠凝材料一起復配。該膠的缺點是：（1）如果纖維素的質量不好，配制的膩子批刮打磨后，纖維素的細小纖維絲會扎附在表面，不但影響裝飾效果，而且相對浪費涂料。（2）現場復配膩子時，如不添加水泥或灰鈣、石膏，會出現縮配制的膩子強度偏低等缺點。優點是：對含有水泥、或灰鈣、石膏的混合料有較好的改性提升，不含甲醛，環保性好。

24、膩子干透后刷墻漆時，一定要先刷抗堿底漆嗎？

答：

墻面如果沒有出現泛堿情況，就沒有必要刷抗鹼底漆。

25、批膩子是直接使用膩子粉好，還是使用“滑石粉+108膠水”好？

答：

（1）膩子粉是調好的，只需要加水就可以用了，方便施工，節省時間，是目前油漆工比較常用也比較喜歡用的材料。

（2）“滑石粉+108膠水（或者白乳膠）”需要有一定施工經驗的工人才能調的好，因為涉及調和比例問題，膠太多不好刮，膠太少易開裂，而且比較費時間，一般用在要求比較高的裝修工程里，干透需要時間支配，所以現在一般家庭用的少一些。

26、膩子好壞對乳膠漆涂裝有什么影響？

答：

墻面由三個層面(墻基面、膩子層、涂料面)構成，由于環境和氣候條件的影響和變化，就易發生變形，因為變形指數不同而使墻面產生龜裂現象。如果膩子層具有柔韌性（如：使用N3-800彈性防水型生態膩子），不但有效地防止墻面的龜裂，還防止了墻面的起皮、脫落的發生。所以，膩子在墻體和乳膠漆之間，起到承上啟下的作用。對墻體而言，膩子必須與墻體緊密，牢固地粘結；對乳膠漆而言，在于提供嵌結牢固的好基底，與乳膠漆不會發生排斥反應。

27、為什么不建議使用107膠水，或類似107的膠水去配制膩子？

答：

施工人員習慣于使用107膠水，或類似107的膠水去配制膩子，因為107膠水具有黏度高、附著力強、摻入填料配成膩子批刮干燥后硬度好、不易脫落和開裂。但是，市面上銷售的膩子許多都是以107膠水、劣質填料無標準、非規范調制而成。107膠含有大量的對人體造成嚴重危害的甲醛和聚乙烯醇縮甲醛，是國家明令禁止使用的產品。劣質填料一般各種重金屬、放射性核素含量指標，是人體健康潛在的敵人。而生物工程技術基礎上生產的植物膠系列產品，毫無疑問屬于原汁原味的綠色產品，用戶應選這類膩子。

28、墻面刮耐水膩子，干燥后發現表面強度大，里面是粉體，為什么？

答：

（1）一般把膩子刮到墻面上以后，膩子里面的很多化學材料如纖維素、乳膠粉等，會隨水份的蒸發而堆積在表面，導致膩子里層不能獲得應有

的強度，再加上膩子里層一般干的比較慢，有可能在檢測的時候還沒干透。這也是導致膩子粉化的主要原因之一。

（2）還有一種可能：白水泥質量差，白水泥的價格較高，所以，有不法商販經常往白水泥里摻其他便宜的填料。

（3）解決辦法：就加大膠粉量和白水泥。

29、沒等第一遍膩子干透就批刮第二遍膩子，會不會影響質量？

答：

這樣做容易出現墻體開裂、起皮、空鼓、泛黃等質量問題。應該等上一道工序完全干透后再進行下一道工序的施工。

30、批刮膩子時，哪些部位需要貼布處理？

答：

如果使用普通膩子，或耐水膩子，則輕體墻、隔墻板之間接縫處、家具和墻面接縫處、墻面開槽處等部位最好采用貼布處理工藝。如果使用彈性膩子（比如：N3-800彈性防水型生態膩子），就可以不用貼布處理，直接批刮即可。

31、使用石膏粉補角有哪些缺點？

答：

使用石膏粉補角，有幾點缺陷：

（1）由于石膏凝固快，不能充分濕潤滲透基層，附著力差。

（2）為了便于批刮，許多石膏加入了不規范的吸濕劑，石膏凝固后不能干透，陰濕天氣極易回潮。

（3）工人現場非標準操作，為家居埋下質量、安全、環保隱患。

32、有人說，使用透明膩子容易使漆膜開裂脫落，是這樣嗎？

答：

引起油漆脫層的原因很多，常見的有：

（1）膩子未干透而進行油漆涂料。

（2）色、面漆干燥速度過快或者硬度太懸殊。

（3）固化劑和油漆不配套。

33、有人用“雙飛粉，或膩子粉+膠水”代替木器膩子，可以嗎？

答：

首先，木器膩子和刷墻膩子粉是不同的，木器膩子分很多種，有水性膩子和油性膩子。水性木器膩子是用大量填料與膠粘劑等混合而制成的膏狀物，也叫填泥。其作用是將物面上的洞眼裂縫、砂眼、木紋鬃眼等各種缺陷填平，以得到平整的物面，即節省涂料，又增加美觀。油性木器膩子是采用清漆，桐油加入松節油制成油性木器膩子，成本高，不環保，使用困難，現在已經很少用了。一般來說，批墻的膩子粉只是要求硬度夠硬就好。但是批木板墻的膩子就不一樣了，它是要求柔性要好的膩子（比如：N3-800彈性防水型生態膩子），因為有熱漲冷縮的問題。如果是木器上用的又是別樣了，就要求一定要夠硬了。如果用“雙飛粉，或膩子粉+膠水”的做法，打磨時會很平整，但是因其硬度不夠，還會有砂眼等現場。

二、施工中常見問題

34、如果刮的膩子第一遍沒干透就刮第二遍，會有什么后果？

答：

時間長了會起皮，有時也會產生泛黃現象。

35、裝修合同簽的是“刮三遍耐水膩子”，可實際施工時只刮了兩遍就刷涂料了，可以嗎？是不是偷工減料？

答：

膩子主要是解決平面度的問題，只要足夠平整，一遍也行。但在施工中一般要求：最少要2遍，打磨后達到了效果，就可以不用刮了。

36、當墻體含水會對膩子和乳膠漆有什么影響？為什么不建議使用非耐水膩子（821膩子）？

答：

（1）821膩子很不耐水，當墻體內含水時，821膩子就會吸水起泡，從而造成乳膠漆大面積起泡、開裂、脫落。而且乳膠漆性能越好，成膜性越好，問題就越嚴重。

（2）如果墻體內含水很大，且持續含有時，即便使用耐水膩子也會出現上述現象。解決辦法：先使用封閉材料封底，再使用耐水膩子。

37、有些施工單位堅持使用“膠水+滑石粉”或“膠水+白水泥或石膏”代替現成的膩子粉，為什么？

答：

（1）“膠水+石膏粉”一般是用來補吊頂石膏板接縫和陰陽角不直的。

（2）“膠水+滑石粉”一般是用來找補墻面不平的。比如：墻面第一遍，很不平，要刮比較厚的灰，用“膠水+滑石粉”才能達到強度找補起來，如果直接用膩子粉硬度不夠，刮厚了會出現開裂現象。

（3）如果墻面是貼墻紙，有的壁紙廠家也要求用“膠水+滑石粉”，但也有個別墻紙廠家沒這個要求并且說膩子粉也一樣。

（4）如果墻面刮三次灰，最后一遍肯定是用膩子粉的好，因為便于墻面打磨平整。如果使用“膠水+滑石粉”硬度太高，反而墻面打磨不平，影響效果和質量。

38、在現場自調膩子施工時，第一遍膩子里放入適量的白水泥，第二遍自調膩子里面全是滑石粉，沒有一點白水泥，而且這兩遍還是在一天完成的。這樣做可以嗎？

答：

（1）第一遍膩子最主要的作用是墻、頂面的找平，膩子里是要放白水泥的，因為白水泥牢度高，利于墻、頂面的找平；第二、三遍一般不放白水泥，而是用滑石粉摻膠水、熟膠粉和纖維素批刮。

（2）白水泥粉末相對較粗，沒有滑石粉細膩，如果第二、三遍再放白水泥，打磨出來的成品墻面就會顯得粗糙，從而影響滾涂乳膠漆的效果。

（3）不摻水泥，直接用滑石粉刮起來比較輕松省力。

（4）如果膩子不是刮的很厚，一天之內刮了二遍也是可以的，但刮過后一定要干透。

（5）如果墻面含水量高或滲水，用白水泥做膩子強度高而且不易脫落。待水泥膩子完全干燥后，再用不摻水泥的膩子收光。

39、刮完膩子，發現局部有返黃的情況，是什么原因？該怎么處理？

答：

（1）第一遍膩子還沒干，就批刮第二遍，往往會產生返黃現象。

（2）墻體含水較大，披掛膩子前有沒有做封底處理，也會造成局部返黃。

（3）如果是因為第一遍膩子還沒干就批刮第二遍，而產生的返黃，可以刷一遍白漆漿其蓋住。如果返黃是因為墻體含水造成的，而使用的膩子又不是防水膩子，最好鏟掉重做，做之前先做封底處理。推薦可選用：N3-800彈性防水型生態膩子做封底處理。

40、膩子干了之后，用手在墻上摩擦會有很多粉末往下掉，像雪花一樣，正常嗎？

答：

如果是未打磨就呈粉狀，不正常，要鏟掉重做。如果是打磨過的有粉，正常，上乳膠漆前要打掃干凈。

41、墻面已經刮了兩遍膩子，每遍間隔一個禮拜左右，但現在用指甲掐一掐，很輕松就掐出印子來，用手摸，還能摸一手白，怎么回事？

答：

（1）如果使用的是非耐水膩子，又沒有在施工時加膠水或界面劑，出現上述情況就不奇怪了。

（2）如果使用的是耐水膩子，就是膩子存在質量問題。比如：耐水膩子中膠粉含量低，或耐水膩子中使用的白水泥、灰鈣等膠凝材料質量差。

（3）現場配制膩子，使用108膠與滑石粉、重鈣粉直接混合，而沒有適量添加水泥或灰鈣、石膏等無機膠凝材料，從而出現所配制的膩子強度偏低。

（4）施工人員為了好刮，將膩子調配得強度低一些、軟一些。

42、裝修中的涂裝工序都包括哪些內容？

答：

裝修中涂裝工序一般有4個程序：墻面處理、刮膩子、涂底漆、涂面漆。

43、有人說，刮膩子的程序是刮一遍打磨一遍；也有人說，刮膩子的程序是刮三遍一共打磨一遍。到底怎樣做才是正確的？

答：

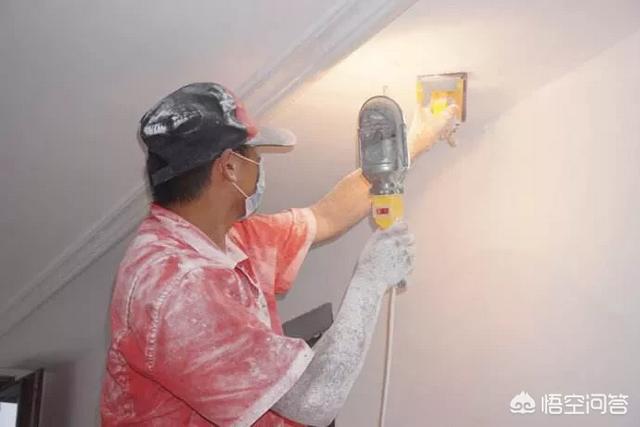

一般來說，三遍指的是滿刮兩遍，打磨找平一遍。其實，膩子只是對墻面比較基本的找平，因為批刮厚了就容易開裂，在發現墻體很不平整時，可以用白乳膠勾兌石膏粉進行墻體的找平，當然石膏粉也不要批刮得太厚，太厚的話也是會開裂。所以，無論是兩遍膩子，還是三遍膩子，都是要能把墻面做成一個順平。等批刮完膩子，用200W的燈泡照射打磨墻面。一般地嚴格打磨一遍就可以了。

44、一年前裝修時出了些問題就停工了，墻面、頂面都刮了粉刷石膏和一遍膩子。今年如果繼續裝修應該怎樣做？

答：

（1）如果是耐水膩子，且并沒有出現粉化、脫落等現象，可以不用鏟掉。

（2）如果是耐水膩子，但已經粉化，則必須鏟掉重做。即使僅僅是某些部位出現了不同程度的開裂、霉變、皮卷、剝落、粉化等癥狀，也必須被徹底鏟除重做。因為，小修小補無濟于事，弄不好，還會影響新的裝修材料。

（3）如果是非耐水膩子，因非耐水膩子中的淀粉膠，它能融于水，當空氣潮濕時，水分子向墻內滲透，使膩子表面粉化了。則必須鏟掉重做。否則，非常容易出現掉皮，開裂的現象。

45、剛交的新房，房間墻面已經刮了膩子，而且看起來很平整了?，F在要進行裝修，是鏟掉重做，還是直接打磨刷漆？

答：

可以測一下是否是耐水膩子，如果不是，一定得鏟了重新刮。如果是耐水膩子，且沒有開裂、霉變、皮卷、剝落、粉化等癥狀，則可以直接打磨刷漆。測試方法很簡單：用水潑下，如果能擦下來，就說明不是耐水膩子，就得鏟除。

46、舊家二次裝修，原來的墻壁刷的是白灰，該怎么處理？

答：

（1）如果原先的白灰沒有粉化、開裂、空鼓、脫落等現象，可以不用鏟掉，只需使用優質的耐水膩子批刮平整即可，如果使用一般的膩子，則最好在第一道批刮膩子的時候，在膩子里多加點108建筑膠水或界面劑來增強附著力，后面按照一般的程序去操作就可以了。

（2）如果原先的白灰已經出現粉化、開裂、空鼓、脫落等現象，則必須鏟除。

47、房子要重新裝修，墻面膩子原是防水膩子（類似N3-800彈性防水型生態膩子）做的，重新裝修時要貼壁紙，請問原防水膩子要鏟除嗎？

答：

一般來講，防水膩子很結實，不但特別難鏟掉，就是打磨都相當困難。即便裝修公司建議你鏟除，施工工人實際鏟除事業是相當的費時、費力、費工，往往會要求你減項。所以，如果原防水膩子層沒有開裂、起皮、脫落、粉化等現象，就不用鏟除，做一下墻面找平，就可以貼了。如果局部存在壞損現象，只需做局部修補即可。

48、墻面、頂面批刮了耐水膩子，但是經打磨后某些地方漏出了發黃的底層粉刷石膏，還有些地方的膩子薄到已經漏出了發灰的基層，這種情況用不用再批刮一遍膩子？如果直接噴漆，會影響質量嗎？

答：

這種情況在裝修隊沒有偷工減料的情況下也是有可能會出現的，主要原因是墻面、頂面特別不平造成的，尤其是預制板頂面（俗稱樓板，一般都是老樓）結構，樓板與樓板之間的接縫就很難找平，就可能會出現這種情況，如果是現澆樓板則很少出現這種現象。在這種狀況下噴漆的話，如果按照正常的操作，底漆、面漆保質保量的噴涂的話應該是可以遮蓋住顏色不一致的現有墻、頂面的，而且理論上也不會有什么的隱患。

49、有人說，耐水膩子堿性大，用完要再用底漆封閉，不然上有顏色的乳膠漆會有色斑；也有人說，可以等耐水膩子完全干后（5~7天），這時堿性就消失了，就不用上底漆了。到底哪個對？

答：

耐水膩子是強堿性的，干后其堿性依然存在。所以，還是上封閉底漆，或抗堿底涂好一些。

50、用石灰摻沙子抹的墻面很多地方出現密密麻麻的小裂縫，找裝修公司的施工隊處理，他們只是把裂紋、空鼓較大的灰鏟掉后用白水泥和膠水修整了一下?？墒牵^不了多長時間墻面又出現裂紋現象，該怎么處理呢？

答：

首先，原有的空鼓處必須鏟掉后重新做。因為如果空鼓存在，今后就會開裂。其次，建議使用彈性膩子進行修整。

51、批刮膩子一天后，手觸摸膩子層已經干燥，可涂刷涂料后出現類似于霉斑的黑點，為什么？

答：

首先確定黑點斑跡不是膩子自身攜帶的。

（1）如果批刮的是耐水膩子，因耐水膩子里含有一定量的保水劑，批刮完一天后，盡管用手觸摸表面已經干了，但實際深層并沒有完全干燥，膩子層中仍含有大量的水份，這個時候進行涂料施工，就會使膩子中過多的水汽無處釋放，就會產生黑點斑跡。這種現象一般通風放置一段時間，黑點斑跡就會慢慢消失。

（2）如果批刮的是普通膩子，可能是因為墻體含水較大，施工時又沒有做封底處理造成的。通風放置一段時間，黑點斑跡應該會慢慢消失，也沒有出現涂料層起皮、空鼓、開裂等現象就暫不用處理。若某些部位已經出現涂料層起皮、空鼓、開裂等現象就必須鏟除重做。

52、什么是水質膩子？它有什么弊端？

答：

水質膩子是以交連型丙烯酸酯類多元共聚物乳液為基料，加入防腐劑、穩定劑、充隙交連劑、無機填料等混合制成。近年來，水質膩子以其成本低、貯運安全、無污染、易打磨、附著力強、刮涂性好、不開裂、耐久性好等特點，而成為金屬表面填平的主要材料。但是水質膩子有一致命弱點——起泡。

53、在裝修施工中，施工人員使用彈性膩子、耐水膩子，而更愿意使用普通膩子？

答：

一來是習慣問題；二來是相比較而言，普通膩子比彈性膩子、耐水膩子好刮，也比較容易收光和打磨。另外，如果包工包料的話，普通膩子也相對便宜。

沒有區別，膩子結實就行

如果是噴漆的話膩子要求細膩，對膩子的硬度要求不高，太高了反而不好，會影響打磨的平整度，打磨要不平的話噴完漆后在燈光下是很難看的。而貼壁紙的話，就要強調膩子的硬度和耐水防霉的特性了，對膩子的細膩程度和打磨的平整度反而要求沒那么高了，所以如果是貼壁紙的話則完全可以采用水泥基的膩子粉來打底了，比如一般做外墻涂料用的外墻膩子粉來做就比較合適了。

我來給你解答，回憶膩子工人你最好說刮拋光，等他們刮的差不多了，你再找個理由說家里商量了一下，還要上乳膠漆，一個平方加一塊錢，這個方案做出來是最好了，因為拋光強沒有個三五年的功底是交不了工的，在拋光墻的基礎上加乳膠漆膩子工不用打磨，他們也愿意幫你刷乳膠，一元錢一個平方，千萬不要說貼墻紙，貼墻紙的膩子就是剛學的學徒來刮，這種方案膩子工工價最低，膩子老板最喜歡接這種工程，學徒工做著也沒壓力，刮的好不好都可以，因為你外面還要覆蓋墻紙。一般經濟適用就是說刷乳膠，這樣的話學徒大工摻雜著來做，當然一切都得靠預算來決定用那種方案！

謝邀。刮完膩子平整后刷封底漆（基膜），然后貼壁紙。注意：膜是處理墻面用的.是清漆的替代產品.作用是.它能在墻面上形成一層致密的保護膜.使基層更堅固.耐久.防止基層粉化并有效防止基層中多余水分.潮氣.堿性物質外滲.對壁紙和壁布起到防潮.防霉的作用.同時.基膜能有效與壁紙膠液結合.增強壁紙與墻面之間的粘合力.

看了幾個回答，覺得都沒回答到點上。我來說一點區別。貼壁布、貼壁紙的話要所有陰角、陽角都要垂直。因為不垂直，將來貼壁布會出現麻煩，壁布是整體的，整面墻是無接縫的，不垂直壁布貼不平。像我們這邊，工程質量有的小區特別差，角一打垂直，再順墻面，有的地方差2~3公分再正常不過了，這兩三公分一出來，無論是工作量還是用料都增長一倍。而如果是乳膠漆的話，只需要順直整平就可以了，不用作垂直。所以說這兩者區別還是很大的。

批膩子工人問房東是貼墻紙還是噴漆當然是有區別的，如果是貼墻紙的話批膩子的時候就可以省很多事、避免很多麻煩；如果是噴乳膠漆的話，批膩子就需要更為精細一些。

無論是貼墻紙還是貼墻布，都具有非常好的遮蓋能力，對于膩子的細膩程度就沒有那么大的要求。與此同時，墻紙、墻布都具有比較好的延展性、彈性，可以避免墻面出現裂縫。無論是磚墻還是石膏板墻面，特別是新舊墻體之間，幾乎很難避免裂縫的出現。這時往往會引來房東的質疑，認為是油漆工技術有問題，或者偷工減料。實際上，許多裂縫是無能為力的，特別是房屋沉降變形導致的裂縫，批膩子時再怎樣拉網都無濟于事。如果是貼墻紙、墻布就不一祥了，墻面即使不拉網也不會有裂縫，這當然是油漆工希望的結果。

此外，由于墻紙墻布本身具有一定的強度，膩子基層軟一些也不影響效果。對于油漆工來說膩子軟一些，更容易批蕩、打磨，能省不少事。

基于目前房屋的質量以及裝修的現狀，鋪貼墻布是不錯的選擇，否則墻面非常容易出現裂縫。
