看到這個問題，我感覺是非常的奇怪，為什么需要把投影儀輸出的光通過光纖來傳播到更遠的地方才用幕布顯示呢？
從問題的目標來看，是把信號源（圖像源）傳送到距離較遠的幕布處顯示。這樣的最好的做法是用光纖把圖像傳送到幕布附近，再用投影機把圖像投影出來。
如果因?yàn)槠渌蛞欢ㄒ宴R頭的用光纖傳播到遠處，你說的方法是非常難實現的。因?yàn)橥队扮R頭的作用是把很小的圖像光點“放大”N倍，并發散，投射到幕布上的。如果要把鏡頭出射的發散光重新收縮到光纖需要的光斑大小，其復雜程度和難度使這個光學系統的成本非常高。從而失去了，這么做的意義。
您可以說說你的具體需求以及限制條件，我可以給你一點實現這個把圖像傳輸?shù)竭h(yuǎn)處顯示的系統方案。
謝邀!
一條光纖不可實現,而光纖束就能實現!
說來也巧了,前周末剛帶倆兒子參觀科技館,碰巧就有你這問題的展示品!
展示品很簡單,一頭安裝一個射燈,射燈前放一圖片圈,圈內有多張照片,可以自由轉動切換,估計有幾百根光纖綁在一起,光纖頭頂端對準圖片,光纖束很長,而且還繞了好幾個圈及好幾個彎,另一處光纖頂端對準一張白板,打開燈源,圖片內容就投射到白板上,顏色也能投射過去
光源→圖片→光纖束→白板
這東西很好玩,差點被我兒子搞壞了,拉上兒子觀參下個展示品
個人見解,僅供參考
這個想法很有趣，但是目前還不能實現。
通信光纖傳輸?shù)墓馐羌す猓ㄋ椎闹v，很細，并且很直，不發散，進入光纖時什么樣，傳播很遠也是什么樣，變形很小。
而投影儀鏡頭發出的光是普通光，跟激光正好相反，很粗，不直，發散。
首先，如果克服困難，用元件轉換成細的能進入光纖的光，那么這么發散的光在光纖里來回折射，用不了多遠也會變得亂七八糟，在出口處完全分辨不出來。
其次，如果轉換成激光，就必須是一個顏色的，一個波段的，因?yàn)椴煌吞柕募す庠诠饫w里傳播速度，角度都不一樣，沒法調制在一起。
所以，這些原因決定著，如果要用光纖傳輸信號，必須要調制成專用的模式才行。
不能的，從幾個方面簡單談一下。
1、光纖中能傳導的光波模式很有限，常見的單模光纖只能傳播一個模式，即便是多模光纖也就支持幾十個模式，無法直接通過光學方式傳播復雜的光影信號的。
2、光纖支持的波段也很有限，常見的有1550nm，1310nm，980nm，都是在紅外波段。而投影需要的肯定是可見光波段，這些波段在光纖中不能長距離傳播的。
3、能成像的光，總功率還是比較大的，想要耦合到這么細的光纖中，需要強力的聚光效果，這個局部功率會直接燒毀光纖端面。換句話說，把這么多光打進光纖就是個超級難題，都不用再考慮前面兩點了。
大概知道你的意思。你是希望在單條光纖中傳遞"模擬信號"，也就是說半路截獲的話，也是能得到完整的輸出，但瓶頸是，光的流明度不足。其實現在通過電纜，如hdmi和光纖傳遞的是"數字信號",到了末端再用設備"解釋"成圖像，這樣就不考慮光纜中承載多大的光通過率，幾乎可以無限傳輸。

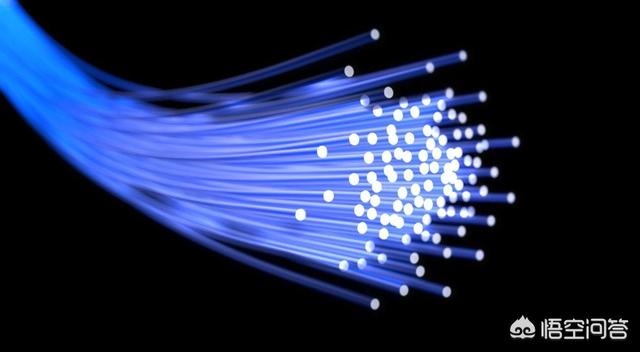

原理上是可以的。不過一根光纖只能傳一個點，想要看到圖像，需要成千上萬根組合起來。
能說一下你這個具體應用在什么場景嗎？我想不出來什么場景需要這樣的裝置。本身數據源傳到投影儀后投影儀需要轉換一次才能投放出來，如果你要把投影儀的光導到其他地方還需要做一次轉換，才能傳送，然后在盡頭再轉一次才能投放出來。為什么不直接傳送數據源到終端直接投放呢？難度搞個投影儀不比研究這個簡單？舉個例子：你買了一輛車，本來呢你只需要考個駕照就可以直接開回家了，為什么你非要問能不能去學一下汽車維修，然后把汽車拆了把零件托運回去，然后再自己組裝回去。
用一束光纖一端接光源，一端集成到平板玻璃上，這是高中物理學習期間的想法。放到現在，光纖的條數對應1080P就是1920*1080，4K就是4096*2160。
不知成形否？圖片借用一下。
理論上可行，但是操作起來很復雜。鏡頭必須拆了，光纖要對著原光源。不通過鏡頭。然后光纖的另一端，放鏡頭，然后重新調焦。普通光纖很細，直徑不夠。足夠的直徑，成本又太高，得不償失。

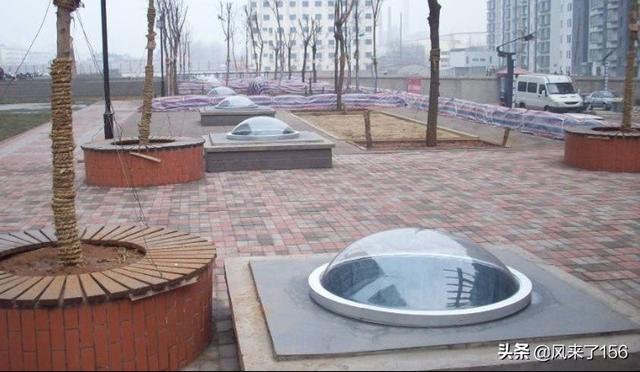

你說的可以使用簡單的導光管實現，不過光的損失很大，因?yàn)樵趯?dǎo)光的過程中會有折射，散射反射，很多有指示燈的電子設備中都使用了導光管。甚至有很多地方用導光管來實現陽光的引導。

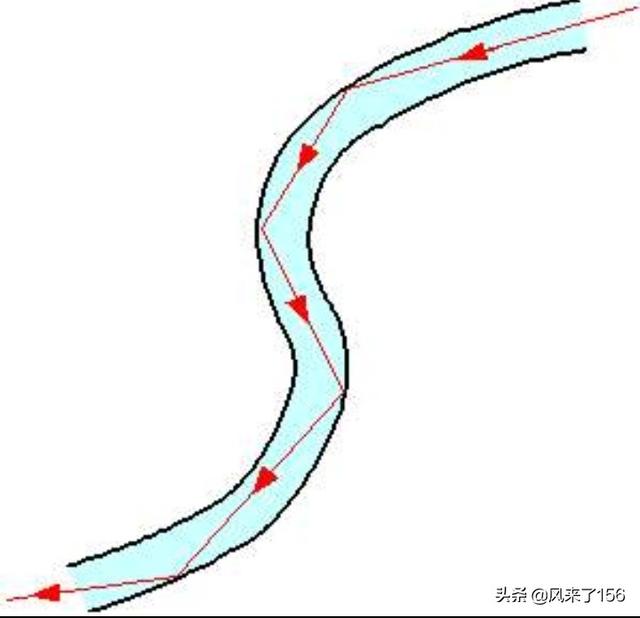

當光在不同的介質之間傳送的時候，在介質的交界處，由于密度的不同，光線會出現彎曲，這就是折射，比如空氣和水的交界處。光纖就利用了這一現象，光纖的線芯和周圍的覆蓋材料的折射率不同，在光纖中的光經過不同的折射率始終保持在光纖中，這就是所謂的全反射，這就是光纖不能小角度折彎的原因，可以使光的衰減大大減少，繼而可以傳輸很遠的距離。

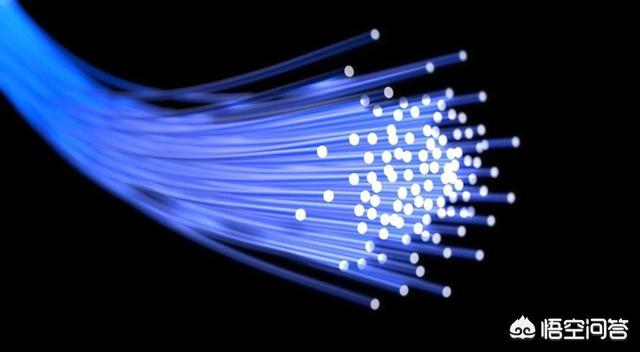

但是光纖由于材料之間的折射率不同，并不能適用于所有的光，所以我們可以看到光纖中的光都是單色光，有聚焦性很好的激光器發出。所以你用投影儀發出的光，使用光纖導光是不太現實的，不過既然都是光，你完全可以用鏡子實現光之間的接力。
