接線是如何編號的？如何用萬用表查找故障？

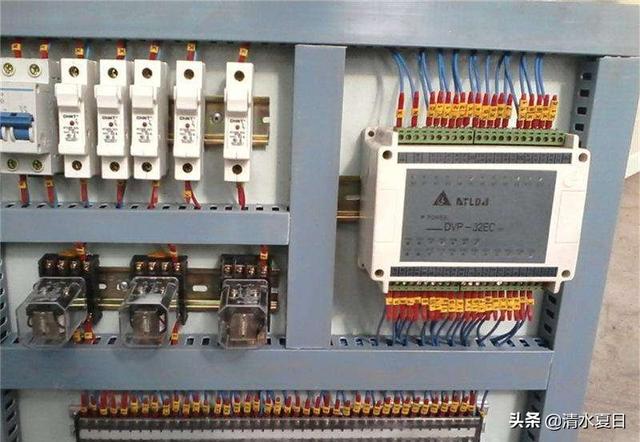

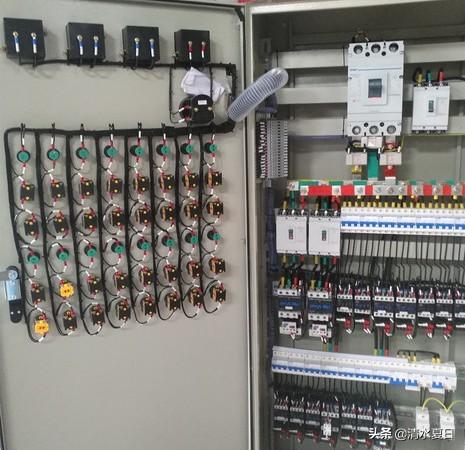

在配電柜中我們可以看到電線端子都是有編號的。有些編號只有數字，而有些編號是數字和字母組合而成，但是它們都有一定的規律。那么給端子編號的時候，有什么標準和規則呢？

線號編號原則

電氣線路編號是根據“等電位”原則，按照“從左到右、從上到下”進行標注。也就是電位始終相等的兩個點用同一個號碼來標注，但是經過觸點或者開關除外。因為當觸點或者開關接通和斷開時，它兩端的電位是不同的。

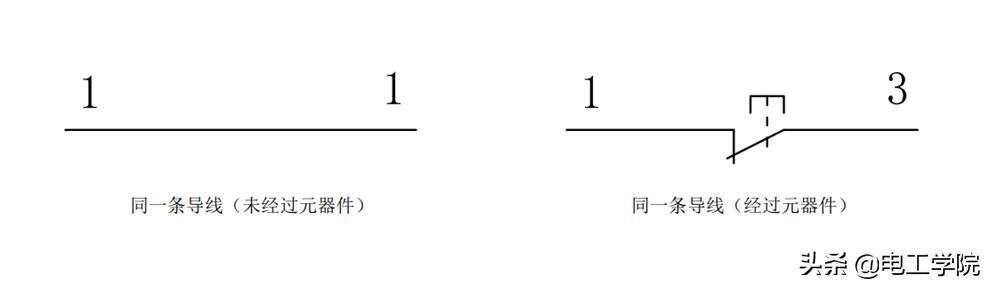

比如同一條電線的頭與尾，它們電位始終相等，那么它們的編號是一樣的。同樣，一條電線經過了開關。雖然開關在接通的時候兩端電位相等，但是在斷開時電位可能不一樣，所以開關兩端的編號也是不一樣的。

為了便于維修和區別，交流電路和直流電流編號方法有一定的區別。我們先來說一下交流電路的編號方法。

交流電路編號規則

1. 主回路

在三相電路中，用個位數表示相序；字母表示功能線；百位表示電源回路。

比如：L表示火線，N表示中性線；U、V、W表示三相設備的接線端子；L1、L2、L3表示三相火線；1L1、1L2、1L3表示第一個回路的三相火線； 2L1、2L2、2L3表示第二個回路的三相火線。

2. 控制回路（二次回路）

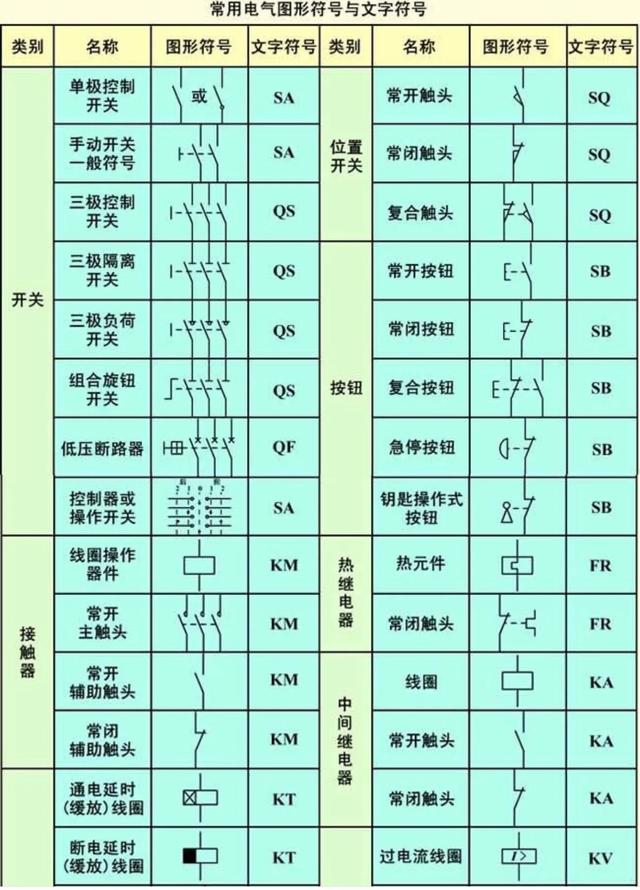

編號一般采用字母和數字組合來表示該回路的作用及性質，有時候也采用純數字來表示。對于字母的含義，這個和電氣元件名稱與符號里的字母一樣。

如果控制線路只有一個回路，那我們可以用一位數或者兩位數來編號。以能耗元件（線圈、指示燈等）為分界點，上（左）端用奇數順序（1、3、5…）來編號，下（右）端用偶數順序（2、4、6…）來編號。

如果一位數不夠用，那就用二位數來湊。比如某回路編號從1開始（1、3、5…），一直編到數字9還不夠用，這時繼續加一位數編，比如11、13、15…

如果二次回路有多個電源（回路）供電，就用百位數來區別不同回路。個位數和十位數和單回路編號方法一樣。

舉個例子

比如某設備控制線路只有一個回路，那么我們直接從一端以奇數開始編：1、3、5 … 9、11…等。

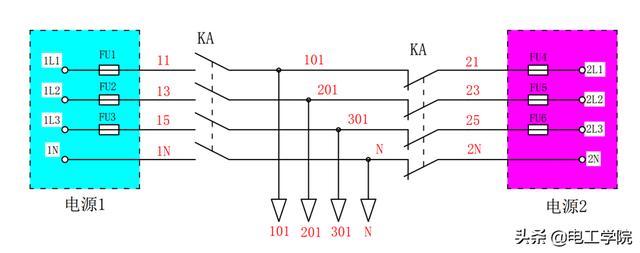

如果控制線路有多個電源回路，比如3個回路。那么我們可以用101來作為第一個回路的起始編號，用201來作為第二個回路的起始編號、用301來作為第三個回路的起始編號。那么第一個電源回路就是101、103、105 … ；第二個電源回路就是201、203、205 … ；第三個回路就是301、303、305 …

直流電路編號規則

對于直流電路，編號方法和交流電路類似。

如果控制線路只有一個回路，那我們可以用一位數或者兩位數來編號。以能耗元件（線圈、電阻、電容等）為分界點，正極用奇數順序（1、3、5…）來編號，負極用偶數（2、4、6…）順序來編號。如果極性不明確，那編奇數和偶數都可以。

如果一位數不夠用，那就用二位數來湊。對于不同電源回路，我們也可以采用三位數來編號。

萬用表查找故障方法

前面我們講了一下編號規則，如果我們掌握了編號規則，那么查找線路故障就顯得游刃有余了。

查找線路故障一般有電壓法和電阻法。電壓法就是利用測電壓來檢測故障點，電阻法就是利用測電阻來查找故障。它們各有優勢，如果對線路不熟悉，我們推薦用電阻法來判斷故障，相對較安全。

主線路電線比較少，判斷故障比較容易，這里就拿控制線路來舉例子。

在測量控制線路之前，先斷開控制線路電源/熔斷器，讓控制線路和主線路分開。這樣做的目的是在測控制線路時，不會受到主線路的干擾。

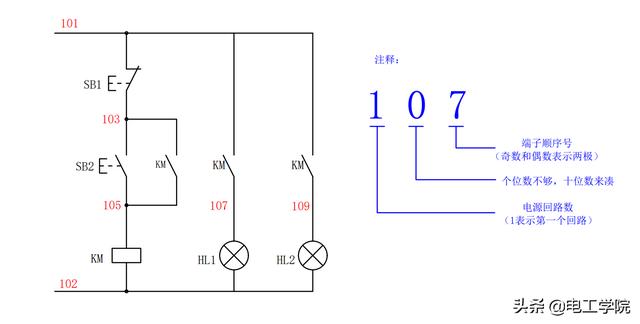

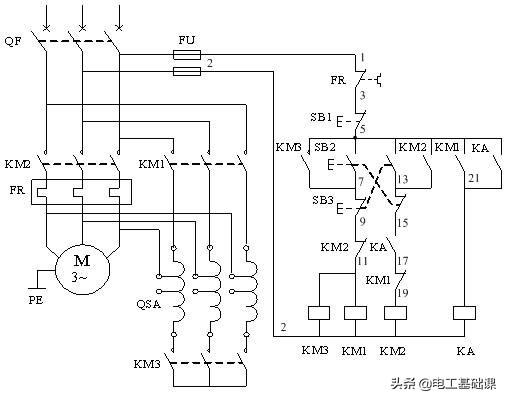

然后一個表筆放在控制回路的奇數起始編號（比如101），另外一個表筆放在控制回路的偶數起始編號（比如102），它們之間阻值應該無限大。然后按一下按鈕開關SB2，這時應該是有一定的阻值（阻值等于線圈電阻）。如果阻值還是無限大，說明兩個表筆之間不通、某個地方斷了，那就接著往下查找。

空不出手來按按鈕，我們可以用短電線或者其他金屬物體把按鈕短接起來，檢測完以后再拆掉即可。

然后我們再按按鈕，并測起始端子的下一個端子（103）和偶數起始編號（102）之間的電阻。如果有一定的阻值，說明101和103之間有斷路。如果阻值還是無限大，說明103和102之間還是某個地方有斷路，那就接著往下查找。

...以此類推，直到找到故障點...

因為編號規則決定尾數為奇數和偶數是兩個不同極性線路，所以我們測以奇數結尾的端子和偶數結尾的端子，它們之間正常是有一定的電阻的。（當然前提是同一個電源回路）

以上就是我的回答，如果還有其他不足或疑問，歡迎大家評論！

我是電工學院，專門負責電工培訓、考證；如果你對電工感興趣，可以關注我！如果覺得不錯，記得點贊、評論、轉發！感謝！

接線是如何編號的？

所說的編號，是指特定的某一個回路上的標記符號。標記符號的目的，是為了安裝接線和維護檢修時看圖方便 ，需要對每一個回路進行標記，用來表明各個回路之間的關系。

編號的主要原則如下：

一、同一相或者稱作等電位相的電路，連接在一個點上的所有導線，標注相同的線號，只有在經過電氣元件的觸點或輔助觸點時，雖然在接通的時候是等電位，但是斷開時卻是不等電位，這種情況下必須標注不同的線號。

二、回路標記線號可以按照不同的線路功能進行分組，比如主電路和二次控制電路。同時，按照不同的功能分配每組一定范圍的數字，然后進行編號。

編號的主要方法：

一、交流電路中主電路的編號：

個位數表示相別，即U相為1；V相為2；W相為3。十位數的順序區分不同的線段，比如U相回路用U1、11、21……；V相即為V2、12、22……；W相就是W3、13、23……等等。也可以使用L1、L11……L2、L12……L3、L13等等。

二、二次回路即控制線路的編號：

編號從電源的一側開始，以奇數的順序標到最后一個電氣元件。然后再從電源的另一側開始，以偶數的順序標到與奇數相遇的最后一個電器元件。比如從A相開始編號，順序是1、3、5、7、9、11、13等?；芈稡相或C相為2、4、6、8、10、12等偶數標號。

用萬用表如何查找故障？

懂得了編號的原則和方法，故障查找就方便多了。一般的情況下，主控制電路很少使用萬用表，因為主電路配制比較簡單。而輔助控制電路相對復雜一些，控制電路出現故障時，使用萬用表查找一般有兩種方式，即電阻檔和電壓檔。

使用電阻檔排出故障，是在線路停電的情況下進行，按照線號的編號順序一段一段的分析查找，這也是一種最簡單的故障排除方法。

使用電壓檔排出故障，是在不停電的情況下進行，按下啟動按鈕，用萬用表電壓檔按照編號順序測量啟動按鈕或其它元件的兩個接線端，如果接線端子的編號是奇數，說明是A相回路，在奇數編號的A相等電位電路中是沒有電壓產生的，如果有電壓產生，說明啟動按鈕或其它元件損壞不通，就得需要更換。

如果沒有電壓，說明各個元件是好的。接下來萬用表的紅表筆放在停止按鈕的電源端不動，黑表筆檢測停止按鈕或其它偶數元件的另一個接線端，有電壓就是損壞了，直到查出有電壓產生的一個點，就是該電路出現的故障部位。

朋友們好，我是電子及工控技術，我來回答這個問題。在電氣控制線路中不管是原理圖還是實體線路接線都有線號，在電路上標有線號即是接線工藝的要求也是為了方便調試電路與維修電路的需要，我們在對電氣實體電路接線時都是嚴格根據施工電路原理圖和接線圖進行的，在原理圖和接線圖中一般都要對電路、控制電路和輔助電路編寫線號。下面我們來聊聊這方面的話題。

電氣實體線路編號的規則

1、電源主電路的編號方法

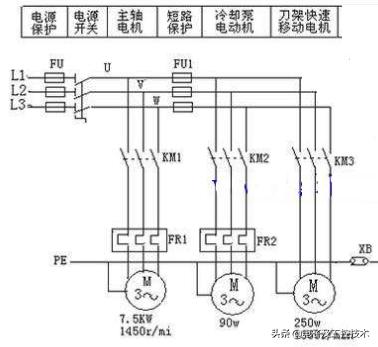

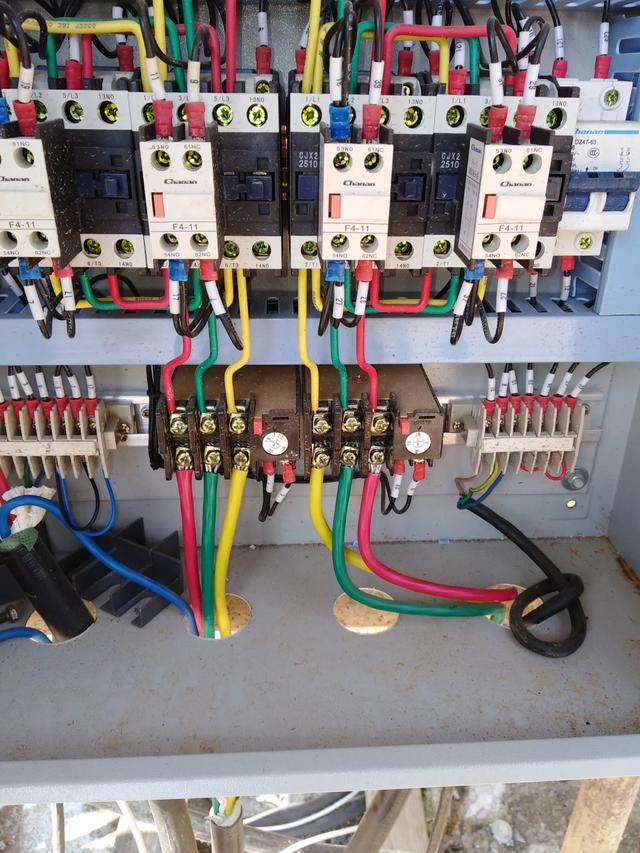

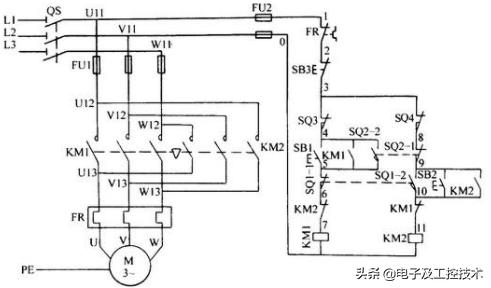

我們打開電器柜就會發現在電器元件的連接線兩端不但壓接了接線端子而且在導線的兩端都套上了大約8毫米長的編碼套管，在編碼套管上都標寫了線號，這個實物圖上的線號是和對應電路原理圖上的編號是一一對應的。我們在給電路編寫編號時是有要求的，我們觀察電氣線路不難發現在每根接線端子旁的編碼套管上編寫的要么是數字要么是字母，那么按照工藝接線規定在電氣線路主電路的電源出線端要求用字母加數字的標注法，例如下圖的主電路中電源的三相接線端用L1、L2、L3來標注，經過電源開關QS后按照相序的編號進行編排，編排的方法是按照三相電源的相序從上到下或者從左到右的順序進行編號，下圖中我們可以按照U11、V11、W11進行編排，經過一個元件后就增加一個編號，因此在KM1的下端口可以增加為U12、V12、W12。當遇到一臺電動機時就可以按照電源的相序用U、V、W進行編號，如果有多個電動機的話，第一臺電機就用1U、1V、1W，第二臺電動機就用2U、2V、2W，第三臺電機就用3U、3V、3W進行編碼就行了，如果還有更多的電動機的話按照這種方法遞增就可以了。

2、控制電路與輔助電路編號的方法

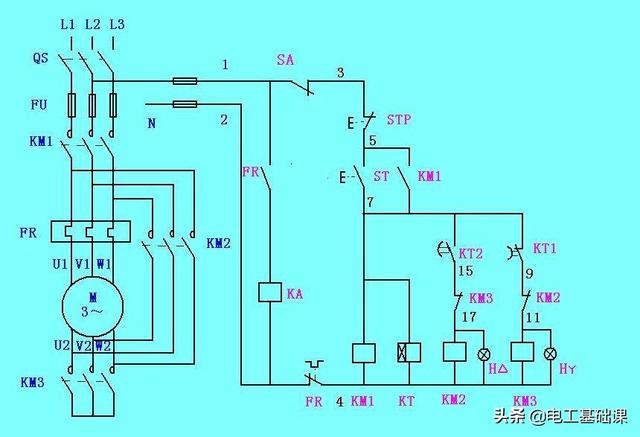

對于控制電路和輔助電路我們對線路的編號是按照“等電位法”進行標注，在控制電路中編號也是有規律可循的，在絕大部分線路中都是按照“由上到下、由左到右”的順序從起始數是從“1”開始向下標注，如下面的電路圖所表示的那樣。從圖中我們可以觀察到只要是經過一個元件數字就增加一，控制電路的“0”的編號線是幾個交流接觸器的公共點的連線。

對于具有輔助功能的線路一般都是用三位數字里表示，比如機床的照明線路是從101開始編號的，各種指示電路是從201編號開始的。所以我們所接的實體線路都是按照這種接線的方法進行編號的。

用萬用表查找故障的方法

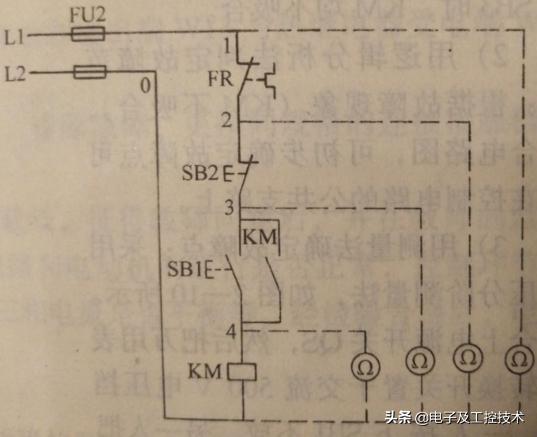

上面我們講到了線路的編號方法，當線路有故障的時候這就為我們方便檢查故障帶來了很大的便利特別是在線路復雜時更能體現出線路編號的優點。我們用萬用表查找故障之前首先要用“邏輯分析法”去縮小線路故障的范圍，然后可以用萬用表的“電壓分階測量”或者用“電阻分階測量”的方法都可以查找到故障點，下面我們以“電阻分階測量”法為例來說明如何查找故障。在使用萬用表測電阻法去檢查電路故障時要先關斷電源然后把萬用表轉到適當的電阻倍率檔位。如下圖當按下SB1若KM不吸合時則說明線路有故障。

我們先請一位幫手按住SB1，這是我們可以用萬用表分別測量，表筆一頭接觸"0"編號線，另一表筆分別接觸“1”編號線、“2”編號線、“3”編號線和“4”編號線，若發現有一次電阻是無窮大的話，那么此處就是斷路點。

以上就是我對這個問題的解答。歡迎朋友們參與討論，敬請關注電子及工控技術，感謝點贊。

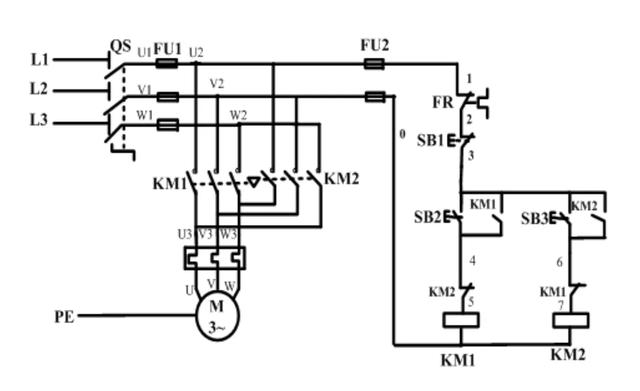

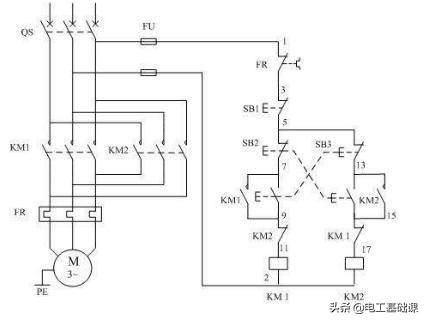

為了正確的接線和方便以后的故障處理，我們畫接線圖和現場接線時會對所有元件和端子進行標注，那么這個編號的規則是什么呢？當運行出現故障時怎樣用萬用表查找故障呢？接下來就以電機正反轉接線圖來舉例。

• 元件符號的標注

每個元件都有自己的標準電氣符號。比如電機正反轉接線圖中主要電氣元件有按鈕開關SB、接觸器KM、熔斷器FU、熱繼電器FR等。多個元件就按1、2……排序，例如KM1、KM2。

• 接線端口的編號

以"先上后下，先左后右"的方式，以數字編號。

主控電路：三相線路在開關后以U、V、W和U1、V1、W1這樣以此類推進行編號。

控制電路：按照方向以阿拉伯數字進行編號。

• 如何用萬用表測量電路

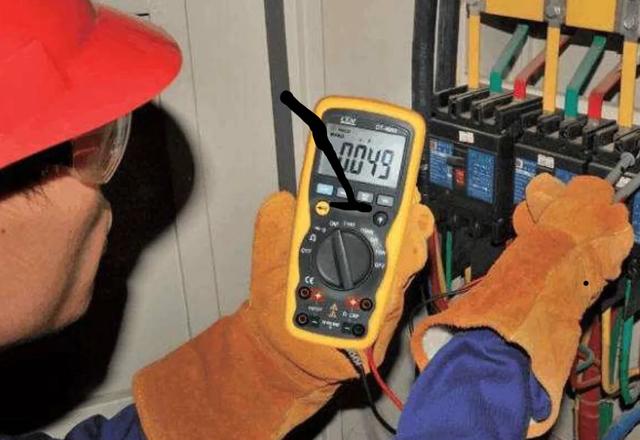

首先用萬用表測量開關和接觸器常開常閉是否正常，然后在通電情況下測量主線路每個端口來排除元件和線路故障。主線路排除后，用萬用表測量控制線路，測量開關和線路。

對于正反電機系統，接觸器的互鎖比較重要

（圖片來源于網絡，侵權即刪）

以上是我的回答，希望對你有幫助

很高興回答你的問題，

接線怎么編號呢？這個可以按照阿拉伯數字編號，經過一個電氣元件數字加1，保證同等編號的地方，電壓相同就可以。并且保證和圖紙要對應好，編號的目的就是為了檢修，所以這個也要注意。這種一般小的配電盤

要是大型的，我們要注意編號在哪個位置，所以在編號也要顯示那個位置和圖紙位置，還要加上這個元件的那個點。

或者還有很多編號規則，你只要能在圖紙表明，讓別人拿到圖紙，直接能看到你的線號在哪就行，

希望對你有幫助?。?/p>

編號的問題，其實就類似于我們的排隊，這樣就可以幫助某個事情有章有序的進行下去。對于接線編號，也同樣需要有序進行。這樣不僅可以方便后續維護，還可以讓我們的工作有序的進行下去。

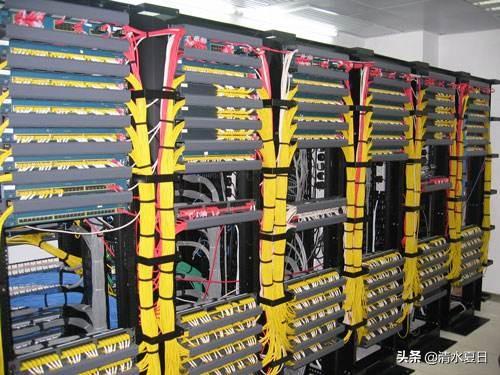

接線，無論是電氣系統還是一個單獨的電子系統，其實可比做一個大腦或神經系統。每一條線都有其相應的作用。

今天，小編就給大家普及一下接線編號規則與技巧。

1、不論是功率線還是信號線，線頭的兩端都要有對應的線號且線頭與線尾標號要一致。

2、對于線號標識不能只用數字號碼標識，最好體現出此線的作用與功能。

3、線號標識內容向外，便于查看與安裝。

在這里給大家舉幾個簡單的例子。

對于強電線號標識；

1、對于交流單相電一般用L、N、G代表火、零、地。

2、對于交流三相電一般用L1、L2、L3或A、B、C來表示三相電壓。對于三相電機來說一般用U、V、W來表示。

對于弱電標識：弱電主要有輔助電源、信號線等要對應其功能。另外布線不僅要有線號，也一定要美觀！

我們每一個操作員就好比這部機器的靈魂工程師。我們的行為決定了機器的美觀度，機器的正常運行。
