功率計就是一個家用電能表，有問題的不僅僅是你家配電箱，商家給的接線圖也有問題

圖與接線矛盾

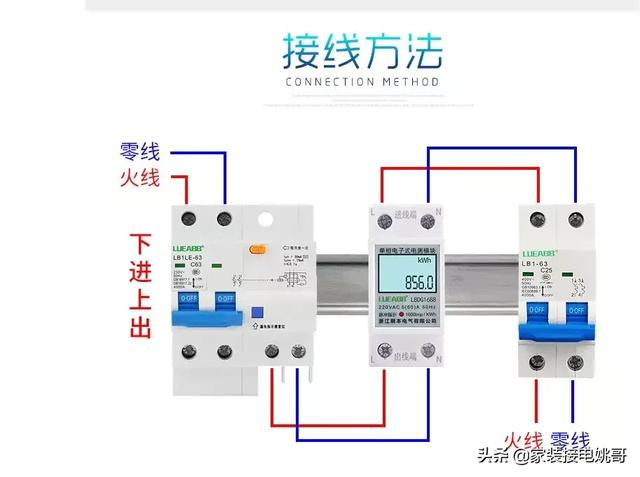

商家提供的接線圖中雖然文字描述下進上出，但是所賣商品中標注的進線端和出線端都是相反的，也就是上進下出的狀態，所以這樣的產品與說明書不符，很有可能不是正規產品，接線錯誤就會導致功率計算不準，甚至成為負數。

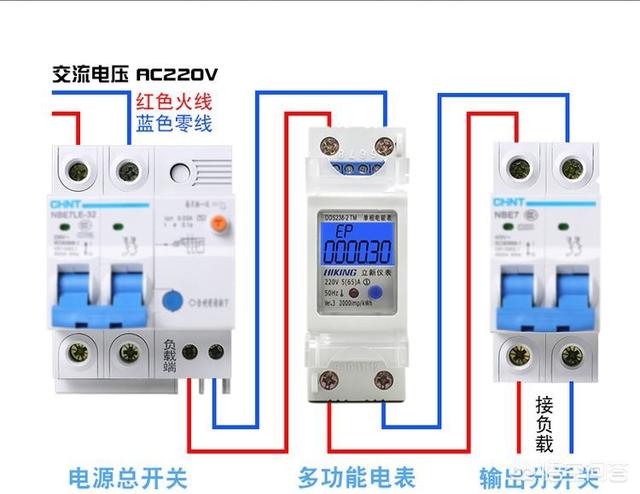

如果是合格的產品就會在說明書中準確表明接線方式，在實際的產品中也能夠進行一一對應的，具體可以參考一下下圖，如果說明書中表明無論那一端出線都不影響正常使用的話，那就可以隨便選擇進線端，如果沒有標注，就要按照實際產品進行接線。

配電箱的接線問題

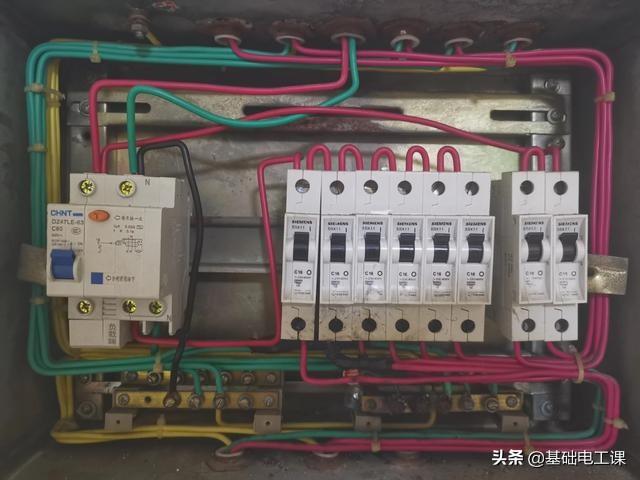

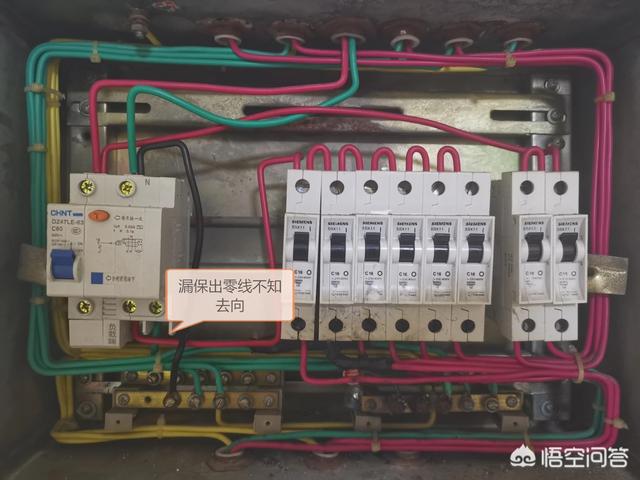

這個配電箱一看就不是專業人員做的，有最起碼五個問題存在

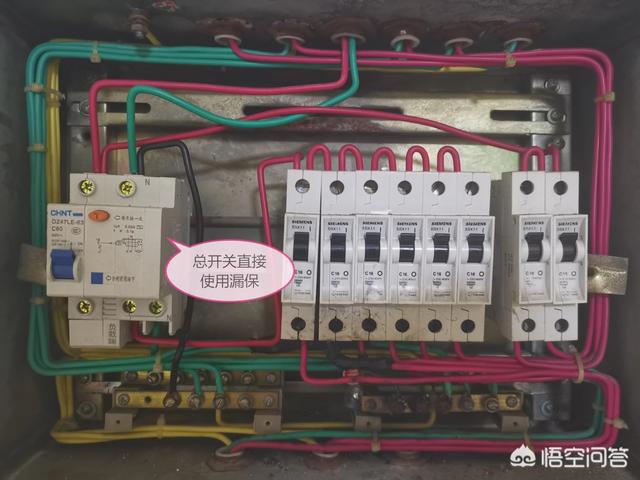

1、總開關選用漏保不合適

整個配電箱中分路端都沒有使用漏電保護器，但是總開關卻選擇了，作為總開關不建議選用漏電保護器，由于空氣開關沒有漏電保護功能，所以分路端一旦有一路出現漏電，總漏保就會跳閘，檢修起來非常的麻煩。

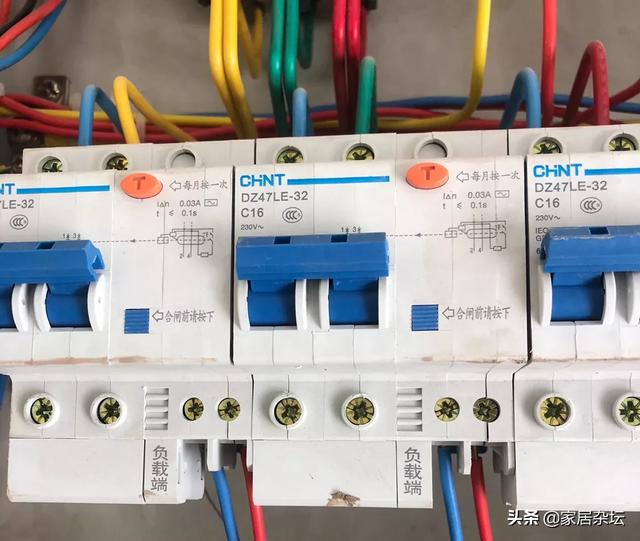

整改建議：合理適配漏電保護器，把插座端，比如衛生間、廚房等容易出現漏電問題的分路改成漏電保護器，把總開關換成空氣開關。

2、總開關容量選用過大

整個配電箱中分路沒有一個超過20A的，總開關卻選擇一個60A的，這是非常不合理的，不知道房間里面負載的分布情況，所以無法提出整改建議，但是總開關與分路開關容量差別過大，某一路或者幾路出現短路或者過載，由于總容量過大，就不會起到保護作用，有安全隱患。

3、重復接零

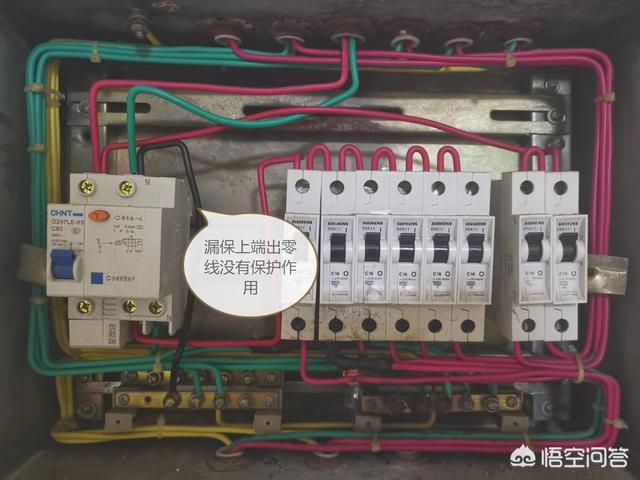

圖中沒有看到從總漏保開關出來的零線接到了哪里，如果是接到了第一塊匯流排，又從漏保開關上端引出一根零線進入第一塊匯流排，那就是重復接零，重復接零非常的危險，千萬不能這么做。

如果從漏保出來的零線接入了第二塊匯流排，黑線接入第一塊匯流排，那么意圖就比較明顯，想要節省漏電保護器的使用，這樣的接法，由于黑線是從上端接下來的就不具備漏電保護功能，出現漏電，漏保也不會跳，非常危險。

4、火線沒有經過漏保

后端兩個C10單P空氣開關沒有經過總漏保，直接從上端接入，這樣就沒有漏保的保護功能，相反一旦這兩個分路出現過載或者短路漏電等情況，直接會把家庭電表中的開關跳掉，甚至整個小區的變壓器。

5、配電箱中有接頭

配電箱各種有兩個有絕緣膠布裹起來的部分，不知道這兩個部分是有接頭還是有破皮的情況，臨時進行絕緣處理的，這樣比較危險，原則上配電箱中，暗裝線管中都不允許有接頭存在的。

黑線為什么這樣接？

1、重新接零

第一種可能就是重復接零，也許是接線人員誤操作，沒有算清楚整個配電箱的電路情況，也許是漏保開關的零線分支損壞，需要重新接零線到匯流排，無論是哪種情況都是非常危險的行為。

2、黑線接第一個零排

第二種可能就是黑線連接第一個零線匯流排，讓連接在第一個匯流排中的分路擺脫漏保的控制，這樣就可以防止這些分路漏電跳總漏保了，但是這是非常的危險，沒有總開關的保護，出現問題影響的就是電表箱中的總開關，甚至一個小區的總開關。

怎么接入功率計？

由于配電箱中的電路非常的復雜，先要按照上面的整改意見進行整改，把不應該連接的電線去掉，更換能夠保護電路的漏電保護開關，理清楚以后，按照商家給的接線圖進行連接功率計就可以了。

總結

這個配電箱的問題還是非常大的，和亂扯亂接沒有什么區別，隱患非常多，希望題主能夠看到并且及時整改，為了家庭用電安全，請勿采納非專業人士的意見。

對單相電計量表接線圖和說明不符以及在你所提供的配電箱內怎樣連接說一下我的看法。

一、接線圖和說明不符的問題

過欠壓保護器接線有的上進下岀，為了連接方便有的下進上岀。計量表我沒有用過，但不排除有下進上岀的。

這樣說來只不過是上進下岀的實物給了你一張下進上岀的接線圖。你按實物標示接線就是。

以前的計量表反向接線，原有的電度會倒退。以前有用戶偷電，月底抄表時倒退過了頭，用電量會成負數，偷電不打自招。

二、你配電箱的配電模式

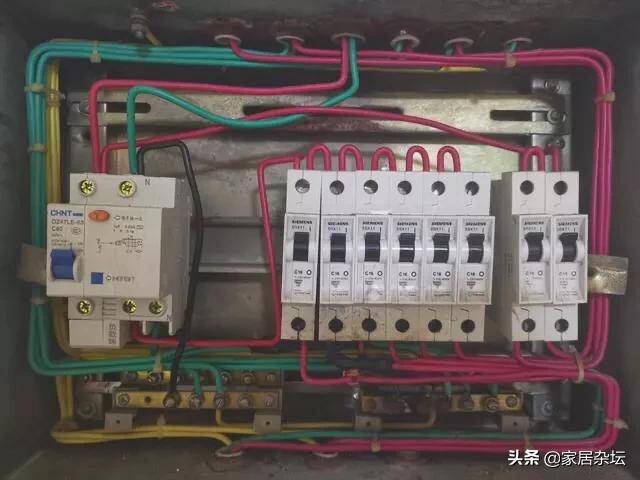

你配電箱的配電模式是用漏電保護作總開關、照明和插座不同路（最后兩路應該是照明）。黑線未經過漏電保護連接照明線路零線。照明相線從漏電保護上端引岀。

照明沒有經過總保護，不能一鍵斷電。斷開總漏保照明仍舊有電。

本文不是討論那種配電模式優越，我只是順便說一下：照明和插座不同路很費線費工，根本沒有必要。

看到有的文章說照明不過總保護如果發生過載或短路會直接跳電能表保護甚至影響小區變壓器、總保護過大會燒分路我并不認同。

照明進漏保更安全。照明不過總保護短路時有可能分路和電表箱保護同時跳閘；不熟悉配電箱情況的檢修人會有安全問題；影響變壓器絕對不可能。

三、本模式的配電箱應怎樣接計量表

根據現有配電模式，計量表必須接在漏電保護前。

從電度表進入的零火線接計量表進線端，計量表岀線端接漏電保護總閘上端。

如果改變配電模式，照明進漏保，則計量表接在漏電總保護前面和后面都沒有關系。

2021.2.28

大家好，我是專注家居和裝修知識分享的家居雜壇。喜歡的就點擊一下關注吧！

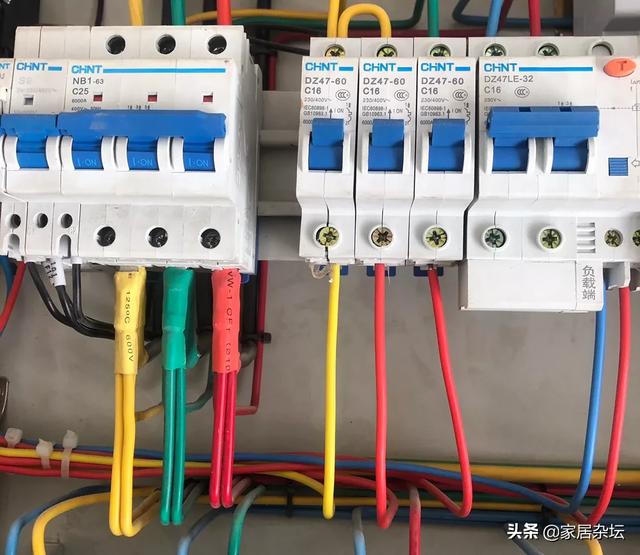

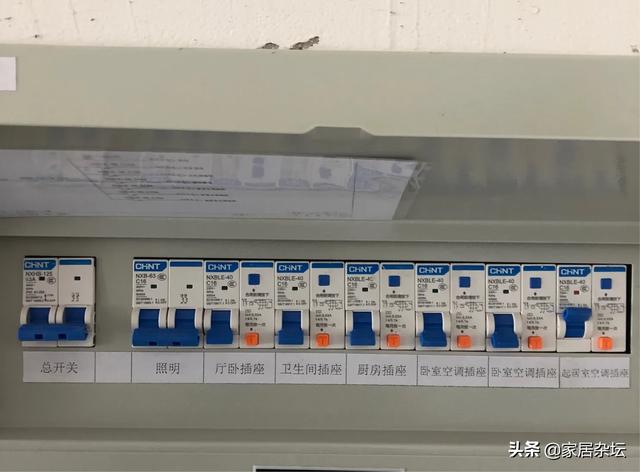

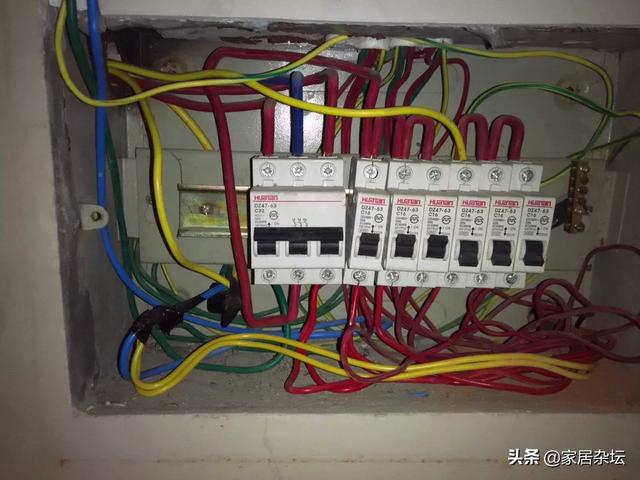

對于家庭電路中一般會安裝一些保護保護開關。例如最常見的漏電保護開關和空氣開關來，以此實現電路接通和斷開，以及相應的短路、過載等保護。另外還有的朋友會安裝計量表來計量我們的用電情況。對于這些電路中的電器安裝，一般要根據圖紙和說明來進行。但是如果安裝圖紙和實物不一致時怎么辦呢？家居雜壇以下面的問題為例來給大家解答這個問題

安裝電能表接線圖和給的說明不相符是怎么回事？

關于安裝電路的計量表時發現給的接線圖和說明不一致，我們首先來看一下上面所給的電路的接線圖紙，也就是說明。我們要來分析一下這種電表安裝的說明圖紙，然后再來解答不一致的具體問題所在。

電表安裝接線圖紙的具體情況有哪些？

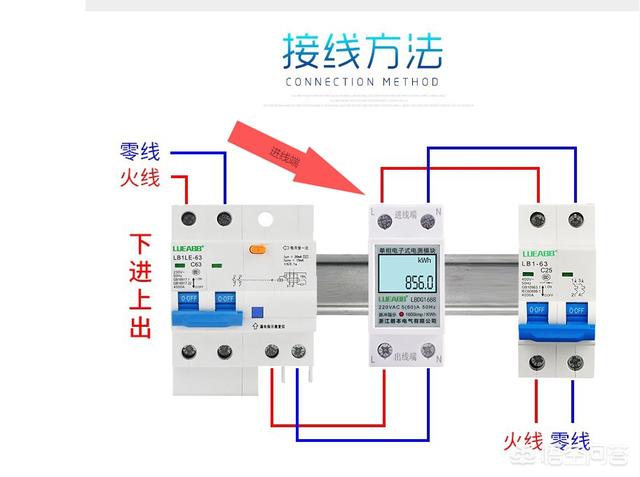

大家可以看一下上面這一張電表的安裝的具體圖紙，在這張圖紙中有三種類型的計量或者是保護類的開關，分別是最左手的一個是總的漏電保護開關，中間的就是我們的計量電表，右面是一個2P的空氣開關。這三個開關電器組成了一個完整的電路。我們來簡單分析一下這個電路的具體的接線方法。

①：電線的連接。電線的連接，從圖中我們可以看出來，所有的紅線都是接到了左側的接線端子也就是L接線端子上。包括漏電保護開關，電表以及對右側的空氣開關。而零線都是接在右側的N接線端子上，包括了上面的漏保，電表以及空氣開關。

②：電線的進出線方式。對于漏電保護開關，從接線圖紙上我們可以看出是上側是電源的進線，下口是電源的出線。而對于中間的電表，我們會發現電表的下側標注的是出線端，而上側標注的是進線端。而對于漏電保護開關和空氣開關，同樣也是上部是進行端，下部是出線端。

接線圖紙中的錯誤有哪些？

大家仔細看這張電表的連接圖紙，其實就會發現電表的連接圖紙本身是有自相矛盾的地方。所以對于這些自相矛盾的地方，大家一定要尤為的謹慎。具體表現在以下兩點。

①：電表的連接圖紙中所寫的下進上出應該是針對的電表而言。所以說所寫的下進上出四個字應該指明是針對的電表，而不應該直接寫在圖紙的左側，這樣會讓人誤以為是指我們的最左側的漏電保護開關是下進上出。這顯然是不符合要求的。

②：電表的連接圖紙中對于電表的連接線的連接方法是下側是接著電源的進線，而電表的上側是連接的電源的出線。也就是說實際的接線方法是下進上出，與圖紙上最左側的說明是一致的。但是大家仔細看這塊電表本身的標注就會發現，下部接的是出現端，而上側寫的是進線端，所以說實際電線的連接卻與產品本身是不相符的。所以說這種產品是不正確的，也就是說，這種產品根本就不是下進上出的產品。

說明問題：①、我們倆通過這張電表安裝的連接圖紙中的錯誤就會發現，我們所購買的產品肯定是非標的產品。有時候這種產品本身就不可能是合格的，連產品的說明書中都是錯誤的，更何況產品產品的質量。②、我們同時還要看一下產品本身的具體的特點。也就是，我們拿到實物以后，再結合圖紙相對照，估計還會發現很多的問題。

電表的安裝需要注意哪些問題？

通過以上對于電表的安裝的連接圖紙與實物對照所發現的各種問題，大家會發現，這種假冒偽劣的產品是不能夠使用的。輕則就是我們的計量會出現嚴重的誤差，重則還可能導致我們電路出現新的問題出現。例如出現短路等等問題，嚴重影響我們電路的使用安全。為此我們需要注意以下兩點問題。

①：購買電器相關的產品，必須購買符合國家要求的產品。例如我們家庭中常用的空氣開關或者是漏電保護開關，一定要購買國家認證的一些產品。另外就是建議大家盡量購買一些有一定知名度品牌的產品，不要購買一些沒有任何標志的非標產品。

②：我們在更換或者是安裝家中的電路以及電路上的所有的開關以及計量設施時，盡量去找專業的電工進行安裝。因為專業電工了解每一種開關或者是計量設置的具體的特點，然后才安裝的過程中可以及時的發現錯誤，以免再安裝后給我們帶來危害。

結束語

關于家庭中自己想安裝一個計量表，必須購買合格的產品，按照產品的要求去安裝。如果發現我們購買的產品與安裝圖紙不相符，那么這個時候個人建議大家盡量不要安裝。因為這肯定是一個不合格產品，安裝以后很難保證我們盡量準確。而且還有可能存在著很大的用電安全隱患，得不償失。

【個人原創，頭條首發，圖片源自網絡侵權即刪！】

我們先說第1張圖，這張圖接線沒有問題，只是標注的“下進上出”應該在電表的下方，或者用個箭頭指示。

這種計量電表一般是用來做對比的。假如你懷疑你家的電表有問題，可以安裝這么一個來做一個監測和對比。但是你想用它來做家庭的電表，估計供電公司不允許吧。我這只是個猜測而已，因為很少看到這個樣的。

第2個圖是一個1P+N的漏電保護器跟幾個1P的空開組成的配電箱。

乍一看有點懵，怎么還從漏電保護器的上端單獨引出一條黑色的零線？

后來看明白了，這是為照明電路提供的零線，不過好像是多此一舉。

這個師傅可能是受到照明電路不應該接漏電保護器這種說法的影響。其實用漏電保護器做總開關，所有的分路都可以接漏點保護器的下端。

本圖很明顯是有個零線端子排，只要把漏電保護器出線端的零線接在零線端子排上，然后各分路的零線都從這里引出，這樣既方便也美觀。

以上就是我的分析和解答。大家覺得怎么樣？有不足的地方請大家評論補充。有錯誤的地方請大家及時指正。謝謝！

首先廠家給的接線圖中存在錯誤，那些講電表進出線反接也沒關系的不要再害人了好不，電表進出反接的話電表不會正常計量的，

廠家給的接線圖中可以看出導軌式電表自身標識的進線在上端（左火右零）出線在下端（左火右零），而圖上的接線線卻把導軌表下端當進線端上端當出線端了！存在嚴重的誤區建議先咨詢清楚到底是導軌表標識有錯誤還是廠家畫的接線圖有問題，現在很多導軌式電表都采用的下進上出的布線方式但是它外面的標識沒有更正（本人遇到過好多，標識寫著上進下出但指示箭頭卻是下進上出的指向，問廠家說忘記更改外部標識了！結果表是下進上出的）所以建議找廠家問清楚具體的接線方式

圖二是題主家的戶內配電箱吧，這個配電箱應該后面更改線路過的，為何講更改過呢？因為這個戶內箱的主開關為一只2匹的漏電開關本身是上端進零火線下端出零火線的接法，可能因為某些原因吧它的負載零線被拆除直接當成型一個空開使用。這里需要講下的是漏保開關不是不可以做主開關使用的，漏電開關當主開關使用的時候某一分路漏電那整個電箱全部沒電的，漏電開關當主開關有利有弊，利在廠家省事省成本，弊在用戶使用煩心。家用戶內箱正確的配電布局可以這樣：2匹C型空開為開關，照明線路用1匹C型空開（多少個根據分枝線路多少而定一般家庭四五個足夠）插座線路及廚衛分路采用漏電開關。這樣即使分枝線路有漏電什么的整個電箱不至于全部沒電

那如何把題主的需求實現呢？假設導軌表為下進上出的情況可以這樣更改線路：先拆除漏電開關負載端到分路開關的那條火線、零線也拆除，拆除后把漏電負載火線接入導軌表的進線L、零線接入N，導軌表的出線L接到原先的分路開關進線處、*零線N直接接入零排*（建議不接出線零線）題主的戶內箱中還有兩只1匹空開是未經過總開關保護的（箱內最右側兩只）如果它們也需計量的話可以拆除它們上端與主開關之間的聯接線后從旁邊的分路進線處并聯一下即可。

**PS#友情提示，導軌表的零線可以只進不出的！進線零線一定要接（此種接法零線線徑可以適當小于火線的線徑且可上可下無要求，此零只為導軌表提供工作電源）一般導軌表都這樣布線的，如果一定非要接出線零線那么它的線徑應和火線一樣且要按標識接線

1:你家的斷路器和廠家配的斷路器不是一個型號。你家的斷路器可能只控制火線不控制零線。

2:把你家斷路器換成零火都控制的就可以了。

賣家給的卡軌電表，實際標的是下出上進，提供的線路是下進上出，不過反接也能能用。再說你的戶內箱，箱里面最右邊兩個開關沒有經過漏保，建議把那兩條線改了，改在漏保下端來用，這樣用起來后面兩個回路才安全。更改方法如下，關閉入戶總電源，把漏電開關上方往右那條紅線和往下的黑線拆除了，入戶線像4平方的，把入戶兩條線留著，擰緊漏電開關上端螺絲，再拆除漏電開關下端所有線頭，將卡軌電表裝上，方向別裝反了，字正著裝，裝好了再拿兩條4平方電線，分清火零線，將漏電開關下端和卡軌電表上端連起來，卡軌電表右端有個N字母接零線，接好了再把漏電開關最上端拆除的兩條線和漏電開關下端拆除的線頭，分清火零線分別接到卡軌電表下端。接好了檢查一下，沒問題了再送電，記得螺絲一定要擰緊。

水火電都是無情的，安全最好，廠礦企業單位，所有接線一定要按規矩來，不能有半點含糊，設計圖紙是怎么的就怎樣布線，就是自己認為圖紙不合格，也必須通過某些途徑解決，還不是自作主張擅自更改的。

家里用電，說真的不要弄得那么復雜，我家就只有電表下一個漏電開關，再沒有別的開關了，從沒出過問題。

商家的圖是對的，標準的，是上進下出，文字錯了。你家的總開關接錯了，要改！總開關上面只能單線L和單線N進，不許有轉接線。另外的線接到總開關下面。改一下就對了，簡單的。

接線圖沒有錯。錯誤的是“下進上出”四個字應該標在電表的正上方或正下方。說簡單點：只有你買的這個異形單相計量表是下進上出的。兩邊一個漏電一個空開都是上進下出的（接線也正確）。你們家的配電箱，為啥有兩個1P空開不經過漏電？即使是這樣，后面改為1個2P空開不是更好，零線、火線同進同出，以免跟前面的混淆。電工安裝，不但要自己看得懂，也要讓別人也一眼能看得懂，利于后期維護。
