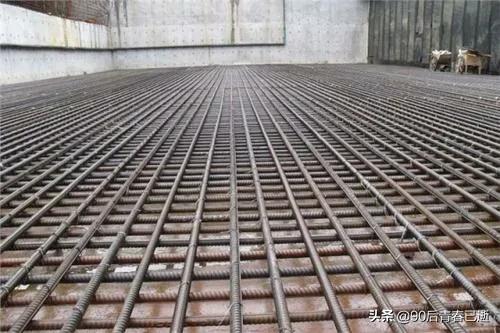

在鄉(xiāng)村，由于大部分人都十分缺乏建房方面知識，長期以來僅憑原始經驗做事，例如建房用到的鋼筋，大部分人想當然的以為鋼筋肯定放得越多、越粗，房子就越結實。殊不知，這是一個完全錯誤的概念，費錢浪費材料還是小事，造成隱患影響到房屋的安全性豈不得不償失。在此寶家針對回鄉(xiāng)建房人群對鋼筋配比方面的誤區(qū)做了解答，希望對打算回鄉(xiāng)建房的你有所幫助。

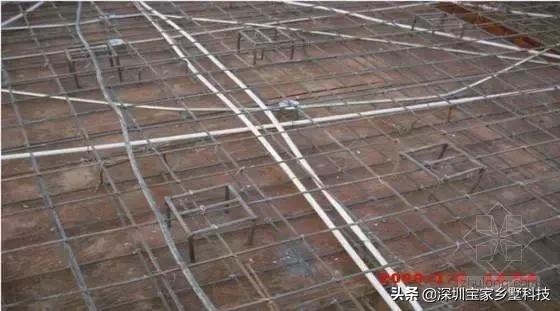

鋼筋的用量是需要經過科學的結構計算得出的，在施工中應嚴格按要求的規(guī)格、數量放置，不可任意減少或增加，并不是想當然的要多、要粗就能住上結實的房子。因為鋼筋是受拉力的，而混凝土是確實抗壓的，只有兩者共同工作的時候才能夠使得構件合理的受力。

因此，房屋結構是需要專業(yè)人員來設計的，而且現在的建筑工程都是終身責任制，沒有人會拿安全開玩笑，有專業(yè)人員把關，不僅踏實安全，土建成本反而會降下來，確保每一筆錢都能花在刀刃上。

01

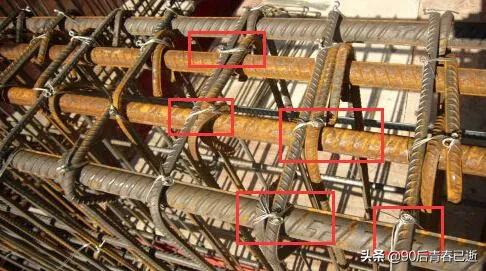

鋼筋過多，浪費材料又有隱患

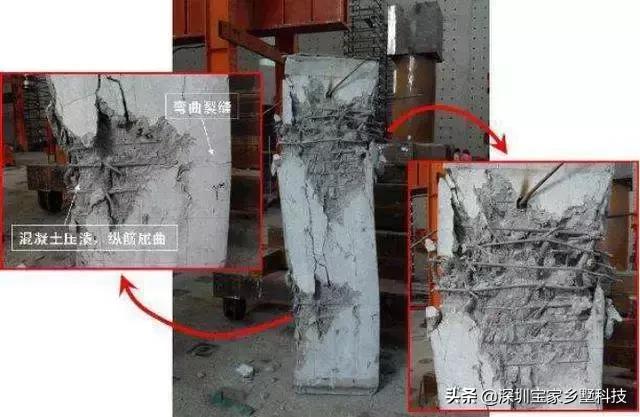

如果在建房時，混凝土構件放置鋼筋太多，會導致鋼筋與混凝土的握裹面積接觸太少，大大減弱了鋼筋的受力性能以及承受性和時彈性。當房子發(fā)生破壞的時候，受壓的混凝土會先被壓碎，鋼筋還沒能發(fā)揮它的作用，構件就在短時間內被迅速的破壞了。也就是說房屋平時看著結實，但被破壞之前會沒有明顯的預兆，一旦超過受力程度，整個房子都有可能瞬間倒塌，缺少逃生的時間，尤其是地震的時候，超筋破壞的墻體極不抗震。

02

鋼筋太少，直接影響結構安全

當鋼筋放置過少，也將產生類似放置太多鋼筋的破壞方式，會導致房屋無征兆的短時間內發(fā)生破壞。但這是由于鋼筋配置較少，受拉區(qū)的混凝土一裂就壞了，鋼筋短時間屈服甚至被拉斷，并未能充分利用混凝土的抗壓強度。結構上整體強度不夠，蓋的房子壽命自然也不會太長。

03

合理配筋，經濟又安全

當鋼筋用量適宜時，受拉區(qū)混凝土開裂，隨著荷載的增加，鋼筋屈服，荷載進一步增加，受壓區(qū)混凝土壓碎破壞，屬于延性破壞。合理配筋的目的是使構件具有延性破壞的條件，也就是破壞前有明顯的征兆，比如混凝土裂縫，當房屋發(fā)生破壞之前，有充分的逃生時間，災害發(fā)生時，更具有安全保障。

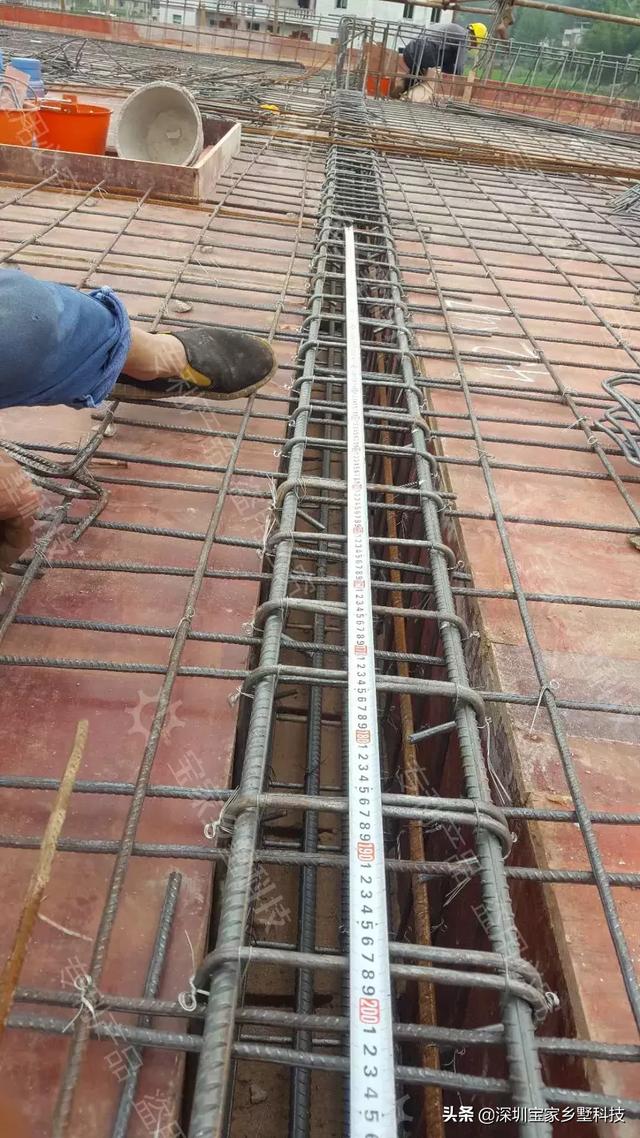

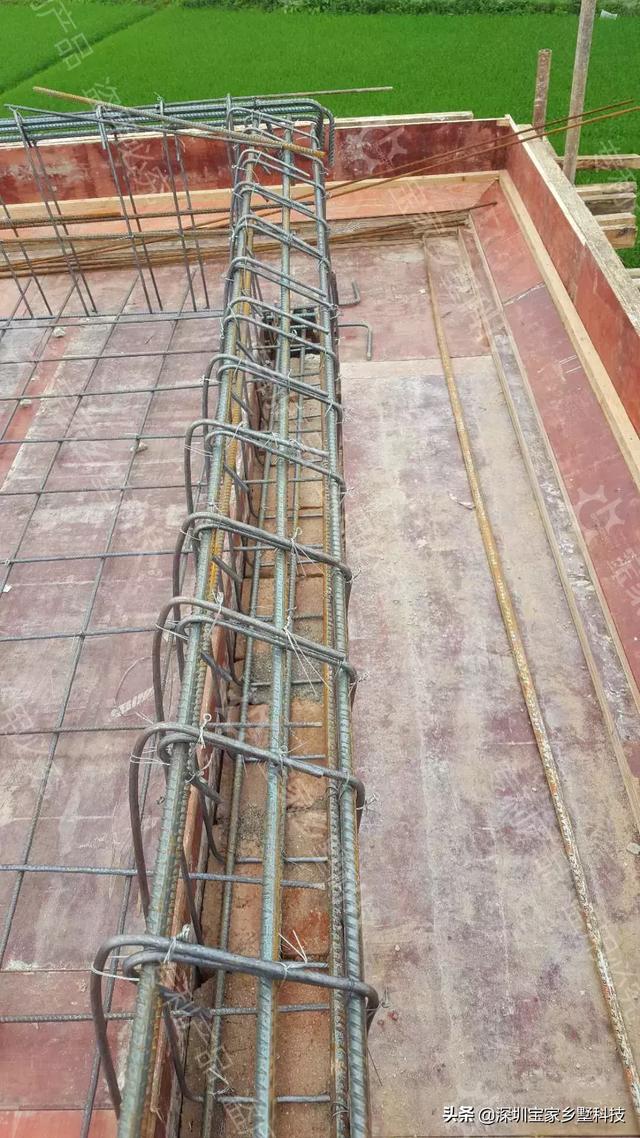

建筑規(guī)范規(guī)定：鋼筋混凝土圈梁的寬度宜與墻厚相同；當墻厚h≥240mm時，其寬度不宜小于2h/3 ；圈梁高度不應小于120mm；縱向鋼筋不宜少于4φ10；箍筋間距不宜大于300mm。

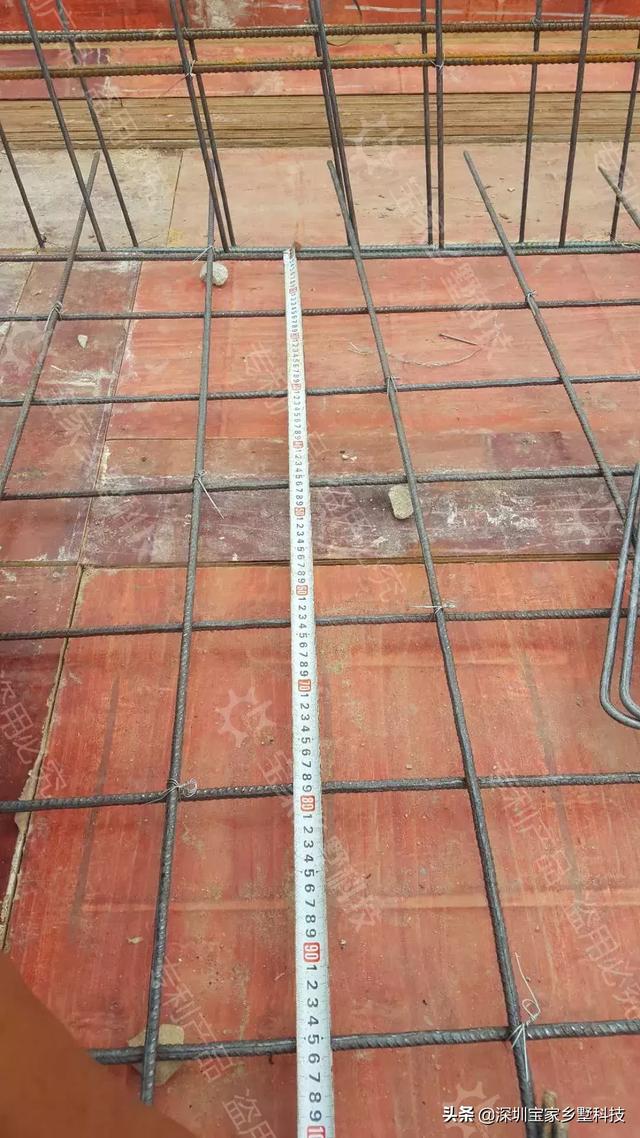

構造柱最小截面可采用 240mm×180mm, 縱向鋼筋宜采用4φ12, 箍筋間距不宜大于250mm。

寶家的鄉(xiāng)墅產品都是由甲級設計院團隊打造，圈梁使用4φ14制作、構造柱使用4φ12鋼筋制作，這些都是經過科學的配比計算的。而且，國務院辦公廳在2019年3月26日印發(fā)的《關于全開展工程建設項目審批制度改革的實施意見》規(guī)定：施工圖審查制度取消，誰設計誰負責，且終身負責！建筑產品出現質量問題是要依法依規(guī)嚴肅問責的。可如果選擇了無資質的游擊隊，打一槍，換一炮，你如何敢將百年家業(yè)放心交于他們？

建房是一個系統(tǒng)的工程，失之毫厘，差之千里，除了鋼筋，寶家對于水泥的使用，也是根據不同情況用不同的標號等級：325水泥屬于軟質水泥，一般用于貼瓷磚、砌墻、刷墻；425水泥屬于硬質水泥，則用來打混凝土，建房做結構。建房中用到的沙子，需要選購河沙的同時，還要注意沙子的含泥量，含泥量過高的沙子會影響水泥的粘結性，減弱其硬度，對工程質量會造成影響。

回鄉(xiāng)建房是大事，可很多人可能錢是花了不少，但是該加強的地方卻沒有加強！費錢還給自己未來的居住環(huán)境留下了安全隱患。所以，回鄉(xiāng)建房找專業(yè)團隊幫忙操持還是有大價值的，一方面好鋼都用在刀刃上，預算能得到合理分配；另一方面，房屋質量有保障，售后也有保障，這樣的房子住起來才安心。既經濟又安全，何樂而不為。

這個問題很有趣，鋼筋的性能顯然優(yōu)于混凝土，可是混凝土中的鋼筋卻不是越多越好。這其中究竟有何門道，我就從力學的角度，為大家解答一下。

1、鋼筋與混凝土的力學屬性

鋼筋是一種韌性材料，其彈性模量約200GPa，泊松比0.3，屈服應力約235MPa。對于不同的型號，具體的數值不一樣。

混凝土是一種脆性材料，型號比較多，彈性模量約30GPa，泊松比0.2，抗壓極限大的有80MPa，小的有30MPa，抗拉極限更小，約為抗壓極限的1/10-1/20。

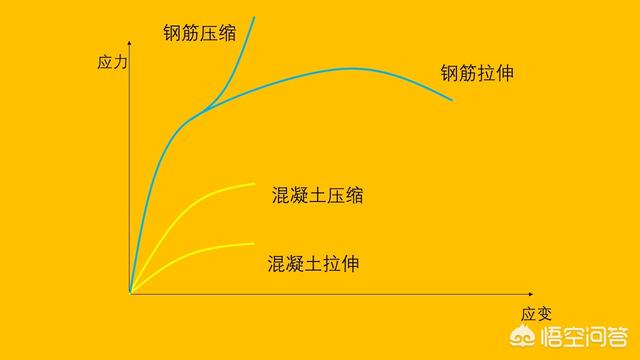

鋼筋與混凝土的應力應變曲線示意圖如上圖。顯然，鋼筋的承載能力要遠優(yōu)于混凝土。

2、鋼筋混凝土的受力形式

如圖所示，鋼筋混凝土通常作為梁存在，其兩側通常為固定鉸鏈、移動鉸鏈，或者固定支座，主要承受橫向載荷，包括集中力、集中力偶、分布載荷等。

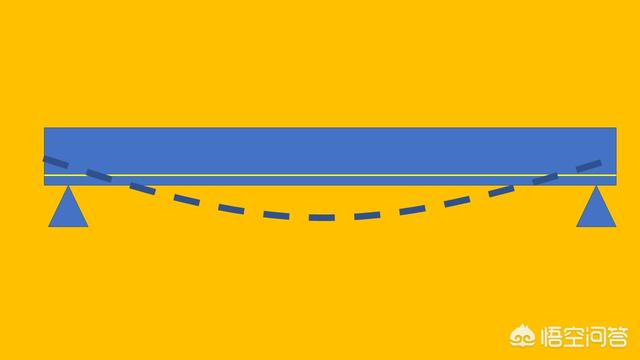

根據梁的受力形式，其變形只有一種可能，即下凹，如下圖。由此可見，下表面將會被拉長，而上表面會被壓短。正是由于梁這樣的受力和變形，在鋼筋混凝土中，鋼筋的分布位于偏下方。

鋼筋主要用于承受拉伸載荷，而混泥土主要用于承受壓縮載荷。極限情況下，將梁全部用鋼筋代替，可以顯著提高整體結構的承載能力，但是其經濟成本卻大大提高了。同樣的，將梁全部用混凝土代替，那么想要獲得設計的承載能力，梁必須設計的非常厚，這顯然增加了結構的自重。因此，目前的這種鋼筋混凝土結構，充分發(fā)揮了鋼筋的抗拉和混凝土的抗壓性能，降低了結構的自重，也減小了經濟成本。

3、鋼筋分布太多可能導致鋼筋-混凝土分離——界面應力過大

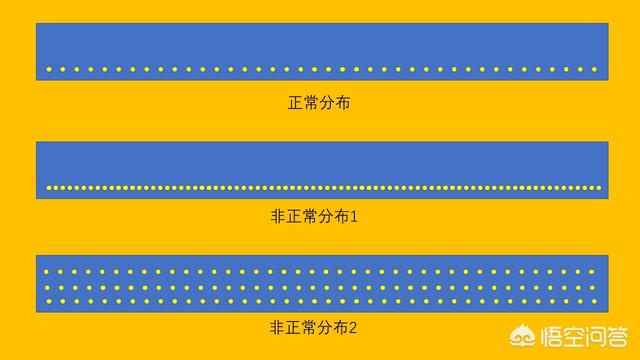

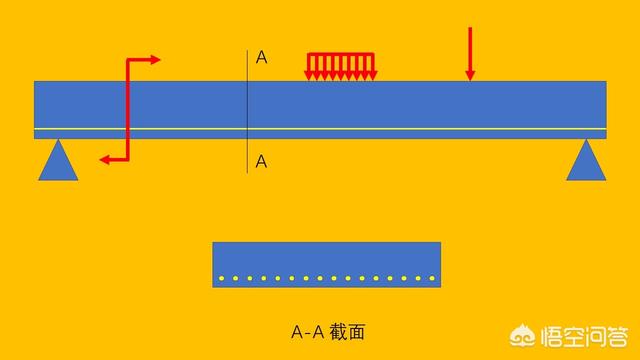

鋼筋的分布有2種情況，一種仍然將鋼筋布置底部，一種則均勻分布整個橫截面，如下圖。鋼筋與混凝土的這種組合，在界面處存在著一定的粘接力。當外載過大時，鋼筋與混凝土將會脫粘，從而整體性能下降。通過力學分析，我們知道，對于基體——混凝土，由于夾雜著鋼筋，兩種力學性質完全不一樣的材料粘接在一起，在界面會形成由于材料不連續(xù)導致的應力集中。因此，在分布鋼筋的時候，首先要避免這個應力集中過大。

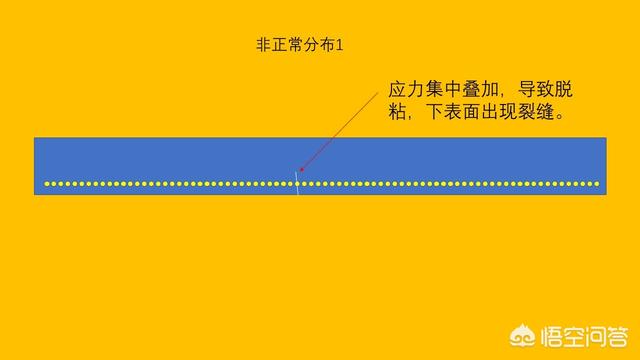

針對非正常分布1，鋼筋之間的間距非常小。這就導致了單個“夾雜”引起的應力集中，會與附近的“夾雜”疊加，從而大大提高了應力集中系數。這種情況下，鋼筋與混凝土極易脫粘，從而導致鋼筋失效，混凝土下表面開裂。如下圖。

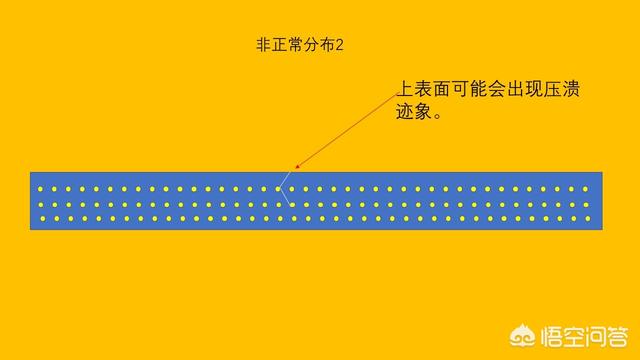

針對非正常分布2，盡管“夾雜”導致的應力集中不會出現疊加。但是，對于整體結構來講，下層的鋼筋就已經滿足了需求。額外分布的其他位置的鋼筋，除了由于“夾雜”導致的應力集中，并沒有帶來任何好處。當然，這種情況的整體承載能力是提升了很多，畢竟鋼筋比混凝土強一些。但是，這種情況下，起主要承載能力的變成了鋼筋，而鋼筋達到屈服時，混凝土早就承受不住了。特別是上下表面，上表面混凝土會出現壓潰的跡象，下表面出現裂縫。

4、總結

鋼筋混凝土結構是經過精確計算的結果。鋼筋的分布不可過多，這會引起“夾雜”導致的應力集中的增加，分布過密還會導致附近“夾雜”的應力集中出現疊加，從而使得鋼筋混凝土出現脫粘現象，讓鋼筋或者混凝土失效。

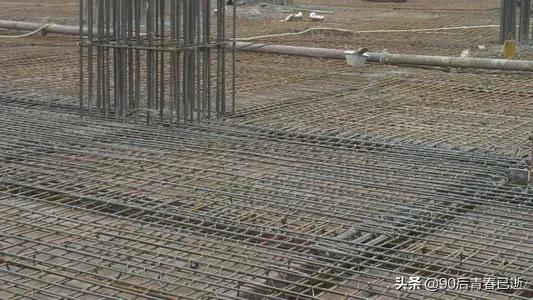

鋼筋混凝土結構構件的柱、梁、板配筋是根據結構計算來確定的，依據國家相關鋼筋混凝土結構建筑規(guī)范的要求來配量的。國家管理我國建筑工程是有一整套標準體系。

鋼筋混凝土結構中的柱、梁、板配筋不是想放多少就放多少的。是根據國家規(guī)范及力學計算來科學確定的。

現在農村建房多數人都沒有正規(guī)的設計圖紙，這給農村建房帶來了很大的結構安全隱患，農村建房房屋的鋼筋由建房施工師傅來確定，很多農村施工人員不懂鋼筋混凝土的結構性能，更不懂鋼筋混凝土的結構計算原理和方法，所以農民建房房屋的配筋計算存在很大的安全隱患。

為了建房結構安全穩(wěn)固，現在農村建房很多都開始請專業(yè)的夾住設計人員進行設計，通過正規(guī)設計建造的房屋，安全性會更有保障，正規(guī)設計的圖紙，房屋的柱、梁、板鋼筋是通過科學的力學計算來配置的所以房屋的結構俺去更有保證。

更多農村別墅圖紙，案列，技術問答，請垂詢微信公眾號住宅公園。

這是個比較專業(yè)問題。

鋼筋放多了，就是超筋，就可能造成混凝土先于鋼筋破壞，產生結構脆性破壞，就是結構變形損壞是無預兆突發(fā)性的，是非常危險的。

而適筋構件破壞前是有先兆的，并且過載消除后，構件變形能回彈，回到以前狀態(tài)，我們叫這塑性變形。

我92年工民建大學本科畢業(yè)，一直從事建筑行業(yè)，舉個親身經歷的例子。樓板施工完，模板拆除后，在樓面放置磚、沙、水泥等準備砌筑，由于一次性堆的過多，并較集中，下層施工的工人看到梁變形彎曲，梁底混凝土還出現裂縫。立即停止上層樓層的材料堆放，減少樓面的施工荷載，梁馬上回彈回去，裂縫也基本看不到。

如果是超筋梁，在梁破壞前，都不會出現梁的變形，就不會發(fā)現梁破壞的先兆，會可能一直在繼續(xù)增加施工材料堆放，直到梁突然斷裂破壞，這是非常危險的。

所以超筋的混凝土構件是絕對不允許的，國家建筑設計規(guī)范有強制性要求，少筋也不允許，一般通過限制配筋率進行控制。

我本人大學學的是土木工程專業(yè)，畢業(yè)后也一直從事工程建設。這是一個專業(yè)的問題，相信大多數讀者都是非專業(yè)人士。所以我就說的通俗點，讓大家都明白。

設計院出結構施工圖紙時，里面的鋼筋具體怎么放置，放置多少根，多大型號，多長，都是有具體規(guī)定的，都是經過了嚴謹的結構計算得出來的。所以在施工時，鋼筋不能少放，不能多放，要照圖施工。如果在圖紙會審的時候，發(fā)現圖紙有問題，要將問題反饋給建設單位和設計院，經設計院簽字確認后才能變更。

超筋，也就是多放鋼筋，會引起脆性破壞。也就是說，當構件承受荷載時，隨著荷載的不斷增加，構件混凝土被破壞直至壓碎，此時鋼筋還未完全破壞。這種破壞發(fā)生前沒有明顯的征兆，是一種突然的破壞。就是因為鋼筋有多余的力沒有用完。同時，鋼筋使用過多，也會造成經濟浪費。

此外，還有適筋破壞，少筋破壞等形式。

讓我這個工地小包頭回答，我說點干貨，通俗易懂的。不要扯那些力學什么的。我來告訴你鋼筋放太多為什么不好。

一棟想要安全，僅僅靠鋼筋是不行的。比如沙子需要水泥石子才能成為混泥土，他們是相互扶持的，靠一樣是沒有用的。

1:鋼筋放的太多，導致混泥土下不去。鋼筋中間沒有混泥土就是空心，起不了什么作用的。你知道單單靠鋼筋是撐不了樓的，它需要和混泥土相互融合，密封。這樣不僅結實，還能保證鋼筋不生繡，不被風化。

2:每懂的樓的重量，在設計的時候都有考慮，每平米多少含鐵量，都有計算的。你放多了不僅不起作用，還會增加樓的重量，成為大樓負擔。

所以好鋼要用在刀刃上，和人吃飯是一個道理，吃飽就行了，吃太多反而撐的難受，對身體不好。

水滿則溢月滿則虧，什么東西合適才好。

為什么建筑中鋼筋混凝土鋼筋放太多了反而不好？

大家好，我是小泥農！

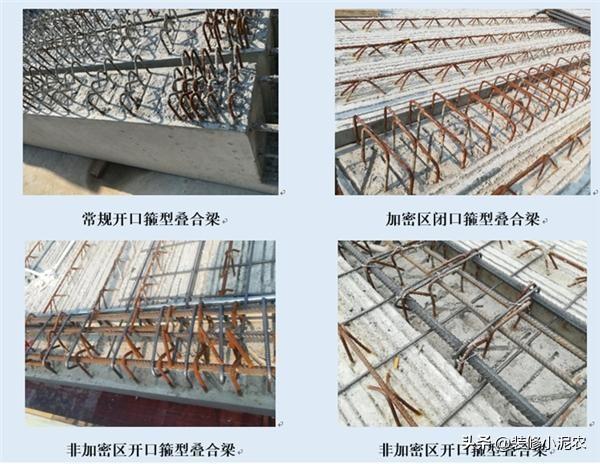

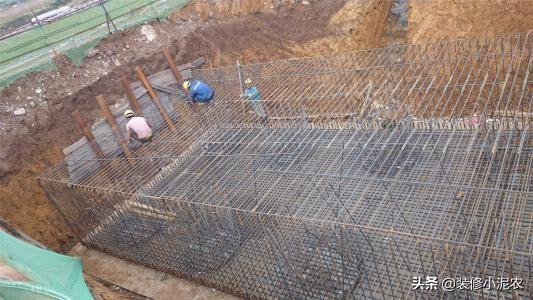

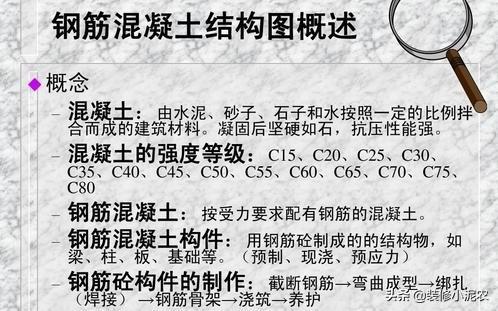

大家對混泥土都不陌生吧？鋼筋混泥土就是鋼筋、水泥、砂石及水按一定配比進行澆筑凝結成各種建筑所需的墻體及板柱，加入了鋼筋的混凝土具有較高的硬度及較強的韌性，現在的高樓大廈最主要的結構就是鋼筋混凝土了。

那么鋼筋混凝土里的各種材料配合比是可以隨便配比的嗎？鋼筋對混凝土的作用？為什么鋼筋放太多反而不好呢？下面就帶著這些問題一起來了解一下吧。

• 混泥土材料配合比

在基礎建設中，根據混凝土的強度不同需要的材料用量也不同，混凝土的配合比是指混凝土中各種材料（水泥、砂子、石子、水）的比例關系。

主要有兩種表示方法：

1、以立方為單位，一立方米混凝土中各種材料的用量；

2、用單位質量的水泥與各種材料用量的比值及水灰比；

常用的混凝土強度等級配方比例有：

C15比例為1：0.61：2.47：4.76，也就是水泥284kg：水175kg：砂子702kg：石子 1351kg。

C20比例為1：0.51：1.81：3.68

C25比例為：1：0.44：1.42：3.17

C30比例為：1：0.38：1.11：2.72

當然還有強度更高的C35、C40、C45等高等級混凝土。按照目前國內砼技術規(guī)范要求，要想達到混凝土強度，混凝土的配合比是不得隨意配比的。

• 鋼筋對混凝土的作用

單純的混凝土結構只能擁有較強的抗壓強度，但混凝土的抗拉強度非常低，只有抗壓強度的1/10，所以人們在混凝土中加入鋼筋等加筋材料與混凝土共同施工，混凝土承擔壓應力、鋼筋承擔拉力，鋼筋的拉力強度非常高，一般在200Mpa以上，所以鋼筋混凝土的鋼筋能增強建筑的抗震性能，還能起到避雷導電的作用。

• 為什么鋼筋放太多反而不好呢？

鋼筋與混凝土兩者共同工作雖然能使建筑結構有更好的力學性能，但是對于鋼筋混凝土的配筋量，規(guī)范中是有明確規(guī)定的，對最大、最小配筋率都有限值，不允許設計成少筋、超筋梁板。而鋼筋混凝土根據配筋可以分為少筋、適筋和超筋三種。

1、少筋性能差，比較容易理解。少筋梁板當受力增加，梁板出現第一條裂縫后，拉力會全部由鋼筋承擔，梁板內的鋼筋會被直接拉斷。少筋梁板遭破壞時，裂縫寬度很大、破壞突然，沒有明顯預兆，這種破壞被稱為“脆性破壞”，為一裂即壞型。

2、適筋梁板的破壞過程主要分為三個階段：①裂縫出現前階段②帶裂縫工作階段③破壞階段。適筋梁板破壞前有明顯的裂縫，破壞過程較長，有一定的延性，屬于“延性破壞”，在破壞之前有明顯的破壞前兆，是可以預料及避免災害發(fā)生的。

3、超筋為何也有限制呢？超筋梁板受壓時，隨著受力增加，梁板會出現微小裂縫，但由于鋼筋過多，在鋼筋屈服之前受壓區(qū)的混凝土就先被壓碎了，超筋梁板破壞的時候裂縫延伸不高、寬度不大、破壞突然，沒有明顯預兆，這種破壞也屬于“脆性破壞”，并且因為用鋼量大，超筋梁板既不安全又不經濟。

所以，混凝土的配筋應當適量，太多或太少都不好。

好了，關于“鋼筋混凝土”的問題今天就和大家分享到這里，要是你有不同的見解也歡迎評論區(qū)留言分享！

這是我本專業(yè)的問題，我用通俗點的語言說說這事

首先一個概念：有鋼筋的受力構件就是為了承擔荷載，當超載時，構件就要被破壞。破壞分三種形式，超筋，適筋，少筋。工程建筑上理想是適筋破壞，最不理想是超筋破壞，就是問題所指鋼筋放多了反而不好，因為超筋破壞時，構件無形變，脆性斷裂，無反應時間，危害巨大，而且浪費材料，吃力不討好，不過建筑大多是少筋破壞，超筋基本是實驗數據

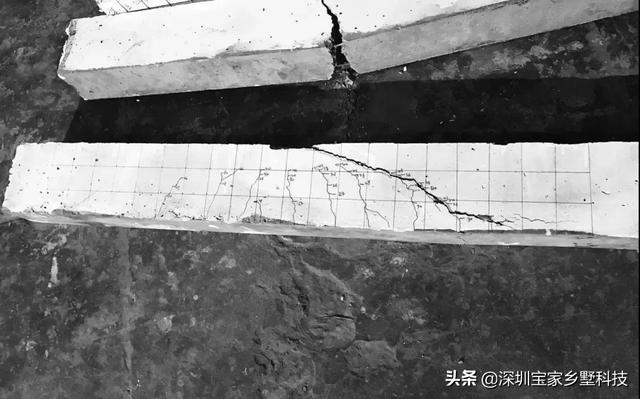

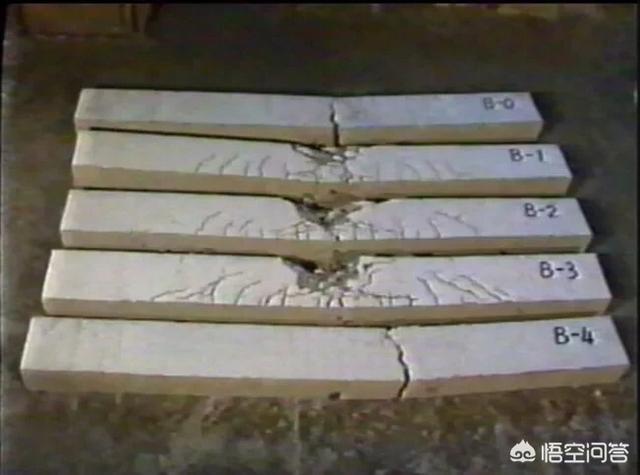

我以梁這個受力構件為例，因為板和柱受力稍稍復雜一點，板有雙向板受力，柱有偏心受力。如一根8米長大梁，設計載重是5kN/m,然后施工時多放了鋼筋，那他在載重超過5的任何時候，都可能突然斷掉，無預警。若按設計放了適量鋼筋，那荷載是5.1時，梁受拉區(qū)就出現裂縫，5.2時裂縫繼續(xù)變大，說點簡單點就是變形會循序漸進，讓人們有反應時間。下圖中0號和4號就是鋼筋放多了的破壞，123是按設計理想破話狀態(tài)

嗯嗯這種關于建筑材料比例分配的問題，別說是平常百姓了即使是經常活動在建筑工地的工人也不一定都知道。

算了不說那樣太專業(yè)的知識了，我就用實際生活中人們非常了解的例子解說一下吧！肯定不如人家專業(yè)人士說的好。

我們過去常用一個例子來類比建筑工地的混凝土材料比例的。那就是人體結構。我們都知道，混凝土是由石子，沙子，鋼筋組成。這就好像我們人體結構的肌肉，骨骼血液。而鋼筋就相當于骨骼。試想下人能夠說骨頭越多越結實嘛？如果那樣人都是骨頭了，肌肉很少同樣血液也就很少了，因為血液是存在于肌肉里的，所以說必須要肌肉，血液，骨骼必須比例合理才行。

由此我們不難看出鋼筋在混凝土里就相當于人體骨骼一樣的作用，所以都是有最合理的比例來決定，而不是想當然的越多越好。以上僅個人看法歡迎交流

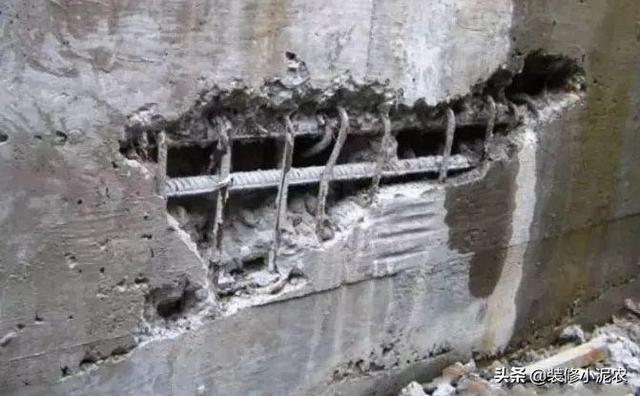

你就聽那些人說吧！鋼筋多了，只是混凝土不好打，容易出現空洞，如果你不急慢慢來，沒什么不好的，只要不出現空洞就行了；說多了的，都是奸商想賺錢，在工地當過混凝土工的就知道，有些好工程，要求比較高，鋼筋都比別的工程扎的多，扎的密；這樣有良心的工程，我父親打了近20年的混凝土，也才遇到3次，鋼筋比扎的希的，比比皆是，扎的希，對混凝土要求也不高，里面空洞連找都不找，就是能看出來的，里面也不補，直接把外面有水泥遮蓋，看不出來就OK了，這樣的樓盤太多了。
