手機電池上有四個觸點,是為什么?除了正負極外,還有什么?

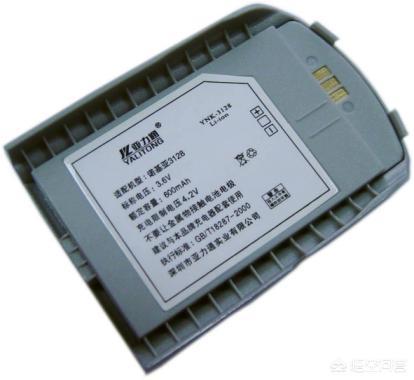

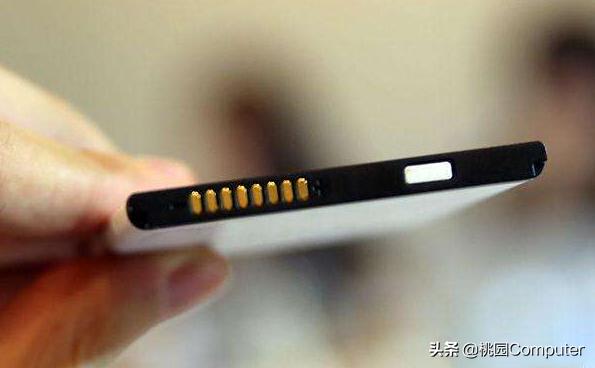

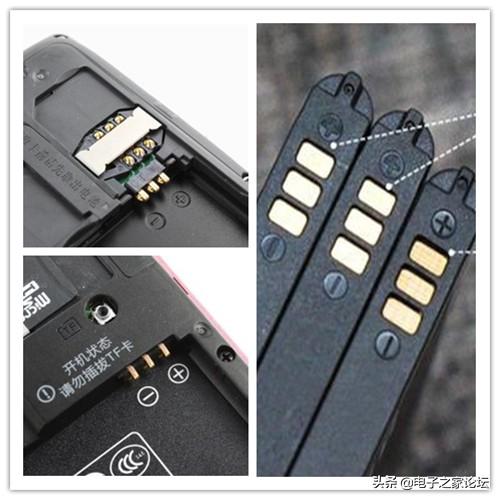

電池在我們的日常生活中隨處可見,常見的電池都只有正極和負極兩個觸點,但是為什么手機電池上會有四個觸點呢?除了正負極之外,其它兩個觸點是干什么用的?其實,常見的手機電池的觸點數從2個到4個的都有,少數的可能還不止4個,甚至有8個觸點的手機電池。


至于手機電池的這些觸點具體是什么作用,不盡相同。一般來說,大多數手機電池其中的兩個是用于提供5V直流電壓;其它的觸點有可能是電池基本信息提供觸點、電池狀態提供觸點,也有可能是提供另一組電壓,還有可能只是為了適應多個手機型號而針對另一手機觸點位置而設。下面我們就以四個觸點的手機電池為例,說一說手機電池上的四個觸點都有什么作用:

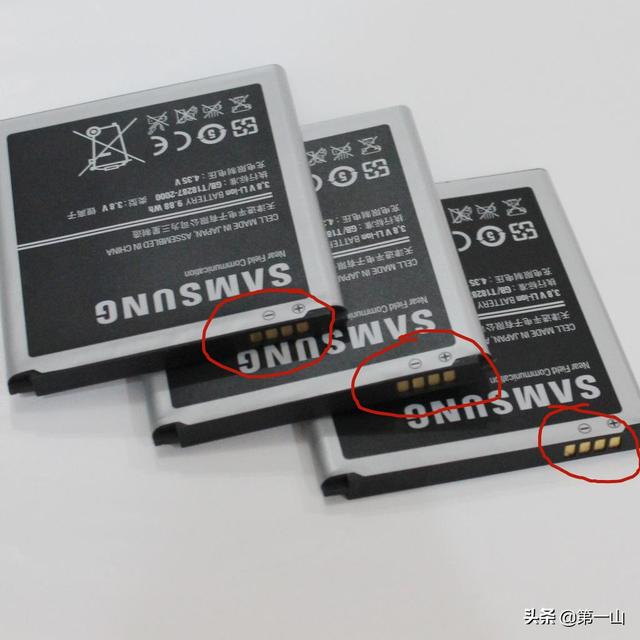

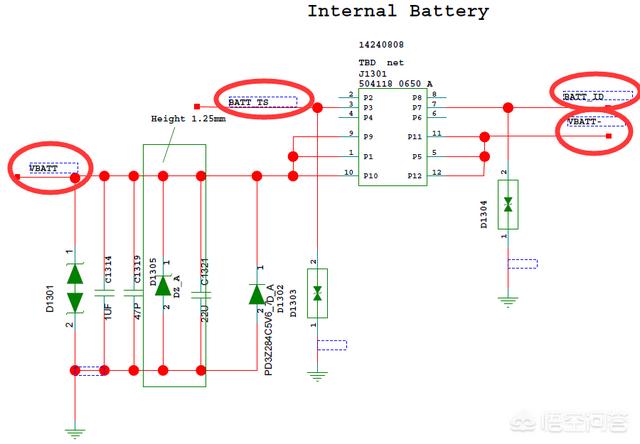

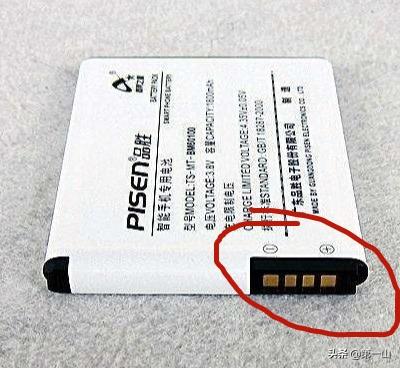

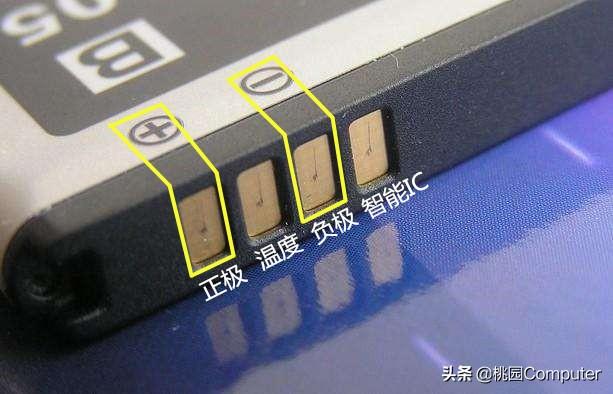

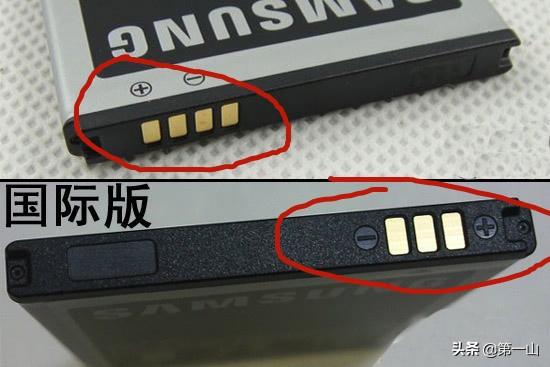

四個觸點分別是電池正極觸點、負極觸點、負溫度系數熱敏電阻NTC觸點和識別電阻觸點。

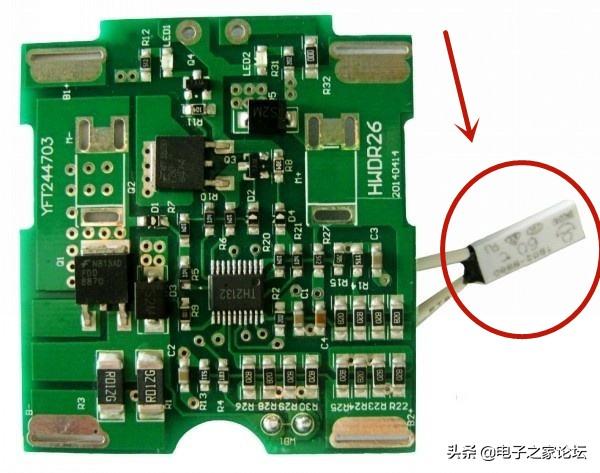

總的來說,一塊電池充電一般只用到正負兩個電極,但因為電池中加入了一些保護模塊,所以手機電池上普遍就會有三個甚至是四個觸點了。多出來的觸點其中一個就是負溫度NTC觸點,這個觸點是用來抑制電路中過大的電流,保護手機電池。

下面具體來介紹一下:
正負極

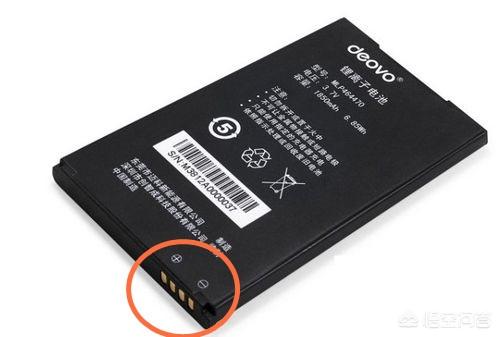

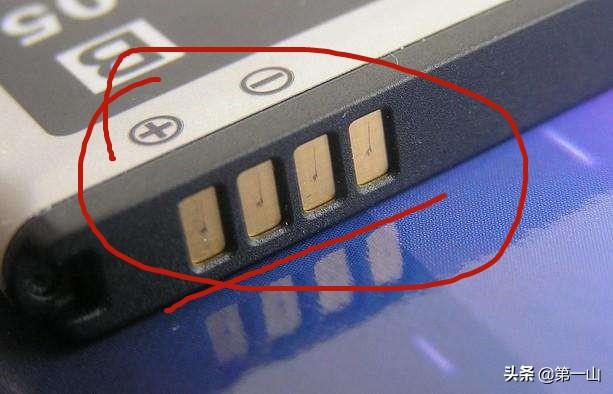

手機電池4個觸點,其中有兩個是電池的正極和負極,負責電池充電和放電,一般都在電池觸點傍邊標注有正負極⊕Θ符號,這兩個觸點也是手機電池最基本的、必不可少的兩個觸點。這兩個觸點不多做介紹了,大家都知道。

溫度檢測

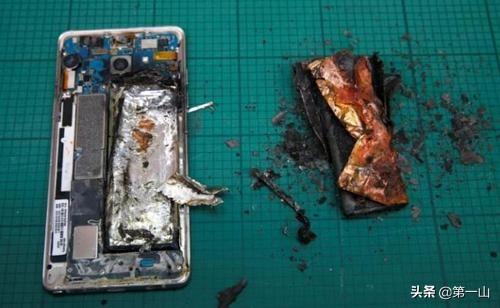

手機電池對于溫度是比較敏感的,如果溫度過高的話勢必會影響到電池的壽命和健康,嚴重時還可能引起爆炸等極端情況。

手機在充電過程中會發熱,電池也不例外,它也會發熱。鋰電池是比較怕高溫,持續處于高溫環境很容易導致電池發生爆炸、縮減電池的壽命。為了防止電池充電過熱發生不必要的危險事故,人們在電池里面裝了NTC,也就是可以說檢測電池溫度,電池多出來的接觸點就是檢測溫度的接口。

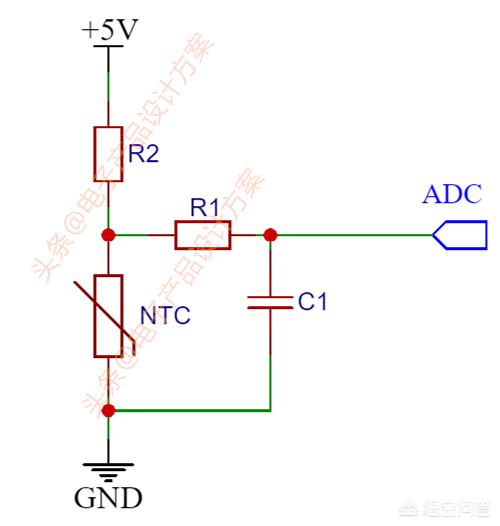

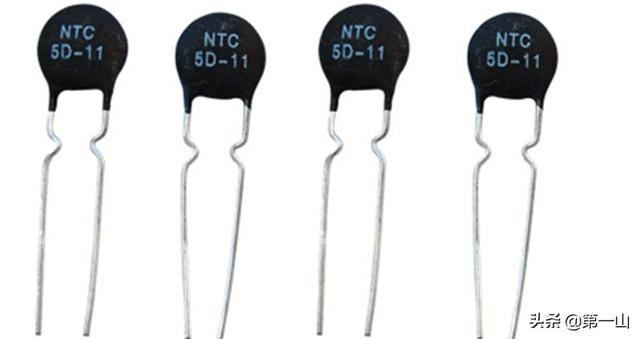

NTC是負溫度系數的熱敏電阻,當電池的溫度越高,它的阻值越小。阻值會隨著溫度的變化呈現出一定的對應關系,通過阻值的變化反饋給充電器只要通過電阻分壓,然后監測得到的電壓,就可以得到對應的溫度。

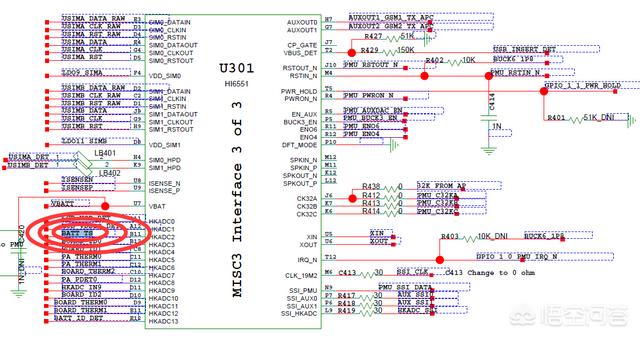

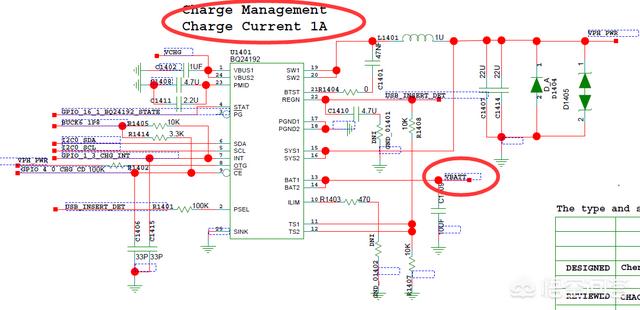

在日常給手機充電時,我們會發現電池處于過熱和過冷都不能充進去電,充不進去的原因就是手機通過這兩個電池觸點進行采集電池信息,進而控制手機電池的充電。
所以,為了能夠起到保護手機電池的作用,增加了一個溫度檢測的觸點。通過這個觸點就可以實時檢測手機電池的溫度了。

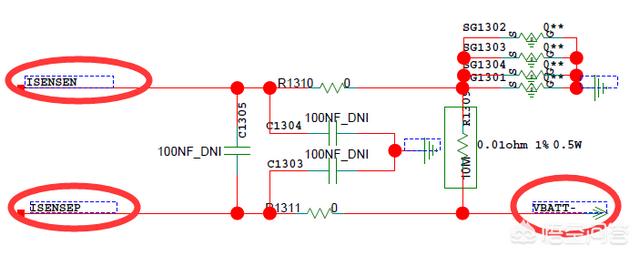

電池實時狀態監測

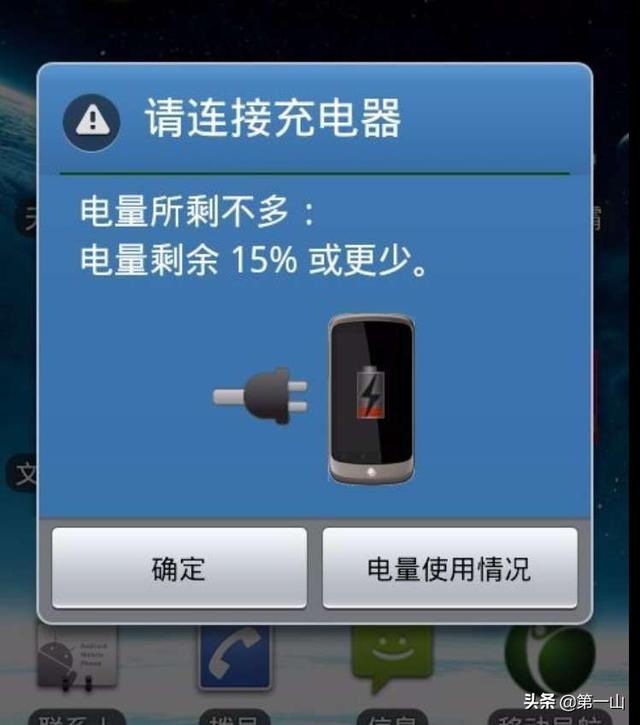

在手機頂部狀態欄中都可以顯示實時電量,以提醒用戶在電量不足時提前充電,這就是第4個觸點的作用之一。

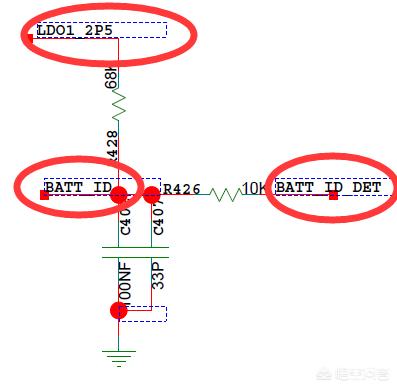

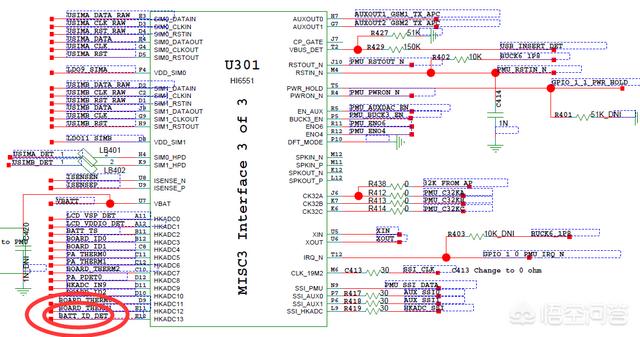

另外,有些手機生產廠商還可以通過這個觸點檢測電池是不是原裝的。如果用戶更換了非原裝的電池,則可能無法正常工作。(這個觸點還能夠檢測電池其它信息,例如電池電壓、生產廠家、電壓、電池容量大小等信息,都可以提供給手機顯示。)

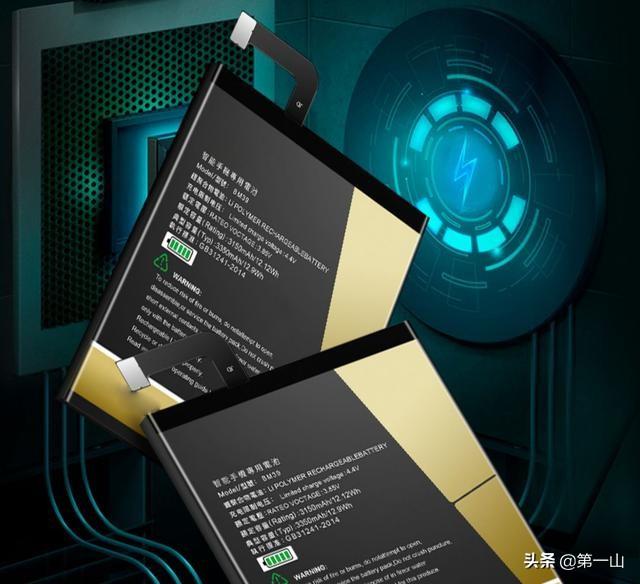

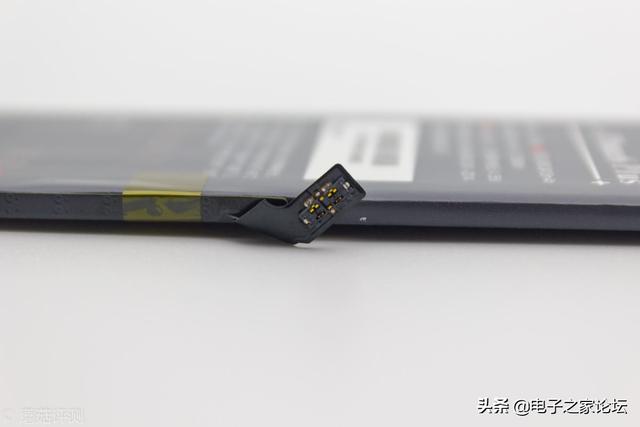

現在最新的智能手機都采用了不可拆卸電池,并且也不再使用這種“觸點”的連接方式,面是采用了功能和安全性更高的電池排線。除了最基本的充電放電之外,還有溫度檢測、電量檢測、電壓檢測等更豐富的功能。

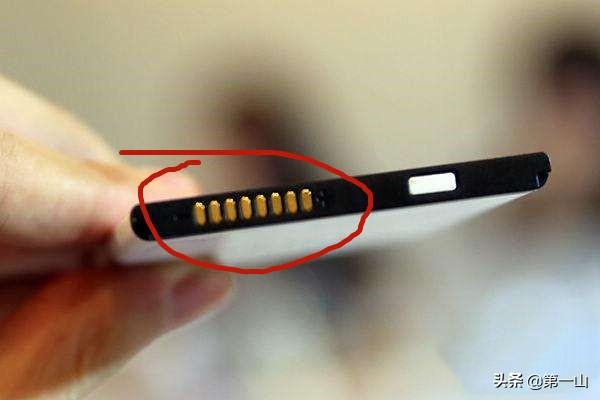

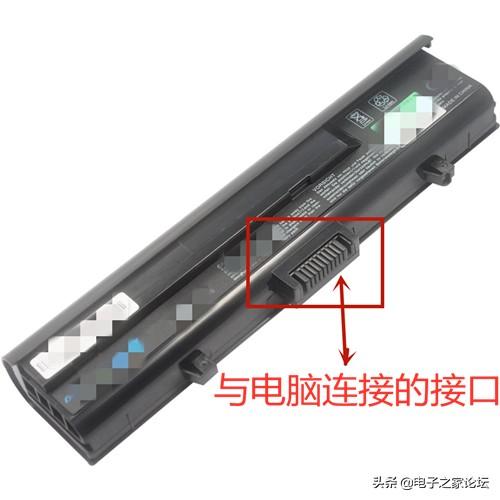

以上就是手機電池中4個觸點的不同功能,也有些電池只有3個觸點,這些大多都是將正負極之外的其它功能集成到一個觸點上了,另外還有個別手機電池會有6個、8個等觸點,這些觸點分別具有不同的功能或者說作用,基本原理同上面所述,不同廠商的手機電池型號,多觸點的作用不盡相同,在這里也就不再啰嗦了。
手機電池上有四個觸點,是為什么?除了正負極外,還有什么?
介紹到這里,基本上就差不多了,歡迎大家在評論區評論交流!
