學會使用萬用表，家庭線路故障不用愁。

萬用表電子電路相關人員最常用的工具之一，在檢測電子電路時少不了它，有了萬用表，可以快速定位故障。別看萬用表個頭小，但其功能強大，可以測量電阻、電容、二極管、三極管、直流電壓、交流電壓、電流等，查找短路、斷路、漏電是萬用表最基本的功能。

如何使用萬用表查找短路？

短路測量在電器維修、元器件故障定位當中很常用，測量短路故障時，一定要確保斷開電源，切記不要帶電操作。短路測量使用萬用表的蜂鳴檔或歐姆檔進行測量，使用蜂鳴當測量比較直觀，當線路短路時萬用表會直接“蜂鳴”，蜂鳴檔的原理時當測量阻值小于約75Ω時，萬用表發生蜂鳴，若想更準確地知道兩個線路之間的阻值時，可使用200Ω檔測量。使用蜂鳴檔測量，有時候兩個信號之間的實際內阻較小，就很容易誤判，比如繼電器/接觸器線圈，很多繼電器/接觸器線圈阻抗小于75Ω，使用蜂鳴檔測量就會蜂鳴以為短路，其實并沒有。

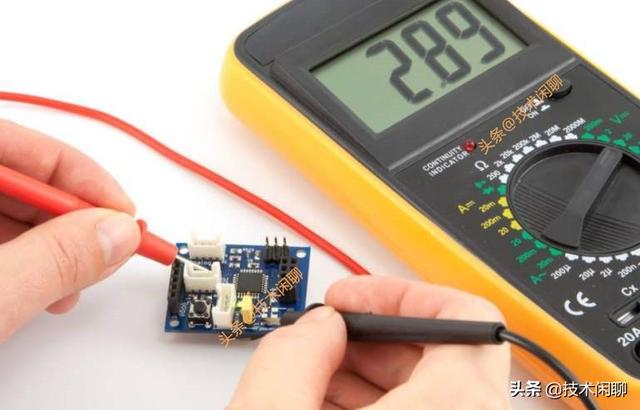

工程師經常使用萬用表蜂鳴檔快速查找線路或元器件短路故障點，比如測量電阻、電容是否短路，二極管是否反向擊穿，三極管是否擊穿（三極管擊穿時一般基極和發射極短路），集成電路芯片電源與地之間是否短路，某兩個引腳之間知否短路等。

如何使用萬用表查找斷路？

萬用表怎么確定該線路是否斷路呢？使用萬用表蜂鳴檔測量線路兩端，若線路完好，萬用表會蜂鳴，若萬用表不發生蜂鳴，表明兩表筆之間的線路斷路。注意：斷路測量必須切斷電源，不能帶電操作。

若使用萬用表查找家庭線路是否斷路時，兩段導線不在同一個地方，比如一端是臥室插座，一端是客廳總開關，距離較遠，表筆沒這么長怎么辦？可用導線延長進行測量，不蜂鳴說明兩端之間線路有斷路，找到它們之間的連接點，縮小范圍一步步測量。

如何使用萬用表查找漏電？

漏電測量主要是檢測火線、零線與墻體是否良好絕緣，電源線（火線、零線）與電器金屬外殼是否良好絕緣，比如電冰箱、電磁爐、微波爐、電茶壺等金屬外殼。

1、正常情況下火線、零線導線表面絕緣良好，與墻體之間的電阻一般數MΩ以上，最小應0.5MΩ才算合格。測量步驟：①切斷電源總閘，確保電源斷開；②使用萬用表20MΩ歐姆檔測量；③一只表筆接墻體，另一只表筆火線、零線測量其與墻體之間的阻抗，若阻抗小于0.5MΩ，說明導線有漏電現象，可能是導線磨損或者連接處包扎不好等，最好進行線路排查。

2、測量電器金屬外殼是否漏電原理類似，斷電使用萬用表20MΩ歐姆檔測量，一只表筆接外殼，另一只表筆接電源線（火線、零線）測量其阻抗，正常情況下應0.5MΩ以上，若阻抗較小，說明存在漏電現象。

總結：學會使用萬用表查找短路、斷路、漏電等故障，當家庭線路遇到故障時可以自己動手。切記：測量線路短路、斷路故障時，不要帶電操作。

感謝閱讀！別忘了點個贊再走哦！若還有什么不明白的地方請評論區下方留言，若想了解更多相關知識，請關注本頭條號，會持續更新內容，謝謝支持！

對于萬用表是電工入門必學的測量工具，學會用萬用表，查找故障不求人

萬用表查短路、斷路、漏電是萬用表最基本的功能，下面我們就詳細說一下，萬用表怎么查

萬用表查電線是否短路的方法

1. 電線短路：指的是火線和零線連在一起了，所以我們稱為電線短路了
2. 萬用表判斷火線和零線是否短路，我們要用萬用表的蜂鳴檔，在斷電的情況下，首先我們把紅色表筆放在火線上，黑色表筆放在零線，如果有蜂鳴聲證明就是通的，如果火線零線是通的，證明電線短路了，萬用表沒有反應，證明是不通的，如果火線零線不通，證明電線沒有短路
3. 備注：用萬用表查短路，首先要斷電，火線和零線跟負載斷開

萬用表查電線是否斷路的方法

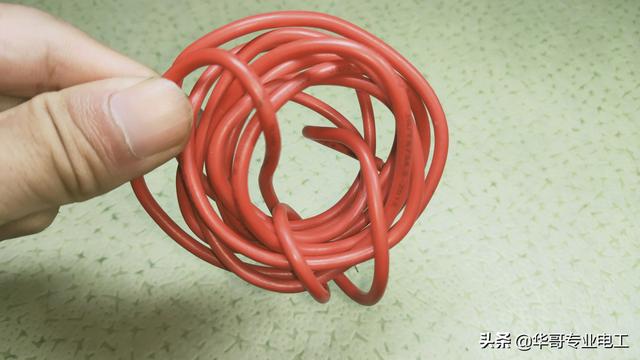

1. 電線斷路：指的是電線不通了，電線中間存在斷點，我們也稱為開路
2. 萬用表判斷電線是否斷路，也是用萬用表的蜂鳴檔，用紅黑表筆分別放在電線的2端，如果有蜂鳴聲證明是通的，如果萬用表沒有反應證明是斷的，也就是電線斷路了
3. 備注：用萬用表判斷電線是不是斷路，要把電線斷點測量

萬用表判斷電線是否漏電的方法

1. 電線漏電：指的是火線跟地線連在一起，或者零線跟地線連在一起，我們稱為漏電，火線和地線相連是火線漏電，零線和地線相連是零線漏電
2. 家用電器漏電：指的是家用電器的電線跟家電的金屬外殼相連，我們稱為家用電器漏電
3. 萬用表判斷電線是否漏電，我們也是用萬用表的蜂鳴檔，用紅黑表筆分別測量火線跟地線，零線跟地線，如果有蜂鳴聲就是漏電了，如果萬用表沒有反應證明沒有漏電
4. 萬用表判斷家用電器是否漏電，我們也是用萬用表的蜂鳴檔，用紅黑表筆分別放在家用電器的電線和家電的金屬外殼上，如果萬用表有蜂鳴聲就是漏電了，萬用表沒有反應，證明沒有漏電
5. 備注：用萬用表測量漏電首先要斷電操作，對于電線隱約漏電或者家用電器是否漏電，用萬用表一般是測量不出來的，要用兆歐表來測量

萬用表測量短路、斷路、漏電的方法基本上都是大同小異，都是用萬用表的蜂鳴檔，通過測量通斷的方法，判斷是否短路、斷路和漏電

如何用萬用表查短路，斷路，漏電，這是電工新手必經之路。短路，斷路，漏電也是我們維修工作中最常碰到的故障。

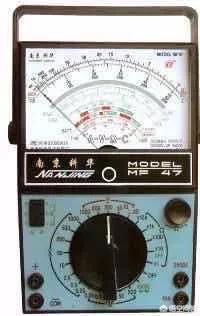

萬用表有指針式萬用表，數顯式萬用表，鉗形萬用表。作為普通的基礎電工和電工愛好者，我推薦使用鉗形萬用表。鉗形萬用表相對于前面兩款，它的最大優點就是可以直接測量電流，方便安全。

1，如何測量線路短路，斷路（開路）漏電？

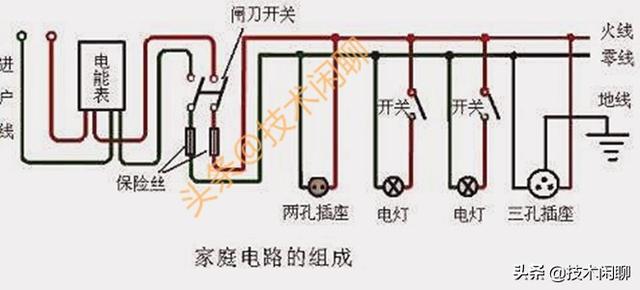

我們以照明回路為例。

最基本的電路回路包括電源，電線，開關，以及用電設備組成。

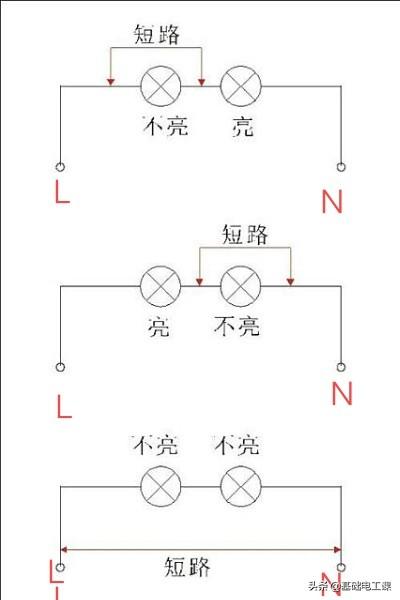

短路，當電流不經過用電設備，電流直接從火線流到零線，或者說，直接從正極流到負極，簡單說就是兩條回路線直接相連了，我們就說線路短路了，這就是短路故障的本質。如下圖。

另外還有火線對地線斷路，道理也是一樣的，也就是火線和地線直接相連了。

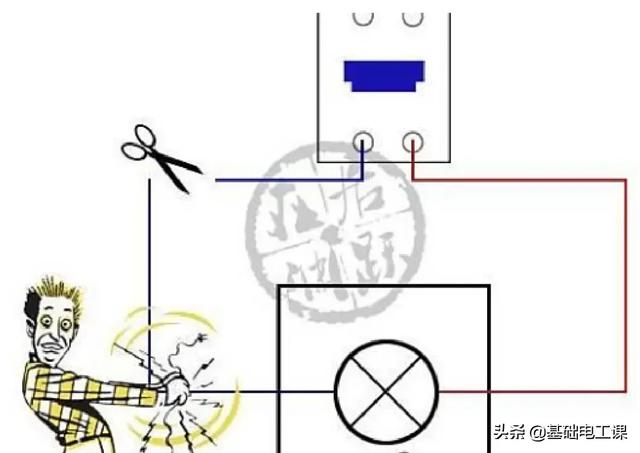

開路就是閉合回路被切斷，這個很好理解，如下圖。

開關就是用來接通和斷開回路的，所以，當我們關閉開關時，回路就處于開路狀態。需要注意的是，在單相回路中，如果零線斷了，靠近設備一端的零錢就帶有和火線同樣的電壓，維修的時候不注意就可能會觸電。

用萬用表怎么測量短路，開路？

短路最明顯的現象就是空氣開關無法合閘，在排除空氣開關本身的原因之后，可以肯定的說，就是短路了。開路就不用說了，設備沒有電源，肯定設備不能運轉。

用萬用表測量，首先要確保我們的萬用表的通斷好壞。把萬用表打到歐姆檔任何一個檔位，然后把兩只表筆短接，看看讀數是否為0。為0則好，否則就需要換表筆或者萬用表。

如果是測量電壓，電流則還要注意萬用表的外殼絕緣，避免因漏電而觸電，另外，測量時必須單手握筆，減少觸電風險。

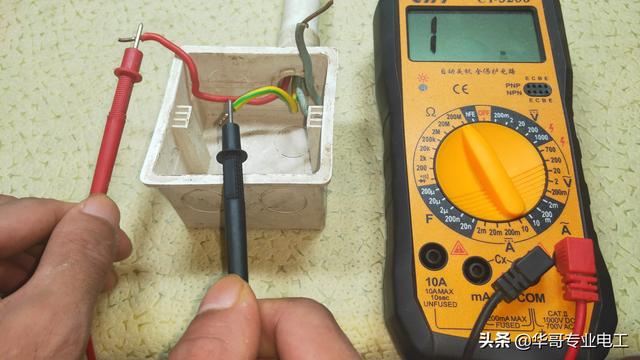

測量短路，斷路非常簡單。第一步，切斷電源，第二步，需要測量的電線兩端懸空。第三步，萬用表打到電阻擋最大檔位，兩只表筆分別接觸需要測量的兩條線，確保接觸良好。如果數字顯示為0，就是短路。如果數字顯示為1（數字萬用表），也就是無窮大，就是開路。

當然還有顯示的不是0和1，這種情況可能就是接觸不良或者電阻過大，這就說明線路有接觸不良的現象。我們需要再做進一步的檢測。

2，如何測量設備短路，開路，漏電？

我們以三相電動機為例。

這個首先要明確了解我們自己的設備，了解它的工作原理和工作方式。

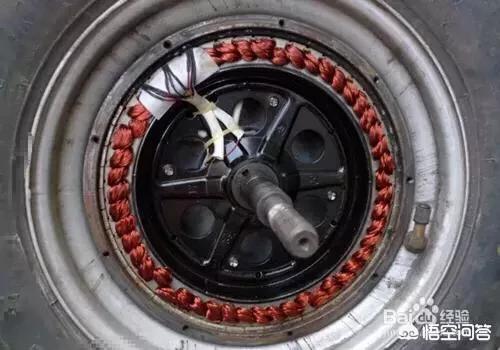

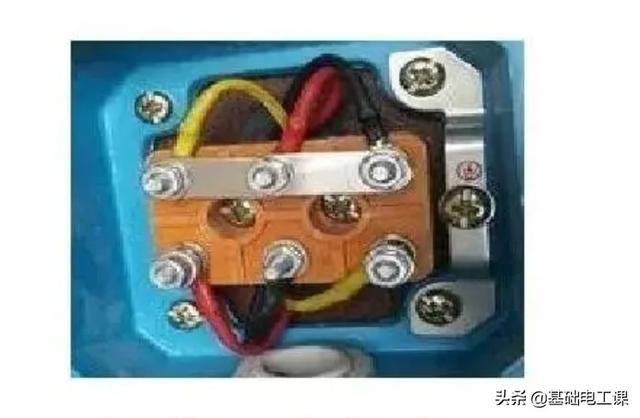

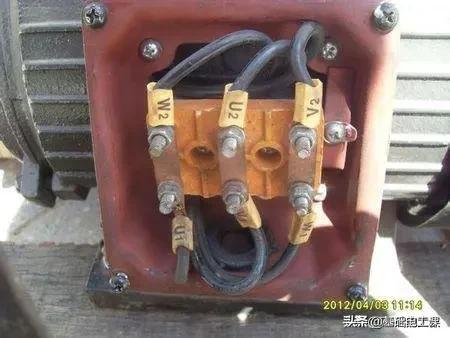

三相電機三相繞組，每相各為一體，依靠連接片或者接觸器來完成星型和三角形連接。

測量三線繞組是否短路，首先要斷開連接片，分別測量三相繞阻的首端和尾端是否相連相通？這個跟三相電動機的首尾端判斷方法相似。

在拆開連接片的條件下，如果兩相之間的首或尾，或者首尾互有相通，說明相間短路。

單相繞組間的匝間短路。在確定好每相的首尾端之后，我們有三個辦法。

一個是用電感表測量，電感值較小，則視為短路。

用萬用表測量，那就只能測量線圈的電阻值，電阻值較小的（差距比較大）就是短路。

還有一個辦法就是測量電流，在空載的情況下，三相電流平衡，用鉗形表測量，萬用表顯示電流較大的就是匝間短路，因為短路之后電阻變小，根據歐姆定律，電流就變大了。

設備接地那就簡單了，只要測量線圈和金屬結構的電阻值就可以判斷了，前提是必須設備外殼要接地，而且保證接地正常標準，正常情況下都是無窮大，如果接地電阻小于0.5兆歐，我們就可以判斷為漏電，接地了。

漏電

嗯，漏電的話，設備漏電上面已經說了。線路漏電，我們可以用鉗形萬用表來測量，也許不是那么準確，但是題主問的是萬用表，我們只能用萬用表來回答。

第1步，把漏電開關換為空氣開關。第2步，分別測量火線和零線的電流，（具體操作我就不說了）。如果火線和零線的電流不相等，那就說明火線和零線之間有漏電的情況。

漏電可以說是電工維修中的難題，主要難在查找漏點，隨著設備的越來越發展，我相信以后就算是暗線也難不倒咱們了。

萬用表不可以做到很精確，但是可以做到百分之八九十，所以說有了設備還需要經驗的積累，這個少不了。

祝愿所有的電工，工作順利，收入多多，在不受氣的情況下，能過得比別人瀟灑，我這篇文章就不白寫了。

以上就是我對這個問題的分析和解答。由于個人經驗和知識有限，有錯誤的地方，請大家及時扶正，有不足的地方請大家評論補充，謝謝！

本次回答僅代表個人的看法，供閱讀者和提問者參考。

祝愿讀者生活愉快，身體健康，事事如意！

大家好，我是專注家居和裝修知識分享的家居雜壇。在這里我會盡可能的把我所知道的一些知識分享給大家，希望大家能夠支持！

我們家庭中，經常的會出現一些用電的小故障。很多朋友想知道怎么來解決這些小故障。其實個人建議，家里用電出現故障以后最好找專業電工來進行檢查，盡量不要自己亂弄。但是我們也有必要學一些檢查電路相關方面故障的小知識。比如，我們?nèi)绾斡萌f用表查短路，斷路和漏電呢？

萬用表查找電路的短路

• 使用萬用表來測量電路中是否存在短路，其實操作很簡單的。但是有個前提，大家一定要注意，一定要斷電操作。否則不但有危險，而且你的萬用表可能都會燒壞。

• 斷開電源以后，我們找出要測回路的電線。最好能夠露出里面的信芯。下面就準備測量，打開萬用表，然后進行調零。此時我們要把萬用表的檔位選在蜂鳴檔，也就是發光二極管那一檔。然后把黑色的表針插在公共端，紅色的表針插在電壓電阻那個插孔。

• 我們把黑色的表筆的表針接觸其中的一根線，然后使用紅色表筆的表針接觸另一根線，這樣來測量兩根線間是否短路。如果此時萬用表指示燈閃爍，或者發出蜂鳴聲，那么說明這兩根電線之間存在短路。使用同樣的方法，我們可以測另外幾根電線之間是否存在短路。同時也可以測電線與大地之間是否存在短路。測對地短路的時候就是黑色的表筆接地，紅色表筆的表針接觸電線的線芯，這樣一根一根來測。顯示出來的結果跟上面是一樣的，發出蜂鳴就是說明短路。




萬用表查找電路的斷路

• 所謂電路的斷路就是電路中的電線中間某處斷開了，不通。那么使用萬用表來測量線路的斷路，我們同樣的也是使用的蜂鳴檔。這時需要使用萬用表的一根表筆的表針接觸電線的一頭，另一根萬用表表筆的表針接觸電線的另一頭?？赡艽藭r有朋友會問，萬用表的表筆也沒有那么長，其實我們可以用電線來延長的方法來實現。

• 測量電路的斷路，我們也是首先斷開電源，然后找到我們要測量電路的電線，找出電線兩頭，然后露出里面的線芯。測量同樣也是使用萬用表的蜂鳴檔，把萬用表的量程打在蜂鳴檔上，然后黑色的表筆插在公共端，紅色的表筆插在電壓電阻孔，這樣就可以開始測量。如果此時萬用表發出蜂鳴聲，說明這根電線是通路沒有存在斷路，如果萬用表沒有任何顯示，那么電線是斷路，就是中間某處斷開了。




萬用表查找電路的漏電

• 回答這個問題之前，個人先說一下，使用萬用表來測量電路的漏電，其實是不太精確的，如果要想準確的測線路的漏電，個人建議大家使用搖表，這樣才是最準確的。

• 萬用表檢查漏電，首先也是把家里的電源斷掉，同時把負載也要拔下來啊。然后把萬用表的檔位調制電阻檔，我們把它調到200兆歐或以上那個量程。使用萬用表表筆的表針放在一根電線上，另一個表筆的表針接觸地面或墻面，最好能夠接觸到我們的接地點。此時萬用表在顯示屏上會出現數字，這個數字，就是我們測的這根電線的絕緣阻值。如果這個絕緣電阻值是小于0.5兆歐的，那么就說明電線的絕緣是不合格的，存在了漏電；如果我們測出來的數值是在0.5兆歐以上的，那么說明這根電線的絕緣值是沒有問題的，不存在漏電。當然這里使用的是這數字型的萬用表，不知道是不是所有的萬用表都可以這么測量。針對其他的電線，我們也使用同樣的方法，逐根進行測量就可以了。




結束語

關于我們?nèi)绾问褂萌f用表來測量電路的短路，斷路，漏電的問題，家居雜壇分別都給大家做出了分析，希望我的回答能夠?qū)Υ蠹矣兴鶐椭?。如果大家還有更好的意見或者建議，也可以分享出來，以供我們大家共同交流探討學習，謝謝大家！

萬用表判斷短路，斷路，漏電的方法是:

短路: 斷開電源，測量電阻，電阻很小甚至為0時是短路(金屬性短路);

斷路: 斷開電源，測量電阻，電阻無窮大時是斷路(開路)

漏電: 接通電源，測量外殼對地電壓，電壓值較大時為漏電;測量火線和零線流過的電流差值，不為0則漏電。

以上便是萬用表判斷電路故障的原理，但是，在實際電路故障判斷中，又有些許不同的點。

接下來，我們一起來看一下實際電路中如何利用萬用表進行電路短路，斷路，漏電判斷。

1：總結

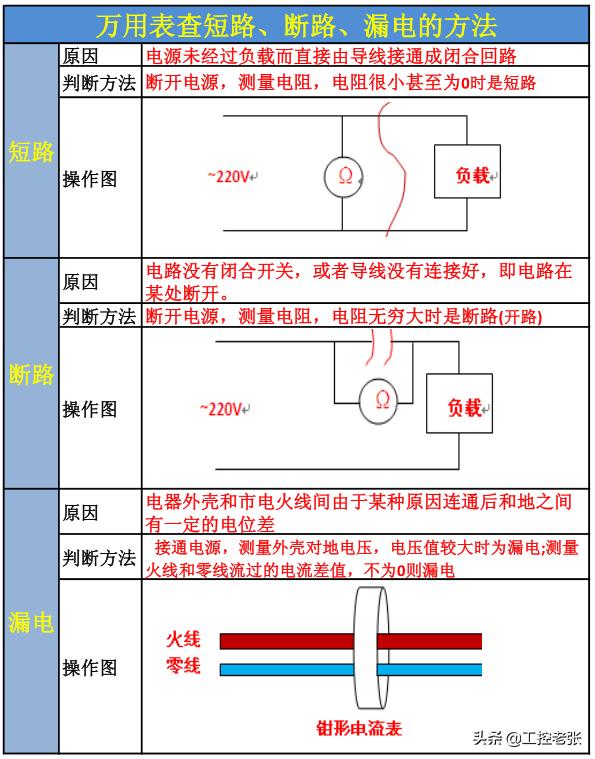

下方圖片是我總結的萬用表查短路、斷路、漏電的方法，可以保存下來，以便以后使用。

2:萬用表判斷短路(220V電路為例)

(1):斷開電路電源。

(2):切斷電路各支路斷路器

目的:排除支路對干路影響。

(3):測量干路火線零線間電阻，若阻值為0，則干路中發生短路(金屬Xing短路)。

注意:當確定了干路存在短路后，繼續測量干路上其他設備的接線端子之間阻值。依次確定出短路點。

(4):按照干路相同的方法，查找各支路是否存在短路點。

注意:電路的短路故障點較難確定，但是只要我們根據電路圖紙，

把電路依據干路支路分割成小塊兒，耐心測量電阻值，一切就都能迎刃而解。

3:萬用表判斷斷路(220V電路為例)

斷路判斷可以根據斷路時電阻無窮大來判斷，

但是當電路較為復雜時，我們可以接通電源，

然后確定好異常的點(比如指示燈不亮，或者其他設備工作異常)，

根據電路圖紙，逐級測量對地電壓。

當某元件對地電壓為0，說明在其之前存在斷路，繼續向上查找。

直到確定出斷路點為止。

4:萬用表判斷漏電(220V電路為例)

外殼帶電時如何判斷：

接通設備電源，萬用表切換到AC交流電壓測量檔，兩根表筆一端接設備外殼，另一端接地，測量外殼對地電壓。若存在電壓，說明外殼漏電。

線路漏電時如何判斷：

由于萬用表測量電流時需要將表筆串接到電路中，比較麻煩，因此有條件的情況下，我們可以使用鉗形電流表來測量電路電流。

接通電路電源，將主線路零線火線并排穿過鉗形電流表，若無漏電，則電流為零。若存在漏電情況，則電流不為0。

將電路劃分成幾段，逐段測量。直到確定出漏電點。

PS:你還知道哪些萬用表查找電路故障的技巧呢？歡迎留言討論一下，讓我們一起進步、一起提高！

如何用萬用表查短路、斷路、漏電？

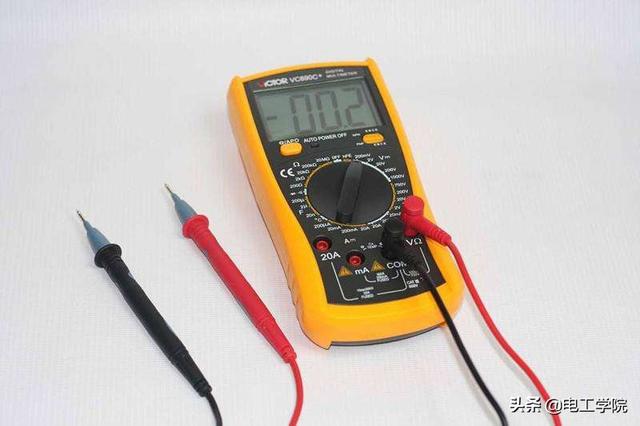

電工常用儀表有萬用表、鉗形電流表、兆歐表、接地電阻表、電橋等，其中萬用表在電工日常檢修中應用最為廣泛。萬用表的功能很多，比如測電流、電阻、電壓、二極管、三極管、電容、電感、溫度等等。

萬用表查短路

“短路”是指電源兩端被導線直接連接起來。用萬用表查短路，實際上就是通過測電阻大小來判斷線路通不通。由于萬用表電阻檔不能帶電測量，所以測電阻必須在斷電的情況下進行。

判斷方法：

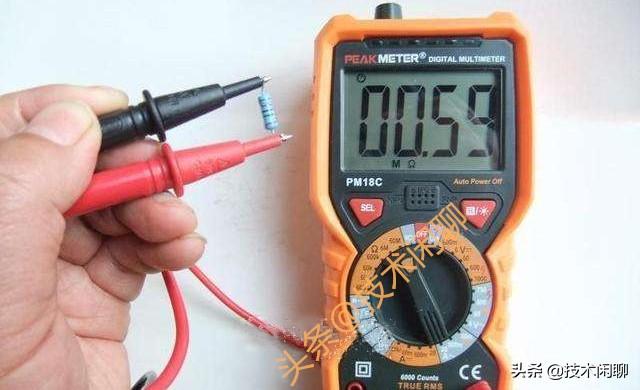

1. 先斷開電源確保沒電，然后用萬用表的電阻檔測被測物體兩端。正常情況下是有一定阻值的，如果測得的電阻為零說明被測物體發生了短路。

2. 也可以在斷電的情況下，用萬用表的蜂鳴檔或二極管檔測被測物體兩端。如果發出尖銳的蜂鳴聲，說明被測物體發生了短路。

注意：如果測出來的電阻有一定的數值但是非常小，那也很可能是發生了短路，這是因為接觸電阻造成的。

我們在測量的時候有時候會遇到這種情況，比如你把萬用表表筆壓緊一點，測得結果會變?。话驯砉P放松一點，測得結果會變大。這就是因為表筆和被測導線沒連接好，把連接點的接觸電阻也測量進來了。

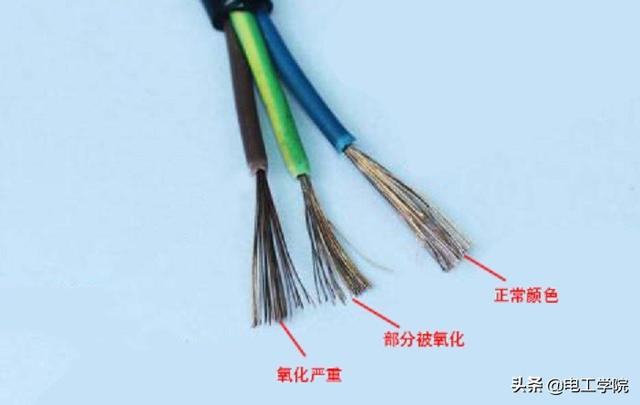

為了盡可能減少測量誤差，還原結果真實性。所以在測量的時候表筆和被測物體導線必須連接緊密；如果被測導線腐蝕或者氧化嚴重，要刮掉導體表面的氧化層。（正常情況下銅呈光亮的金黃色，被氧化以后呈現黯淡的黑色；鋁線也是一樣）

萬用表查斷路

知道如何用萬用表測短路以后，那測斷路也就很簡單了。

判斷方法：

1. 首先斷開電源確保沒電，然后用萬用表的電阻檔測被線路兩端。正常情況下電阻為零或者有一定阻值，如果測得的電阻為無限大說明被線路兩端不通，也就是發生了斷路。

2. 也可以在斷電的情況下，用萬用表的蜂鳴檔或二極管檔測被線路兩端。如果發出蜂鳴聲，說明線路是通的；相反如果沒有聲音說明被測線路有可能發生了短路。

注意：導線兩端正常情況下電阻為零（或者接近零）；用電設備正常情況下有一定的阻值，但是具體阻值多少和自身有關。所以判斷線路或者用電設備是否斷路，最好用電阻檔大量程。因為有些用電設備的阻值很大，比如節能燈用小量程是測不出來的。

萬用表測漏電

首先我們要思考一個問題，設備漏電和正常時有什么不一樣？

正常情況下，用電設備零火線是絕緣的，它與設備外殼不通。一旦用電設備絕緣發生破壞，比如零線或者火線搭了外殼，那么就會有電流流向外殼，從而使外殼帶電。所以判斷用電設備是否漏電可以通過測零線或者火線與外殼通不通來判斷是否漏電。

判斷方法：

先斷開電源確保沒電，把檔位置于電阻檔最大量程處，然后用萬用表測零線（或者火線）和外殼（或者接了外殼的地線）之間的電阻。正常情況下阻值應該是無限大，如果測出有一定阻值，那就說明有漏電存在。

注意：萬用表測漏電只適用于漏電非常嚴重的情況，比如零線或者火線搭到金屬外殼等。對于絕緣強度不夠引起的漏電無法檢測，比如電線皮老化但是依然有一定絕緣能力的情況。由于電線皮有一定的絕緣強度，所以在低電壓下是不導電的，但是電壓一高就會發生漏電。

如果要準確測量線路或者設備是否漏電，就要用到更專業的設備---兆歐表（搖表）。

總結

從上來看，萬用表測短路、斷路、漏電實際上就是測電阻的簡單應用。作為一名電工初學者，知道如何利用萬用表測電壓、電阻并能靈活運用與工作就很不錯了。至于萬用表其他功能用的概率相對較少，如果也能掌握算是錦上添花。

以上就是我的原創回答，如果發現抄襲我的文章，必定追究！

我是電工學院，專門負責電工培訓、考證；如果你對電工感興趣，可以關注我！如果覺得不錯，記得點贊、評論、轉發！感謝！

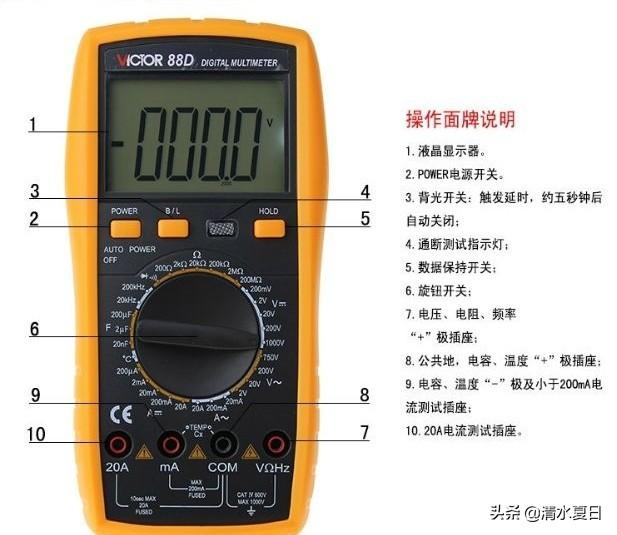

萬用表是我們每個人做電氣工作常用的得力工具。幾乎我們每一個人都會使用。但有時難免會出現誤操作。

在回答問題前：我總結了一下使用萬用表的注意事項，希望對每一個人都有幫助。

1、使用萬用表前，一定要確認所使用的檔位是否正確。

• 測電壓選擇對應的電壓檔位
• 測試直流電壓對應直流電壓檔位
• 測試交流電對應交流電壓檔位
• 測試電流選擇對應的電流檔位
• 測試電阻選擇對應的電阻檔位
• 測試通斷選擇對應的通斷檔位
• 根據被測電壓選擇合適的量程

2、如果對電路進行通斷、短路測量一定要把被測試電路的電源斷開。

有了以上基礎，我們可以開始檢測相應電路的短路、通斷、漏電作業了。

檢測線路的短路

1、檢測方法：

• 將萬用表表紅黑表筆分別插到萬用表的V、與COM孔。
• 將萬用表檔位打到蜂鳴器檔位或電阻檔位
• 用紅黑表筆分別測試被檢測的線路

2、判斷方法：

• 如果此時蜂鳴器發出響聲或電阻值為“0”，可以判斷此線路發生了短路。
• 如果沒有響聲且阻值為無窮大，說明此時的電路沒有發生短路情況。

檢測線路的斷路

測試斷路情況也的斷開電源

1、檢測方法同上。

2、判斷方法：

• 測試測試被測線纜的兩端，如果出現一定的電阻值，且有蜂鳴器響聲發出，說明被測線路是導通的。

• 如果電阻無窮大，顯示為1，且蜂鳴器沒有響聲，則說明被測線路是斷開的。

檢測線路的漏電

在這里最好用漏電測試儀進行檢測。

如果用萬用表測試步驟如下：

• 將萬用表量程調到交流電壓1000V檔位，開始測試有可能漏電設備外殼。

• 在測量時一個表筆接外殼，另一個表筆接地，如果顯示電壓高于30V說明有漏電情況。

總之，在用萬用表進行測試線路的通斷要斷開電源，一定要把萬用表的量程及檔位選對在進行測量。測試設備的漏電情況也要把萬用表的檔位選對，及注意安全。

我是@清水夏日，以專業的工作經驗分享自己的經驗，喜歡的可以關注點贊，一起進行交流探討。

如何用萬用表測短路、斷路、漏電？很簡單的事，我是維修三十年的家電維修工程師，我一教你就懂了，沒有文化的農民也能學得會。

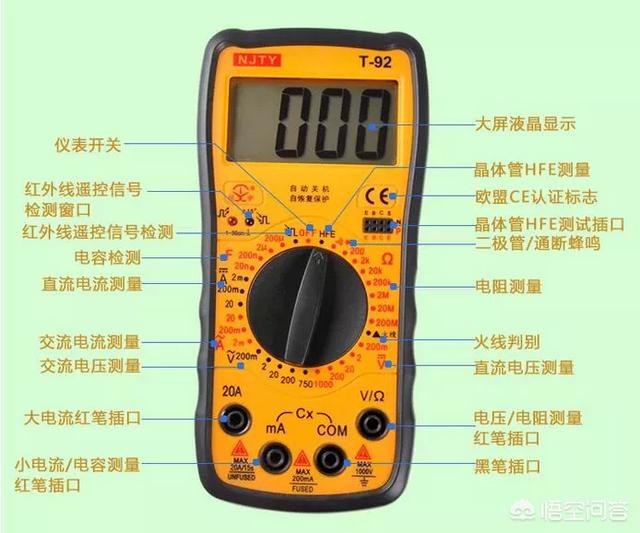

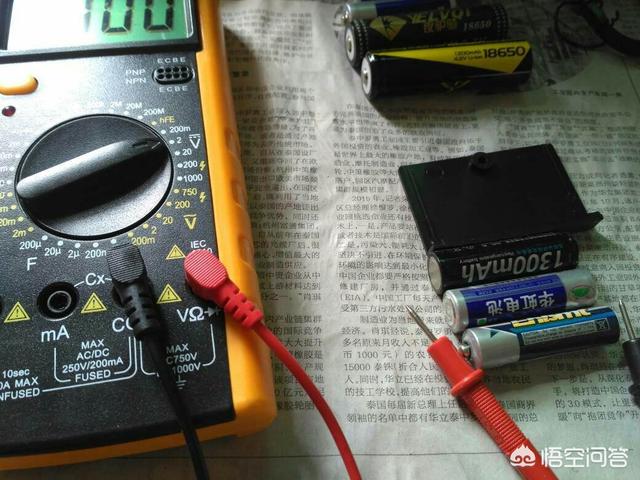

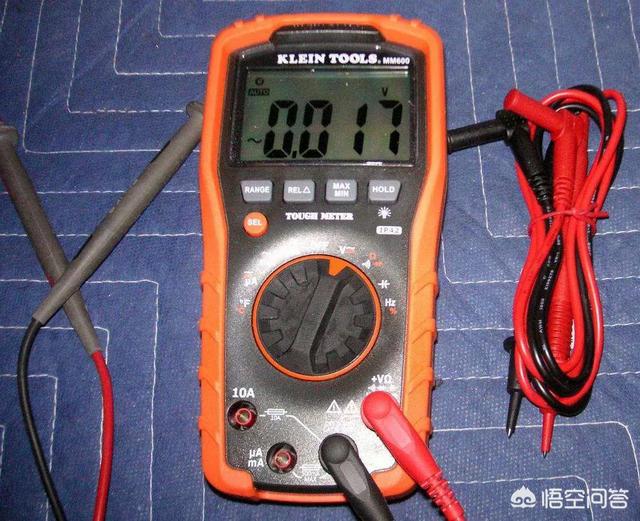

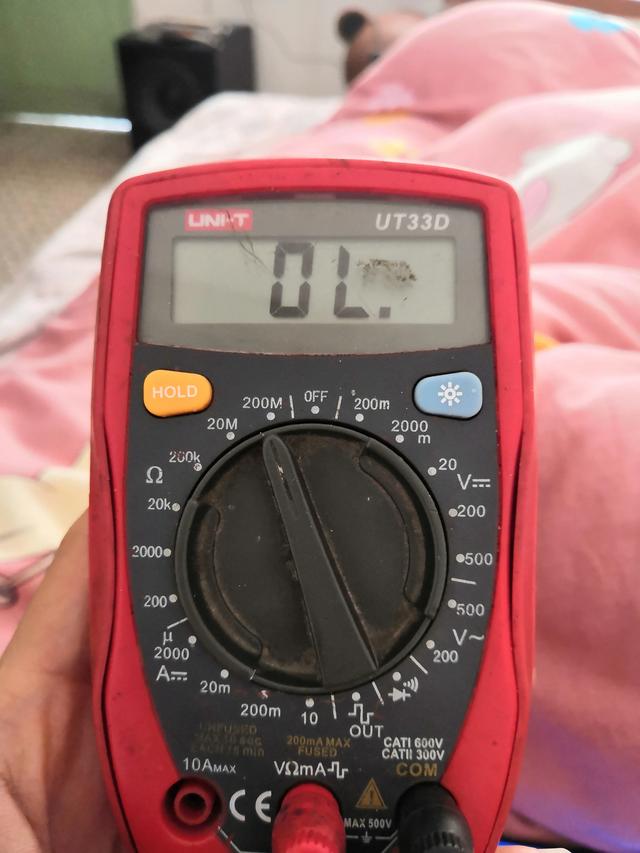

下圖是一個數字萬用表

萬用表能夠測量很多的故障，非常的方便好用，維修師傅離開它后就像一個新手一樣了，所以必備的器材。

萬用表最好還是用數字表，有很多優點，耐摔、準備好、直觀、準確率非常高，特別是測量電阻，非常準，測電壓也準。新手一看就會用了，只學測短路、斷路更是簡單。

短路、斷路一定要用到蜂鳴檔

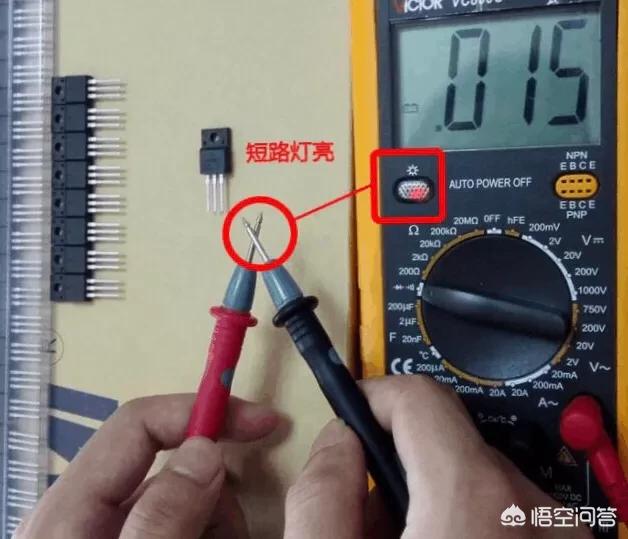

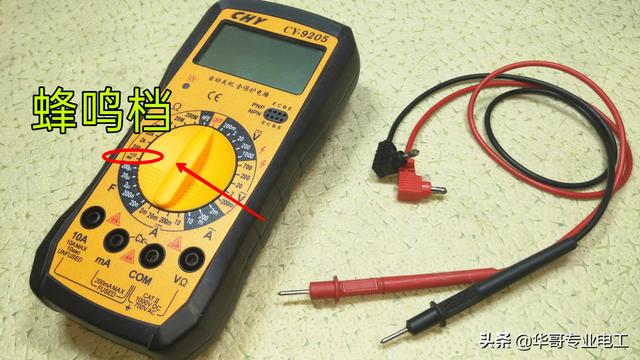

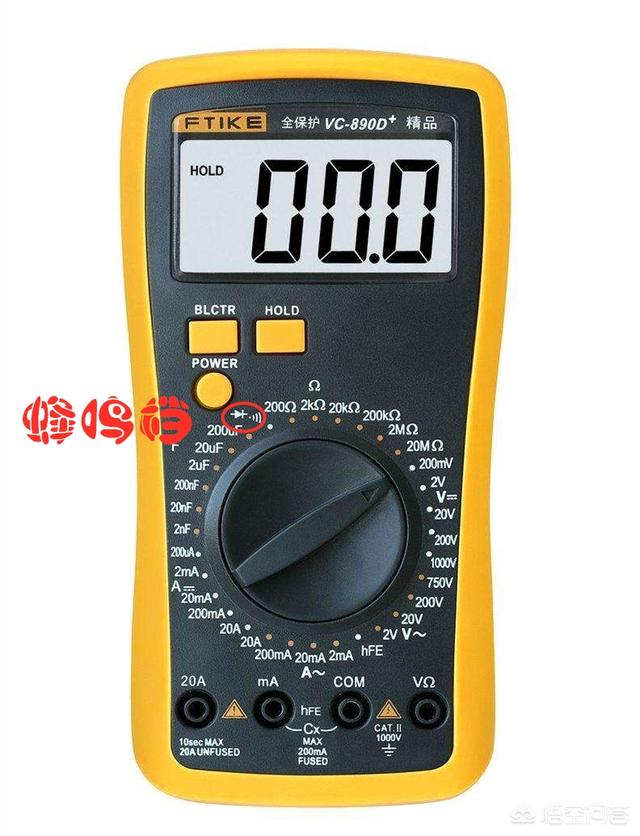

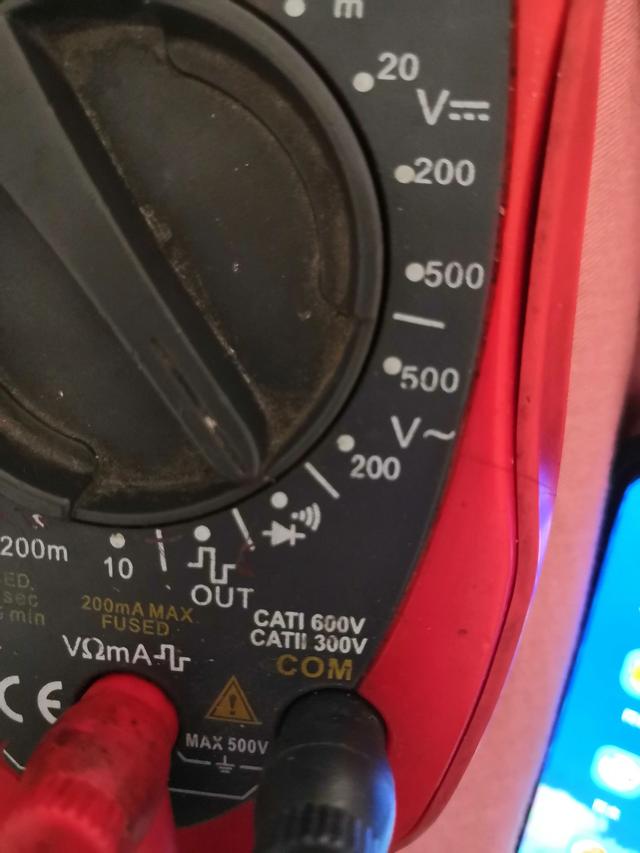

如下圖中就是蜂鳴檔，專門測量短路，通或斷，非常的好用。

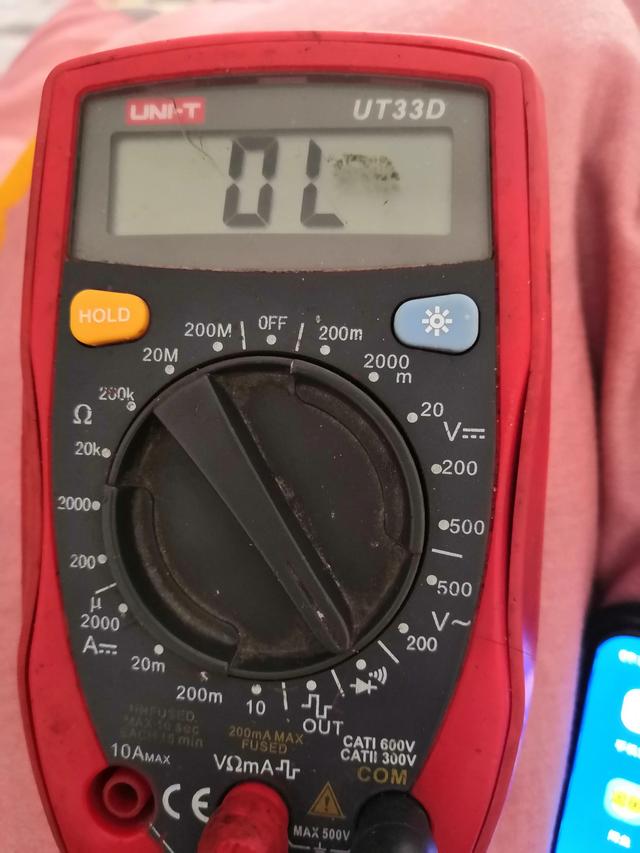

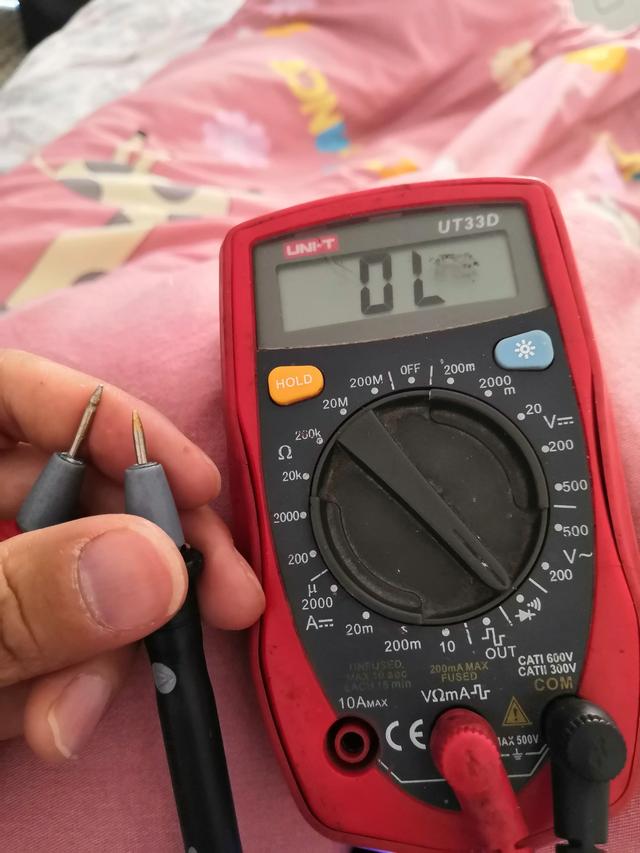

如下圖中0L是還沒測量時的阻值，0阻值的意思。

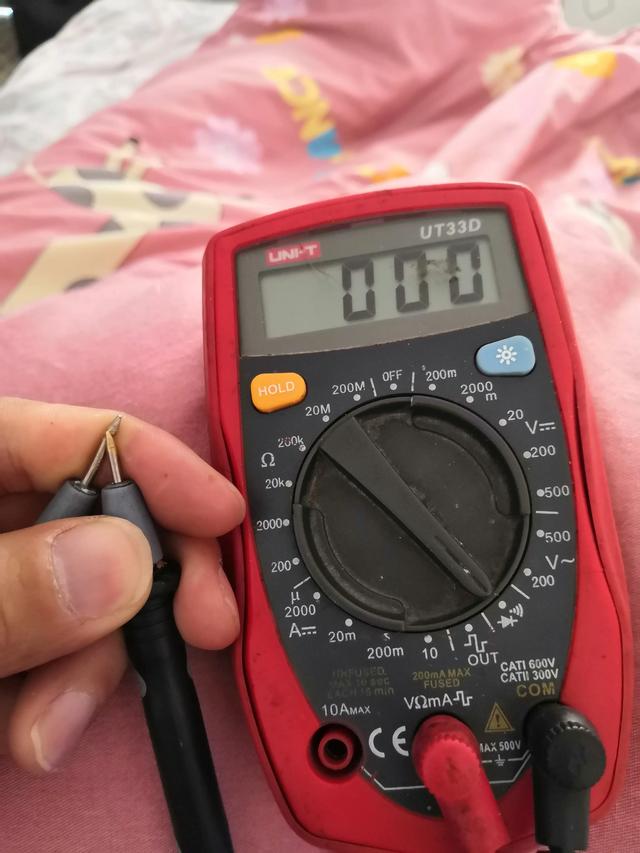

當兩個表筆碰到一起后就是短路，阻值為零，顯示屏的讀數為000，表筆分開則為斷路0L，零阻值。

測量漏電如何測量

測量漏電也非常簡單，使用萬用表的電阻檔，用最高的最敏感的檔，就是200M檔，漏電輕微也能測出來，如果漏電大就用20M檔即可。

最敏感的這檔，用手指一碰也能有阻值，所以這檔測漏電才能測量各種漏電。

電器漏電測量

電器漏電用表筆測電器的插頭兩條線對地的阻值，對地就是對著外殼測量，如果有阻值那么就是漏電，阻值越小，漏電就越大，就是說220伏電有阻值通到機器的外殼，所以引起漏電。

好了，我的回答己經祥細說的很明白了，只要你想學，一看就學會了，想學更多電子電器技術，請關注我，每天分享實用的東西給大家學習。

如何用萬用表查短路，斷路，漏電？

1??兩線相交，不能夠達成良好的回路，信號短路（比如電話線）對方收不到信號，小電流短路可使元件燒壞，大電流短路可起火災，如果沒有保險裝置損失就大了。

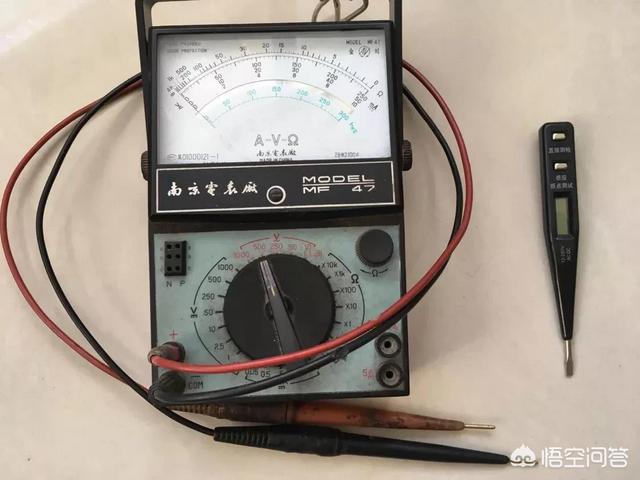

這萬用表的電阻檔正是檢測線路短路的好辦法，可根據線路的阻值選擇歐姆檔，x10、x100，10k檔，在關閉電源時紅黑表筆量兩根無負載的線，如果短路，表頭出現讀數。

2??輸出線構不成回路稱為斷路，就象收起吊橋一樣無法通過，這時可送電用萬用表的電壓擋（區別于交流和直流以及電壓檔的正確選擇）量線的輸出端，無電壓為斷路。

第二種辦法用電阻擋量，關閉電源，將一端線并聯，另一端兩線用電阻檔測量，如果斷路了，表頭無數據反應。

這里特介紹數字測電筆可配合測量明線的斷路，在通上電時手按住測電筆顯示屏近端的觸點，移動測電筆，斷路處就無數字顯示。

3??電在循環路徑中，產生了中途分流，比如電飯煲，洗衣機這些帶地線的用電器，因受潮或其它故障使地線與火線或零線測量到了不同程度的電阻數據。測量的時候關閉電源，用萬用表10k檔，表筆一頭測地線，一頭測零線或火線，表頭有讀數即為漏電。

10檔也能測出因漏電而跳漏保的電機，10K檔雖沒有兆歐表的靈敏度，但能引起跳閘的電流都在漏保的靈敏值15～30mA之間，所以用10K檔測量時，只要指針有輕微擺動，就證明電機有漏電，如果用兆歐表測量就更明顯為漏電了。

謝謝你的閱讀?！

萬用表的應用方法有很多種，下面我把常見的萬用表查短路、斷路、漏電的方法列舉出來，希望對大家有幫助。不足之處，歡迎補充。

萬用表查短路

檢查線路中是否存在短路點，首先要切斷斷路器，之后將線路中的所有開關關閉、所有設備關閉（能拔掉插頭的設備，一律拔掉插頭）。

萬用表選擇“蜂鳴檔”，在斷路器下口進行測量——兩只表筆，分別接觸斷路器下口的零線和火線。如果萬用表發出蜂鳴聲，證明線路中存在短路；反之則沒有短路。

萬用表查斷路

依然是切斷所有開關，萬用表選擇“蜂鳴檔”。確定好要測量線路的走向，找到電線的兩端。

測量時，萬用表的兩只表筆分別接觸電線的兩端，如果能夠發出蜂鳴聲，則證明電線無斷路；如果沒有蜂鳴聲，則證明電線中存在斷點。

電線兩端距離太遠怎么辦？找一根確認完好無損的電線，剝開兩端線皮。電線的一端連接萬用表，另一端當做表筆接觸待測線——這是利用電線延長萬用表表筆長度，這個辦法在實際操作中會經常用到。

萬用表查漏電

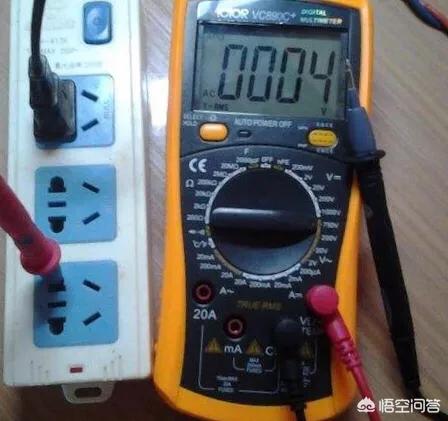

這次不要切斷斷路器，只要關掉線路中的所有開關、拔掉所有插頭即可。萬用表選擇“750V~檔”，在電路終端進行測量（在插座、開關等位置測量，不要在配電箱里測量）。

分別測量火線-零線、火線-地線之間的電壓。如果兩次測量數值相同，或第一次數值小于第二次，則證明線路中無漏電。

如果第一次測量數值大于第二次，則證明線路中存在漏電——二者差值越大，證明漏電越嚴重。
