什么是配電箱？家庭配電箱中開關應該如何選擇？

答:照明配電箱主要用于工業和民用建筑的照明配電，也可以用于小容量動力線路的漏電、過負荷和短路保護。照明配電箱為封閉式結構，體積較小、安全性好，可以懸掛或嵌人墻內安裝，選用的內部元器件有小型斷路器、漏電開關等，有的產品還裝有電度表和負荷開關，一般采用下側或上、下兩側進出線方式，盤面布置要求緊湊、整齊美觀、安全和便于維修。

配電箱的生產廠家較多，無法一一列舉，這里選擇XXM-3、XRM-3照明配電箱來說，它安裝，拆卸容易便于維修，采用DZ47系列微型斷路器作為控制保護電器，具有結構新穎、緊湊、性能優越、安裝使用方便。 安全可靠等優點，其配電箱及微現斷路器外形如圖下圖所示。

照明配電箱主要適用于高層建筑、賓館、機場、商場、 工礦企業等單位在戶使用，作為額定工作電壓為220V/380V、額定工作電流63A以下的照明配電裝置， 也可以作為63A及以下用電設備的漏電、過載、短路保護裝置。

這種小型配電箱，有懸掛式和嵌人式兩種， 均由箱體、面板 安裝板、元件安裝架、母排、中性端子排、保護接地端子和數量不等的斷路器組成，根據用戶的不同需要，可以加裝小門，塑殼斷路器采用35mm標準軌道方式，所有的DZ47系列漏電保護器和單極斷路器均好拆卸維修更換。

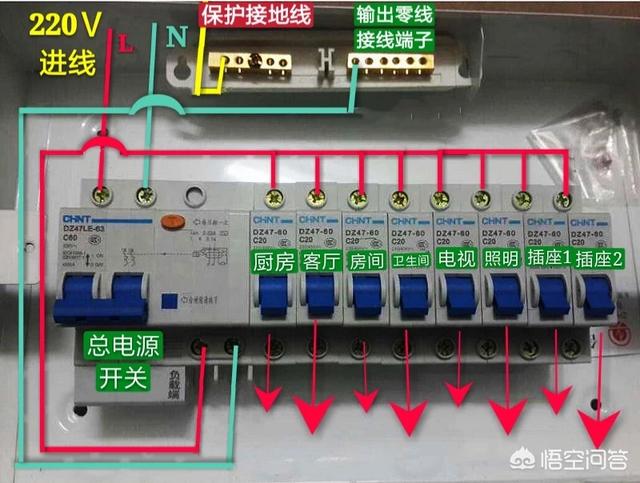

下面介紹一下配電箱中的斷路器的選擇；

①總電源開關。選擇帶漏電保護的DZ47LE-63-C60的漏電開關，出于安全考慮；

②將廚房、客廳、房間、衛生間、電視、照明、插座1、插座2分八路分別控制，便于今后的故障維修檢查方便。這八個單極斷路器選擇型號為DZ47-60-16~20A均可；沒有特殊要求，一般家庭都足夠用了。

提示；在總漏電開關的輸出側將火線引出至八個單極斷路器的上端(輸入)，導線的截面積大于4mm2的銅線進行連接即可。

以上為個人觀點，僅供提問者參考。

知足常樂2019.2.22日于上海

家庭配電箱配電箱中開關的選擇，我們主要是從三根方面來進行：一是開關的類型如何選擇，二是開關的型號如何選擇，三是開關的品牌如何選擇。家居雜壇就從這三個方面來逐一給大家介紹。

首先我們來選擇家庭配電箱開關的類型：

1. 家庭配電箱的開關我們常用的可以說就是兩種，空氣開關和漏電保護器；

2. 無論是空氣開關還是漏電保護器，我們都選也C系列的就可以了，適合家庭用；

3. 總開關和照明建議選用空氣開關，所有的插座開關建議選用漏電保護器。




然后我們在來選擇家庭配電箱的開關型號：

1. 我們以建筑面積100平米左右的房子為例，家居雜壇給大家分享兩種最常見的方案；

2. 方案一：總開關建議選用C63A或者是C50A的2P空氣開關；照明開關建議選用C16A的1P+N的空氣開關；普通插座回路的開關建議選用C16A的2P帶漏電的漏電保護器；柜式空調插座回路的開關建議選用C20A的2P帶漏電的漏電保護器；電熱水器插座回路的開關建議選用C20A的2P帶漏電的漏電保護器；過欠壓保護器選用40A自復試過欠壓保護器；

3. 方案二：總開關建議選用C63A或者是C50A的2P空氣開關；照明開關建議選用C16A的1P+N的空氣開關；普通插座回路的開關建議選用C16A的1P帶漏電的漏電保護器；柜式空調插座回路的開關建議選用C20A的1P帶漏電的漏電保護器；電熱水器插座回路的開關建議選用C20A的1P帶漏電的漏電保護器；過欠壓保護器選用40A自復試過欠壓保護器；

4. 方案一跟方案二相比較，同樣使用的是約8個開關，不同的是方案一操作時可以切斷零線，方案二操作時無法切斷零線，安全性上方案一要好一些；另外方案一要比方案二占用的空間大一些，也就是配電箱會大些，方案二節省空間；

5. 兩種常用方案的配置和優缺點都給大家分析完了，至于選擇哪個方案就看自己的選擇了。




最后家居雜壇再給大家說說家用配電箱的開關品牌：

1. 家庭配電箱的開關品牌，這里家居雜壇不給大家直接推薦，只告訴大家自己根據家庭情況來選擇就可以了，一分錢一分貨；

2. 現在市場上知名的品牌有很多，家庭中使用都是沒有任何問題的，如有品牌相關的問題可以留言或者是私信。




關于家庭配電箱中開關的選擇問題，家居雜壇都給大家分析完了，希望能夠幫助到大家，以上都是個人觀點，如有不足之處歡迎大家留言討論！最后還是懇請大家關注一下家居雜壇，多給家居雜壇點贊評論轉發，萬分感謝！

學著別人在文章開端介紹一下我自己，好讓你們關注我：從事多年配電箱制造工作，期間多次到多家開關廠家、電源廠家、電器制造廠家、建筑公司、電線電纜廠家、氣象部門（防雷方面）、質檢部門（儀器儀表方面）、設計院、裝修公司、重工業（鋼鐵煤礦）等單位參觀學習及實踐。主要解決各大廠及物業公司、電力從業人員乃至電力局解決不了的用電疑難雜癥。
好了，有點長，說這一遍就行了，以后不說了~汗顏！

下面先看一下題主的問題描述：

在電箱中，入戶線為10m㎡。現設置六個回路:照明回路一組，線徑2.5m㎡；普通插座兩組，線徑2.5m㎡；衛生間回路一組，線徑4m㎡；廚房回路一組，線徑4m㎡；中央空調一組，線徑6m㎡。

6個回路，選擇7個斷路器——6個支路斷路器+1個主開關。

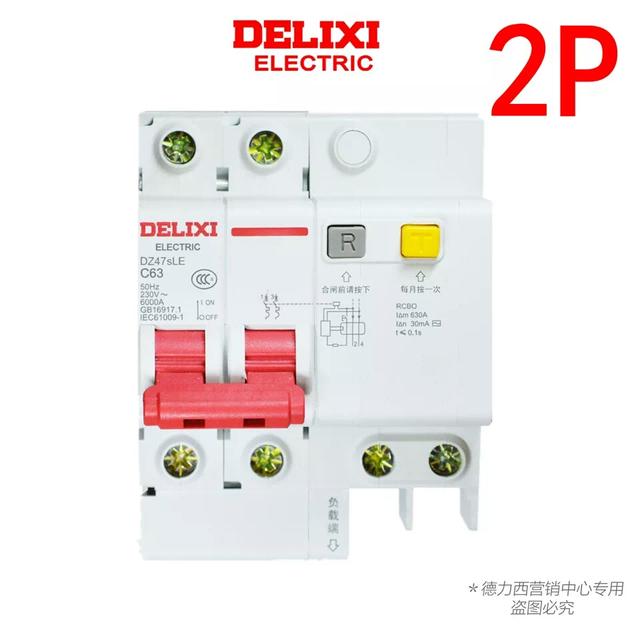

我給你的建議是這樣的：全部使用DZ47或基于DZ47生產的其它型號——主開關~2P63A；照明~1P+N16A；普通插座~1P16A漏電*2；衛生間~2P32A漏電；廚房~1P32A漏電；中央空調2P~32A漏電。（其中的額定電流參數選擇建議數值附近的即可，比如建議16A，實際選擇20A的也行。）

題主提了一句“延時保護器”，這個東西只有在多級同時使用漏電斷路器的時候才需要考慮。家用配電箱只有最后一級需要使用漏電，因此不需要考慮這個問題。

下面我逐個一下這樣選擇的原因：

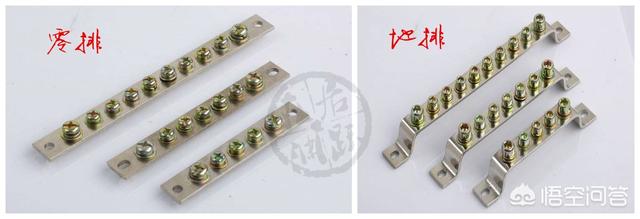

照明回路——建議使用1P+N斷路器而不是1P的，主要原因是這個配電箱里只有一個1P無附件的開關，為了它再裝一個零排，還不如用更安全的1P+N。

普通插座——使用的是1P漏電，如果想更安全的話，可以使用2P漏電，不過我怕你配電箱的寬度不夠。

衛生間——選擇2P32A漏電，是打算讓你把電熱水器放在這里。如果不打算安裝電熱水器，可以選擇1P16A漏電。

廚房——一般來說，廚房和其它房間的插座一樣，都應該選擇1P16A漏電。但我看你廚房使用的電線比較粗，想來是廚房電器比較多，所以增加了斷路器的電流。如果廚房有大功率電器（就是需要用三孔插座的那種），應把廚房斷路器改成2P32A漏電。

中央空調——這個不用解釋了，中央空調的標配。

主開關——2P63A斷路器，單相電路的主開關用2P的，這是規定（1P斷路器不能斷開零線，也不能對零線提供保護；1P+N斷路器不能對零線提供保護）；主開關額定電流大于任意一個支路開關，這也是規定（否則就會造成越級跳閘）；主開關不能用漏電，照明回路也不能受到漏電保護，這還是規定（1.照明回路正常工作時容易引起漏電誤動作；2.發生災難時線路必然漏電，此時滅燈，無異于雪上加霜；3.主開關用漏電，某一回路漏電后主開關跳閘，斷電面積太大，且完全沒必要）。

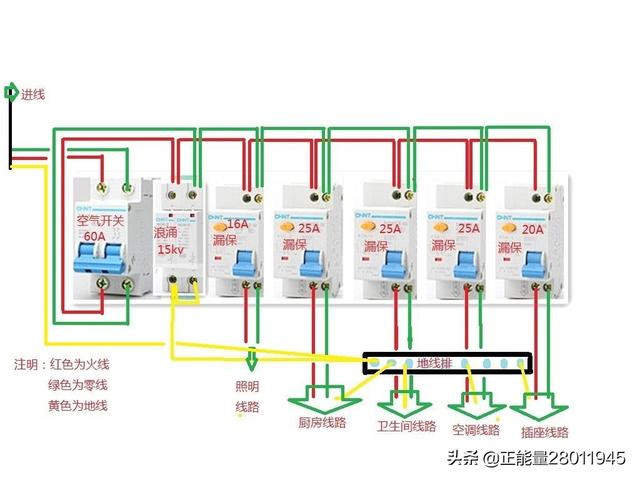

家裝配電箱多為18位,個人建議,總空開→浪涌保護器→支路全用漏保(包括照明)

為什么照明也用漏保呢?很多人會說燈在天花上,誰會沒事天天去玩燈,是的燈是在天花上,想碰也要搬梯子才能上去。一說照明你們只想到燈,為什么不想開燈是需要開關控制,你們每天與電接處最多就是開關,而開關又是控制火線,萬一開關漏電或濕手去按開關,最容易處電地方就是開關,個人建議開關也要裝漏保。

①家中多為單相220v供電,總開為2P空氣開關,總開大小不是看進戶線大小決定,主要看電表大小決定總開大小,也就是說電表才40A那總開必需≤40A,如果是60安電表那總開也只能≤60A

②進戶線大小根據電表大小決定的,每平方國標銅錢取8A為安全電流,那40A表40A÷8A=5平方,最低要5平方電線才能承載40A電流,但市面上沒有5平方電線所以選≥6平方電為進戶線,正常六平方就夠了,60A電表60÷8=7.5平方,用十平方為進戶線

③為什么要多個浪涌保護器呢?浪涌保護器功能有很多網上自己查,其實就是個防雷器,防止大電流通進家中,造成家中電器損壞,為什么一到打雷天氣,家人老說關電視,拔插頭,就是怕雷擊大電流搞壞電器,而浪涌保護器就能幫你解決這個問題,打雷天氣就不用怕雷擊電器。

④建議支路全用漏保,漏保有空開所有空能又有漏電保護功能,對人身有保障,支路全用漏保安全性更高,不會造成一路停電全家都停電。漏保大小根據支路電線大小決定的,而電線大小根據電器功率決定的,兩者沒有直接聯系,所以選漏保大小只能看電線大小,保護好電線安全才能保護電器安全!那每平方電線取8A為安全承載電流。用1.5平方電線1.5*8=12A配10A漏保,最大使用安全功率10*220=2200w;用2.5平方電線2.5*8=20A配≤20A漏保,最大使用安全功率20A*220Ⅴ=4400W;用4平方錢4*8=32A配≤32A漏保,最大安全功率功32*220v=7040w;用6平方電線6*8=48A配40A漏保,40*220=8800w

⑤支路漏保安數不能大于總開安數,如果支路大于總開安數,你要考慮電表換大,之后進戶線和總開相應換大,如果不換,支路使用電器功率大于總開時,支路不跳總空開老跳。

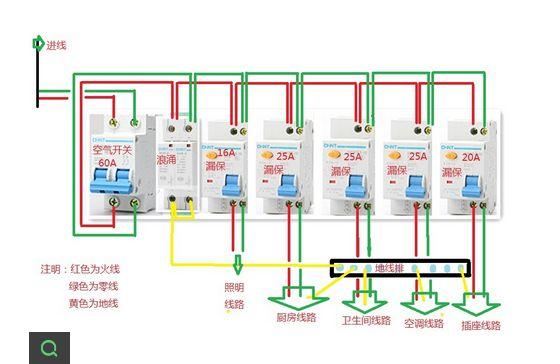

⑥總空開→浪涌保護器→支路全漏保。 總空開用2P(2位),浪涌(2位)家中配電箱多為18位,18-2-2=14位,現在剩下14位供六路漏保使用,正常單相電漏保1P(雙路32A以下為2位)2P(3位)1P+N(2.5位),建議用5個1P雙路漏保+中央空調2P漏保,合計2+2+2+2+2+3=13位,14-13=1位最后剩1位,如果你家不是18位型配電箱,似位數改變別的方案或刪減浪涌保護器!

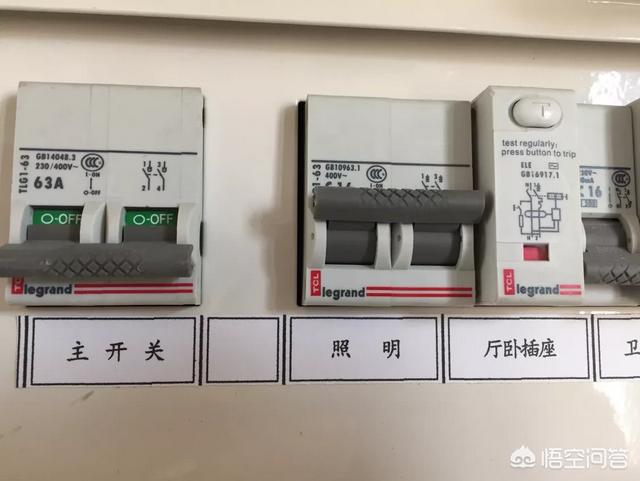

注:圖片作參考,安數大小根據實際線徑配比


知識你帶走,點贊請留下!

對于題主的問題，今天就簡單講解一下，這方面的知識

首先來說一下配電箱

配電箱說的是安裝控制每個負載回路的開關來使用的，比如進戶主線和每個回路的負載線路都要在配電箱來控制

配電箱開關選擇方法

1 空氣開關

家里使用的開關分為空氣開關和漏電保護器開關，空氣開關的主要作用是過載，短路保護，來保護家用電器，而空氣開關并沒有漏電保護的功能

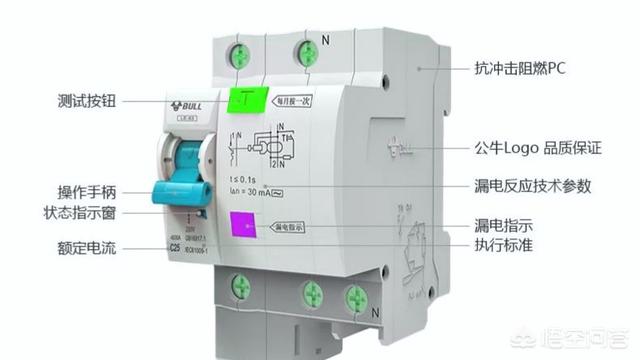

2 漏電保護器

漏電保護器具備過載短路保護，但是過載，短路保護不如空氣開關靈敏，漏電保護器的主要作用就是漏電保護，來保護人以免觸電 家里使用的漏電保護器，一般都是動作電流為30ma，當電線漏電以后，如果漏電電流達到了30ma時，漏電保護器就會自動斷電保護

3 漏電的涵義

對于電線漏電來說的是，火線跟地線相連，或者零線跟地線相連屬于漏電，而地線直接連接家用電器的金屬外殼，所以如果電線漏電以后，如果地線不起作用時，家電的金屬外殼就會帶電，這時如果人體觸摸到家電金屬外殼時，很容易觸電，但是有了漏電保護器，當電線漏電以后，漏電保護器會自動斷電保護，來防護人發生觸電的危險

而地線跟漏電保護器并不相通，屬于雙重保護，漏電保護器屬于斷電保護，地線屬于導流保護，所以稱為雙重保護

配電箱開關正確選擇方法

1 總開關

建議使用空氣開關，這樣空氣開關可以保護每個保護每個回路的家用電器

2 分開關

建議使用漏電保護器，可以防止每個回路發生漏電傷人事件 所以這樣的配置，可以保護每個回路的家用電器，也可以防護每個回路的漏電傷人事件，建議這樣選擇安裝開關

對于我的回答是否能幫助到你？有不同看法的可以在下方留言，畢竟都是電工。我們互相交流學習，喜歡的請加下關注哦

什么是配電箱？家庭配電箱中開關應該如何選擇？

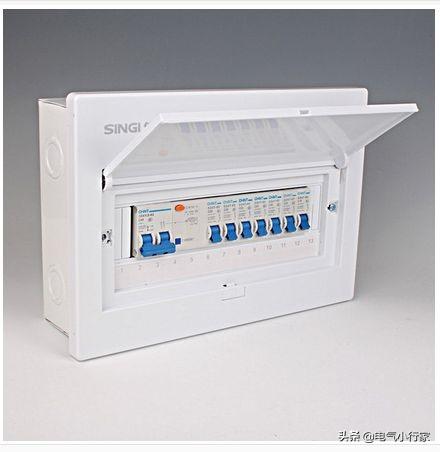

配電箱是裝配空氣開關，漏電保護器，控制器等電氣元器件的箱體，具體情況請看下面分析。

選用配電箱有什么標準？

選擇配電箱要切合實際，查看所使用配電箱的區域分為幾路配電箱，不能剩余過多，也不可過于擁擠，過于擁擠不利于散熱，一般家庭電路中的電箱，我們建議選用的是12路。

在選用配電箱的時候，配電箱可分為內嵌式，外掛式，家庭裝修一般選用的是內嵌式，把箱體嵌入墻內，這樣顯得美觀也便于穿線，外掛式配電箱一般用于臨時懸掛或事后改造。

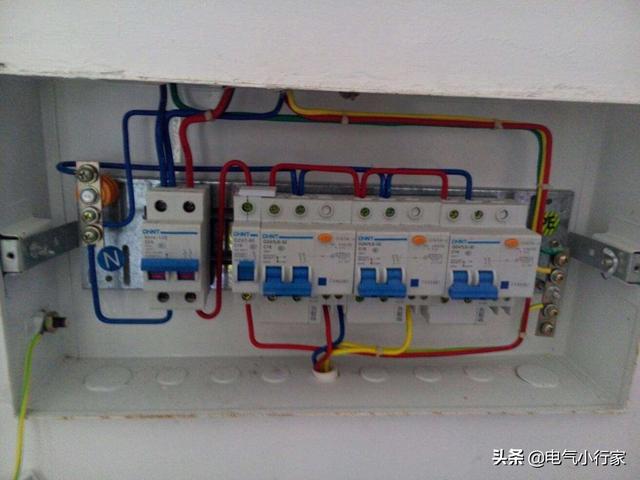

家庭開關如何選擇？

家庭開關中一般分為兩種，一種是空氣開關，另外一種是漏電保護器開關，空氣開關主要防止線路過載或者短路，一旦發生過載或者短路的情況，與主電路串聯的線圈產生電磁力，把銜鐵吸住頂開鎖扣讓主觸點斷開。

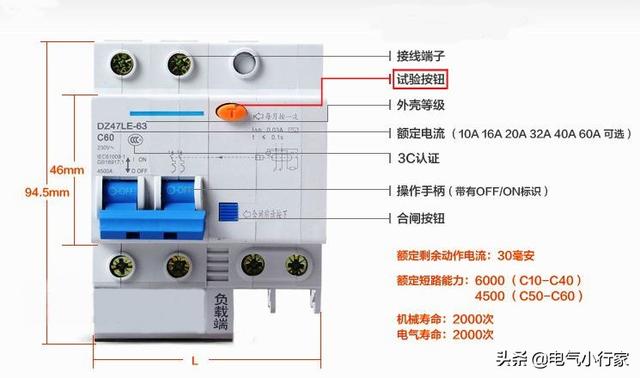

然而漏電保護器除了具有過載短路保護功能，還有漏電大紅功能，因為一旦漏電會是火線與零線中的電流不相等，漏電動作電流6到30毫安的時候，漏電保護器就會動作斷開漏電開關主觸點，起到保護的作用。

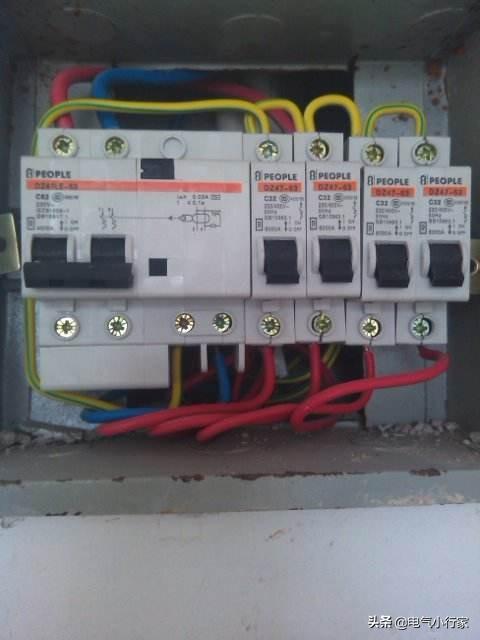

家用開關怎么配置？

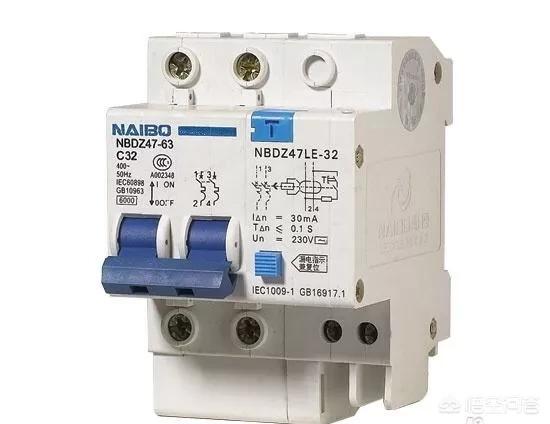

進戶總開關建議使用2P空氣開關，后面的回路中，再使用漏電保護開關，選用40到63A。

也有人會選用漏電保護器作為總開關，但是這種情況下，如果某一個房間漏電跳的就是總開關，這樣就無法找到漏電的區域。

客廳以及餐廳臥室使用25A漏電保護開關

衛生間和空調選用稍大一點的32A漏電保護開關。

照明電路就可以選用16A的普通空氣開關。

但是每個家庭的情況以及用電器情況不同，我們要根據實際情況找到更合適的配置方法。

我是電氣小行家，歡迎大家咨詢評論，關注轉發，謝謝大家！

現在家里都有一個配電箱，里面有好多開關，下面介紹下配電箱的功能和這么多開關到底有什么用。

配電箱一般就是里面有多個開關，一個總開關和多個回路開關，配電箱是用來合理分配電器的用電負荷，把不同電器分開控制，分成不同的回路，避免一個電器故障或一條線路有問題使所有其它設備都不能工作。家庭配電最少的都是五個回路，（普通插座、空調插座、廚房、衛生間還有照明）一共五個回路，當然有的家庭用電負荷大還可以增加回路，回路越多用起來也安全維修也方便，不同的回路具有不同的功能，根據用電器有的需要加漏電開關，有的用空開，電器的負荷大小選擇合理的安數，來保障家里的用電安全。

問題所問；家庭配電箱中開關的選擇？問題還描述；在電箱中，入戶線線徑為10mm2，現設置六個回路，照明回路一組，線徑2.5mm2，普通插座回路兩組，線徑2.5mm2，衛生間回路一組，線徑4mm2，廚房回路一組，線徑4mm2，中央空調回路一組，線徑6mm2，問題（1）；各個回路的漏保選什么規格？總開關和延時保護器怎樣選擇？（2）；選擇的理論依據？

這個問題描述的配電方式盡管我認為不是十分合理，但是我還是按照問題所問的內容來回答、問題沒有說明導線是什么材質，我就按照是銅芯導線來回答；

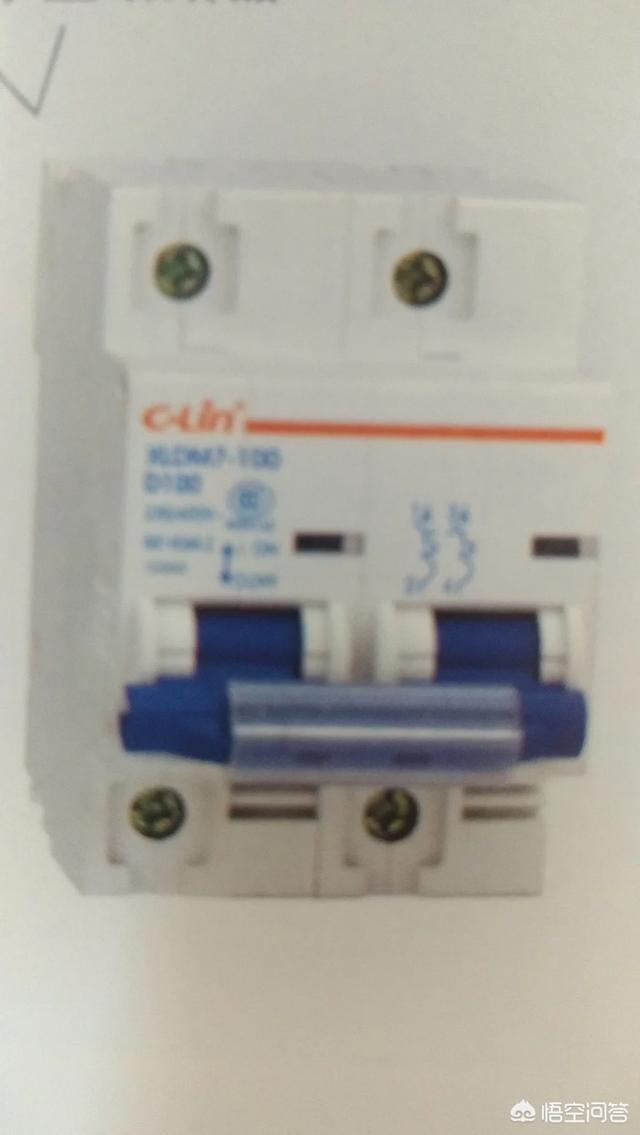

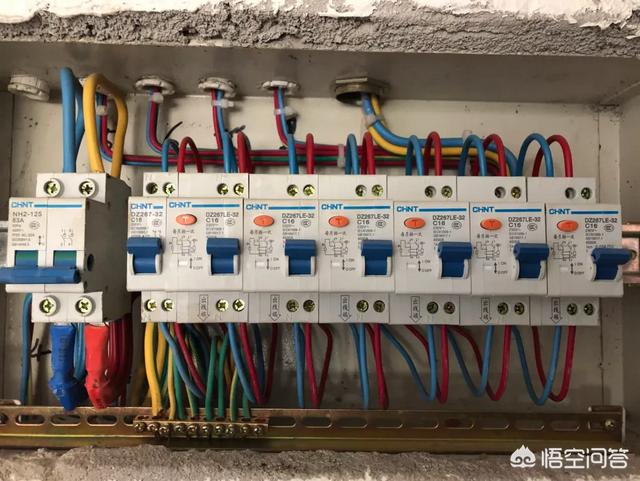

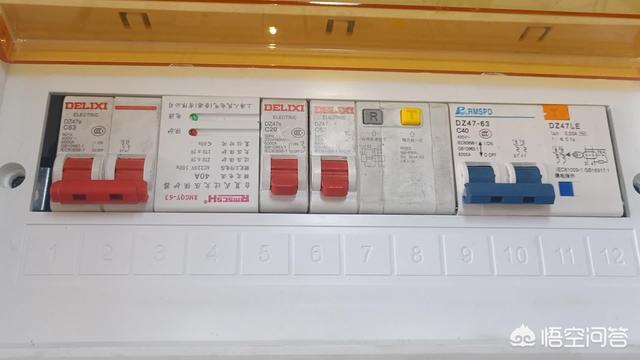

問題描述的進戶線是10平方毫米截面積銅芯導線，它的安全載流量是50A左右，因此總開關選用100A觸點容量50A脫扣電流值的斷路器（它占模數化配電箱的三位）。如下圖；

總斷路器下一級的中央空調回路的6平方毫米截面積銅芯導線線的安全載流量是32A左右，所以中央空調回路裝設一個32A單極+N雙線分合的漏電斷路器（占模數化配電箱的2位）來保護。

廚房與衛生間的兩個回路都是4平方毫米截面積銅芯導線，4平方毫米截面積銅芯導線的安全載流量是25A左右，所以裝設兩個25A單極+N雙線分合的漏電斷路器（點模數化配電的4位）來分別保護。

兩個普通插座回路與照明回路都是2.5平方毫米截面積銅芯導線，它的安全載流量是18A左右，所以裝設三個16A單極+N雙線分合的漏電斷路器（占模數化配電箱的6位）來保護。

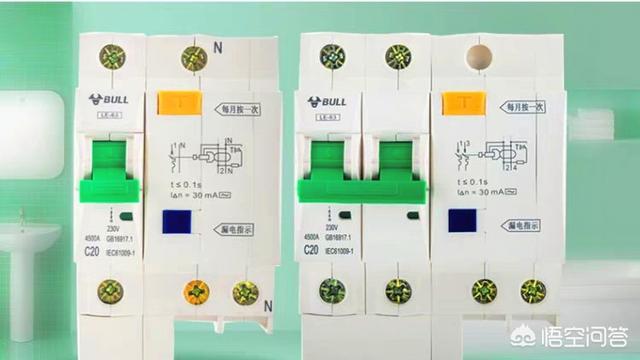

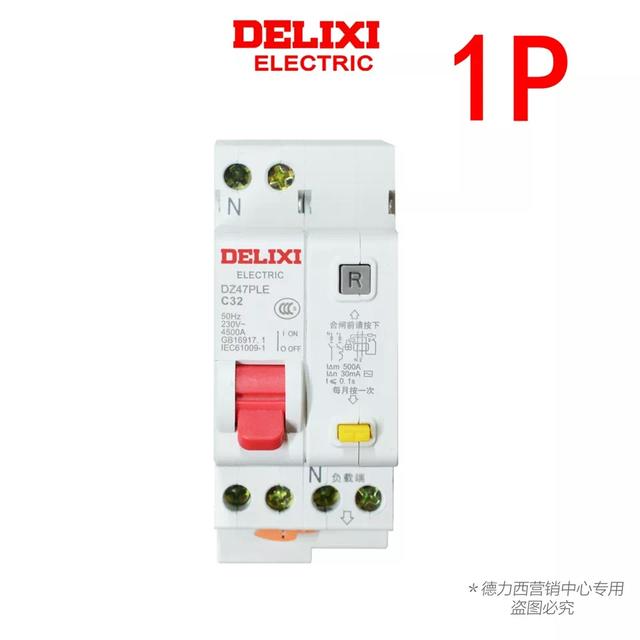

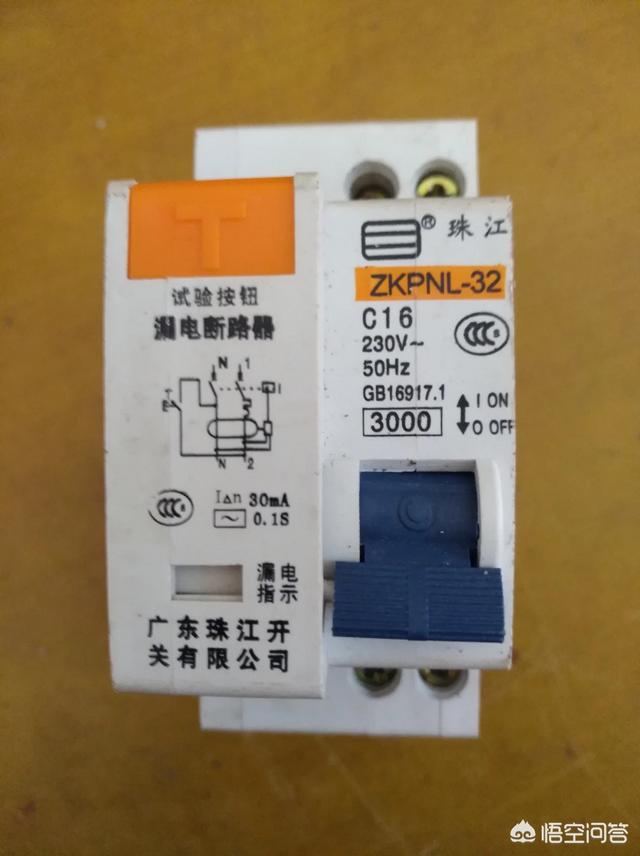

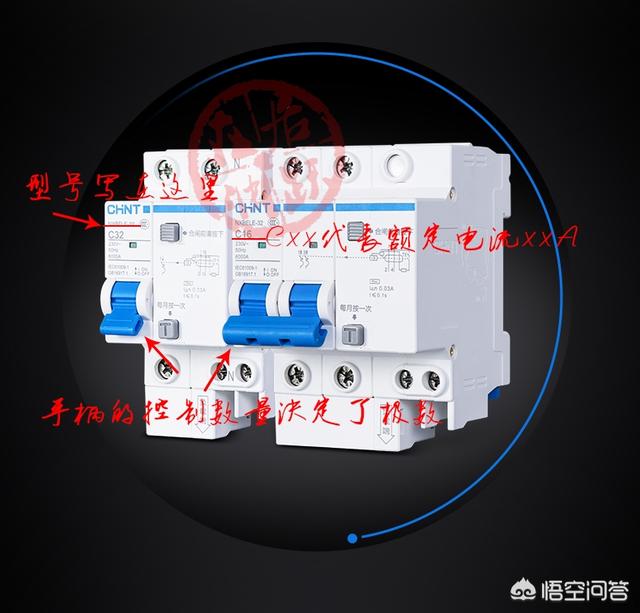

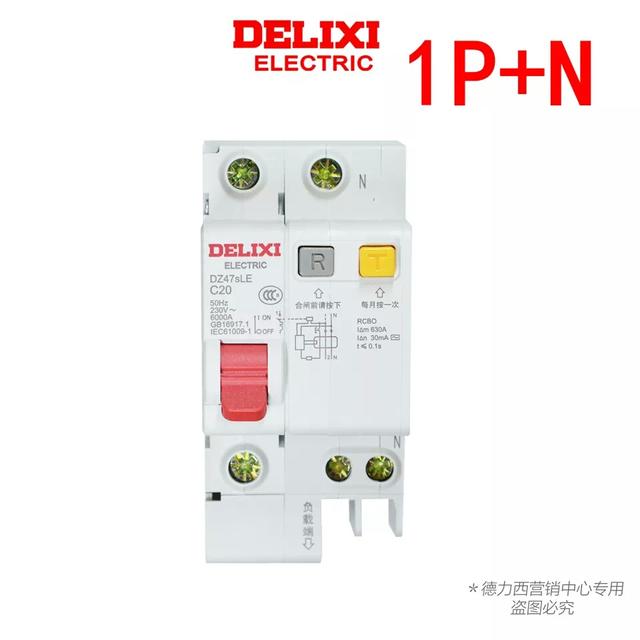

雙線分合的單極+N漏電斷路器如下圖；

以上六個回路單極+N漏電斷路器加上總斷路器所占模數化配電箱的位數是15位，如果是再裝設一個電涌保護器就是17位，再如果再裝設一個過欠壓保護器就是需要19位的配電箱了。

我認為過欠壓保護器不建議安裝，因為過欠壓保護器是電子器件故障率十分高，而且它是串接在主電路中，一旦發生故障就會影響到整個家庭的配電可靠性，電壓大幅波動的現象是極少的，即使是發生電壓大幅波動的供電故障致也是大多數人的事，電力法規定因此而造成用戶損失的由供配方負責賠償的。

以上是個人認為，僅供參考

總開關選擇一個不帶漏保的2p空開，照明回路選擇一個不帶漏保的1p空開，插座、衛生間和廚房及空調各選擇一個漏保（1p或者2p）開關，

總開不帶漏保是如果有一回路存在漏電也能保證正常照明，不至于徹底斷電，而照明回路選擇不帶漏保空開是沒有必要，因為接好線以后幾乎碰不到燈，不會存在漏電，而插座必須選擇漏保斷路器，人會接觸插座，防止漏電時能迅速斷開保證人體安全，廚房也是如此，衛生間選擇帶漏電是因為衛生間潮濕，容易存在漏電情況，此外，帶有插座的必須接保護地線，保證用電安全，還有必須根據用電器功率計算選擇額定電流多大的空開和漏保，希望能幫到你。（此外，家庭電路一般不用延時斷路器）

配電箱：顧名思義，是用來分配電的設備，即把單回路進線變成多回路輸出，供不同的用電設備使用。

常用的有動力配電箱（柜）、照明配電箱（柜）、電表箱等等，大致模樣看附圖。

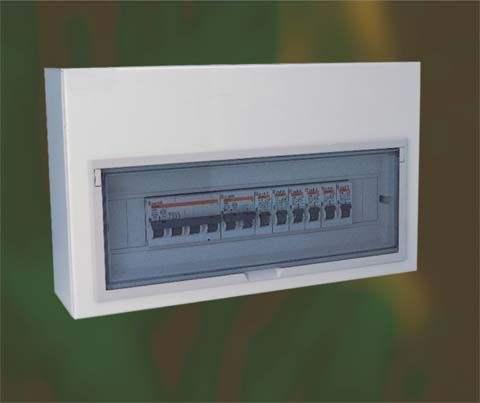

01.照明配電箱

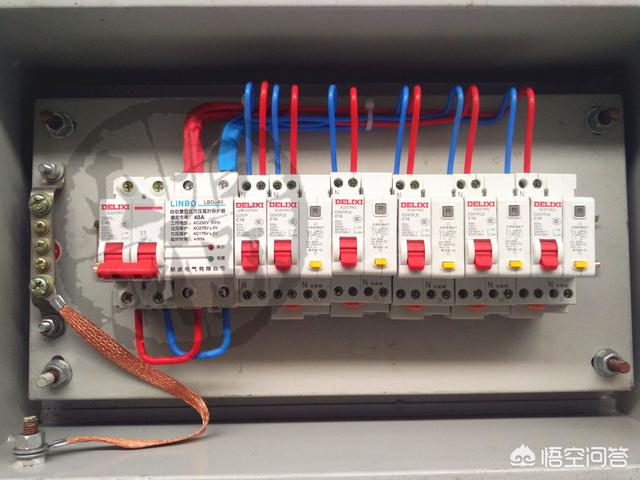

這款照明配電箱是每家都會用到的，包含進線總開關（帶漏保）、各回路開關，比如插座回路（漏保）、照明回路、動力回路（空調）、衛生間浴霸等；這樣分開的目的是，當某個回路短路時不會影響其它回路的正常工作。

照明配電箱

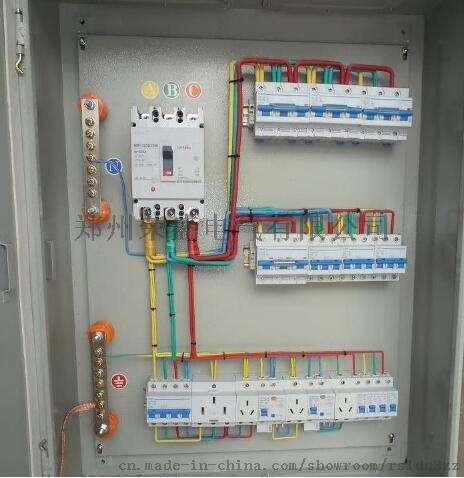

02 動力配電箱

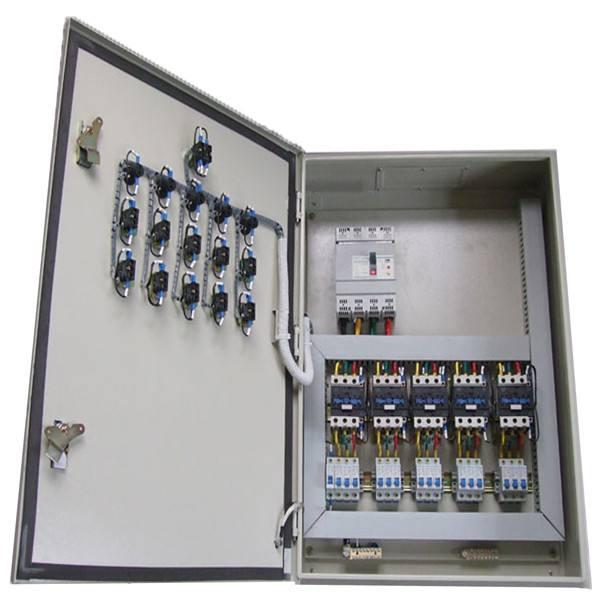

動力配電箱的用途和種類非常繁多，下面的圖是比較常見的小功率配電箱，進出線都是三相四線制，一路進線，五路出線；同時帶有接觸器控制回路，常用于電機類負載的啟動/停止控制或者多回路路燈控制等，作為路燈控制箱使用，需要人工去開或關，因為沒有定時器或光感控制。

動力配電箱（帶控制回路）

動力配電箱

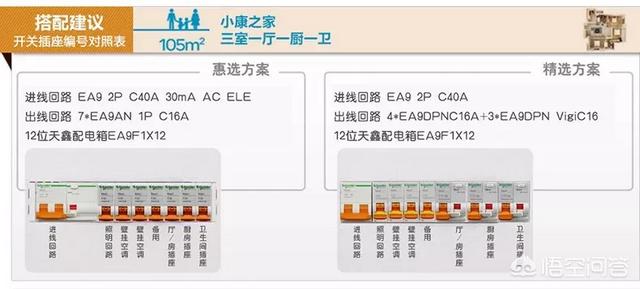

03家庭配電箱選擇（圖一滿足99%家庭使用）

目前民用住宅設計規范規定，家庭用電總負荷按不低于8KW設計（單相），總電流40A左右，再根據家用電器數量就可以選擇開關回路及開關大小,通常如下選擇，基本滿足家用。

總開關：63A；

漏電開關：63A（可與總開合并）；

空調：32A或40A（柜機或中央空調），掛機16A；

廚房插座：25A或16A；

衛生間浴霸：25A；

普通插座:16A或10A

照明1：10A或16A

照明2：10A或16A

照明3：10A或16A

插座回路選用單相漏電開關，照明回路不帶漏保；如有特殊大功率用電器，備用1回25A以上回路；線纜的選擇根據用電設備功率。

不足之處，歡迎指正。
