認識電子元器件但不會看原理圖是很正常的，任何的電子產品內部都是各種各樣的元器件組成的，要讀懂一個產品的原理圖，就相當于閱讀一篇文章一樣，必須要先認識字，然后組詞組句，最后才能閱讀并能理解一篇文章。

認識元器件只是第一步，還要懂得它們的作用以及可以實現什么樣的功能，就比如電阻，電阻的作用就是阻礙電流流過，利用它我們可以實現降壓，分流，分壓等功能，再比如二極管，都知道二極管具有單向導電性，但用在不同的地方就有不同的作用，可以實現不同的功能，二極管種類繁多，只是根據用途劃分就可以分很多種，所以要掌握這些基本知識也并非一朝一夕的事情，要努力學習多看書，基本功才能練的更扎實。

元器件認識是第一步，還要掌握一些基礎電路，比如串并聯電路，電源整流，濾波，分壓RC電路，運放等等，這些電路才是組成原理圖的基本單元。現在的電子產品大多集成化，只需一個或幾個集成電路再加一些外圍元件就是一個產品，對于集成電路我們大可不必深究其內部構造，因為這是很多頂尖的技術人才做出來的產物，初學只要了解怎么用就可以了，站在巨人的肩膀肯定能看的更遠。

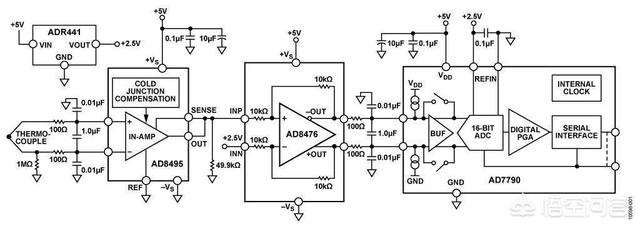

基礎電路的掌握是需要不斷的學習和積累的過程，整機的原理圖也只不過是有很多單元電路構成，在讀圖時要結合產品的功能來解讀，比如簡單的擴音機電路，去掉輸入輸出，中間的部分就是各種放大電路了，當然對于現在的產品大多是有功放芯片來實現，所以我們只需上網了解一下該芯片的資料就可以了。

不管怎么說，讀懂原理圖是需要不斷地學習和經驗的積累的，不同的原理圖代表不同工程師的智慧和思想，要想了解別人的思想是不會那么容易的。這個就跟寫字的道理是一樣的，除了基本的橫豎撇捺，每個人寫出來的字卻不一樣，有可能別人寫出來的自己卻不認識，這是很正常的，只有多看，多聽，多學才能提高閱讀水平。

廢話說了一大堆，可能又要有人說我沒點實際的了，其實知識這東西是最公平的，只能靠自己的努力，別人只能指點不能代勞，只要努力學習就會有收獲，沒有一蹴而就的。最后別忘了點贊?，謝謝！

很高興由電氣工程技術來為你解答，非常榮幸！

電子元器件都認識，但是看不懂電子電路圖和原理圖，這是很正常的現象。并沒有什么可苦惱和尷尬的。

電的分類太廣泛，雖然電的原理都是相通的，但是電的分支不同，學術側重點也不同。個人覺得電子電路是電工中比較難學的分支了。

對于電子電路原理圖，要想快速的看懂，你可以試試以下方法。

1，電子元器件的原理和使用能夠掌握。

電子電路原理圖一般是由電阻，電容，電感，二極管，三極管，晶閘管等等電子元器件組成的，要想快速的看懂電子電路圖，首先要很了解很熟悉單個電子元器件的作用，使用條件，動作范圍等等。

例如：二極管單向導通，電感電容的濾波作用，儲存電荷功能，三極管的放大功能，可控硅的調壓，開關通斷，可控整流功能等。

掌握了基本的電子元器件原理和作用，是熟練看懂電子電路圖的基礎。

2，電子電路的看圖：先系統后部分，先部分再元器件。

電子電路中很多的模塊電路幾乎都是固定的，所以熟練掌握常用的電子元器件組成的固定模塊很重要。

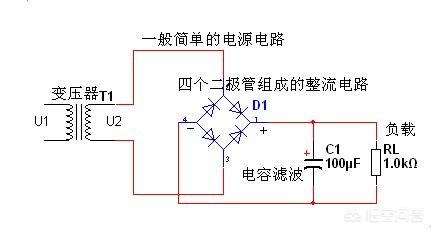

例如：整流電路，濾波電路，穩壓電路，LC震蕩電路，信號放大電路，開關電源電路等等。

電子電路可以分部分來看，單獨一塊屬于整流電路，另一塊屬于濾波電路，另一塊屬于放大電路等等，將系統電子電路分部分來看不失為一個好的方法。

3，工作中持續積累經驗，不斷學習。

電工的任何一個分支，想要學精通都必須持續學習，電子電路更是如此，只有不斷的看圖，分析，思考，了解，才能讓自己看圖越來越熟練，“孰能生巧”的道理同樣適用于電工電子學習。

故障排查補充：

1，電子電路的故障一般是將整體劃分為部分，測量輸出端來判斷的，例如整流塊故障，放大回路故障等等。

2，重點排查常見元器件故障。

容易發生故障的元器件：限流電阻，濾波電容，三極管，晶閘管，調位器等，重點排查測量高頻率故障元器件在一定程度上能夠有效快速的解決電子電路的故障問題。

想要快速看懂電子電路原理圖，需要靜下心來學習，不斷充實自己的專業技能，多看多想多學多請教才能快速掌握。

說的不恰當的還請師傅們及時斧正，感謝！歡迎關注，一起交流學習電氣電工知識！

能看懂元器件，那說明我們離成功已經不遠了。為什么這樣說呢？

其實電子電路好比一座智慧化的城市，我們都知道在城市中，有負責道路交通的，有負責看病的醫院，有供應物資的超市。可以說，每一個個體都在發揮著其本能的作用。從而讓我們的生活更加方便。

同樣，電子電路也是由各種各樣，不同功能的元器件經過導線相連而成，從而實現一定功能的電路。 電子器件也是電路組成的關鍵元素。如果想看懂電路圖以及原路圖，那么接下來我們要做什么呢 ？

1、首先我們要了解各種電子器件在電路中的作用以及各種各樣的電子器件的功能與作用。

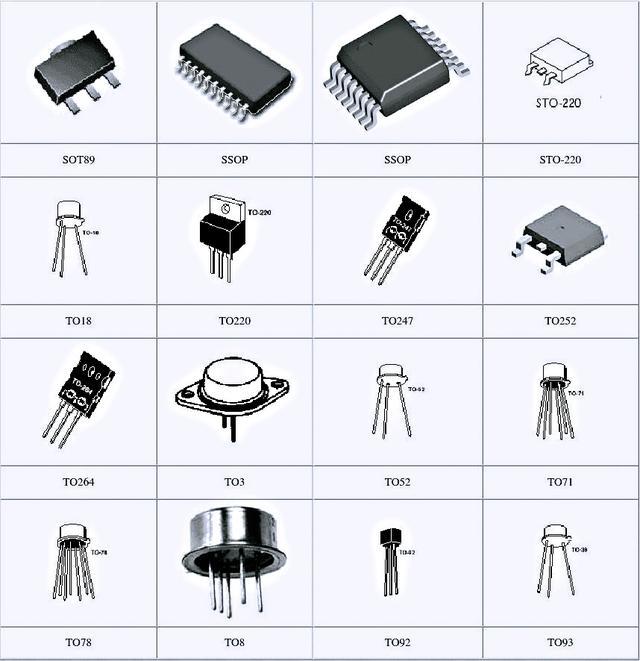

2、熟悉電子電路中各種元器件的電氣符號，封裝。也就是它在電路圖與原理圖中用什么名字或字母代替。

3、有了以上基礎之后，我們可以把對應的電路按功能分成幾塊，然后去一個一個去擊破。比如，這塊電路是電源區域負責供電，那塊電路是負責實現通訊的，另一塊屬于提供時間的時鐘芯片電路，等等。

4、學習各種單元電路的功能及原理，從各個器件的作用與功能分析此電路的功能，從而達到學以所用。

5、經驗值。經驗是一個人的最寶貴財富，如果你有相關的工作經驗，再稍加努力一下，那么識別電路圖對于你來說輕而易舉。

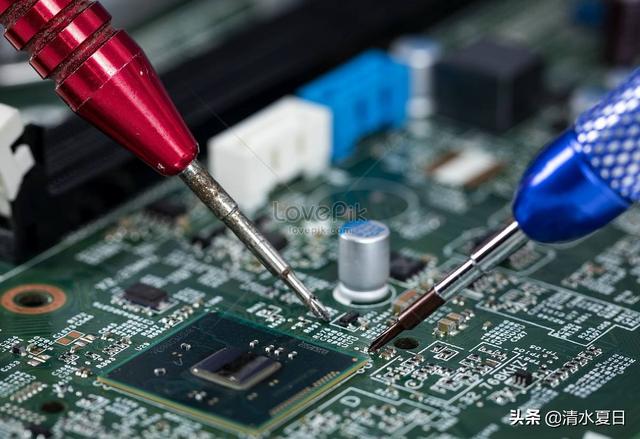

6、想要維修電路，還的會使用相關家當，如數字萬用表、電烙鐵、吸槍、示波器等。

總之，我覺得如果個人有這方面的愛好或者感興趣。通過以上途徑以及自己的努力，相信你一定能把電子電路中的原理圖與電路圖吃透的。

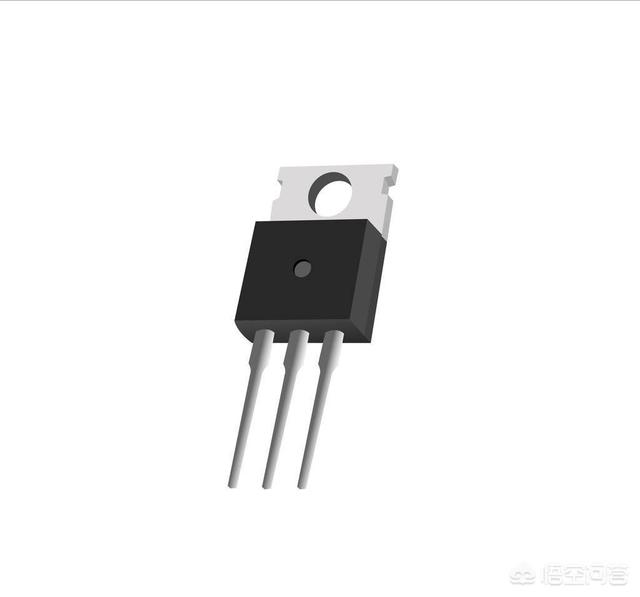

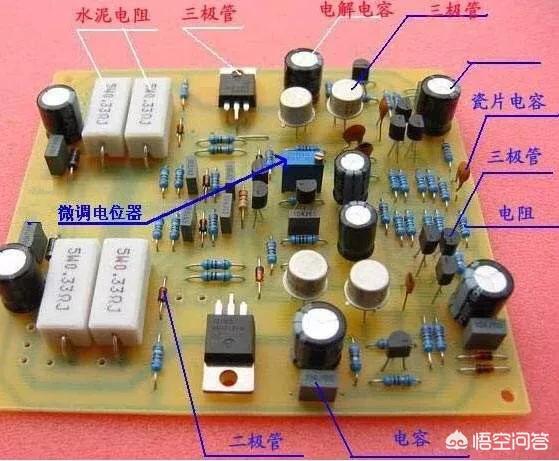

這很正常啊，我說一個令人鼓舞的話:任何電路幾乎都是由電阻電容晶體管等組成的，無論是集成IC還是你看到的那些普通電路。

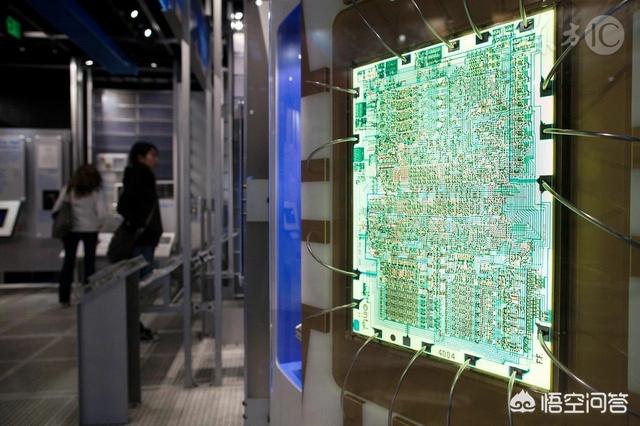

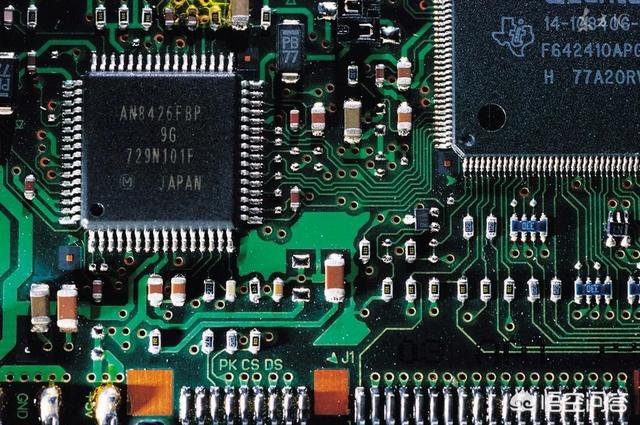

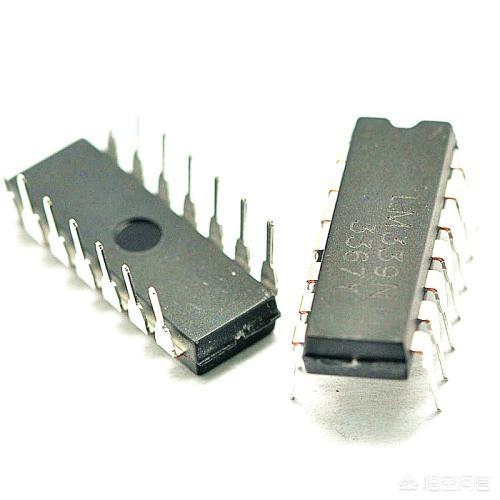

這時候看到這句話可能會讓你踏實一點，像電阻電容二極管，三極管等這些元件怎么用誰不知道啊！對，正是知道這些基本元件，才會抱怨，一個元件很好分析，但是一堆元件放一塊就比較難了，我國在集成電路方面還是比較落后的，據說已經超過石油成為第一大進口商品，集成電路說白了就是一堆(數以億計的)這種元件放到一個小黑殼里面，就能做成一個功能那么強大的處理器，而這些元件哪個工程師又會不認識呢？

RAM這個存儲器應該聽說過吧，聽起來很高大上，電腦手機上都離不開這東西，其中有一個DRAM它其實就是利用電容的充放電來當做存儲器，有電就是1，無電就是0，而那么簡單的原理誰都懂，而中國卻沒有做的很成功的。

我們往往好眼高手低，有很多東西看起來很簡單，但是自己做的時候發現卻做不到，塌下心來虛心接受好好學習，努力提高自身的技能才是解決問題的根本。

謝謝邀請回答，作為專業教師我來通過以下幾點回答：

一、學習電路圖和原理圖要掌握一定的電工電子技術基礎。

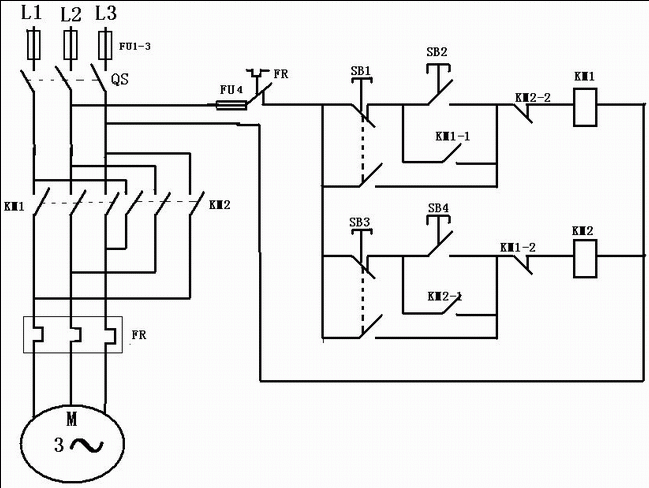

不同的電子原器件都有各自的功能，在電路中起不同的作用，所以學習電路前首先要掌握元件的結構、功能、接線端子、電路符號。例如：交流接觸器，主要作用是利用流過線圈的電流產生磁場，使觸頭閉合 。在電工中可頻繁接通與大電流控制電路的裝置。它不僅具有接通和切斷電源能力，還有欠壓保護功能等。

二、掌握一定的專業術語，明白其工作特點。

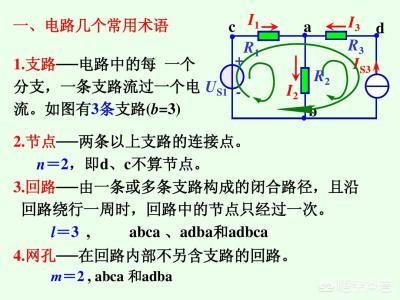

例如：支路，回路，節點，網孔等。這是連接和看懂電路圖的基礎。沒弄明白這些，電路當然看不懂。

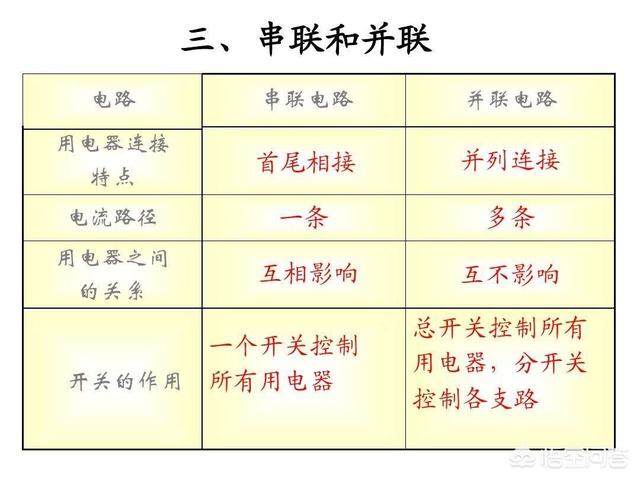

三、學習基礎電路，例如串聯電路，并聯電路等，這是電路最基本電路，另外還要學習一些電子技術內容。

另外，學習電工，一定要注意安全用電，規范操作，切忌馬虎大意，不懂裝懂。

以上是我個人的一些見解，希望對你有所幫助。不妥之處，請同行批評指正，有不同意見可交流學習。

本回答圖片來自網絡

這不很正常嗎，你只是認識電子元器件，并不知道各個元器件的作用啊，這就好比我們小時候學習認字是一個道理，單個漢字你都認識，但是組成詞你就不知道什么意思，詞再造句，又不懂什么意思，最后由句子組成的文章，你就更讀不懂了。通過這個比方你應該就明白為什么你電子元器件都認識卻看不懂原理圖了吧。

下邊簡單介紹如何才能看懂電路原理圖。

一，要明白各個元器件的作用。

比如電路中的五大元器件，電阻，電容，電感，二極管，三極管。電阻一般用來分壓，限流。電容電感類似一般用來濾波，儲能。二極管利用單向導通性，可以有整流，穩壓，發光等。三極管根據工作狀態分別用來放大，開關等。

二，熟悉各種常見的模塊電路

比如典型的放大電路，整流電路，濾波電路，開關電路，等等大量常用的電路。這一塊要慢慢積累。

三，多看

熟能生巧，當你這些電路都了然于胸之后，你會發現，這這電路都是有規律的，任何一點異常，你都能找到故障點。

下面結合具體電路圖分析一下。

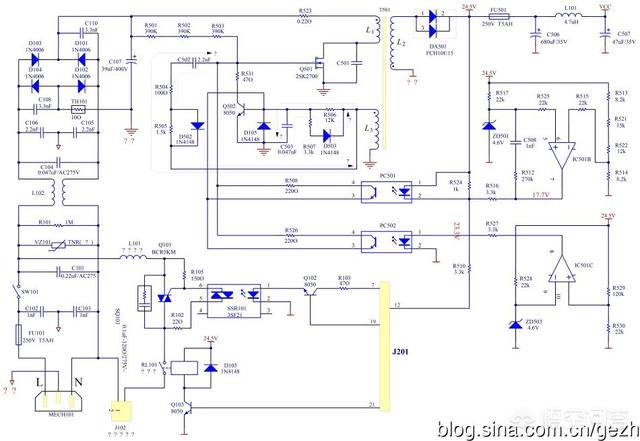

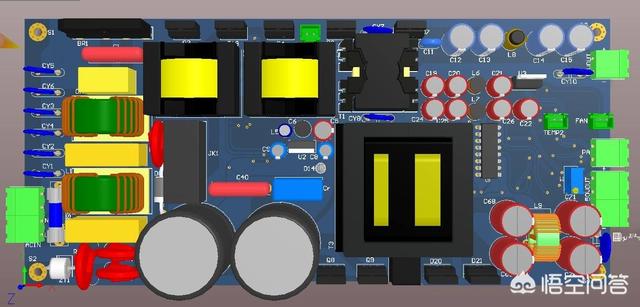

上圖為某打印機的電源電路，市電輸入電路，先經過安規，共模抑制等，其中其中C101～C106為安規電容，這里主要是用來防止高頻諧波對電網的干擾，這里也有濾波的意思。其中FU101(也算一種電阻吧，當電流足夠大時，電阻發熱熔斷)還有VZ101壓敏電阻用來當電壓過大時，電阻減小形成通路保護后級電路。后面的二極管是整流用的，
還有中的各出二極管有續流(DA501～503 D105)，有發光作用的其中各個光偶里的二極管都是發光作用還有穩壓二極管。其中Q103是用來控制繼電器線圈的，這里起到開關的作用。

就先簡單介紹這里。僅個人觀點。

電子原器件都認識,但為什么不懂看電 路圖和原理圖？

★電子元器件都認識，但為什么看不懂電路圖和原理圖是因為你僅僅只是皮毛的學習它們的基礎知識。而一套完整的電路圖中包含了電阻器、電容器、電感器、變壓器、半導體器件（二極管與晶體管）、晶閘管、場效應管、電子管與攝像頭、壓電器件、霍爾傳感器、光電器件、電聲器件、、表面組裝器件、集成電路、電子顯示器件、開關器件、接插件、繼電器、光電耦合器器件等等。

其中上述的電子元器件又細分系列產品，每一種產品的功能與特性、圖形符號、文字符號、技術參數及特點和應用等等都有自己的檢測和判斷。

學習電子技術不是一朝一夕就可以得心應手的。不然那些讀大學的學生還要幾年理論知識和實踐來系統學習呀？

對于一些自學電子技術的愛好者，可以購買一些這方面的書籍來學習。首先學習了解一下模擬電子技術，再逐步學習數字電路技術基礎。至少懂得歐美定律、電功率和焦耳定律、電子電路的連接關系、直流電和交流電、萬用表的特點與使用。

再者需要知道信號的輸入與輸出，電源的工作電壓和接地參考點，最好清楚知道電路圖的等效電路，這樣可以簡化看起來讓人一頭霧水的密密麻麻的電路。其實懂得電路圖后，再反過來看原理圖，就比較簡單了，原理圖基本上是框圖，

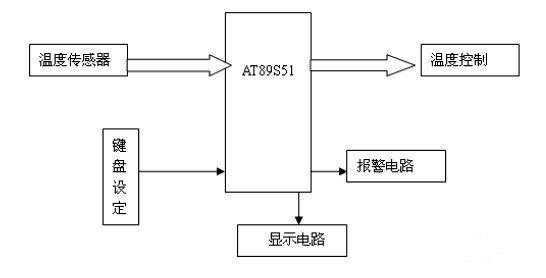

例如一個單片機組成的溫度控制電路中，它包含有信號采集傳感器，通過變換器輸入，轉換給集成電路或者說是芯片，再經過信號對比輸出一個控制開關信號給繼電器，當設置溫度達到一定值時，芯片會發出信號給繼電器動作，讓其被控制電氣設備的電源接通或者斷開，來實現自動控制。

對于初學者來說，最好是循序漸進的從基礎知識學起，慢慢來，不可急于求成。任何一個系統學習都有一段時間和過程。個人觀點認為，只要功夫深鐵杵磨成繡花針。至少要有幾年時間才會有收獲，它還要靠自己的悟性。俗話說得好：師傅領進門，修行在個人。

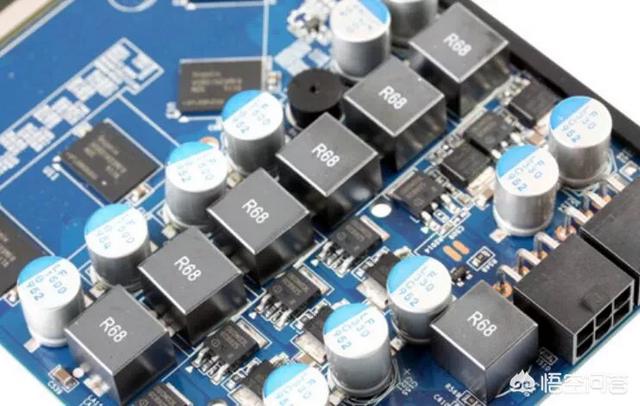

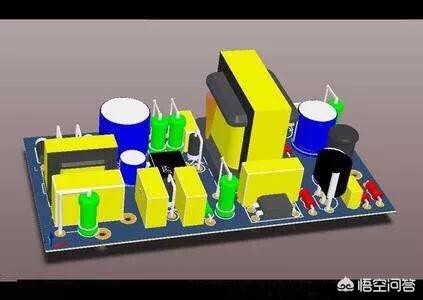

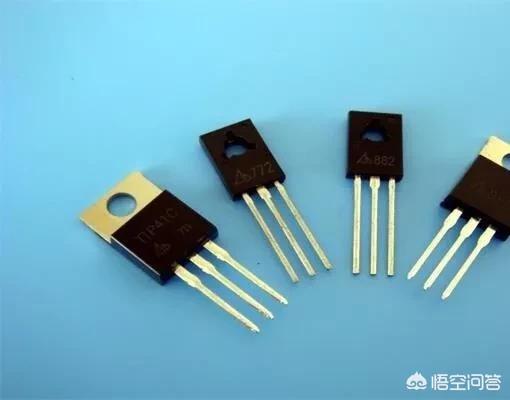

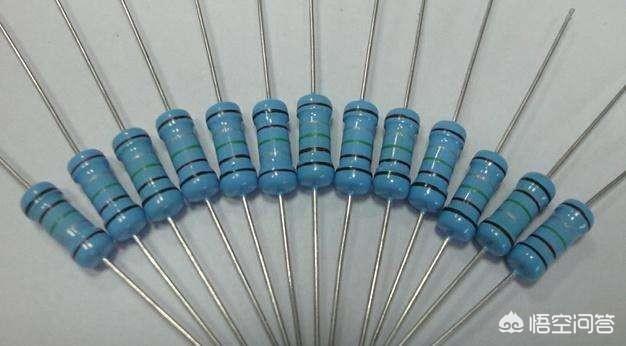

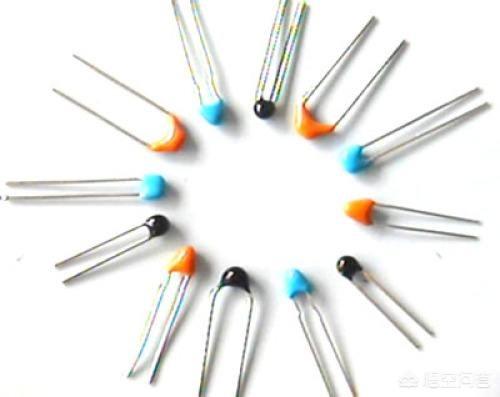

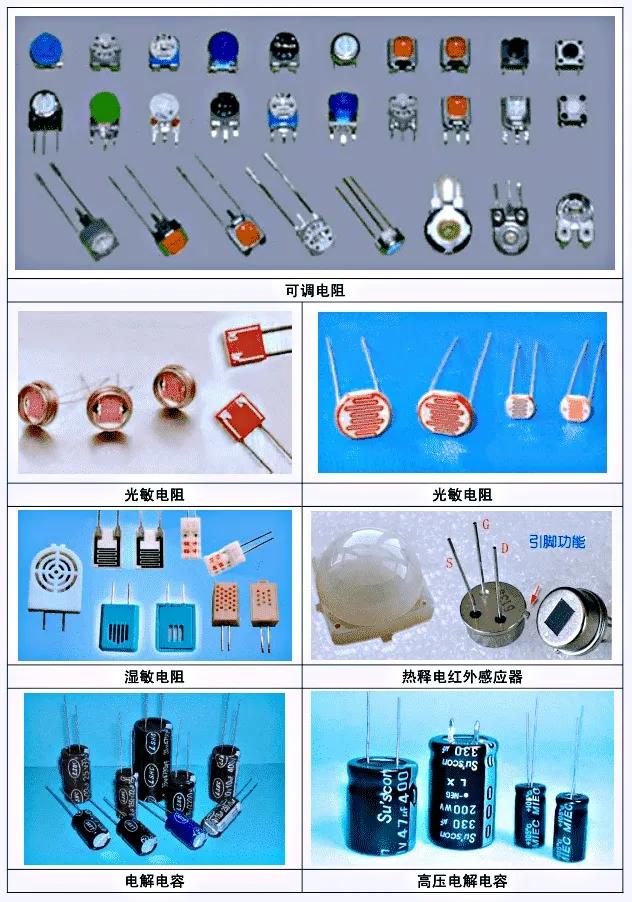

★因為電子元器件種類繁多，還要了解它們的特點和識別，加上元器件的功能應用及檢測的方式方法。

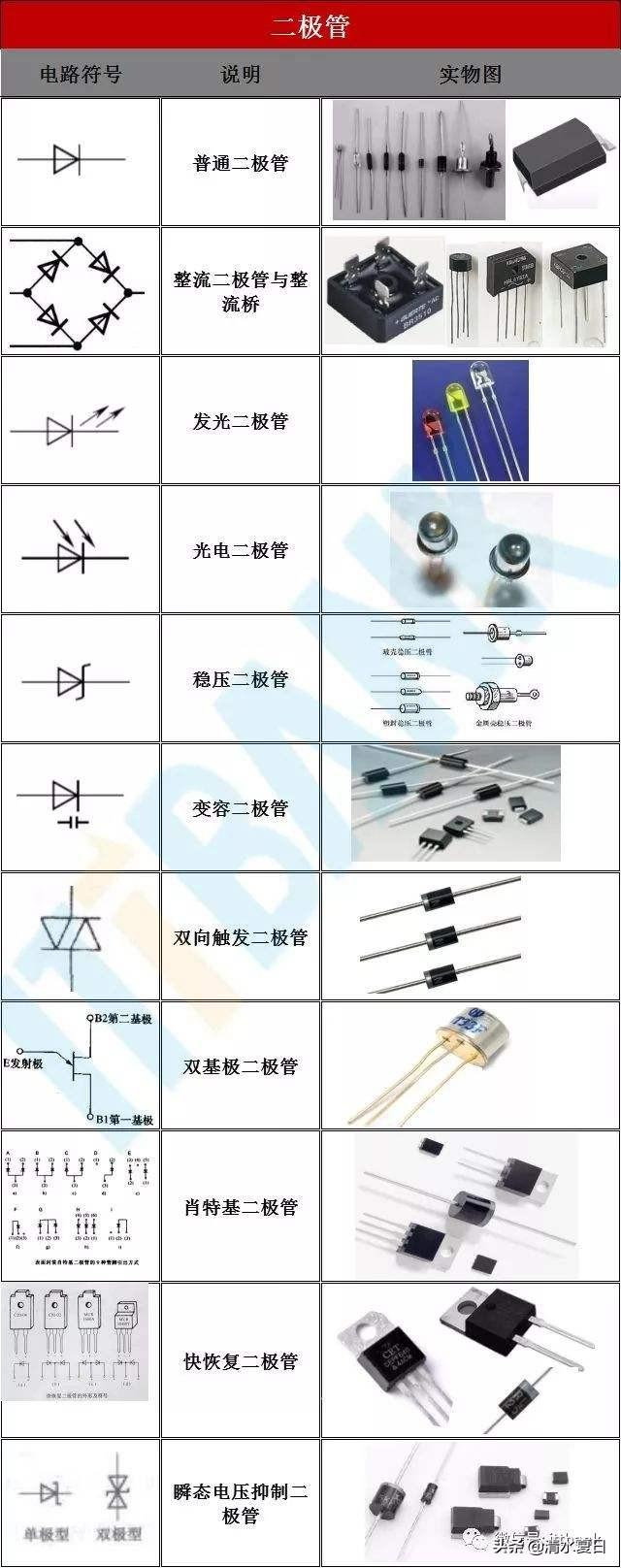

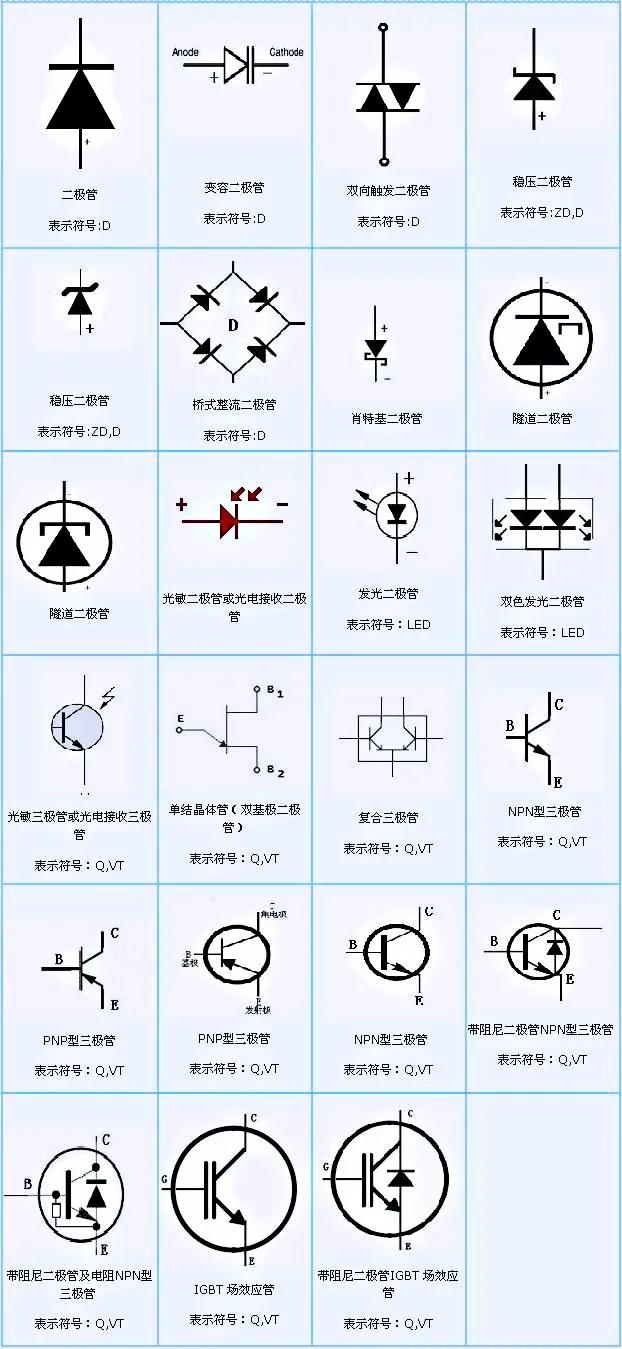

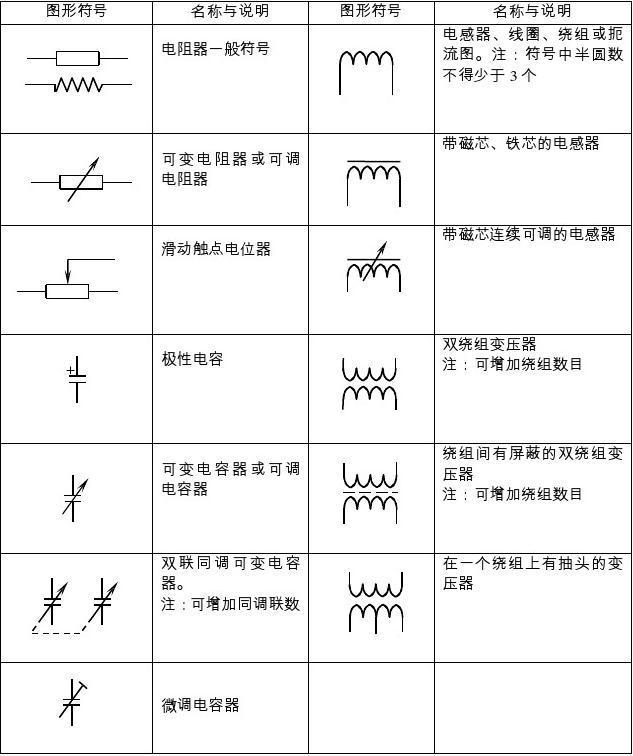

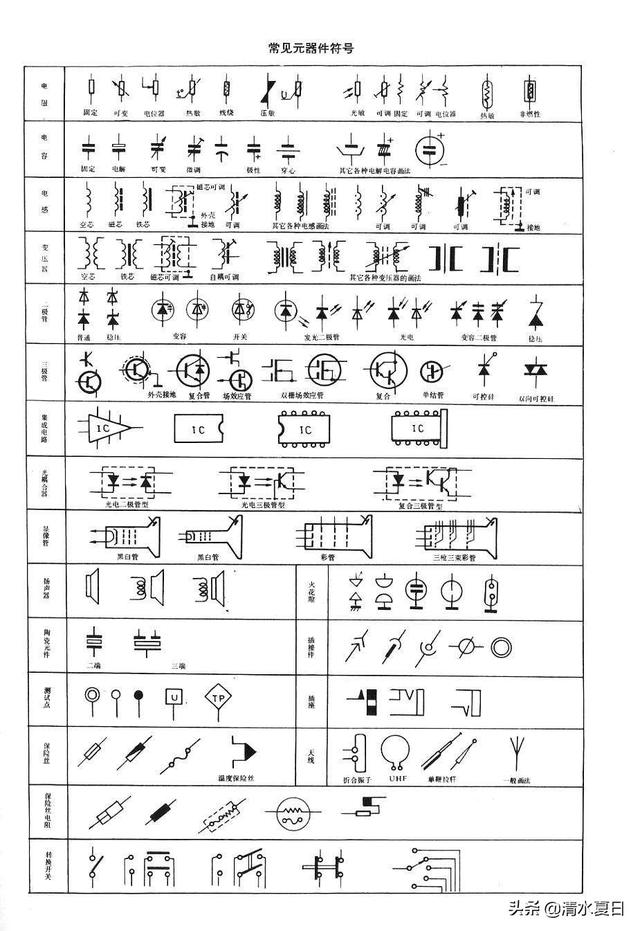

電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開 關、晶體管等實物,見下圖所示

如果不懂得它們的符號及元器件外觀及好壞就等于盲人摸象。所以對于剛入門的電子愛好者來說，必須系統學習這些組成電路圖的電子元器件。

比較全面的電子元器件符號，對于初學者來說相信是非常有用處的。任何開發機器人的朋友都應該多多少少了解一點基本的電子電路知識。經過系統學習或者自學還得知道電工學的知識，懂得電工學中的電流表PA、電壓表PV、有功電度表PJ、無功電度表PJR、頻率表PF、相位表PPA最大需量表(負荷監控儀)點功率因數表P等。

以上為個人經驗之談，希望對大家有所幫助。

知足常樂于上海2021.7.16日

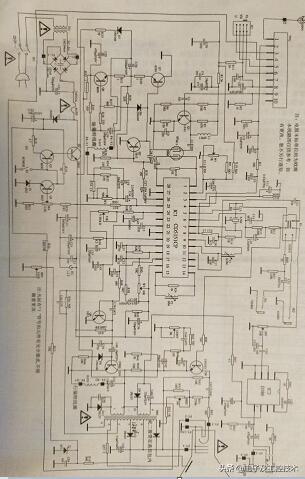

朋友們好，我是電子及工控技術，我來回答這個問題。對于電子元器件都認識，看不懂電路圖和原理圖這種現象對于初學電工的朋友是一種正常的現象，我作為一個學過好多年電工的過來人，我根據我學電路的經歷，我認為造成這種情況的原因主要是由于以下幾個方面造成的，下面與朋友們分享一下我的看法。

第一種原因是，認識元器件并不等于了解元器件

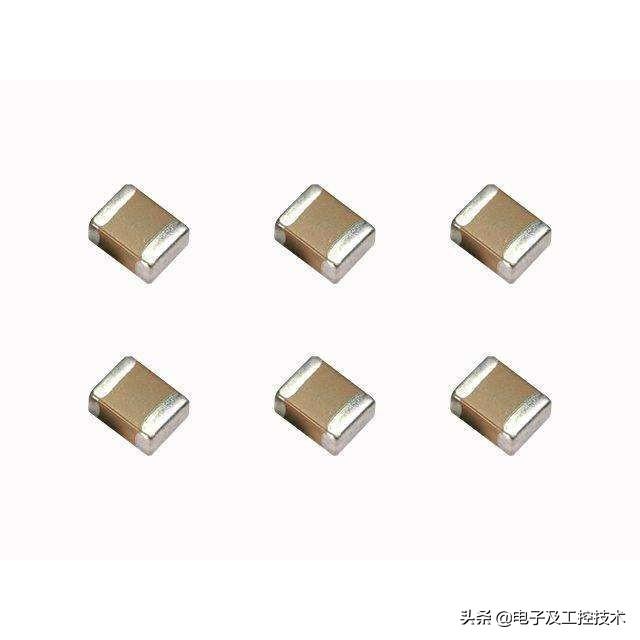

初學電子的朋友都會遇到這種問題，對于一個個分立元件我們都會認識，比如電阻、電容、電感和二極管、三極管等等，對于這些元器件把實物拿在你面前，或者畫出它們的電路圖符號或許你也能夠認識，但這并不能說明你對這些元器件了解了，比如當我們拿到一個電容的時候，我們不但要知道電容的外觀和電路圖符號，還要知道它的特性，比如它具有“隔直流、通交流”、“電容兩端的電壓不能突變”以及對于“電解電容高頻特性比較差”等特性。同時要知道電容在電路中有哪些常用的作用，在學電子元器件的時候要善于總結，我在學習電子電路是就有一個善于記筆記的習慣，當我看到一個典型的電路時就隨手畫下來；當看到有一個特殊的元件時，就隨手及下來。我經過這么多年來已經記了十幾本電子電路筆記了。

第二種原因是缺乏系統的電子電路理論作為支撐

我們知道對于有許多元器件組成的具有一定功能的電子電路，在這樣的電路中包含了很多理論知識，特別是對于混合電路，既有模擬電路又包含數字電路就需要我們用學過的模電和數電的知識去分析，我們之所以看到這樣的電路一頭霧水，就是因為我們初學者缺乏扎實的電子理論基礎和一定的實踐經驗造成的。這就像我們學習漢字一樣，對于每一個單個的漢字，我們基本上都是認識的，但是如果讓我們用這些漢字組成一篇優美的文章就有難度了，因為我們缺少對文章謀篇布局的能力。哪些學習電路也和認識字和寫文章有異曲同工之處。根據我學習電路的經驗在先學習一定的電子元器件的特性和作用之后就要系統地學習電路的基本理論了，比如模擬電路中的放大電路、反饋電路、振蕩電路、功放電路、整流電路以及運放電路等等，在模擬電路中要學習各種邏輯門電路和時序電路，把它們作為重點。以上這些是我們分析電子電路的理論依據，要不然的話是無法看懂電路的。

第三種原因是缺乏看電路的方法和技巧

我在平時工作中，我發現我們單位剛來的畢業生，他們應該對電子元器件和電路的基本理論都多多少少學過的，但是當拿到一個具有一定功能的電路圖讓他們分析時，總會感覺到他們在理解分析電路圖時會漏洞百出，從這個現象可以看出，即便我們有了一定的理論基礎，如果沒有經過大量的識圖訓練，同樣會有“力不從心”的感覺。這在很大程度上是因為我們沒有掌握看電路的方法和技巧。

我記得，我在上學時我們電子老師給出了看電路圖的十六字方針，那就是“逐級分解、抓住關鍵、細致分析、全面綜合”，到現在我在分析時仍然采用這種看圖的方法，并且每次分析電路圖時都會屢試不爽。要全面掌握這“十六字方針”，必須是在認識電子器件的特性和掌握一定的電路理論知識的前提下才行。

看懂電子電路原理圖的方法

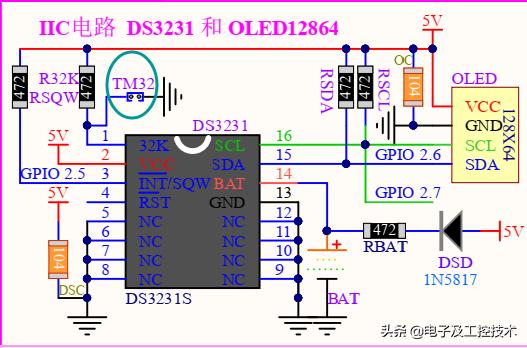

剛才講了為什么看不懂的原因，現在我與朋友們分享一下如何看懂電路的方法，我根據自己在維修電路中經常看圖的經驗，我認為在看電路圖時我們可以先明確電路的功能和用途，然后試著畫出方框圖，也就是說先要了解電路的使用場合，電路的作用以及它所具有的功能，也就是說我們可以從整體上理解電路的工作原理，這就是先整體把握。如果有必要可以繪制出方框圖。

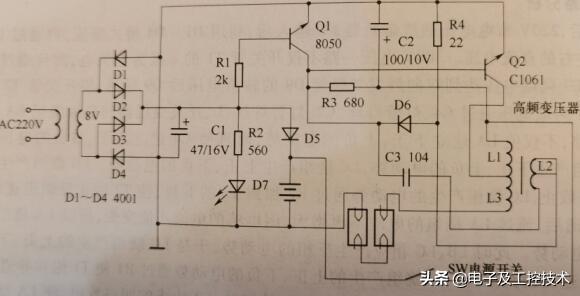

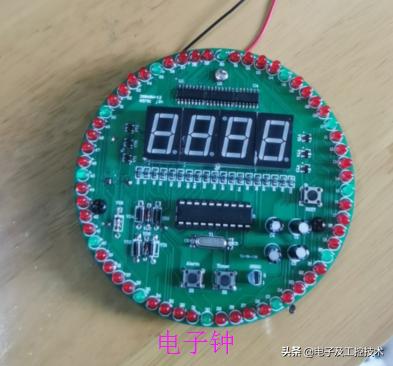

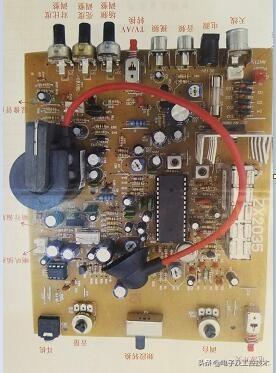

我們把電路圖有了一個整體的印象之后，就可以“逐級分解，化整為零”了，因為不論多么復雜的電路，它們都是有簡單的基本電路構成的，比如我記得在焊接5.5英寸的小黑白電視機時，所看到的電路圖就是一個比較典型的系統電路圖了，在分析它時就可以采用“化整為零”的方法，按照信號的流向，將整個電路劃分為若干個具有一定功能的功能電路模塊。比如可以把這個電路圖從信號的輸入端可以分為高頻調諧電路、公共通道電路部分、視頻放大電路部分、伴音通道電路部分、場行掃描電路部分以及電源電路供電部分等。弄清楚每一部分電路中的基本單元電路，這些單元電路的基本作用，這些單元電路中的基本元件，以及主要元件的作用是什么。

最后一點分析電路就是“從靜態到動態，逐級分析電路”，我們通過看電路圖可以發現，在每個單元電路中常常是以晶體管和集成電路作為電路的核心的。在分析電路時，我們可以先找到這個電路的直流通路和交流通路，這樣便于順著信號的流程，逐級弄清楚各自的來龍去脈了。

總之，我在學習電子電路中有一個感覺就是，電子技能的提升是一個螺旋式上升的過程，這說明學習電子電路是需要實踐和積累的，我在扎實的理論基礎上要多看電路圖，對電子元器件的特性和用法以及 一些常用的基本電路要熟悉，學會把電路圖分解，先學會看懂某一部分，再綜合分析。以上就是我學習電子電路的一些體會，歡迎朋友們參與討論，敬請關注電子及工控技術，感謝點贊。

26個字母都認識，但組成單詞就不一定認識了，寫成文章，就更不一定看得懂了。同理，認識單個元器件，不一定認識單元電路，更不一定認識整個電路。

要真正看得懂電路圖，需要有數電模電基礎，需要有電子專業知識，需要有設計與仿真理論和實踐。具體一點，我建議：

1.學習基本知識。了解元器件的作用與特性，了解基本電路的功能與用法。

2.學習電路設計，仿真，驗證。如果有一個師傅帶，并且實踐一個項目，那就最好了。如果沒有，就找一些教學視頻來看，要找主講人是有實際工程經驗的，而不能單純是從事理論教學的。

3.學習并使用修板工具，電烙鐵，示波器，萬用表，分析儀等等，要實際動手操作，通過制板，改板，修板，才有比較深刻的認知。

4.多和硬件工程師溝通，搞不懂的，有疑問的，就多多請教。大多數情況下，人家也很樂意和你分享的。

5.多做筆記，多總結。

很多軟件工程師看不懂電路圖，或者是自認為看懂了，主要是因為缺少溝通與驗證。還有一個重要原因，工作上并不考核，因此缺乏長久的動力。

謝謝大家。

作為一個做技術的過來人，我可以給你分享一點我的心得，不一定對，你可以借鑒一下；

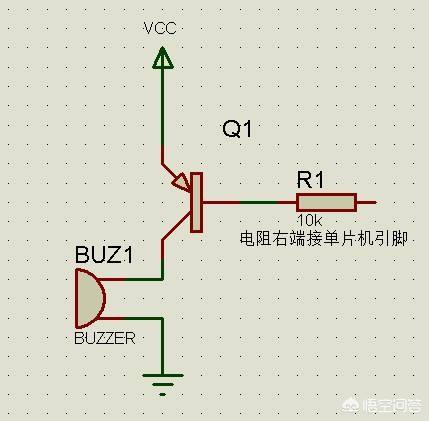

1.首先要知道電子元器件在電路圖中的代表符號

電路圖都是有一些常用的電子元器件組成，這相當于是組成電路圖最基本的東西，每個電子元器件在電路中都會有指定的帶號，例如，在原理圖中，我們看到有個C1，那就代表這個位置應該放置的電容，看到R就要知道他代表的是電阻；

2.要知道電子元器件在電路圖的標識畫法

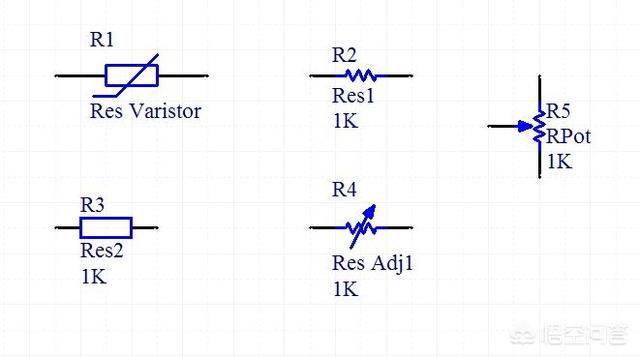

電路圖中不僅用漢字來表示相對應的元件，更是通過標準的標識來表現出來的，如圖1所示的就代表各種電阻在電路圖中的標識方法，只有知道各個標識的方法才能更好的了解電路的用途；

圖1

3.要細分模塊來分析電路圖

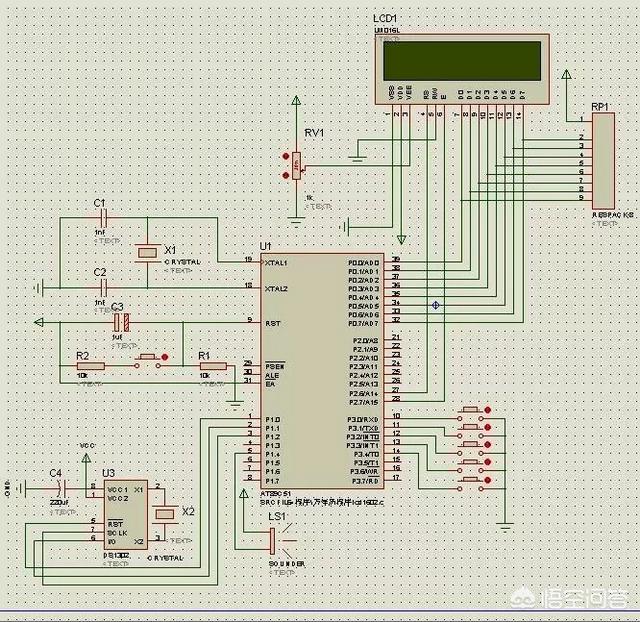

每個電路圖都是由實現不同功能的模塊來組成的，要想看懂一個電路圖，最好的方法就是把原理圖的各個功能都劃分出來，比如電源模塊、通訊模塊、強電模塊、按鍵模塊、單片機模塊，你分的越細，就越有助于你快速的讀懂電路圖；

4.要清楚每個元器件的作用

模塊劃分完成后，就需要單獨來分析各個模塊的功能，要了解功能，就要知道各個元器件在這個模塊中實現的功能，這些東西不是你認識元器件就解決的，你需要查看這個芯片的功能手冊，最起碼的要知道這個芯片是什么功能，例如UN2003是一個反向的驅動器，你得知道進端是高電平的時候，對應的出端是高電平還是低電平，只有了解個各個元器件的功能，你才能更好的去讀懂電路圖；

總結起來就是

1.要知道各個元器件在電路圖中的標識，

2.要能根據功能劃分的模塊

3.根據劃分的模塊，查找芯片手冊，了解各個芯片的工作原理，及功能；

4.每個模塊功能摸清楚后，就可以綜合起來分析整個電路圖的功能；

這是我的個人建議，請多多采納，歡迎互粉回踩
