很多人都說光刻機的制造難度超越了原子彈，這絕不是夸張的。

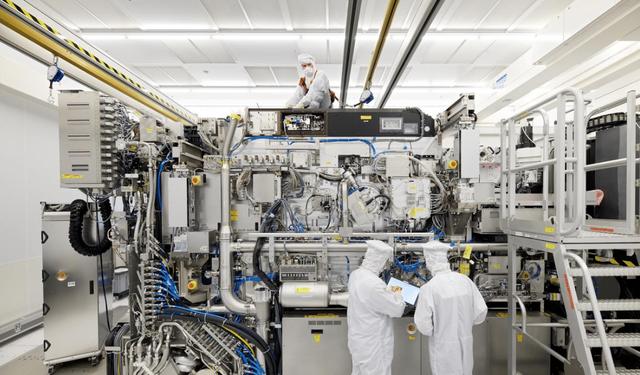

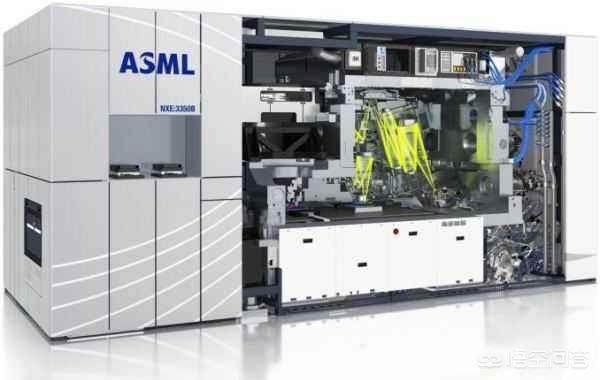

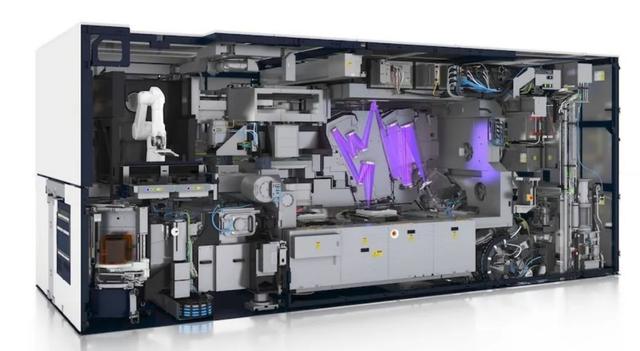

荷蘭ASML 生產的EUV光刻機

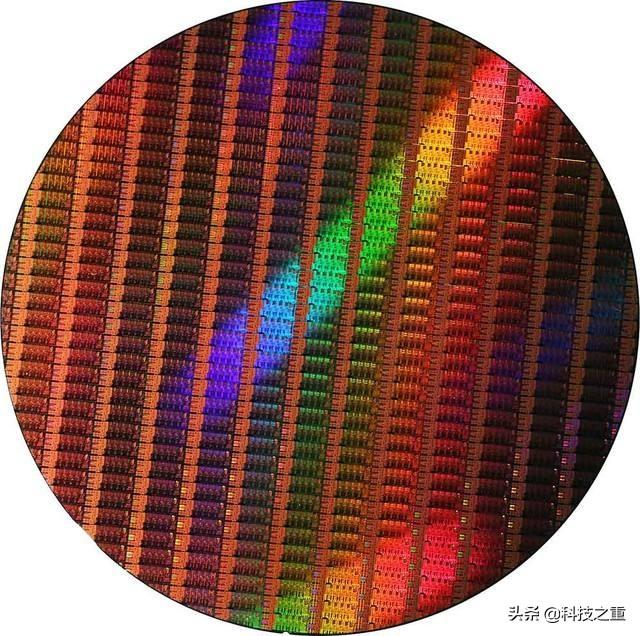

光刻機是干什么用的？—制造芯片的設備；

光刻機的原理是什么呢？—簡單的來說就是沖洗照片，不同的是洗照片是把底片放大，光刻機是把底片縮小；

洗個照片為什么這么難呢？

舉個例子：

• 在A4紙上畫電路圖，你會覺得簡單；
• 在郵票上畫，你會覺得困難；
• 在大米粒上雕刻呢？你覺得難上加難；
• 如果把這粒米固定在汽車擋風玻璃上，你在另一輛汽車上雕刻，而且兩輛車的車速不能低于100邁，你有什么感覺呢？是不是崩潰了？

這就是光刻機的難度，而且僅僅是一部分。我們一起來看看光刻機的制造瓶頸有哪些吧！

首先來介紹一下光刻機

光刻機又名曝光機，是生產大規模集成電路的關鍵設備，將電路結構臨時"復制"到涂有光刻膠硅片上的過程，制造和維護需要高度的光學和精密制造技術。高端光刻機被稱為“現代光學工業之花”，制造難度很大，全世界只有少數幾家公司能制造。

很多媒體都說：如果半導體是人類工業史上的一頂皇冠，那么光刻機就是這頂皇冠上的明珠。

對于這種夸張的描述，不做否認。但是并不是所有的光刻機都是皇冠上的明珠。

光刻機根據應用范圍分為：前道光刻機、后道光刻機、LED光刻機、面板光刻機。通常情況下我們把面板光刻機叫做曝光機。

應用在LED產品上的光刻機不需要太高的精密度，價格也比較低，通常不足上千萬。這類的光刻機絕稱不上是皇冠上的明珠。

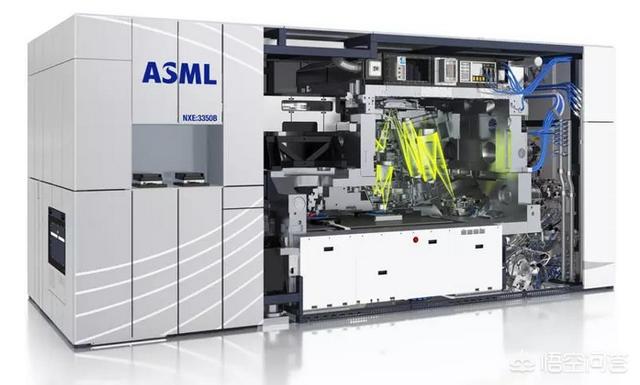

只有ASML制造的EUV光刻機，才稱得上是皇冠上的明珠。

目前前道光刻機市場主要有三家：ASML、尼康、佳能。工藝上，ASML>尼康>佳能。

目前主流手機芯片，高通驍龍、蘋果A系列、聯發科天璣、華為麒麟芯片，已經進入7nm、5nm時代了，而能夠達到這個工藝的的光刻機只有ASML的EUV光刻機。

日本尼康最先進的DUV光刻機分辨率可以低于38nm，可用于制造工藝制程不超過7nm的芯片。而佳能的工藝水平還不如尼康。因此，臺積電、三星、英特爾等大廠只能向ASML下訂單了。

2020年全球光刻機銷量為413臺，其中ASML銷量為258臺，占比62%；佳能銷量為122臺，占比為30%；尼康銷量為33臺，占比為8%。可以看出ASML有非常大的優勢。

再看銷售額，ASML占比為91%，尼康占比為6%，佳能占比為3%。ASML處于絕對優勢。

也就是說日本兩家公司合起來也不到全球10%份額，差距太遠了。

全球光刻機市場也就130億美元，ASML僅EUV光刻機就賣了53億美元。

總之，高端光刻機已經被ASML所壟斷，ASML已經是碾壓般的存在了，擁有絕對的市場領導地位。

技術及零部件瓶頸

EUV光刻機核心技術集中在四大領域：光源、鏡頭、工作臺、安裝調試。

光源：

極紫外光系統來自于美國公司Cymer，一種波長極短的極紫外光，技術要求非常嚴格。

EUV光源是高能二氧化碳激光打在只有30微米一滴一滴的金屬錫滴上產生的等離子體。從而產生的一種波長極短（13nm）的極紫外光。

當極紫外光穿透物體時，會產生很大的散射吸收效果，最終能效僅剩下0.2%，因此必須配置非常強大的光源系統。

由于空氣也能吸收極紫外光，所以機器內部整個光路都做成真空的。即使這樣，到達光刻膠時光能量損失已經超過95%甚至更多。

正是由于極紫外光極難產生，而應用在光刻機上又損失超過了95%，導致能效轉換率僅為0.2%，這樣的技術瓶頸導致EUV光刻機每年產量非常少。

鏡頭：

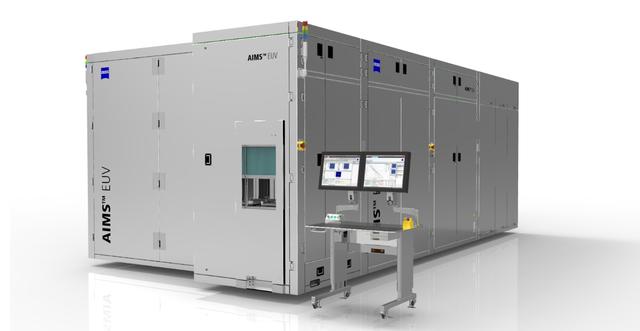

高精度鏡頭采用蔡司技術，蔡司是德國歷史悠久的光學儀器廠商，其產品向來是“高貴”的代名詞。雖然已有百年歷史，但蔡司仍然是與昂貴和高質量的光學鏡頭聯系在一起的。蔡司鏡頭通常被認為是一流的、設計優良的，是能產生高畫質圖像的。

同樣的一個鏡片，不同工人打磨，光潔度相差十倍。鏡片材質均勻，更需要幾十年甚至上百年的技術沉淀。

EUV光刻機采用的鏡頭要求：

集中度要求：拿個手電照到月球光斑不超過一枚硬幣大小；

平整度要求：長30cm起伏不到0.3nm，這相當于是北京到上海做根鐵軌起伏不超過1毫米。

為什么對鏡頭的要求如此苛刻呢？因為一片鏡頭產生的誤差也許影響不大，但是幾十片、幾百片鏡頭累計的誤差將會產生巨大的誤差，完全能夠決定芯片是否合格。

據相關資料顯示，193nm的最新光刻機里鏡頭加起來就有一噸重，那么5nm工藝的光刻機呢？鏡頭會更多，要求也會更高。

因此這些鏡頭只能交給蔡司生產，幾十層硅鉬等復合材料組成，每層只有幾納米厚，目的是剛好根據EUV的波長疊加反射最多的光。

而這些鏡頭的打磨也絕非容易的事，很多都是干了幾十年的老工人，有的甚至是子承父業，全家?guī)状硕荚谝粋€崗位上。

對于鏡頭的嚴苛，導致了EUV光刻機也無法大規模生產。

工作臺：

精密工作臺，工作臺要求：絕對穩定的工作環境，芯片的曝光必須在真空中，并且采取恒溫技術，工作室的空氣要比外界干凈1萬倍，工作臺高速運動期間，系統不能振動。而光刻機要多的事情，就好比在真空、恒溫、無塵、高速運動的環境中，在一粒米上雕刻清明上河圖，機械動作誤差為皮秒（百萬分之一秒），這些基本都是挑戰人類極限的工作。

安裝難度：

單臺EUV設備里超過十萬個零件、4萬個螺栓，以及3000多條線路。僅僅軟管加起來，就有兩公里長，這么一臺龐大的設備，重量足足有180噸。安裝調試就需要幾個月。

沒有專業的團隊，沒有系統的培訓，根本無法完成安裝調試。

而EUV光刻機在制造芯片時候，如果工作室恰好在地鐵上方，而此時又恰好有一輛地鐵通過，那么很大概率上，這批芯片費了。

因為光源、鏡頭、工作臺、工作環境、安裝調試的苛刻，導致EUV光刻機每年僅能生產十幾臺，而這十幾臺也被臺積電、三星、英特爾瓜分完畢。

日本壟斷了光刻機所需的化學材料

除了光刻機這樣的關鍵設備，材料的重要性同樣不容忽視。

光刻膠：又稱光致抗蝕劑，具有耐蝕刻的性能，當通過紫外光、電子束、X射線等的照射時，溶解度發生變化。

光刻膠通常由感光樹脂、增感劑和溶劑組，常用于芯片制造，半導體加工領域。

在集成電路制造工藝中，光刻工藝的成本占比高達35%，耗費的時間占比達到40%-60%。由此可見，無論是光刻機還是光刻膠，都會對技術有非常高的要求。這也導致，光刻膠具備市場集中度高、客戶壁壘高以及技術壁壘高的特點。

然而就像光刻膠這類高科技材料，也被國外企業把控著，例如：日本的東京應化、信越化學等。

這些企業在半導體光刻膠細分領域的總份額高達85%。而中國在這方面幾乎沒有話語權。

更為恐怖的是，制造半導體需要19種必須材料，而且缺一不可，每一種材料都有行業壁壘，而這個壁壘就是日本企業—信越化學。

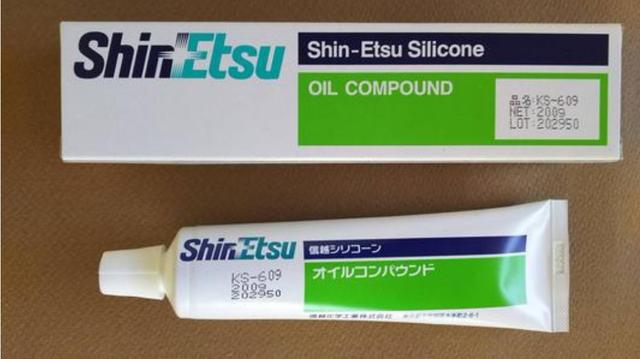

信越化學1926年誕生于日本，是高科技材料的超級供應商，其半導體硅、聚氯乙烯等原材料的供應在全球首屈一指。目前信越集團制造的高性能有機硅產品多達 4000 多種，現已廣泛應用于電子、電氣、汽車制造、機械制造、化工、紡織、食品工業以及建筑工程領域。

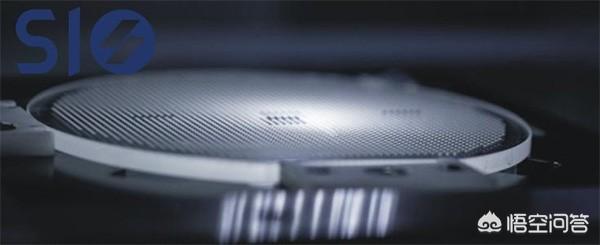

全球70%的半導體硅材料由信越化學提供。更重要的是半導體所需的19種必需材料，日本掌控了14種。如：硅晶圓、合成半導體晶圓、光罩、光刻膠、藥液、靶材料、保護涂膜、引線架、陶瓷板、塑料板、 TAB、 COF、焊線、封裝材料等14種重要材料方面均占有50%及以上的份額。

可以說日本半導體材料行業在全球范圍內長期保持著絕對優勢，而沒有這些材料，芯片是無法生產制造的。

政策難度

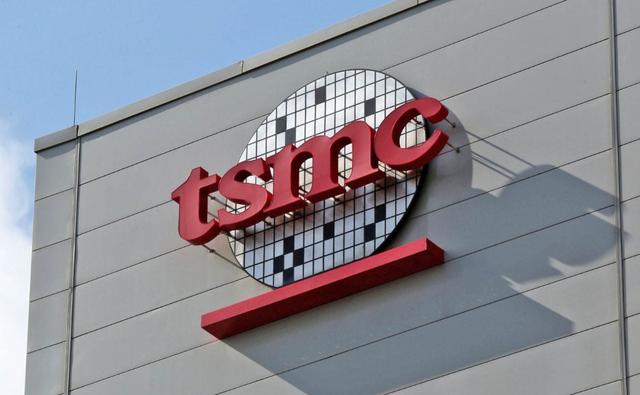

ASML每年制造的光刻機有一半賣給了臺積電，剩下的一半被三星和英特爾瓜分。其他公司根本就買不到。

很多網友不解，我們多加點錢不就可以買到了嗎？其實情況遠非如此簡單。

早期阿斯麥進軍光刻機領域時候，只是一個名不見經傳的小企業，根本無法與日本的尼康相提并論，該公司資金一度匱乏，瀕臨破產之際，其客戶臺積電、三星、英特爾向其注資，并提供技術支持，最終在阿斯麥脫穎而出，成為光刻機龍頭。

但是，天下哪有免費的午餐呢？阿斯麥簽署了相關協議，優先向公司股東提供最尖端的設備，而這些股東之中就包括臺積電、三星、英特爾。因此，每年阿斯麥的EUV光刻機有一半被臺積電買走，其余的被三星和英特爾買走。

這種大股東優先購買權，就造成了先進工藝?yán)卫握莆赵谂_積電、三星、英特爾這類企業手中，其他公司無法與其爭奪市場。

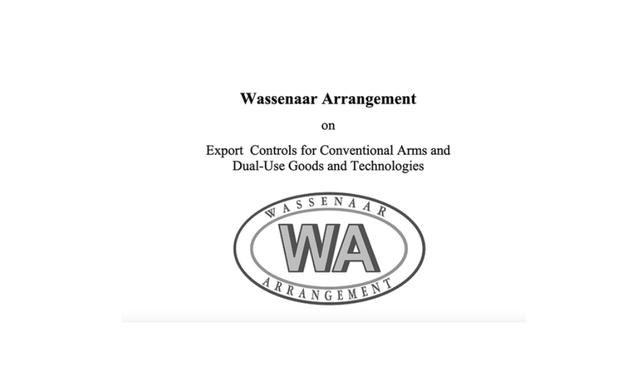

1996 年的《瓦森納協定》

瓦森納協定是西方國家為了技術封鎖簽署的一份文件，其主要目的就是為了監督和控制常規武器和先進材料、設備及技術轉讓。

該協定包括有美國、日本、英國、俄羅斯等42個成員國，其中33個國家于1996年7月在奧地利維也納簽署了《瓦森納協定》，隨后9個成員國也加入了該協定。

瓦森納協定包含兩份清單，一份是軍用，涵蓋了各類武器彈藥、設備及作戰平臺等共22類；

另一份為軍民兩用：涵蓋了先進材料、材料處理、電子器件、計算機、電信與信息安全、傳感與激光、導航與航空電子儀器、船舶與海事設備、推進系統等9大類；

中國不是《瓦森納協定》成員國，因此在被禁運國家之列。

也就是說根據這份協定，光刻機上的核心技術是不能夠出售給中國的，當然成品和配件也是禁止的。

我國的光刻機處于什么技術水平，能否突破制造瓶頸呢？

我國的光刻機生產企業是上海微電子，工藝制程為90nm，僅能用于低端芯片的制造。在國內低端芯片市場份額超過80%，也有部分銷往國外。

如果把光刻機劃分為三個檔次的話，上海微電子排在末尾：

• 荷蘭ASML壟斷了高端光刻機市場，代表作：EUV光刻機；
• 日本尼康和佳能占據了中端光刻機市場，止步于28nm；
• 上海微電子只能占據低端光刻機市場，90nm光刻機。

90nm與5nm技術相差5代，這5代需要20年的技術積累。在美國對技術和零部件的封鎖下，難度更大。

ASML的EUV光刻機研發了20多年，荷蘭、美國、日本、德國等幾十個國家，上百所研究單位在無數個日日夜夜，無數次失敗之后才研發成功的。

可以說EUV光刻機集成了世界頂級技術。為我國卻要憑一己之力完成，可想而知這是多么大的難度。

ASML高管就曾經說過：“即使他們公開EUV光刻機的圖紙，現在也沒有哪家公司能夠山寨”。那么真的如此嗎？

從光源、鏡頭、軸承等多個配件研究分析得出，EUV光刻機需要的科學技術包括：高分子物力與化學、表面物理與化學、光學、軟件、數學、自動化、流體力學、機械、精密儀器、圖像識別等。

首先人才，我們目前根本就沒有這么多的人才儲備，而培養人才少則10年，多則幾十年。

有了人才，還要突破專利限制，這條路會更難走。當年制造原子彈的時候，還有蘇聯幫忙提供基礎工業，又有錢學森、錢三強、鄧稼先等科學家。

現在呢？除了99歲高齡的楊振寧，還有哪位科學家能超過這三位呢？

當然，我們也不要?dú)怵H，畢竟這幾年我國在該領域還是有些成果的：

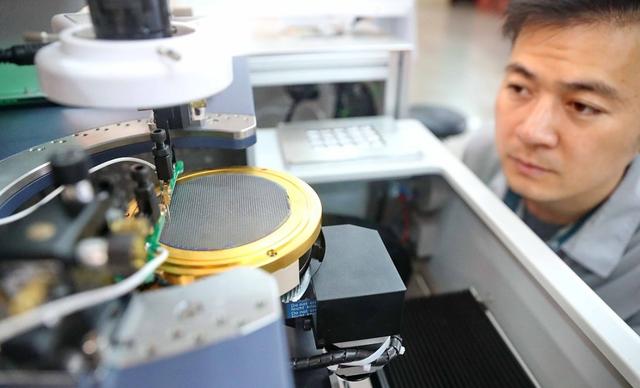

• 2018年8月份，清華大學研發出了雙工作臺光刻機，這使得我國成為全球第二個具備開發雙工作臺光刻機的國家；
• 2018年11月，中科院光電究所研制出“超分辨光刻裝備”，該裝備采用365nm波長的紫外光單次成像，實現了22納米的分辨率，結合雙重曝光技術后，未來還有可能用于制造10nm級別的芯片；
• 2019年4月，武漢光電研究中心采用二束激光在自主研發的光刻膠上突破了光束衍射極限，成功刻出9nm線寬的線段，實現了從超分辨成像到超衍射極限光刻制造的重大創新。

盡管路漫漫而修遠，但是只要有決心有信心，在不斷的創新努力下，我國定能夠攻克高端光刻機。

問答總結

光刻機的制造瓶頸在于：極紫外光源、高精度鏡頭、精密設備的安裝調試、化學材料。每一種技術都需要幾年、甚至幾十年的努力才能突破。

這些技術是集合全球頂尖企業、科研機構、高校才達到的高度，如今卻需要中國憑一己之力突破。這困難可想而知。

中國在光刻機領域的路還很遠很遠，我們除了努力，別無選擇，加油吧！我偉大的祖國！

我是科技銘程，以上是我的回答，希望可以幫到您，如有不妥之處，敬請批評指正！

    光刻機的技術難度在于“技術封鎖”，一臺頂級的光刻機關鍵設備來自于西方發達國家，美國的光柵、德國的鏡頭、瑞典的軸承、法國的閥件等，這些頂級零件對中國是禁運的。所以，ASML曾說“即便給你們?nèi)讏D紙，你們也造不出來”。

    光刻機是“人類智慧集大成”的產物

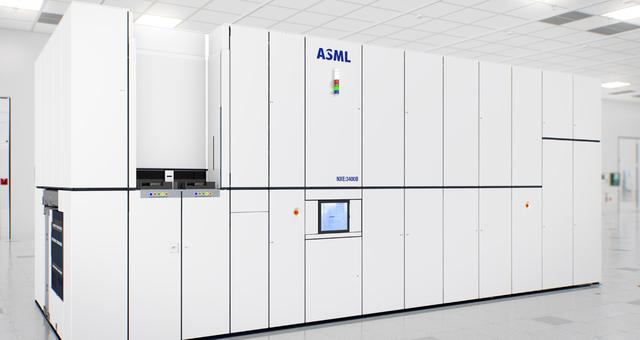

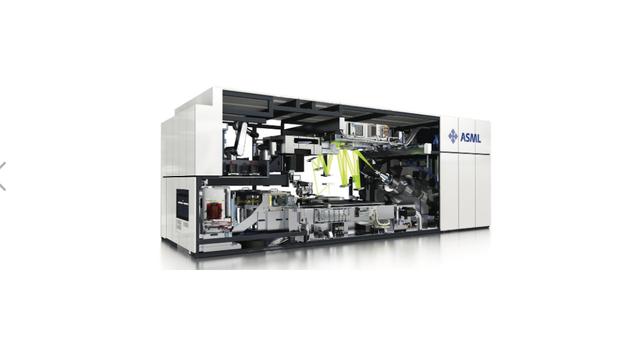

    環顧全球，最先進的7nm EUV光刻機只有荷蘭的ASML（阿斯麥）能夠生產，超過90%的零件向外采購，整個設備的不同部位同時獲得了全世界最先進的技術，因此可以在日新月異的芯片制造業取得競爭優勢。

    最頂尖的光刻機集合了很多國家的技術支持，是多個國家共同努力的結果，德國為ASML提供了核心光學配件支持，美國為ASML提供光源支持及計量設備的支持，ASML要做的就是做到精確控制。7nm EUV光刻機包含了5萬多個零件，13個系統，誤差分散到13個分系統中，德國的蔡司光學設備不精準，美國的Cymer光源不精，都可能造成很大的誤差。

    與德國、瑞典、美國等一些西方國家相比，我國的芯片制造以及超級精密的機械制造方面不具備什么優勢，沒有超級精密的儀器，自然就很難造出頂級的設備，無法造成頂級的芯片。最關鍵的是，這些超級精密的儀器根據《瓦森納協定》對中國是禁運的。

    國產光刻機的“差距”

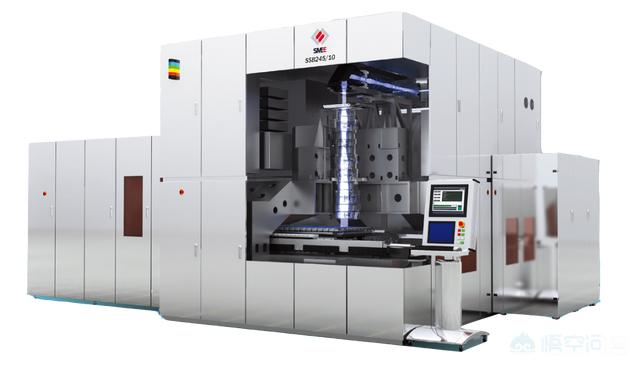

    目前國內技術領先的光刻機研制廠家是上海微電子裝備有限公司（SMEE），可以穩定生產90nm制造工藝的光刻機，相比ASML的7nm制程差距還是比較大的，國內晶圓廠所需的高端光刻機完全依賴進口。同樣正是SMEE推出90nm制程的光刻機后，ASML對中芯國際的7nm光刻機訂單放行，其中的奧妙大家不難想象。

    既然國產光刻機與國外差距那么大，可以通過購買的方式解決嗎？答案是很難，有錢買不到。

    原因1：只有投資了ASML的，才能獲得優先供貨權，而英特爾、三星、臺積電擁有ASML很大的股份。ASML的高端光刻機產量有限，2018年18臺，2019年30臺，其中臺積電獲得了18臺，我國的中芯國際1臺。

    原因2：《瓦森納協定》的限制，瓦森納協定有33個成員國，中國不再其列，主要目的是阻止關鍵技術和遠見流失到成員國之外，在半導體領域，受限于該協定，在芯片制造、封裝、設計等方面，我國一直無法獲得國外最新的科技。

如果覺得對你有幫助，可以多多點贊哦，也可以隨手點個關注哦，謝謝。

制造光刻機最大的瓶頸只有三個“光源+鏡頭+掩膜臺”，搞定了這三個瓶頸之后，剩余的小瓶頸就靠精加工實力了。由此可知，光刻機的研發涉及的領域太多太多了，基本上就是精加工，也只有強大的工業化國家才具有生產制造先進光刻機部件的能力。

光刻機的研制難點之一:光源

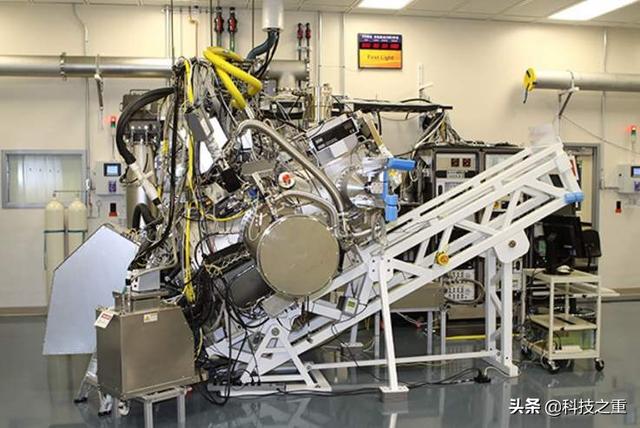

與早已面世的DUV光刻機的Arf準分子光源不同。EUV光刻機的光源是波長為13.5納米的EUV光源。該光源必須具有“功率大，控制精準”的特點。就以Cymer公司為ASML研發的極紫外光源為例，該光源波長為13.5納米，經過收集后的功率為250W。該光源產生的二氧化碳激光必須要精準的打擊到由發射裝置發射出每秒高達5萬滴的純錫滴靶上面。另外，每一滴錫滴靶的直徑為30微米，錫滴被蒸發后還不能污染反光鏡。由于EUV光源的波長極短，在大氣中也能夠被吸收，所以光所走的路徑要被制造成真空的。所以說，EUV光源的難點就在于大功率和精準控制上。

光刻機的研發難點之二:鏡頭

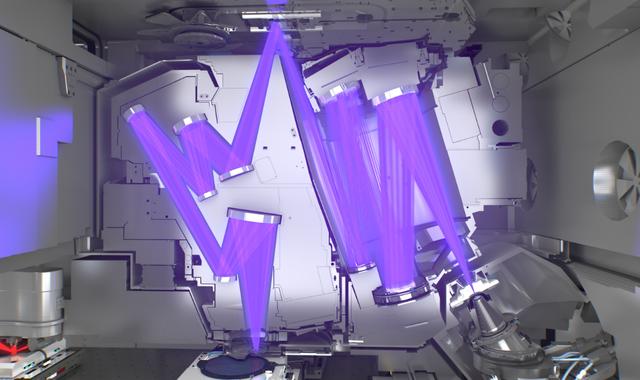

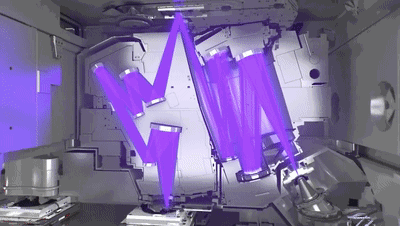

由于EUV的光源太短，除了會被空氣吸收之外，還會被玻璃吸收。這也是EUV光刻機不能使用玻璃透鏡，而必須使用反光鏡的根本原因。前面也說了，玻璃會吸收EUV光波，所以反光鏡的鏡面不能使用玻璃，而用的是鉬和硅制成的特殊膜鍍到反光鏡鏡面上才有效果。另外普通的鏡面也達不到反射所有光波的效果，這里就用到布拉格反射器了。還有就是，要求反光鏡的鏡面凸起幅度不能超過0.3納米，而鏡面的直徑為30 厘米。這種難度可以想象以下，基本上就相當于京滬線的軌道起伏不超過1毫米，所以對光學加工技術要求極高，世界上能夠制造出這樣鏡頭的國家太少太少了。雖然，布拉格反射器的反射效率極高，但是美經過一次反射，都要損失十分之三的能量，而ASML的光刻機中有11個反光鏡，也就是說光源要經過11次反射才能到達晶圓。這其中損失的能量可就不小了，最終基本就剩余2%的光線了。這也是對光源導彈功率要求較大的原因之一。

光刻機的研發難點之三:掩膜臺

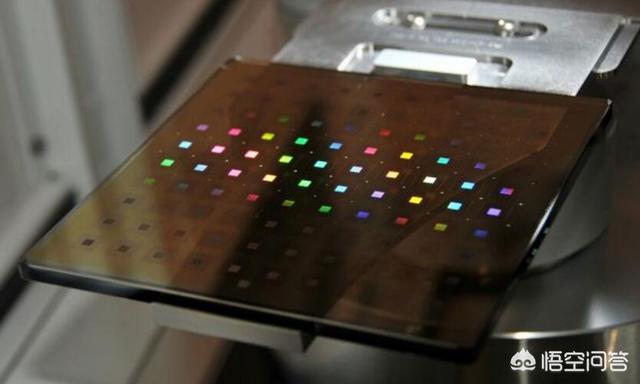

掩膜臺的作用就是就是承載掩膜版運動的部件，它的運動精度是納米級別的。基本上掩膜臺的運動人眼根本就看不出來，畢竟是納米級別的。要用什么樣的控制設備才能使掩膜臺的運動為在納米級別是一個難題。所以說，最終又回到精加工領域了。

光刻機中比較重要的除了光源，鏡頭，掩膜臺之外，還有就是雙工件臺了，一個工件臺用于制造芯片，另一個則用來測量，為下一個晶圓做基礎。其他就是軸承之類對加工精度要求極高的部件了。總而言之，光刻機是集世界技術和精加工于一體的設備，制造難度極大。

答：光刻機作為晶圓加工的關鍵設備，其核心技術一直被國外壟斷，荷蘭的ASML掌握著這個行業的尖端市場，ASML的EUV已經達到10nm，我國中芯國際自主研發的光刻機還在90nm，所以差距還是很大的。

其瓶頸有以下幾點總結：

瓶頸一：技術人才的欠缺

這也是最關鍵的一環，錢能解決的問題都不是問題，問題是這一環不是錢能解決的。

在上世紀末，集成電路技術剛起步，我國的起步還不錯，至少沒有落后太多；但是三十四年過去了，國外已經積累了大量的技術經驗和人才儲備，但是我們國家在這方面卻落后了很多。

其中原因是多方面，該領域人才的重視程度、國家的扶持，國內環境等等。

當然，目前國家已經注視這個行業的重要性，不過人才的積累真不是幾年就能起來的，比如外國的專家就成說過：就算給我們?nèi)椎膱D紙，我們也制造不出來。

瓶頸二：相關行業的技術

光刻機是一個極為復雜的設備，其中數萬個機械零件都需要尖端技術，比如：鏡頭。

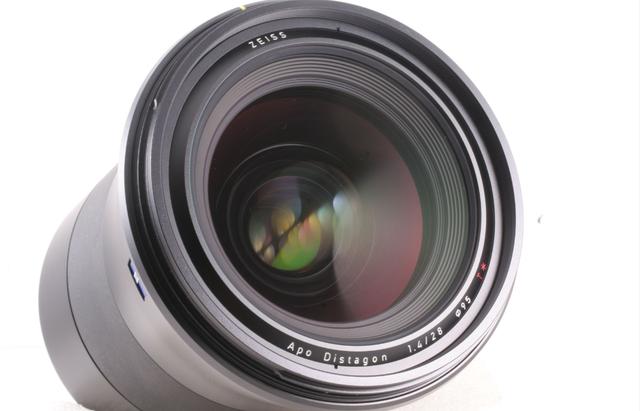

這是光刻機的關鍵零件之一，ASML的鏡頭來自德國蔡司，了解鏡頭領域的人，應該清楚蔡司的鏡頭制作水平。

而我們國家在這方面落后很多，目前為止，國內也沒有一家鏡頭生產公司，能匹敵佳能、尼康和蔡司。

上海微電子的總經理說過，他在德國看到的拋光工人，其祖孫三代都是負責這個工序，同一個鏡片，換成其他工人來打磨，其精度會相差非常大。

所以，光刻機的生產，不止關系著一個領域的資源，而是考驗各個產業的綜合能力。

瓶頸三：源源不斷的資金

雖然說不是錢能解決的，但是這是一個燒錢的行業，我們現在連錢都是問題。

首先，光刻機的研發是天文數字，每年數以百億的資金投入，如果沒有強大的資金貯備和產品收益，是很難維持研發的。

ASML受《瓦森納協定》的控制，對中國的光刻機實行限制性封鎖，什么意思？

比如中國一但在該領域有了進展，ASML就對中國解禁一層，你研制出90nm的光刻機，那么我開放75nm，你研制出50nm，我就開放35nm。

就這樣一步一步打壓著中國，使得中國在技術上取得的進步，無法在市場上產生效益，從而打擊中國企業研發的積極性。

這時候，除非有強大的企業甚至國家的資金扶持，不然根本承受不起國外的打壓，說白了就是需要源源不斷的資金投入，而且還是看不到效益的投入。

以上三個方面，都是光刻機制造的瓶頸，中國的研發需要不忘初心，堅持自主道路，加大國家扶持，打破外國技術封鎖，才能脫離困境。

好啦！我的答案就到這里，喜歡我們答案的讀者朋友，記得點擊關注我們——艾伯史密斯！

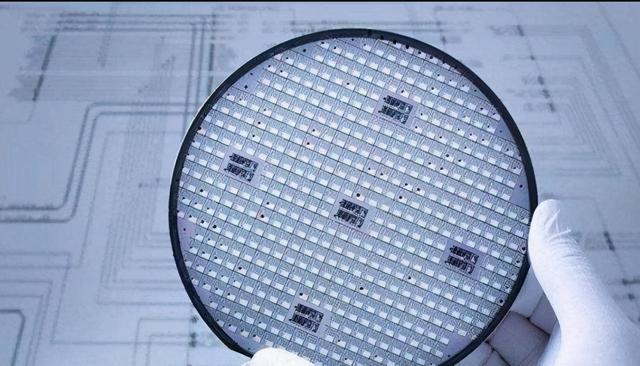

半導體芯片制造是一個巨大的產業鏈，而光刻機是其中的一環，也是技術難度極高的一環，世界上只有荷蘭的ASML公司掌握這最先進的光刻機。

對于芯片，中國現在已經有很多公司有能力設計芯片，最新的龍芯3A也達到了一個不錯的性能，已經使用到了很多領域，但是在關鍵的大芯片制造上，中國仍然很薄弱，中芯國際等芯片制造廠工藝還很落后，其中非常關鍵的一點就是沒有優秀的國產光刻機。

如今荷蘭ASML公司掌握著最先進的10nm甚至更好的光刻機，其最先進的EUV光刻機能賣到一億美元以上，但是國內的光刻機技術水平仍然還在90nm上，差距巨大。

這條追趕的道路非常漫長，大體談一下中國自己的先進光刻機面臨哪些困難：

1、先進光刻機的技術封鎖。由于《瓦森納協定》受到美國的控制，中國不在其中，荷蘭的先進光刻機就無法對中國進行出口，中國有錢也買不來，即使買來也是很多年前淘汰的老舊設備，這樣國內就無法從源頭上掌握到最先進的光刻技術。

2、高端人才的稀缺。光刻領域本來就屬于極其小眾的高端技術領域，因為長期缺乏光刻設備，這樣的人才和專業也就更加稀缺，即使有朝一日買來了先進的光刻機，有多少人能熟練掌握也是一大難題。

3、極紫外光刻光學技術代表了當前應用光學發展最高水平，國內這幾年也在發力突破這些技術難題，打破國外的壟斷，但是發展自主光刻技術技術難度大、瓶頸多，所需資金巨大，很長一段時間也將會沒有任何收益，智能依靠國家支持，能否長期堅持下來是個未知數。

4、現在的荷蘭的ASML公司壟斷了80%以上的光刻機市場，即使中國自主的光刻機上市，能否從ASML手中搶到一定市場份額是一個極大的壓力。

所以如今的中國在光刻領域仍然有許多大山擋在面前，但是我們也要看到在電子科技領域，如柔性屏、如手機芯片、如內存和閃存顆粒，中國都是從無到有，一步一步走過來了，而且這些新產品未來的潛力巨大，很可能將會從三星等巨頭中搶得不錯的市場份額，盡管芯片制造領域我們困難重重，盡管在芯片產業鏈中我們不能指望所有的環節都能完全自主，但是我們也有足夠信心打破壟斷，有朝一日研發出具有自主知識產權的高端光刻機。

巨大的資金，專業的人才，高精尖的技術，都奇缺無比，中國光刻機的水平真是連人家的尾氣都吃不到。我們從錢、人、技術三個方面都說一下。

拿到圖紙也生產不出來的技術差距

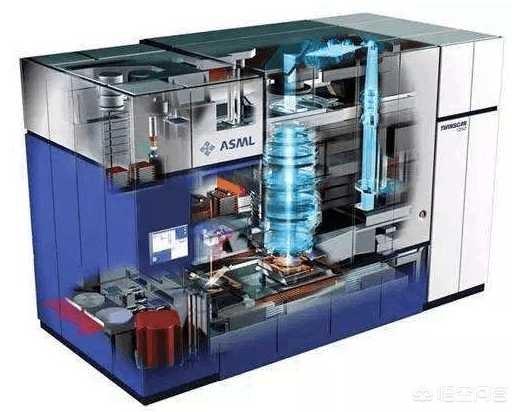

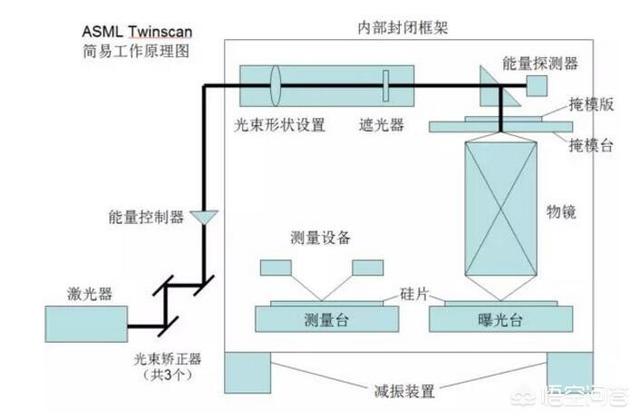

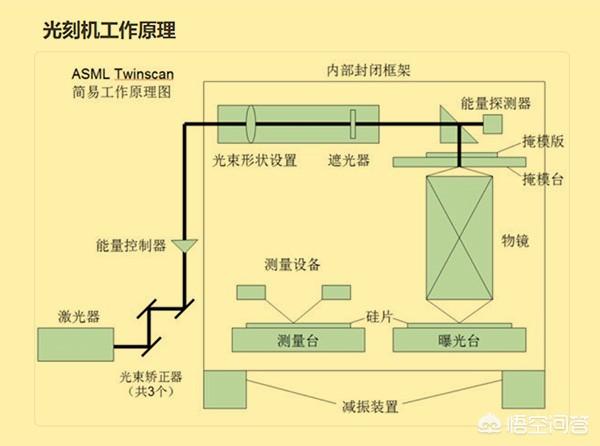

一臺先進的光刻機能有5萬多個零件，設計生產并不容易，光刻機的原理并不難，看下圖就知道了，難點是里面的每一步都要求最先進的工藝和零件。

光源和鏡片都是很核心的東西，光源提供者Cymer是世界領先的準分子激光源提供商，現在被ASML收購了。光源很復雜，說一下大家熟悉一些的鏡片，ASML的鏡片是蔡司提供的，這個反射鏡要求多高呢？瑕疵大小僅能以皮米（納米的千分之一）計。ASML總裁暨CEO溫彼得（Peter Wennink）曾經形象的表示，如果反射鏡面積有整個德國大，最高的突起處不能高于一公分高。這樣的工藝，佳能和尼康都放棄了。

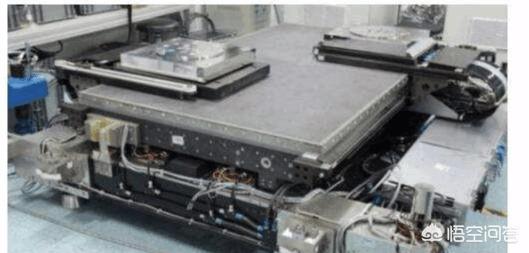

有頂級的鏡頭和光源，沒極致的機械精度，也是白搭。光刻機里有兩個同步運動的工件臺，一個載底片，一個載膠片。兩者需始終同步，誤差在2納米以下。兩個工作臺由靜到動，加速度跟導彈發射差不多。SMEE(中國生產光刻機的上海微電子)總經理賀榮明說：“相當于兩架大飛機從起飛到降落，始終齊頭并進。一架飛機上伸出一把刀，在另一架飛機的米粒上刻字，不能刻壞了。”

巨大的資金缺口

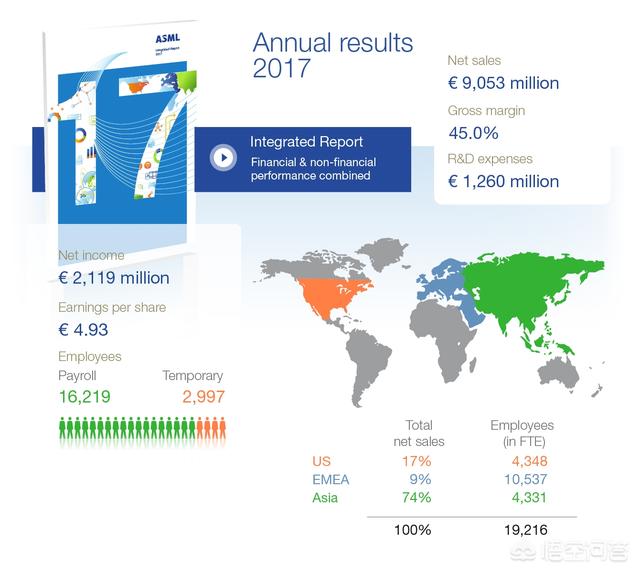

半導體行業是資金密集型企業，產業鏈的各個環節都是如此。截至2016年年底，國家集成電路產業投資基金股份有限公司＂大基金＂兩年多來共決策投資43個項目，累計項目承諾投資額818億元，實際出資超過560億元。涉及半導體的設計、制造、封裝等各個環節，看著很多吧。我們看一下生產光刻機的ASML在2017年一年的研發費用投入——12.6億歐元，約合人民幣97億！你想追趕？800億全投到這上面也不行，因為還有很多核心的核心零部件做不出來，比如上面說的反射鏡。佳能和尼康最后競爭失敗很大程度上是因為投入資金過于巨大，而ASML在2012年為了解決資金的問題讓Intel、三星、臺積電入股。

人才的匱乏

ASML的光刻機可以說是西方智慧或者說是人類這幾十年來的只會的結晶，是最尖端的光學、材料學、機械等的結合體，即便ASML生產光刻機，還有超過80%的零件是向外采購的，ASML稱之為『開放式創新』（open innovation）。

美日單獨搞都不行，更何況半導體技術落后的我們。這里要說明的是，媒體反復報道的我國取得突破的是刻蝕機，技術含量比光刻機低的多。不說ASML，先搞一個蔡司就基本沒希望，即便ASML。

總結

光刻機是世界上最頂尖的光學，材料學，精密機械等多基礎學科的結晶產物，想自己獨立生產要在這些學科上都站在頂尖，并不僅僅是半導體。想迎頭趕上，短期內完全沒有希望。

光刻機毫不夸張的可以說是世界工業體系百年積累的結晶，整個機器需要三萬余個零件，每一個零件都不能有絲毫偏差，一絲一毫的偏差都不能使千萬的電路一絲不亂，毫無偏差的分布在指甲蓋大小的芯片上面，我國在上面要走的路還很長。

瓶頸一 巨額的資金

這是目前制約我國光刻機發展的主要原因，近兩年雖然國家清楚的認識到了半導體對一個行業對一個國家的重要性，并且大力投入資金，扶持了一大批企業，這些資金也只能解一時之急，光刻機龍頭企業ASML每年在光刻機上面的投入是以百億人民幣為單位，這是目前我國半導體企業達不到的。

瓶頸二 頂尖的零件

ASML作為世界工業體系的積累結晶，每一個零件每一項技術都是最頂尖的，他的鏡片來自德國蔡司，每一塊都不能有絲毫偏差，這是數十年的技術積淀，其光源來自美國極紫外光龍頭cymer公司（已被ASML收購），這家公司是euv領域的領頭羊，在機器組裝方面選擇了三星和臺灣代工，所有方面ASML都在選用最好的東西，這是國內無法比擬的。

瓶頸三 人才的匱乏

僅僅是資金的投入和優秀的零件都不是最重要的，最重要的還是人才的匱乏，沒有自己的技術和人才，就算把圖紙擺在我們面前我們也做不出來，所有當前最重要的事情就是培養人才，進行人才的積累，這個行業要用長遠的眼光看待，而不是幾個月的事情。

有些東西是不能靠別人施舍來的，還是得靠自己，除了上面的一些瓶頸，還有一些不能說的東西，不過相信在中華民族堅持不懈自強不息的民族精神之下，這些都是時間問題，加油我的國。

上海科技報科普問答主持人：主任記者 吳苡婷

這個問題是很多科技工作者和知識分子很關心的問題，因為光刻機是集成電路產業領域皇冠上的明珠，芯片的質量和能力與光刻機的質量息息相關。目前全世界最頂尖的光刻機制造商是荷蘭的ASML公司，它占據著世界最先進的光刻機技術，占有80%的市場份額，設備價格非常高，一臺設備的價格在上億歐元。而且這個公司是向中國禁售最先進的機器的，只有把淘汰的機器高價賣給中國人。所以光刻機是制約中國集成電路產業發展的最大瓶頸。中國迫切要自主研發出高端光刻機。

那么光刻機制造的難度為什么那么大呢？我們來先說說摩爾定律，所謂摩爾定律指的是當價格不變時，集成電路上可容納的元器件的數目，約每隔18到24個月便會增加一倍，這個定律已經持續了50多年，一直很精準，集成電路目前已經達到了極小的微觀尺度。但是我們?nèi)绾稳崿F(xiàn)這樣的精準度呢？這就和光刻機的質量有密切關聯了。光刻機就是要把芯片設計師設計的復雜的集成電路要刻在極小的光刻膠上，也就是把集成電路復制到芯片上。目前的尺寸已經達到了十多個納米。這個技術中最難的是光源和鏡頭的水平，因為在微觀層面中，要實現這樣的精準度難度非常高，非常容易出現偏差。

我們先來說說光源，荷蘭ASML公司的光源設備來自美國極紫外光龍頭cymer公司，采用的是目前最先進的極紫外光光刻技術。鏡頭的采購來自德國卡爾蔡司旗下蔡司半導體公司。而這些零部件的組裝在世界一流的制造公司進行，精準度極高。

我們的差距不僅在光源、鏡頭上，還輸在制造能力方面，是一種綜合能力的落后。

目前中國正在努力追趕，目前中國科學院長春光學精密機械與物理研究所已經完成了極紫外光刻關鍵技術研究項目。另外長春光機所的科學家們還突破了技術封鎖，研制直出徑4米的碳化硅光學鏡頭坯料。這種光學鏡頭過去是西方國家嚴禁向中國出口的。中國目前也在全力推進中國制造2025計劃。上海微電子裝備公司雖然是中國最先進的光刻機制造公司，但是與荷蘭ASML公司差距還是巨大的，起碼有10年的技術差距，但是相信通過努力，我們會縮短差距。

依我老農民說：精端光刻沒什么難做。我提點政府應重點組合中國量子科技和中微科技資源突破相關技術可彎道超車，創新精端光刻科技。我不信一個14億人的人海，人才輩出，創新企業干萬家，博學.學士那么多，專家也不是吹出的，資源那么豐富，會被一個小小的光刻機難住。我預測五年內必有突破。

謝邀~

數碼科技問題，讓平頭哥為你一一解答~

平頭哥最近回答了多個關于芯片制造領域的問答，感興趣的讀者可以去看一看。

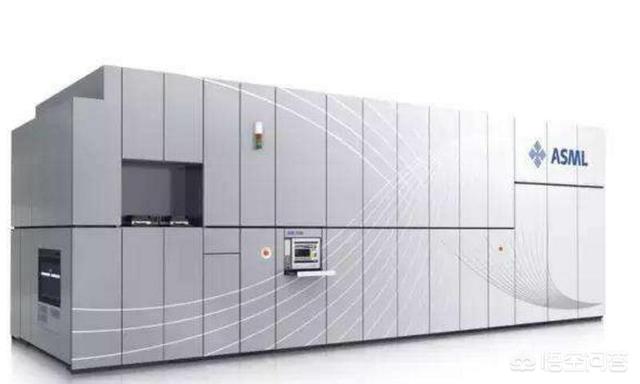

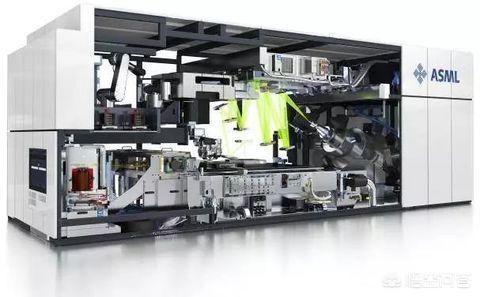

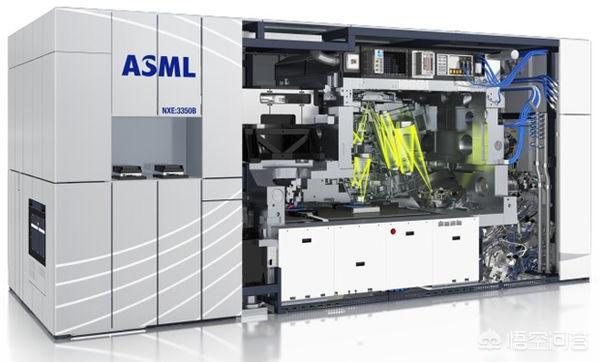

▲ 上為荷蘭ASML公司生產的EUV光刻機

關于題主這個問題，“中國制造光刻機有些什么難題？”。

鑒于目前中國光刻機的發展水平，咱們不妨把這個問題明確一下，應該是中國制造一臺高端的光刻機有什么難題？

我想這不光是對中國，對全世界而言都是一個巨大的難題。包括現在世界第一的光刻機霸主ASML。

那今天平頭哥就和大家好好聊一聊高端光刻機為什么這么難做？

極長的研發周期和巨額的研發投入

俗話說的好，羅馬不是一天建成的。當然，ASML也不是一天煉成的。

1984年，ASML脫胎于荷蘭的飛利浦，因為當時飛利浦經濟狀況糟糕，面臨著一個大規模的裁員計劃。然而誰也想不到，三十幾年后，ASML成長為了半導體設備行業的巨頭，而飛利浦解體了。

然而真正讓ASML起飛的轉折點是2002年的一次半導體行業的革命性變革。當時，現任臺積電研發副總、世界光刻技術權威專家林本堅，力排眾議，提出以水為介質加上傳統的193nm的光源實現浸沒式光刻技術，而當時外界都認為使用157nm的光源才是正確選擇。

ASML做了一個正確的決定，一年后他們便推出了世界上第一臺以水為介質的浸沒式光刻機原型，該技術一經推出便大受好評，而當時投入巨資苦苦研發157nm光源技術的尼康和佳能只能望其項背，欲哭無淚。從此，ASML這家后起之秀，一路起飛，市占率從2001年的25%迅速攀升為80%。

然而，ASML更大的目標是使用來自上世紀八十年代美國里根時代的“星戰計劃”（感興趣的讀者可自行查閱資料）中提到的波長僅為13nm的EUV極紫外光，因為這項技術決定了半導體行業是否止步于摩爾定律。

然而，這個技術實在是太難了，EUV光線的能量、破壞性太強，制造過程中的所有的零部件、材料都在挑戰人類的極限。本來在Intel的推動下，EUV計劃在2005年量產，但是上市日程卻一拖再拖，而這一拖就是十幾年。

阻礙研發進程的另一個難題就是資金。

因為這個問題，同期研究的日本尼康和佳能直接放棄了EUV研發。就在這關鍵時刻，半導體行業的三大巨頭，英特爾、臺積電和三星分別投資給ASML41億、8.38億和5.03億歐元，于是，ASML的研發經費猛增到13億歐元每年的規模。

平頭哥表示，能讓消費者出錢求著你也是沒誰了啊。

接著的事，大家都有所了解了。前后耗時三十年，耗資90億歐元研發的EUV光刻機終于要大顯神威了。

三十年，九十億，難度溢于言表。

核心零件難以生產

光刻機中最為關鍵的零件之一——反射鏡就足以難倒一眾公司。ASML使用的反射鏡都是由德國蔡司特供的高精度反射鏡，瑕疵大小只能用皮米（1皮米等于1/1000納米）計量。

這是什么概念呢？用ASML總裁兼CEO溫彼得的話來說，“如果反射鏡面積有德國那么大，那么最高的凸起處不能超過一公分！”

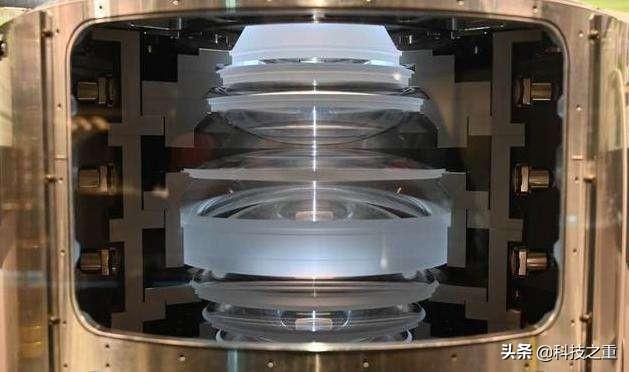

而光刻機的鏡頭組是由二十多塊這樣的高純度、高精度的透鏡組成，而每一塊透鏡還需要經過反復的手工高質量拋光，這項技術蔡司沉淀了上百年。蔡司工廠中就常能看到祖孫幾代人在一起工作，這種手藝的傳承真的不是一朝一夕煉成的。

其實還有更難的光罩薄膜，這項技術經過ASML自己數十年的艱苦攻關，終于取得了重大性突破，推出了可移動光罩薄膜。

超越人類極限的零件，其難度難以想象。

還有很多...

比如人才的缺失，ASML在1984年創辦的時候就聯合了包括荷蘭大學、歐洲的很多研究所、實驗室共同研發，其中很多都在相應領域沉淀積累了數十載。

對中國而言，還有一項天然劣勢，就是技術封鎖。曾經的中國閉關自鎖，對先進的技術不屑一顧，而現在卻是求之不得。

而好消息是，中國是一個可以舉全國之力辦國之大事的國家，咱們的航空、航天發動機經過無數科研人員的默默奉獻也進入了高端領域，雖然較歐美的傳統強國來說仍有很大差距，但是我們是能看到希望的。相信在芯片領域，中國無數人才多年來的默默耕耘也會收獲勝利的果實！

好了，平頭哥說完啦，希望我的回答可以幫到您~

關注平頭科技論，掌握前沿數碼科技資訊~

歡迎讀者在下方留言評論、點贊和轉發，一起探索科技的奧秘吧~
