為了飛行安全以及保密，隱身戰機平時訓練都要裝上龍勃透鏡

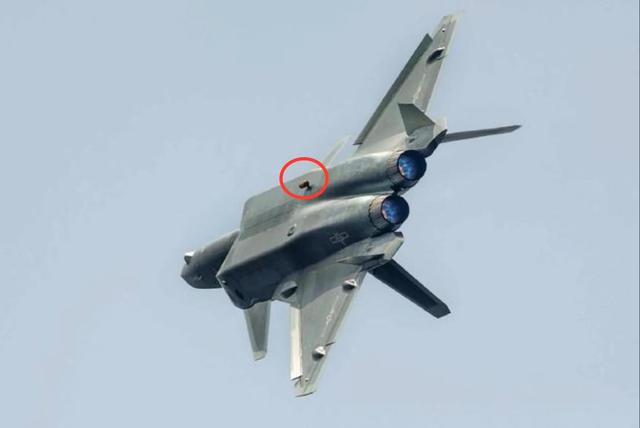

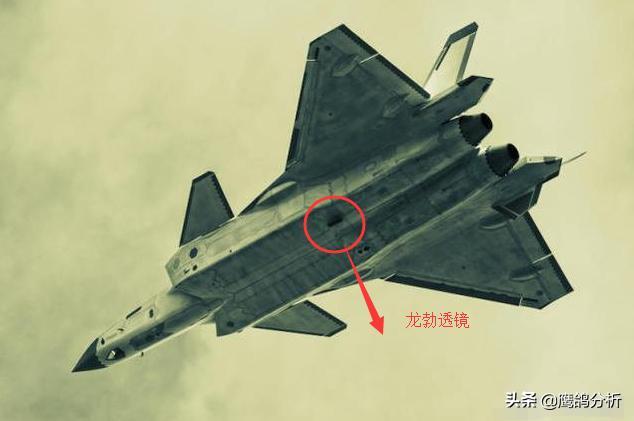

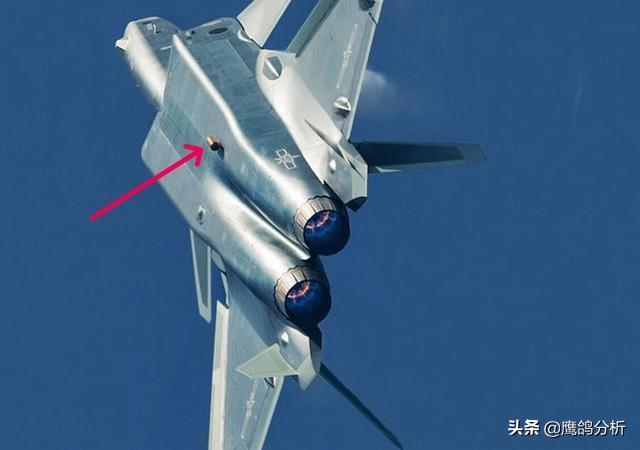

謝邀，龍勃透鏡的作用就是個雷達信號放大器，他采用離散的同心殼的分層結構，每個殼的折射率都不同，從而形成階梯式折射率分布。在接受到平行射過來的一定波長的雷達波時，可以將雷達波匯聚并原路返回，使得透鏡的雷達橫截面遠遠大于其實際面積。殲-20上的龍勃透鏡

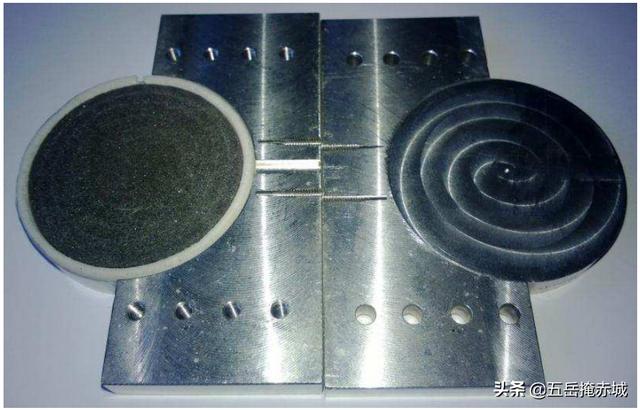

龍勃透鏡拆開后內部大概是這個樣子的。龍勃透鏡比起普通的角反射器，其體型小，不會增加多少飛行阻力，并且反射回的雷達波旁瓣小，波形圖像好，利于雷達接收，所以更適合飛機搭載使用。

而隱身戰斗機平時訓練飛行時大多帶著這種龍勃透鏡，主要目的就是為了增加自身雷達反射面，便于自己被地面雷達發現。因為隱身戰機不僅雷達反射面小，反射雷達信號弱，而且不同角度、姿態下雷達反射信號差異很大，極容易從地面雷達上消失。

當雷達站無法對隱身戰機進行及時監測，無法向其提供準確的周圍空域信息，很容易引發“交通事故”。例如人類第一個上太空的航天英雄，前蘇聯宇航員尤里·加加林，在2011年解密文件公布其死亡原因是1968年駕駛一架米格-15教練機進行飛行訓練時，由于天氣狀況惡劣和地面雷達員未能提供準確信息，導致另一架在訓練的蘇-15戰斗機從其飛機下方不足20米處超音速通過，由此產生的激波和亂流使得加加林的米格-15教練機失控并墜毀。

此外，還有一個好處就是，隱身戰機帶著龍勃透鏡，在被其他國家雷達照射到時，可以給其提供一個錯誤的自身雷達反射面信息，從而避免自身真實隱身性能的泄漏。實戰時，只要拿下龍勃透鏡就可以讓對方大吃一驚。

為什么殲-20去航展必須要帶著龍勃透鏡，一是珠三角民航空域密集，為了航行安全，另一方面，下面這些長槍短炮里面要防著可能帶小型雷達的。

龍勃透鏡-Luneberg.lens

是由一個球形多面折射透鏡組成、在透鏡兩側形成兩個相互折射并無限放大的影像、最早“龍勃透鏡”是用來干擾雷達電磁波、迷惑雷達（一架小型飛機、掛一個“龍伯透鏡”，小飛機、被放大、使地面雷達誤以為是一架大型飛機）。

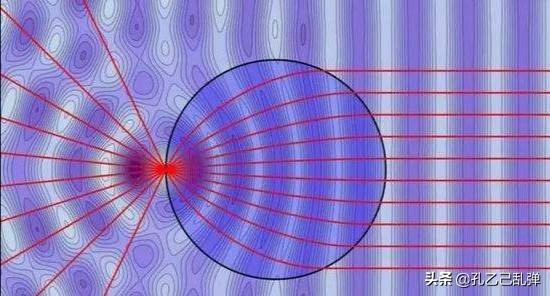

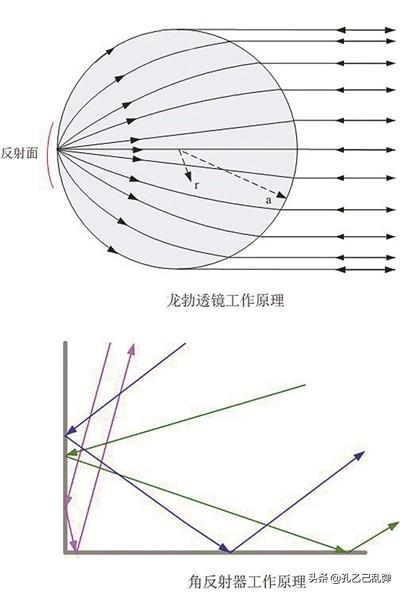

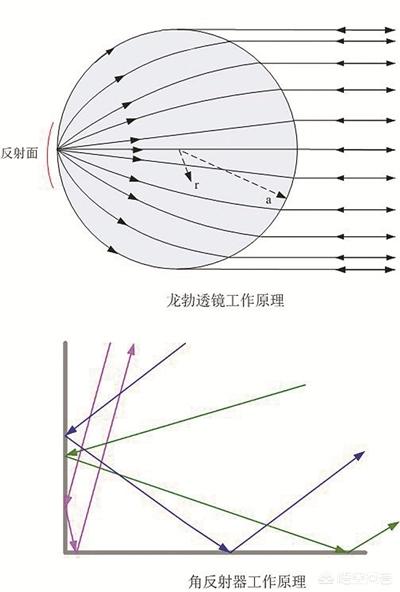

（龍伯透鏡的工作原理圖)

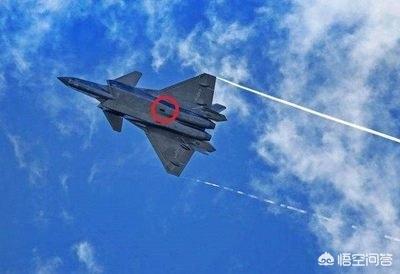

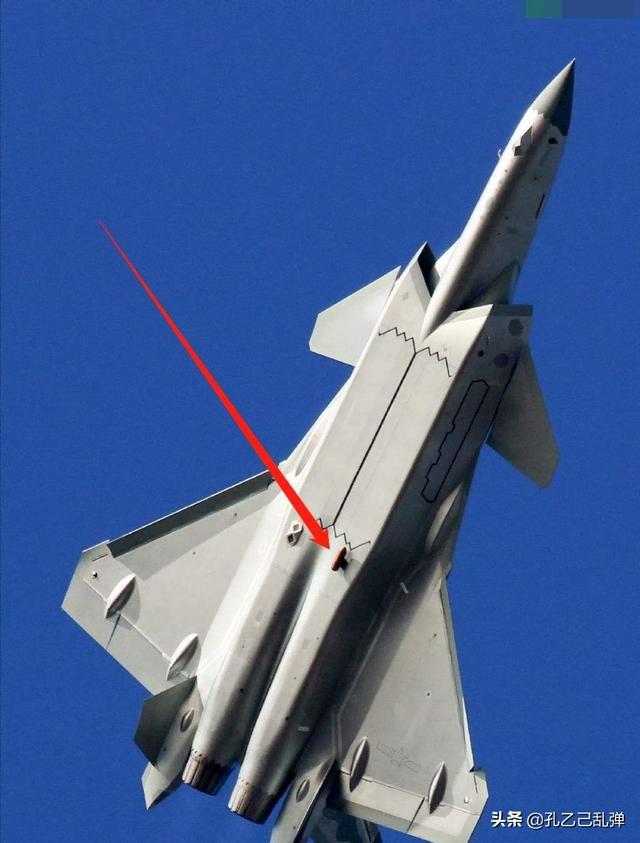

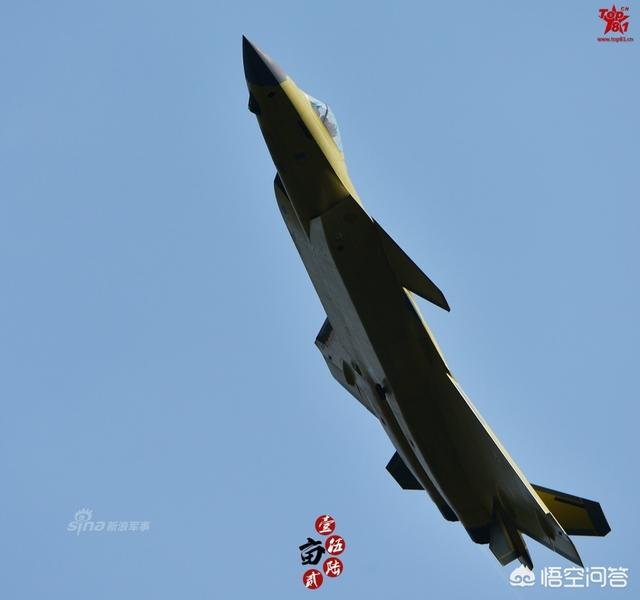

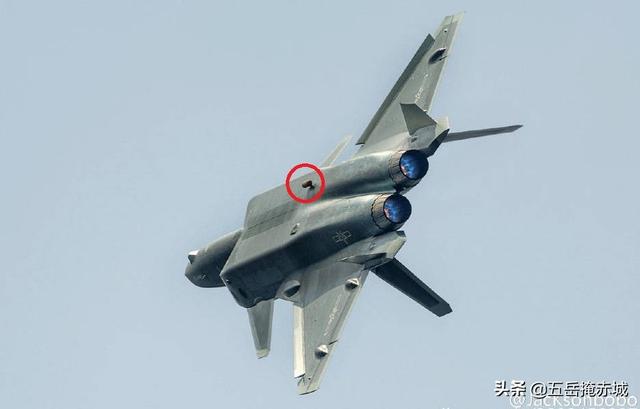

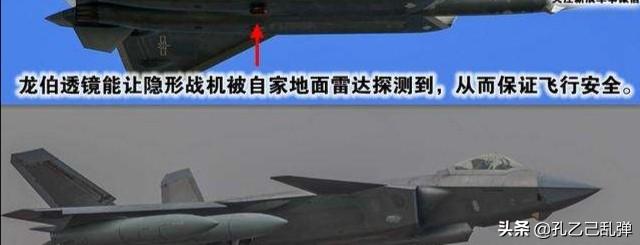

（殲-20掛載“龍伯透鏡”)

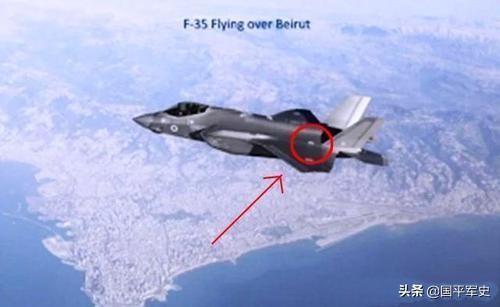

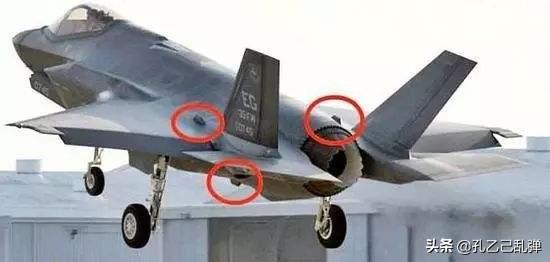

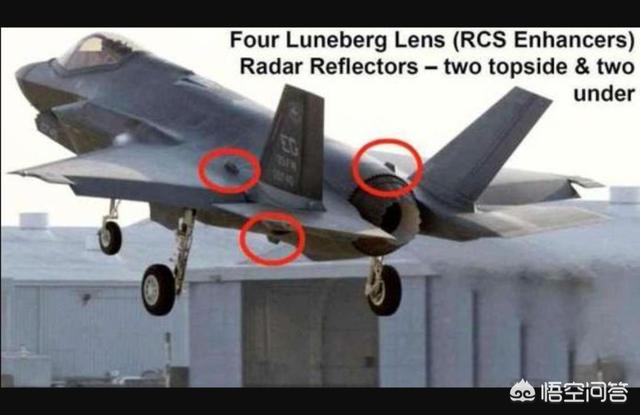

（美國F-35“閃電-2隱身技術五代機、機體掛載3個“龍伯透鏡”)

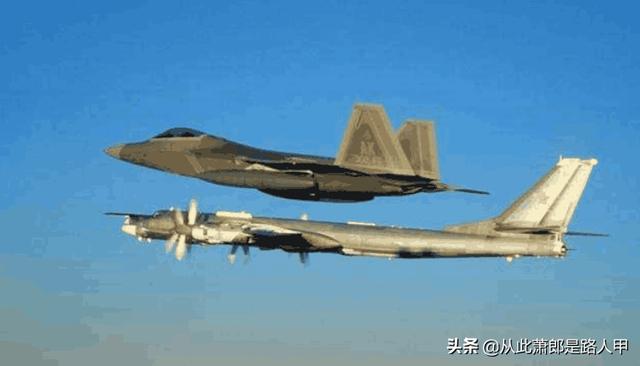

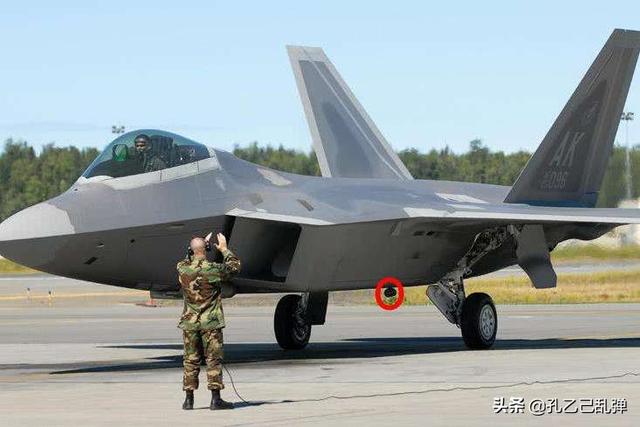

（美國F-22“猛禽”隱身技術戰斗機、機腹掛載“龍伯透鏡”)

隱身技術戰斗機掛載“龍勃透鏡”：一方面可以保護己方穩身戰機真實的信號特征不被泄露、另一方面也可防止被敵方當成“反穩身”探測、在日常飛行訓練中也便于己方的空管和地面指揮雷達掌握飛機的空中飛行動態。

作戰時、隱身技術戰斗機掛載的“龍伯透鏡”必須拆卸、以保障隱身戰斗機的來無影去無蹤的效果。

這個問題老梁來回答。

龍勃透鏡？小伙伴們瞅著這四個字，估計得一腦門子的問號，只能從博大精深的漢字知道，這家伙應該是一面透鏡，跟那什么凸透鏡啦，凹透鏡啦應該是差不多的，至于是干嘛的應該不是很清楚的。

那么咱就解釋一下。

您還真就猜對了，這家伙長的和蚊香差不多。

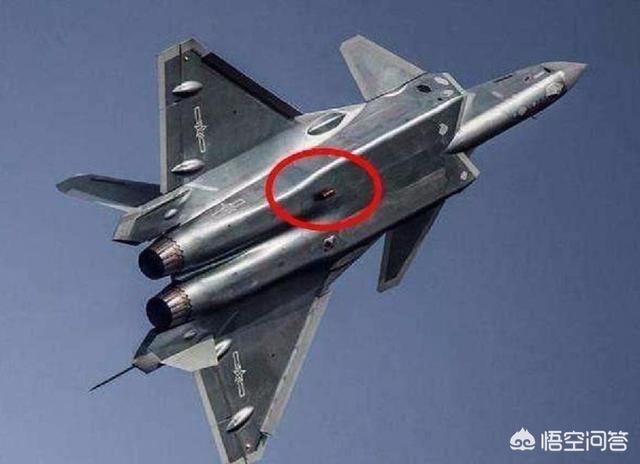

您要是注意咱殲20圖片的時候，您會發現咱殲20肚子和背上，有四個凸起物，上下各一對，就像一個筒子似的。

說道這里估計有小伙伴要說了：“為嘛呀？殲20是五代機，人家不是講究隱身嗎？必須是平滑流線型，整這么倆凸起物，這是顯擺著發現不了他嗎？”

哎！您還就說對了，整這么倆對龍勃透鏡他就是為了讓人發現的。

您要知道殲20的隱身效果太好了，好到咱的雷達都發現不了。而龍勃透鏡的作用，就是把雷達發射過來的雷達波進行放大，擱在雷達里頭一瞅特別的明顯，就仿佛在和雷達說：“嘿！哥們俺在這！別晃您那大腦殼了！”

這都放大了，也就不在乎凸起不凸起了。

那么咱為嘛要專門讓發現呢？藏起來不好嗎？

咋說呢？殲20也沒啥作戰任務，就是沒事擱天上遛遛彎，消消食的，訓練一下飛行員和自己的契合度，都自家地盤，你沒啥好擔心的，不存在被人盯上的威脅。

而且您再訓練的時候，咋也得讓大家伙看見吧，給你弄個這參數，那參數的，咱瞅著也放心，您這一家伙隱身了，大家伙都看不見了，整啥參數呢？

一圈溜達下來，咱也沒法指導啊，只能通過飛行員來了解了，這不好。

所以在平時咱就的掛著，當然殲20如果真要投入實戰的話，這龍勃透鏡那就得扒下來，等著突防敵人的防線。

這是一點原因，再有一點原因是殲20這是咱的殺手锏，您平時就隱身，您以為其他國家不盯著你瞅。

說道這里估計有小伙伴要說了：“這都隱身了，你還擔心人家瞅？”

話可不能這么說，這個世界上有盾他就一定有破盾的矛，不存在破不了的盾，當年的馬奇諾防線那吹的不是一般的牛，結果呢？這道理放在這里是一樣的。

天天盯著你瞅，只要揪住一點動靜，這隱身的參數就會慢慢的積累，積累到一定程度，他就會用其他辦法進行破解。

咱現在直接就讓你看到了：“來呀！瞅吧！好好瞅瞅！俺會翻跟斗！哎！俺還會倒著飛！”

結果就是啥隱身參數你都摸不著，倒時候抽冷子用出來，這就是真真的隱身。

當然您也別說咱忒小心了，美國人的F35平時也掛這玩意，也怕別人抓住小辮子，實戰的時候讓人給揪出來，那就尷尬了。

到時候他F35以為是隱身的，偷偷摸摸的想干點啥，其實讓咱擱放大鏡下頭瞅，這鬧的雙方挺開心的。

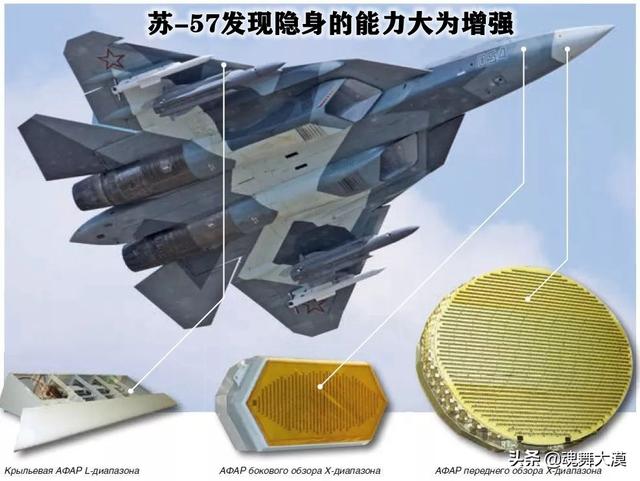

換一句話說沒有龍勃透鏡的隱身飛機，他就不是一款好的五代機。俄羅斯那蘇57就沒有裝，因為沒有必要，不需要龍勃透鏡來放大的。

所以俄羅斯直接奔著六代機去了。

好了，今天就寫到這里，喜歡的朋友加個關注，順點個贊呦！

龍伯透鏡就是雷達反射器，作用和隱身相反，可以最大程度的反射雷達波。隱身性能毫無疑問是隱身飛機的絕密數據，不希望被敵方知道。隱身飛機和普通飛機一樣也有弱點，并不是在所有方位上都能達到最優的隱身性能。所以，在航展靜態展示、飛行表演之類的公開場合，為了防止別有用心的人偷偷測繪，裝上一個小小的雷達反射器，讓你的測試儀爆表[大笑]。

轉場飛行、普通訓練的時候也會用，隱身對自己的雷達也同樣有效，得讓航空管制和指揮中心知道飛機在哪啊。

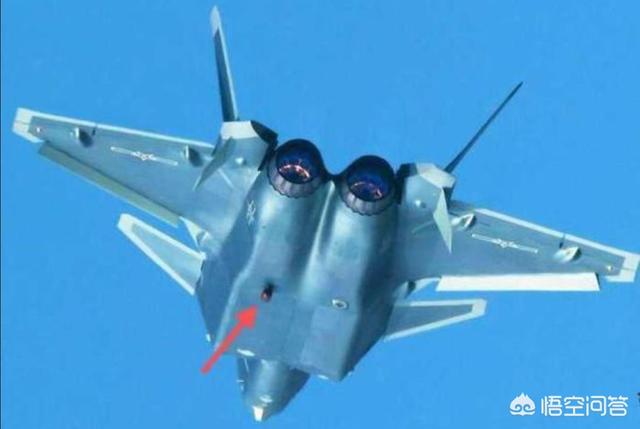

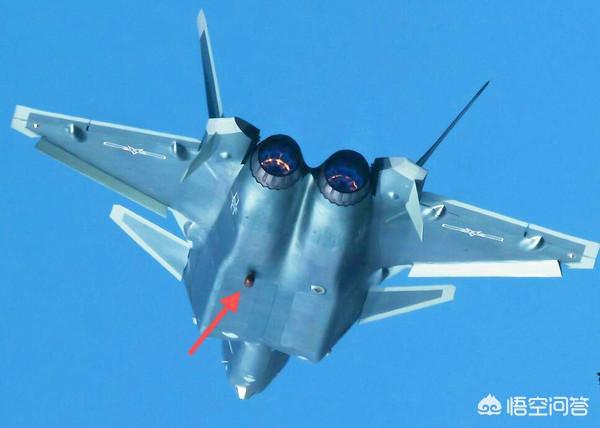

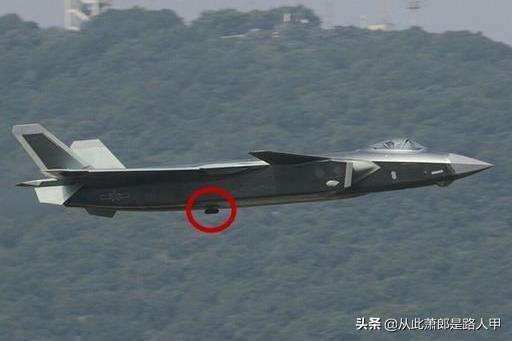

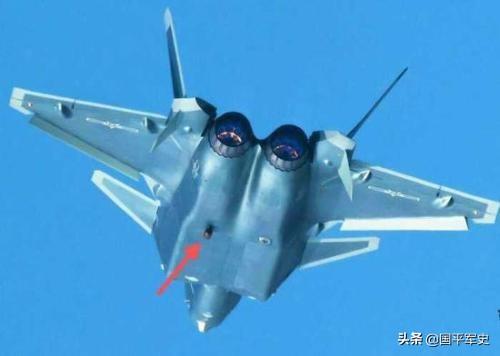

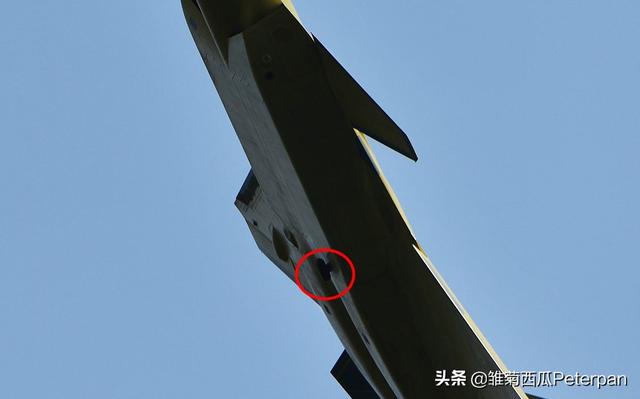

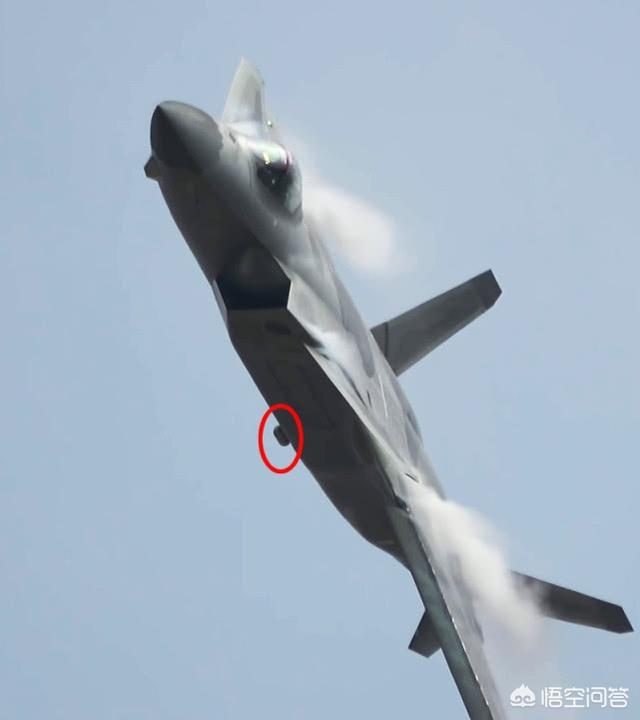

這是J20的龍伯透鏡，和F22一樣掛在機腹。

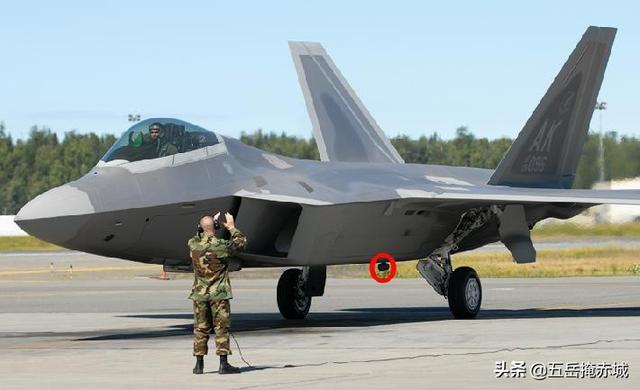

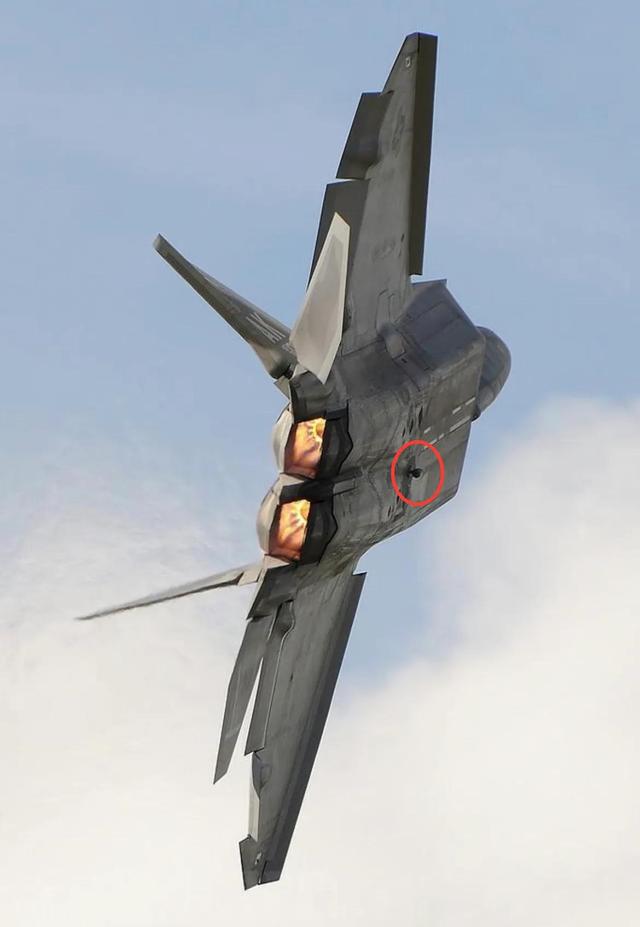

這是F22的龍伯透鏡，也是小小的一個。

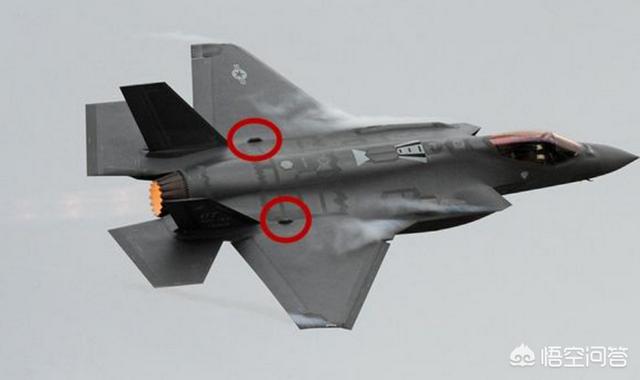

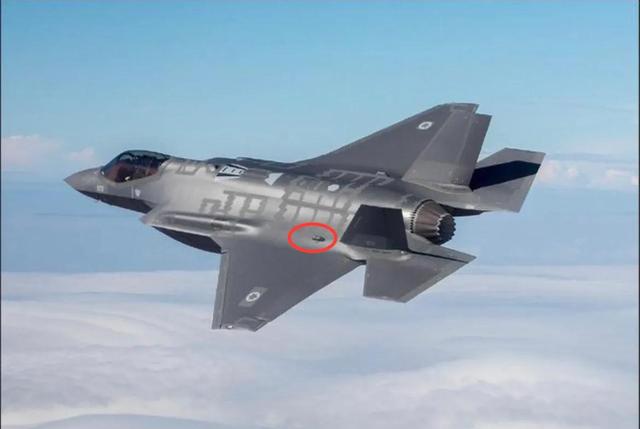

F35也裝了，不過是裝在上面。為了防止肥碩的體型遮擋，還左右裝了2個。

J31也裝了，不過網上沒找到圖片。

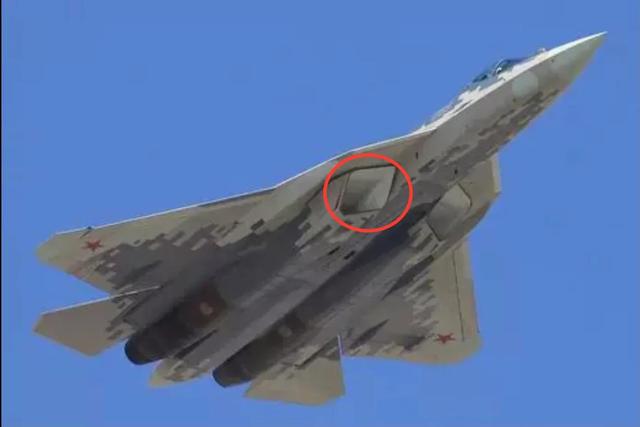

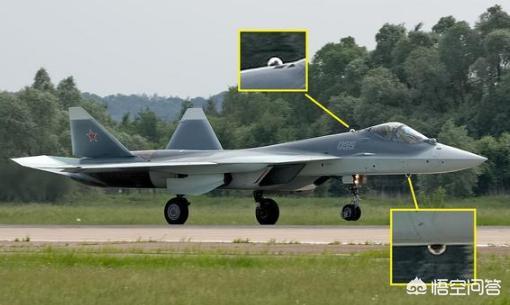

Su57也沒找到圖片，想必這種偽隱身戰斗機也不用裝。那倆大直通的進氣道，比龍伯透鏡效果還好呢。

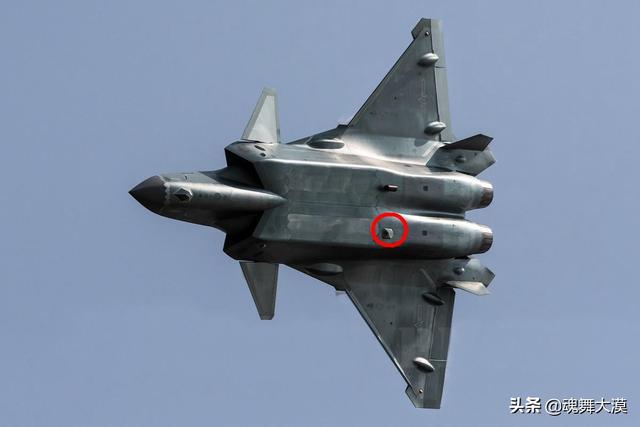

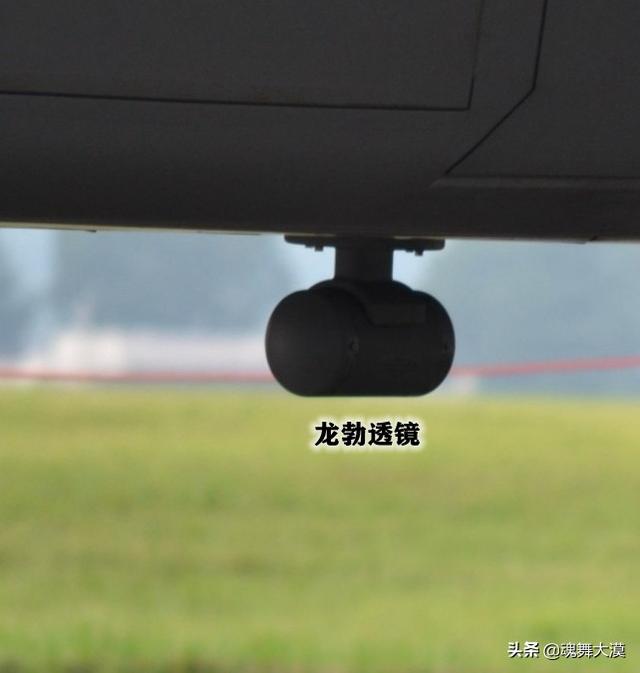

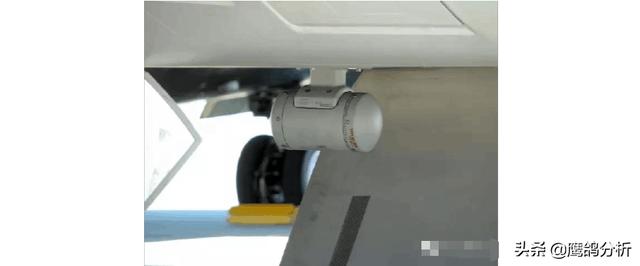

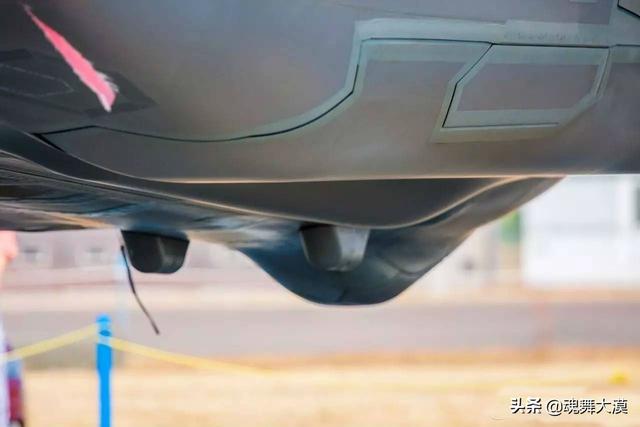

殲-20腹部下掛載的龍波透鏡特寫，是由物理學家R·K·Luneberg于1944年發明出來的，主要用于隱形戰機日常訓練中地面指控系統對隱形戰機實施跟蹤、組織訓練以及航線分配等，是現代隱形戰機的標配，其實質作用就是隱真示假。

龍波透鏡從外形看是一個圓柱體，實質上是由兩個球形透鏡組成的。其工作原理簡單點講就是，一個球形的折射透鏡，透過光線后會在透鏡兩側相互折射，形成一個放大的鏡像，在應用到電磁領域后，在透鏡的折射面表層涂上特殊波長的金屬材料，從而在電磁波抵達球面后會產生折射，放大電磁波，以球形為中心形成一個對稱放大的電磁波網絡；如此通過一個小小的球形透鏡即可實現地面雷達對隱形戰機軌跡的掌控。

需要強調的是，龍波透鏡是現代隱形戰機的標配設備，可根據任務實際拆卸。這種龍波透鏡天線表層涂刷的金屬材料是具有反射獨特波長電磁波的能力，并不是對所有的雷達波都會產生反射。這個波長是各國的核心機密，只有專用的雷達才能發射，這種雷達也成為隱形戰機正常訓練的標配子系統之一。

目前國際上，現役的美制F-22、F-35以及我國的殲-20隱形戰斗機都配備了龍波透鏡天線，其主要作用就是在于保證己方的配套專用雷達可以實施掌控殲-20的飛行軌跡。反過來講，隱形戰機由于自身的雷達反射截面積遠小于傳統常規戰機，以美國的F-22為例，該型戰機的雷達反射截面只有0.01平米，只有一只鳥的雷達反射截面積大小。

戰機在正常訓練中，如果無法實時有效的對空中的戰機進行追蹤，就無法調控飛機飛行的航線，無法對作戰飛機進行指揮，嚴重制約作戰訓練的安全性和實際效果。隱形戰機就是為了規避或降低雷達發現的概率而誕生的，這就形成一種發現與被發現之間的矛盾。

同理我們也可以將一款隱形戰機是否在訓練中攜帶龍波透鏡來作為衡量一款戰機隱形性能的重要指標之一，道理很簡單，如果一款隱形飛機的雷達反射截面積較大，己方的其他雷達（專用的反隱身雷達除外）可以對其實施有效跟蹤的話，那么這款戰機就不是真正的隱形戰機；只有雷達反射面積極低，己方雷達無法有效跟蹤的情況下，龍波透鏡才能發揮出其特定的作用。

這樣也就彰顯出這款戰機出色的隱身性能，所以通常在國際上也將是否攜帶龍波透鏡作為衡量一款戰機隱身性能的重要指標。當然我們的殲-20也不例外，殲-20加掛龍波透鏡的圖片披露后，也從側面烘托出我們的殲-20在隱身設計上有絕佳的效果，是證實殲-20隱身效果的一個很直接、很有效的證據。

此外，龍波透鏡在放大殲-20雷達反射截面積的同時，還有另一個很重要的作用，就是通過釋放虛假信息隱真示假讓外界無法獲得該型隱形戰機真實雷達型號特征的作用，具有極強的實戰意義。

通常在國際上，隱形戰機在抵近或接近他國領空附近飛行的時候，通常他國的雷達都會對空中進行照射，期望根據各種手段來獲得該型隱形戰機的雷達型號特征；同時還有可能被當作是假想敵作為反隱身目標進行測試，這些舉措都有可能導致隱形戰機的真實雷達信號特征泄露，也有可能他國會針對實測探索出針對該型隱形戰機的相應戰法。

當然，在實戰中，殲-20隱形戰機會在升空作戰前拆卸掉原來的龍波透鏡天線，從而保證殲-20真正實現來無影去無蹤，充分發揮隱形戰機的隱身突防優勢。在平時日常訓練中，就完全沒有必要拆除，反而是要加裝上，一方面隱真示假，保密自身的雷達型號特征，另一方面保證己方的訓練安全有效進行。

2020年大國空軍進入五代機時代，五代機即為隱身的代名詞。由此也帶來一個問題，它與四代機以下代次的飛機，展開演習和對抗時，找不到它可怎么辦？率先進入五代機時代的美國空軍，找到了一個辦法，那就是加裝龍勃透鏡，以增大雷達反射信號，如此便解決了不同代次飛機，有效配合的問題。

不加裝龍勃透鏡的五代機，四代機想找到它則非常困難。然而，龍勃透鏡最早被發現，在技術上根本不是為隱身飛機準備的，它的主要功用，以其可以反射不同于飛機本身目標信號，從而達到隱真示假的目的，有誘惑和欺騙的意思，因此它在飛機部位上的布置，在技術上變得非常復雜。

我們來討論它，只在有探測的意義，知道它大概是件什么裝備就行了，要講在飛機上如何布置，怎么可以隱真示假，就又進入了另外的問題討論范疇。

我們說隱身機不被發現，是發現距離近了，即便最先進的戰機雷達，大體也都在90公里以下，發現時為時已晚，因為五代機不只會隱身，還有超音速巡航的本事。90公里對于它們，一般戰機根本來不及反應，五代機則可先下手為強，將對手輕松干掉。

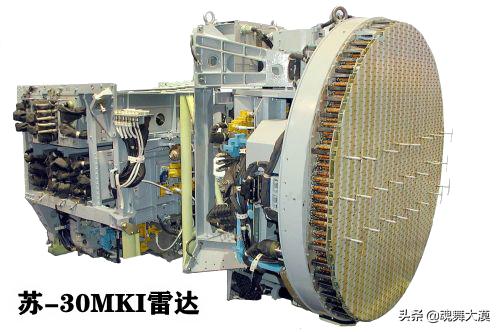

2018年，三哥妄言其蘇-30MKI利用其機載雷達現了殲-20，其空軍參謀長居然講，它沒有如此隱形。說出去的話，如潑出去的水，后來成來一大笑柄，要知道當時的殲-20在2000公里之遙。致于它到底發現了什么，已無關緊要，也許又會是一顆木星吧，也未可知。

一是方便空管，二是掩蓋戰機本身電磁信號特征。

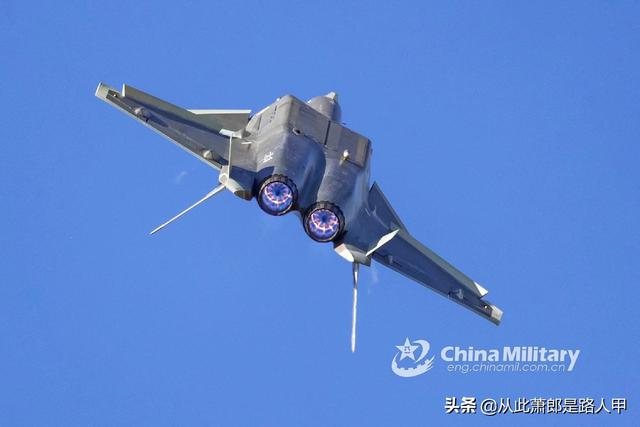

隨著殲20裝備數量越來越多、曝光率越來越高，殲20在使用中的一些細節也被廣大軍迷所關注，比如殲20每次出境都在機腹下攜帶的一個小圓柱體。

這個小圓柱體就是題目中所說的龍勃透鏡，殲20在公開露面時的標配。其實殲20掛載的龍勃透鏡在緊急情況下是可以拋掉的，就像副油箱一樣。

龍勃透鏡實際上就是一個小型的角反射器，通過復雜的反射面，讓射入的雷達波多次折射后無限放大本身電磁信號，使得本身的雷達反射面積放大。

隱身戰機本來就是以極小的雷達發射截面積作為安身立命的根本，掛一個讓其雷達反射面積劇增的龍勃透鏡豈不是自廢武功？其實不然，隱身戰機掛載龍勃透鏡有諸多用處。

首先，殲20掛載龍勃透鏡是為了便于空域管理，保證本身及其他飛機飛行安全，尤其是客機。

為了保證飛行安全，民航及空軍管理部門對空域進行了嚴格的劃分，使得軍機飛行任務對民航安全的影響降到最低，但是空中復雜的情況難免會發生意外，所以即便是軍用飛機在訓練時也要復合空管要求。殲20隱身性能極佳，在隱身狀態下很難被空管雷達發現，因此在日常任務中為保證空域飛行安全一般會攜帶龍勃透鏡。

其次，殲20攜帶龍勃透鏡是為了讓指揮機構獲得其實時動態，以滿足指揮、控制、監控的要求。

殲20在日常任務中要接受指揮機構的指揮、控制，上級也需要掌握其實時動態來分析其狀態是否滿足任務要求，殲20攜帶龍勃透鏡可以讓指揮機關事實發現它，不至于兩眼一抹黑。

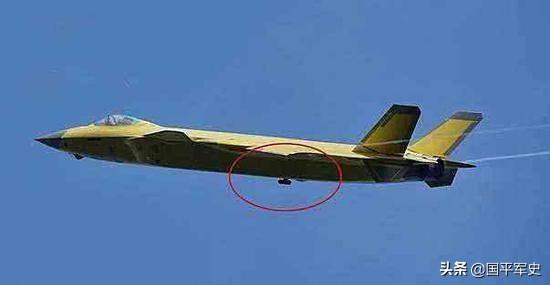

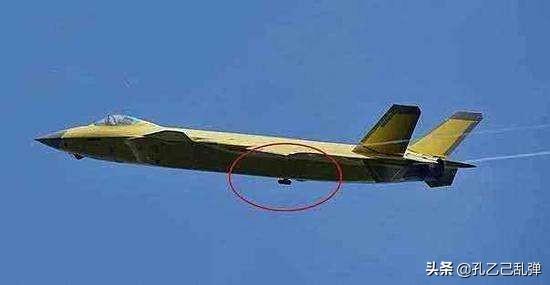

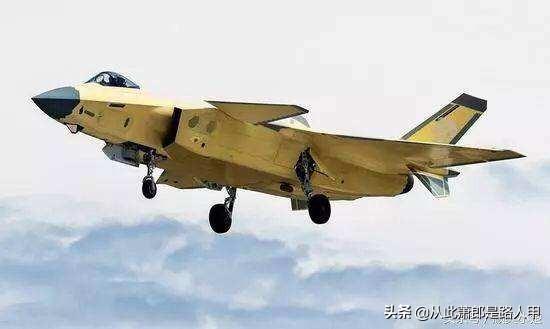

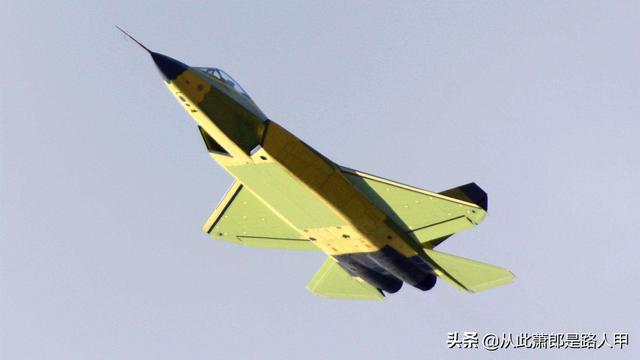

殲20的隱身性能如此之好，以至于沒有涂隱身涂料的黃皮機也得掛載龍勃透鏡。即便掛載龍勃透鏡，殲20的雷達反射信號也小于傳統戰機。在一篇介紹2017年沙場閱兵空情保障的文章中，官方透露3架殲20即便掛載了龍勃透鏡，空管雷達也難以有效持續跟蹤，只能通過前后機群的位置大體估計殲20機群的實時信息。

至于我國研制的第二款隱身戰斗機......誰有它掛載龍勃透鏡的照片？

3、掛載龍勃透鏡可以有效掩蓋殲20本身真實的電磁特征，以虛示敵。

隱身性能是隱身戰機的最大優勢，也是自己的底牌，戰機的電磁信號特征一旦被敵人掌握，那么也就被別人掌握了破解之法，所以在平時需要掩藏好自己的電磁特征。在國境線附近、公海或者執行訓練、巡邏任務時，隱身戰機一般會采用掛載龍勃透鏡、副油箱的方法向對手掩蓋自己的電磁信號特征，虛虛實實，才是兵法之道。前一陣印度聲稱在上百公里之外探測到了殲20，筆者覺得，如果不是印度在吹牛逼，那么就是它的雷達探測到了一架攜帶龍勃透鏡、故意暴露自己的殲20。

龍勃透鏡對隱身戰機來說是一種主動暴露自己的手段，通常用于飛行安全和技術保密，也可能用于示威。當然，戰時為了達到隱身效果自然是不會加裝這種裝置的。不僅僅是殲-20，一般只要有嚴重隱身特性的戰機都會根據情況加裝，包括下圖的F-35

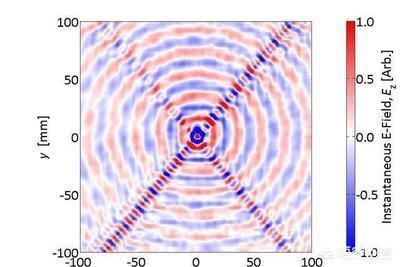

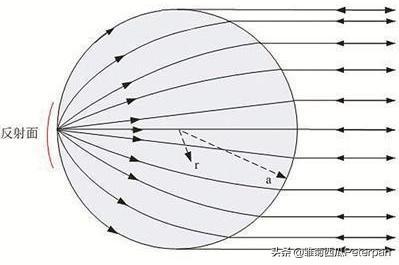

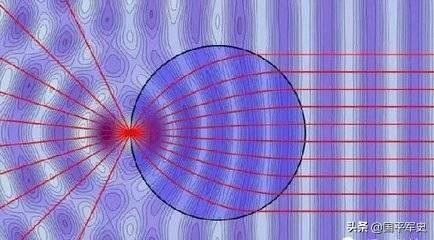

龍勃透鏡是一種比較特殊的透鏡，與我們常見的凹面鏡和凸面鏡的“凹”或者“鼓”的形狀不同，龍勃透鏡是一個完整的球形透鏡，就像下圖這樣。他的典型特性就是可以把特定波長的的入射電磁波匯集到一個點上，反過來也可以將電磁波沿著原方向反射回去。其優點就是球形可以全向接收和發射電磁波，幾乎擁有無死角的視場，也使得龍勃透鏡的雷達截面積遠遠高于他的實際面積，有信號放大的效果。

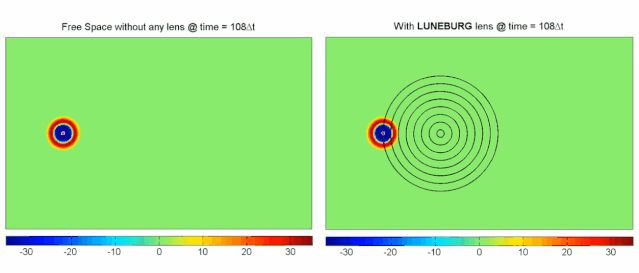

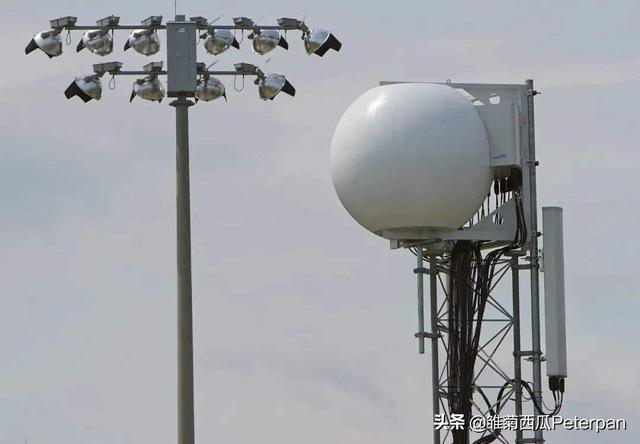

當然有朋友可能發現，在這個圖里面電磁波“彎了”，這有點不符合電磁波直線傳輸的特點。電磁波路徑的改變是因為透鏡的內部材料是分層的，每一層折射率不一樣，這也是龍勃透鏡的加工難點。所以雖然龍勃透鏡在1944年就由美國數學家魯道夫·卡爾·盧納伯格提出，但受到當時材料和加工技術的限制根本就沒有得到實際應用。直到上世紀60年代美國才首先應用到SPG-59雷達，但還是說加工和材料不到位，達不到預定增益效果，嚴重影響探測距離。當然，現在這種透鏡已經非常成熟了，不僅大規模軍用，而且民用雷達也廣泛使用。比如用于衛星通訊的“Lune-Q”龍勃透鏡天線；氣象測風雷達；衛星信號陣列等等

為什么隱形戰機會掛龍勃透鏡，上面我們提到過放大信號的優勢。隱形戰機本身應用了外形、涂料等特殊設計達到低雷達特性的優勢，甚至可能在特定姿態下出現雷達信號消失的可能性。這種優勢在作戰過程中對敵方來說可以做到神不知鬼不覺，但也對已方雷達探測構成影響，特別是非作戰飛行中可能會造成一定的安全問題。所以珠海航展上出現的殲-20全程掛龍勃透鏡飛行，這里主要表現在2個方面：

飛行安全

由于殲-20本身的隱身特性，無論是飛行表演還是正常飛行訓練都有可能會與其他飛機構成干涉，可能航線沖突可能造成亂流。在這種情況下如果空管和地面不能有效掌握隱身戰機的位置和姿態就可能無法做出有效的空中協調，特別是一旦與民航機出現位置干涉，相撞會造成大量人員傷亡和經濟財產損失。1971年7月30日，日本ANA58號航班與日本航空自衛隊F-86戰斗機在28000英尺高空相撞，ANA58航班162人全部死亡。

技術保密

不管在航展上還是日常飛行，不能保證飛行下方的人帶有小雷達或其他探測儀器對正在飛行的隱身戰斗機進行技術數據的收集，這樣會嚴重暴露戰機本身的一些關鍵技術指標。所以為了避免這些問題，干脆掛龍勃透鏡掩蓋自己真實的雷達特征。或者用于主動示威，在沖突區或敏感區派出隱形戰機，但為了讓對方能夠看到我就掛龍勃透鏡主動將自己告知對方產生威脅示威的效果。

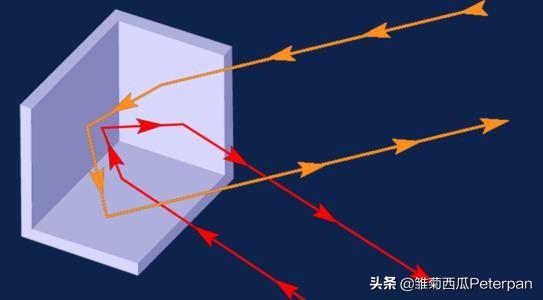

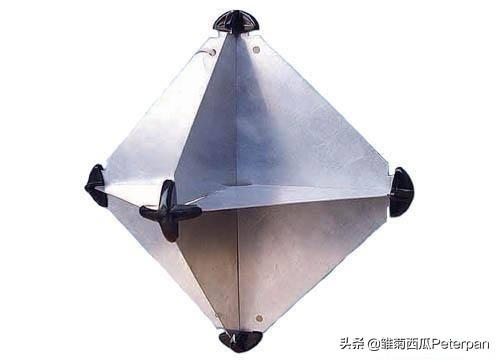

以前常用一種叫“角反射器”的結構用于主動暴露，角反射器會將電磁波會在金屬角上產生折射放大，產生強烈的回波信號，常用語隱形戰艦暴露或海上遇險救援。但這種東西并不太適合隱形飛機，因為會嚴重增大空氣阻力，精度也不如龍勃透鏡好。
