電腦的CPU品牌很多,接下來我就給大家羅列以下幾種高端低端CPU品牌

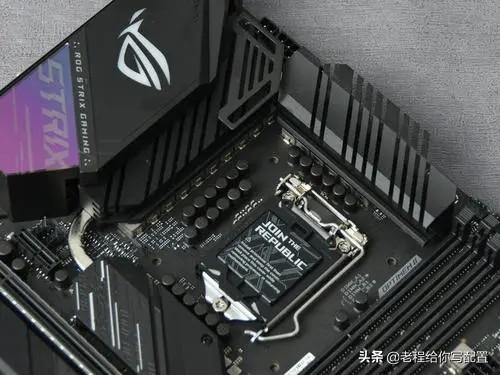

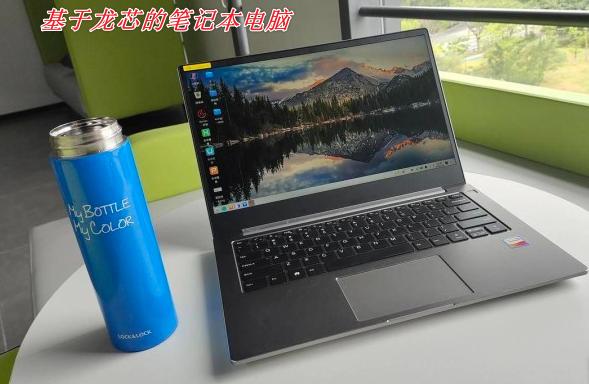

國產龍芯

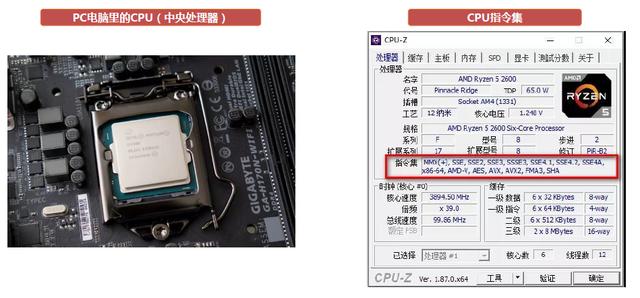

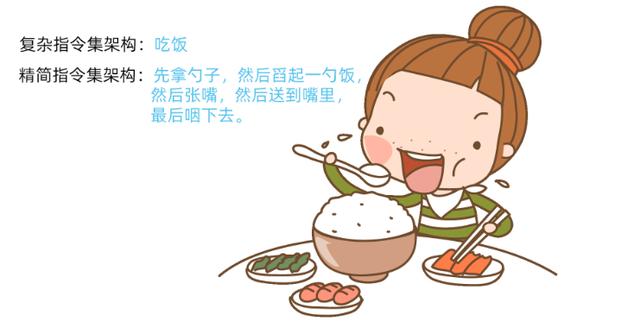

龍芯是中國科學院計算所自主研發的通用CPU,采用RISC指令集,類似于MIPS指令集。龍芯1號的頻率為266MHz,最早在2002年開始使用。龍芯2號的頻率最高為1GHz。龍芯3A是首款國產商用4核處理器,其工作頻率為900MHz~1GHz。龍芯3A的峰值計算能力達到16GFLOPS。龍芯3B是首款國產商用8核處理器,主頻達到1GHz,支持向量運算加速,峰值計算能力達到128GFLOPS,具有很高的性能功耗比。
2015年3月31日中國發射首枚使用“龍芯”北斗衛星。

龍芯片系列

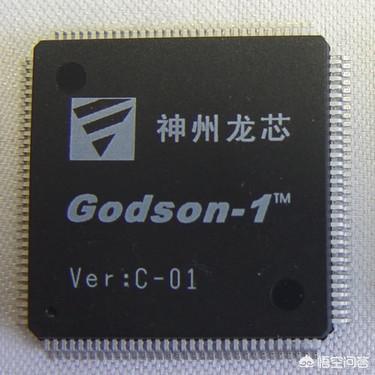

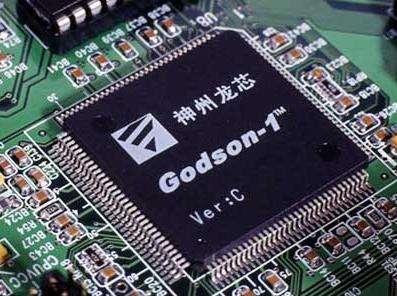

龍芯一號
(英文名稱Godson-1)
龍芯一號CPU IP核是兼顧通用及嵌入式CPU特點的32位處理器內核,采用類MIPS III指令集,具有七級流水線、32位整數單元和64位浮點單元。龍芯一號CPU IP核具有高度靈活的可配置性,方便集成的各種標準接口。圖1顯示了龍芯一號CPU IP核可配置結構,其中虛線部分表示用戶可根據自己的需求進行選擇配置,從而定制出最適合用戶應用的處理器結構。主要的可配置模塊包括:浮點部件、多媒體部件、內存管理、Cache、協處理器接口。浮點部件完全兼容MIPS的浮點指令集合,浮點部件及其相關的系統軟件完全符合ANSI/IEEE 754-1985二進制浮點運算標準。浮點部件主要包括浮點ALU部件和浮點乘法/除法部件,用戶可根據自己的實際應用選擇是否添加。媒體部件復用了MIPS浮點指令的Format域,并復用了浮點寄存器堆,媒體指令集基本對應了Intel SSE媒體指令集合的各種操作。
內存管理部件有三種工作模式,即標準模式、直接映射模式和無映射模式。在標準模式下,TLB分為ITLB和DTLB兩部分,每部分均由48項頁表項組成,同時支持mapped和unmapped的從虛擬地址到物理地址的變換方式;TLB也可只進行直接映射,不使用CAM和RAM,以減小面積;而無映射模式下甚至可以去掉TLB,采用直連SRAM的形式實現訪存。龍芯一號CPU IP核的Cache分為指令Cache和數據Cache,兩部分獨立配置,以4K為一路,可配置為4路、2路和0路。用戶可根據應用需要,確定所需Cache的大小,甚至不使用Cache。協處理器接口為外部協處理器提供了一個高效率的接口。龍芯一號CPU IP核提供了兩套可配置的處理器總線接口:AMBA接口和哈佛結構SRAM接口。
龍芯二號
(英文名稱Godson-2)
龍芯二號CPU 采用先進的四發射超標量超流水結構,片內一級指令和數據高速緩存各64KB,片外二級高速緩存最多可達8MB.最高頻率為1000MHz,功耗為3-5瓦,遠遠低于國外同類芯片,其SPEC CPU2000測試程序的實測性能是1.3GHz的威盛處理器的2-3倍,已達到中等Pentium4水平。

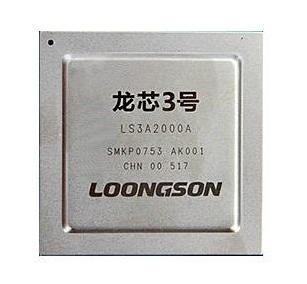

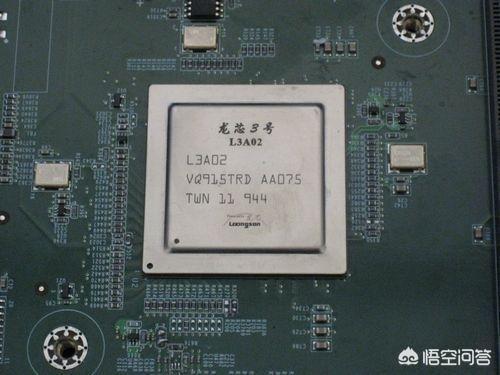

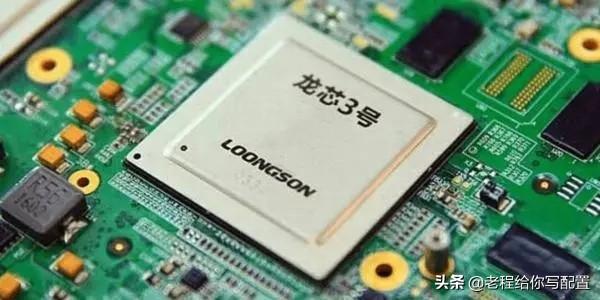

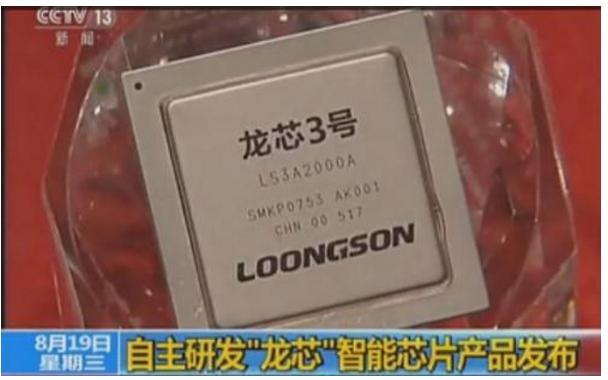

龍芯三號
(英文名稱Godson-3)

龍芯3A的工作頻率為900MHz~1GHz,功耗約15W,頻率為1GHz時雙精度浮點運算速度峰值達到每秒160億次,單精度浮點運算速度峰值每秒320億次。龍芯3A采用意法半導體公司(STMicro)65納米CMOS工藝生產,晶體管數目達4.25億個,芯片采用BGA封裝,引腳的數目為1121個,功耗小于15瓦。 龍芯3A集成了四個64位超標量處理器核、4MB的二級Cache、兩個DDR2/3內存控制器、兩個高性能HyperTransport控制器、一個PCI/PCIX控制器以及LPC、SPI、UART、GPIO等低速I/O控制器。龍芯3A的指令系統與MIPS64兼容并通過指令擴展支持X86二進制翻譯。

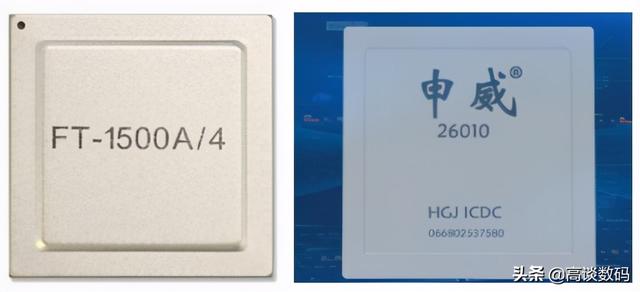

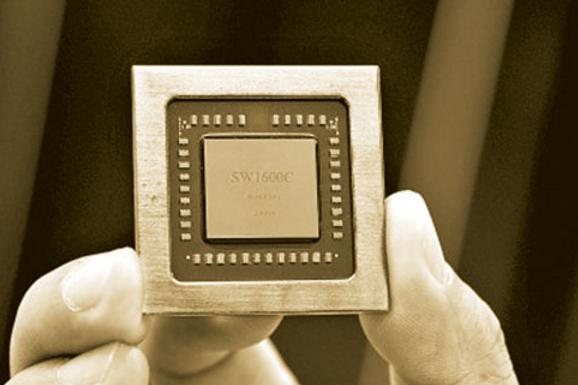

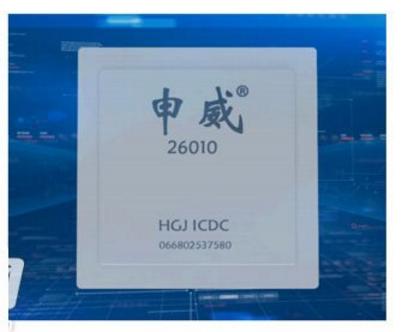

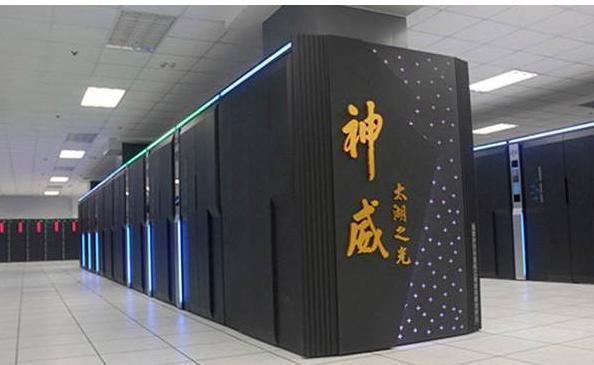

申威CPU

申威處理器或申威CPU,簡稱 “SW處理器”。SW處理器源自于DEC的Alpha 21164,其研制得到了國家“核高基”專項資金支持。在國家“核高基”重大專項支持下、采用自主指令集,具體負責研發的單位是江南計算機所屬于軍方研究機構(總參56所),且具有完全自主知識產權的處理器系列。

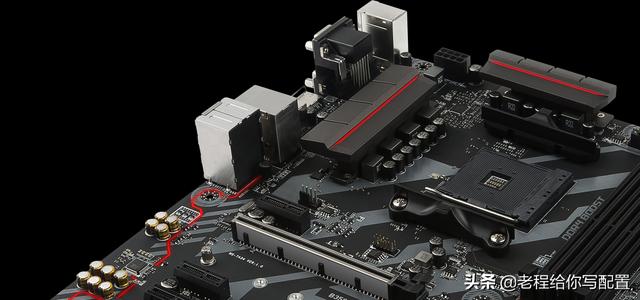

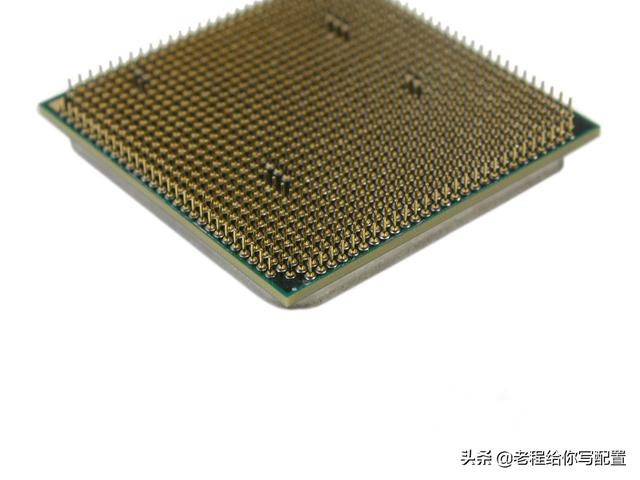

amd

AMD公司專門為計算機、通信和消費電子行業設計和制造各種創新的微處理器(CPU、GPU、APU、主板芯片組、電視卡芯片等)、閃存和低功率處理器解決方案,AMD 致力為技術用戶——從企業、政府機構到個人消費者——提供基于標準的、以客戶為中心的解決方案。AMD是目前業內唯一一個可以提供高性能CPU、高性能獨立顯卡GPU、主板芯片組三大組件的半導體公司,AMD提出3A平臺的新標志,在筆記本領域有“AMD VISION”標志的就表示該電腦采用3A構建方案。2012年9月18日,AMD宣布,CFO托馬斯·賽菲特(Thomas Seifert)將會離職尋找其他機會。
intel

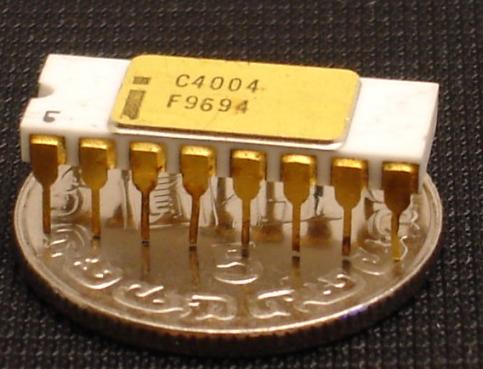

英特爾為計算機工業提供關鍵元件,包括性能卓越的微處理器、芯片組板卡、系統及軟件等,這些產品是標準計算機架構的重要組成部分。英特爾一直堅守“創新”理念,根據市場和產業趨勢變化不斷自我調整。從微米到納米制程,從 4 位到 64 位微處理器,從奔騰? 到酷睿 TM,從硅技術、微架構到芯片與平臺創新,英特爾不間斷地為行業注入新鮮活力,并聯合產業合作伙伴開發創新產品,推動行業標準的制定,從而為世界各地的用戶帶來更加精彩的體驗
松下panasonic


松下電器(中國)有限公司,松下,十大數碼相機品牌,家電-電器十大品牌,世界500強,日本最著名電子產品制造商之一,世界著名國際綜合性電子技術企業集團,在家電、數碼視聽電子、辦公產品等領域處于領先而享譽全球
松下Panasonic是全球最大的電子廠商之一。松下電器將全球的品牌統一成為Panasonic,并以“Panasonic ideas for life”(生活充滿創意)為品牌口號,以“實現星羅棋布的網絡社會”和“與地球環境共存”為企業愿景,從視頻音頻設備到信息和通信工具,從家用電器到元器件,在廣泛的領域中不斷為您提供高科技環保產品,讓您的生活變得更加豐富而精彩。
IBM和Cyrix
美國國家半導體公司IBM和Cyrix公司合并后,使其終于擁有了自己的芯片生產線,其成品將會日益完善和完備。現在的MII性能也不錯,尤其是它的價格很低。
IBM

BM(國際商業機器公司)或萬國商業機器公司,簡稱IBM(International Business Machines Corporation)。總公司在紐約州阿蒙克市。1911年托馬斯·沃森創立于美國,是全球最大的信息技術和業務解決方案公司,擁有全球雇員 30多萬人,業務遍及160多個國家和地區。
該公司創立時的主要業務為商業打字機,之后轉為文字處理機,然后到計算機和有關服務,2011年IBM在中韓兩國行賄被罰1000萬美元。2013年9月19日,IBM收購了英國商業軟件廠商Daeja Image Systems,打算將其并入軟件集團和企業內容管理(ECM)業務。2014年1月9日,IBM宣布斥資10億美元組建新部門,負責公司最新電腦系統Watson。

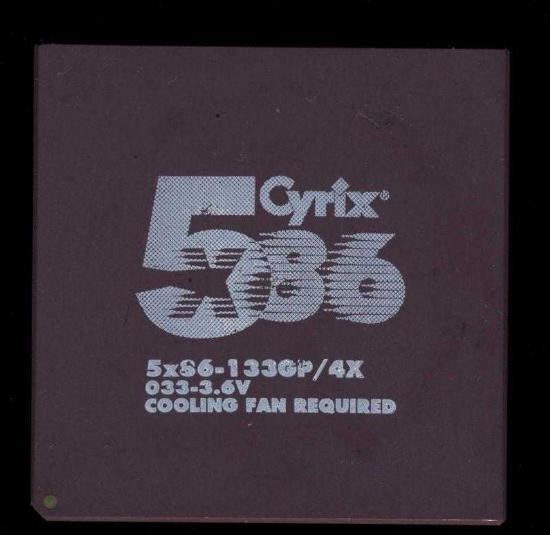

Cyrix

Cyrix(發音為“SYE-rihks”,中文譯為“賽瑞克斯”)是一家供應廉價處理器的公司,1988年成立。公司名稱賽瑞克斯外文名稱Cyrix成立時間1988年經營范圍供應廉價處理器

1999年,威盛電子(VIA Technologies)收購了Cyrix公司,Cyrix變成了VIA Cyrix MII處理器,VIA同樣擁有自己的VIA C3處理器。威盛電子股份有限公司(Very Innovative Architecture,簡稱VIA),成立于1992年。成立之初資本僅有五百萬元,目前資本總額為37.65億臺幣。公司有員工1000人。其主要Cyrix處理的經營業務是針對PC系統相關周邊晶片組的開發,設計。為了提升企業的競爭力,縮短產銷的時間,更在高雄設立了分公司,在香港以及中國大陸等地區均設有辦事處。1999年并購了Cyrix,IDT兩家CPU公司,并與S3和組公司,共同研發整合型晶片組。

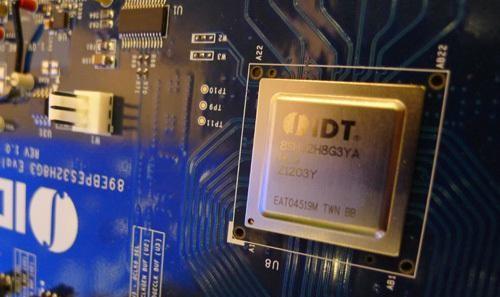

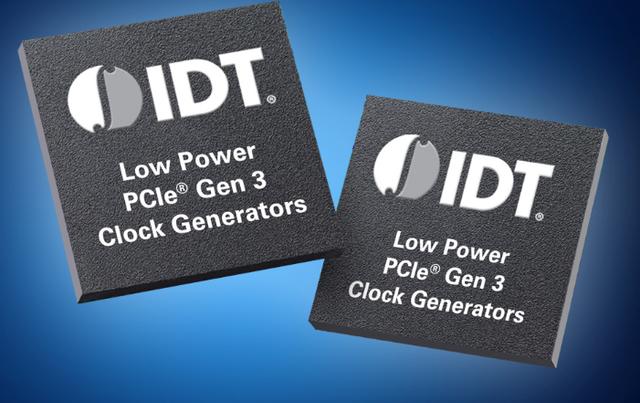

IDT公司

IDT公司致力于為推動全球網絡智能信息包處理提供專用通信集成電路產品。IDT提供的解決方案適用于中央/邊緣、核心/邊緣、網絡接入點、企業、小型辦公室/家庭(SOHO)、數據中心,以及無線網絡等領域,以滿足智能信息包處理快速增長的需求。IDT還致力于為下一代系統提供先進的、兼具成本效益的半導體解決方案,以滿足網絡發展的復雜性和擴展的服務范圍。

IDT充分利用其在軟件、硬件和存儲技術方面的優勢,致力于提供靈活、高度集成的半導體解決方案,以滿足目標市場應用和智能信息包處理快速增長的需求。
IDT公司總部設在美國加利福尼亞州的硅谷,在全球約有3100名員工。公司具有業界領先的設計能力,并在美國、澳大利亞悉尼和中國上海設有多個辦事機構。公司在美國俄勒岡州設有制造工廠,在菲律賓和馬來西亞設有測試和組裝工廠。
VIA威盛公司
威盛電子的客戶群涵蓋全球各大OEM廠商、主機板制造業者及系統整合業者,總部則位于臺灣臺北縣新店市。
VIA威盛目前持有超過5000項專利。

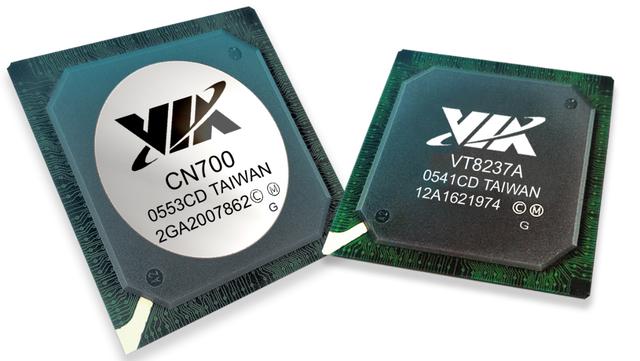

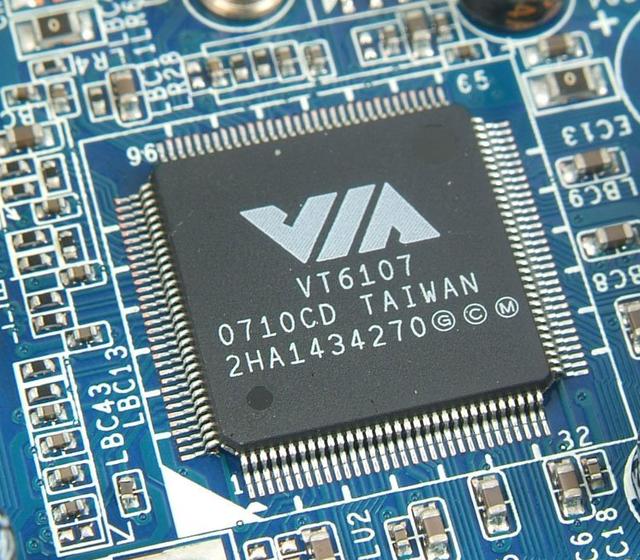

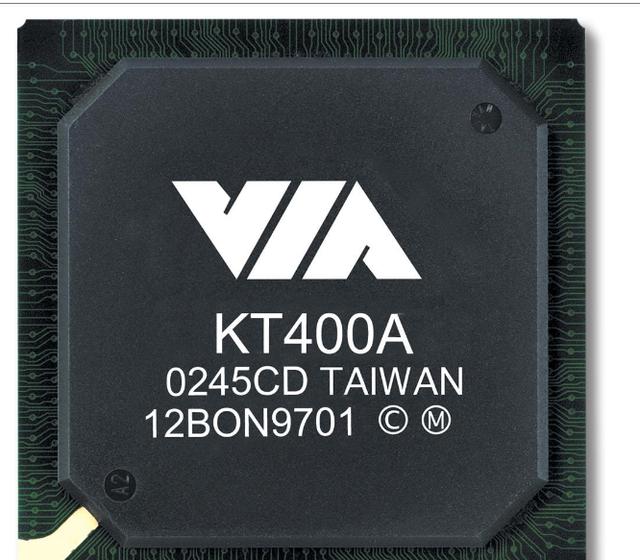

雖然VIA缺少了其他芯片提供廠商(像是ATI、Intel、nVidia)的名稱認同,VIA很多芯片組在PC產品的廣泛品種里面有特別的突出功能。VIA的針對PC市場的事業著重在整合型芯片組。在PC使用者中,VIA最廣為人知的是他的主機版芯片組。然而,VIA的產品包含了音效控制器,網絡/連線控制器,低功率CPU,以及甚至CD/DVD燒錄的芯片組。PC和周邊的廠商像是華碩電腦(ASUS)都購買這些芯片組來放入他們自己的產品品牌中。在1990年后期,VIA開始它的核心邏輯事業之多樣化發展,以及公司在那開始收購并組成CPU部門,繪圖部門,以及音效部門。因為硅芯片制造的進展,而繼續增加芯片組中的整合性等級和功能性,VIA也需要這些個別的部門以維持核心邏輯市場的競爭性。

VIA高管確認退出第三方芯片組市場
盡管我們已經很長時間沒有看到VIA制造的Intel/AMD平臺芯片組消息了,但除了一些業界傳言外,威盛官方從來沒有確認過退出第三方芯片組的消息。日前在接受Custom PC網站采訪時,威盛副總裁Richard Brown終于承認,他們將不再為Intel和AMD平臺制造主板芯片組。
Richard Brown表示,他們當年進入x86處理器市場的主要原因,就是因為他們相信第三方芯片組市場終將消失。x86處理器廠商都需要有能力提供一個完整的平臺,“這一預測現在已經變成了現實。目前Intel平臺的絕大部分芯片組都由自家提供,在收購ATI之后,AMD也有了提供完整平臺的能力。”

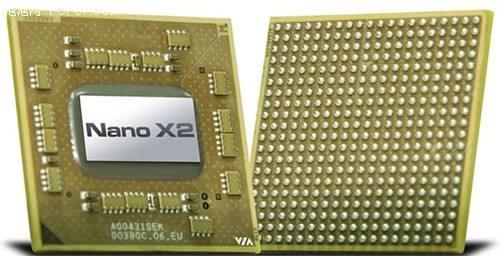

實際上,一年前就有消息稱一批VIA芯片組研發團隊計劃跳槽華碩旗下的祥碩公司,VIA的第三方芯片組業務實際上也早已陷入停滯。不過,在擁有了Nano這樣的“完整平臺”產品后,VIA或許也能走出另外一片天。
