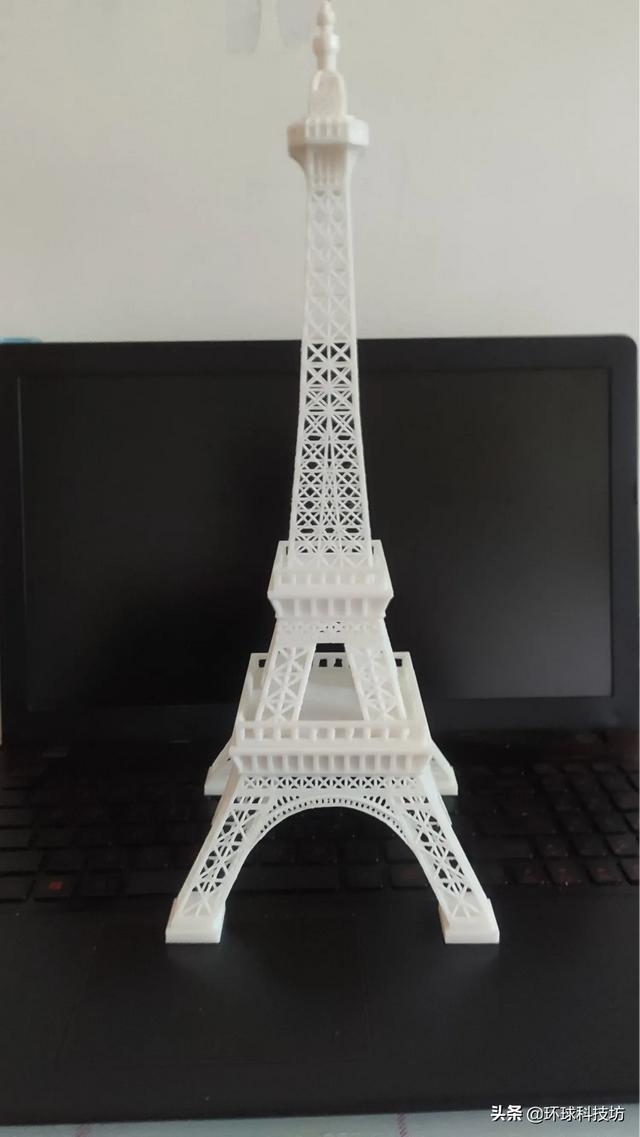

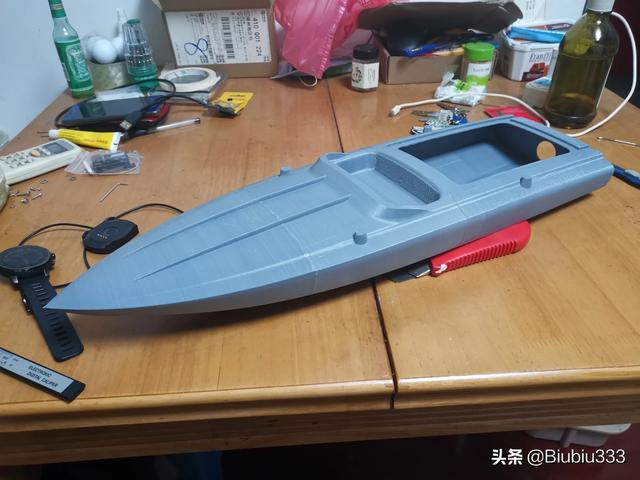

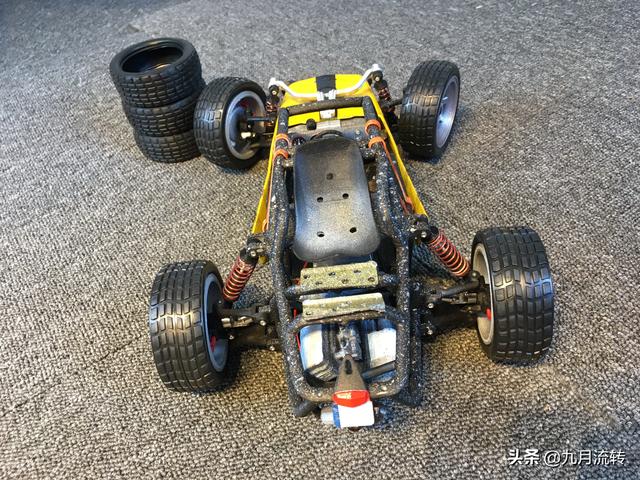

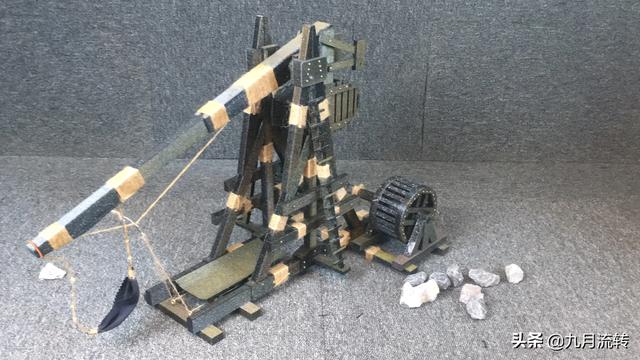

你好.你是買的機器還是自己DIY的呀？怎么打也不至于這樣的呀，我個人分析可能有一下幾個原因：1，打印速度過快，一般設置60-70mm/S就可以了。2，切片層高太厚了，FDM的機子一般都設置到0.1層厚，你這我看0.5都有了.3冷卻不及時也會出現變形等情況。如果是自己DIY的機子就要重新調試了，3軸是否垂直？同步帶張緊是否合適？等等一系列問題。買的機子不可能打成這樣！另外我也喜歡玩3D打印.下面是我用最普通的桌面機打印的一些作品.有興趣可以一起玩！

看你這個打印效果吧，如果你是i3結構的機器，首先考慮一下你的x和y方向是不是有晃動，就是結構是否盡可能的固定牢固，如果已經固定牢固,調整一下同步帶的松緊，可能是比較松，調緊一點試試，基本上就是用手拉動打印頭和底板，可以比較輕松的拉動，但是稍微有一點阻力，其次還要考慮你步進電機的單位步數是否準確，這個你可以自己計算一下，另外你z方向的步數需要修改，感覺有點大。先調整這幾個看看效果，如果是corexy結構的機器，檢查同步輪有沒有晃動，或者同心度太低，再有就是檢查光軸，有可能不直，um結構的也是檢查光軸，估計也是不直，另外就是同步帶的松緊，都是調整到可以拉動，稍有阻力為好。

打印機的種類，決定了打印件的質量，民用的大概有兩類，一種是用塑料絲融化，一層層堆積，這中表面比較粗糙，好點的打印機，面相對光滑，但，支撐接觸點比較粗糙，需要打磨，材料通常用pla 或abs。pla比較軟，但可塑性很好，精度好。abs材料機械強度高點，但，容易收縮，容易翹邊打印失敗。表面拋光，可以用化學拋光液，分abs,pla兩種，不能通用。

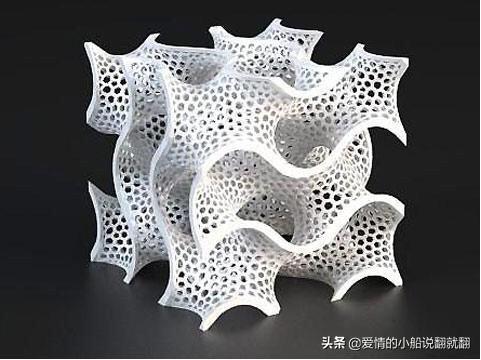

另一種民用的就是光敏樹脂的了，這種表面非常光滑，價格現在也比較親民，3000多的，到5萬多的，都有，高端的，多用于珠寶研發，低端的，可用于打印手辦，特別好。耗材用的是光敏樹脂，精度跟樹脂的種類有很大關系。看自己需要購買對應的樹脂種類。

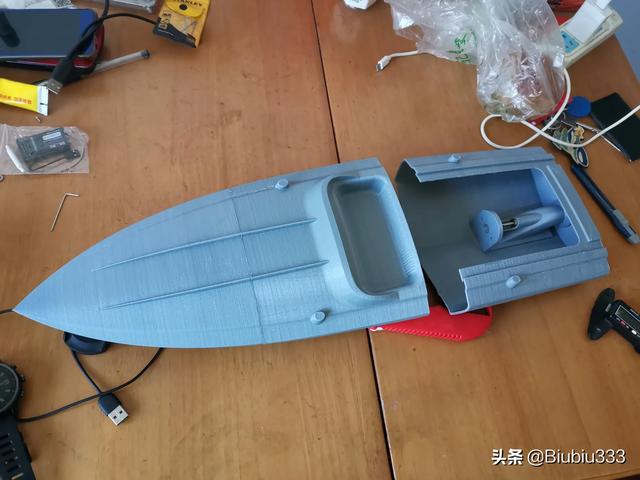

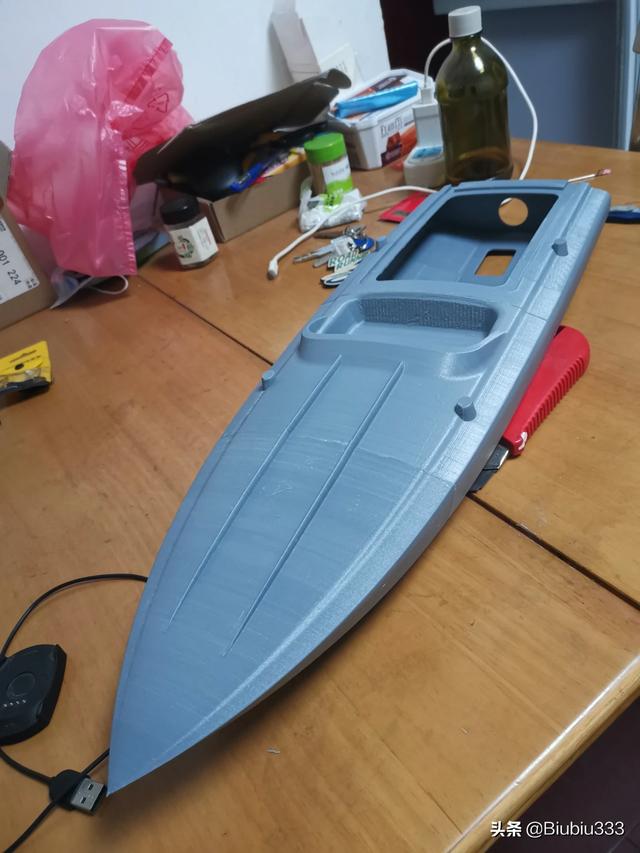

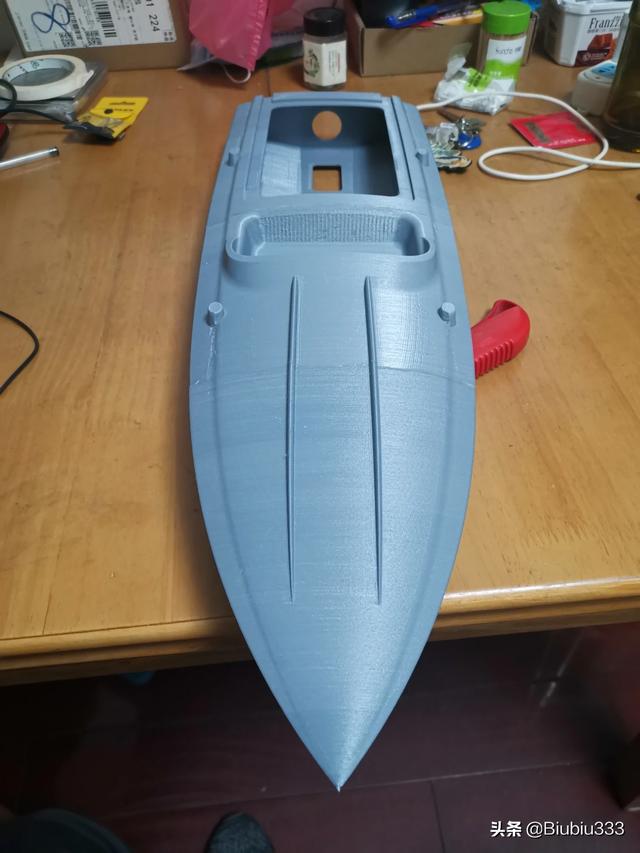

參考我的建模打印作品，抖音號A1195，可以瀏覽觀看打印效果。

這個問題，科技含量并不高。這里說的3d打印產品太粗糙，是因為打印機在打印時，每一層的厚度尺寸太厚，如果每一層的堆積厚度低于0.1mm，表面就會開始光滑，堆積層越薄，越光滑。

然而這要求更快的行走速度，說來簡單，實際上，這當中的技術障礙有很多。

設備、材料、工作環境都有影響，目前一般用的是熔融堆積和光固化成型的方式，熔融堆積是高溫融化材質堆砌起來，材質主要有PLA、ABS、尼龍等，光固化用的是光敏樹脂，另外工業級的還有激光燒結金屬粉末成型的。不管是哪種打印方式，設備精度是第一關鍵，其次材料要選擇相對可靠的，另外要保證工作環境（主要是溫度）的穩定。

樓主說打印出來的產品比較粗糙，有可能是打印機和耗材的問題，好的打印機和耗材打印出來產品效果是會比較優良的， 不知道你用的是桌面級打印機還是工業級打印機，桌面級打印機普遍材料是abs，abs打印出來層紋厚且后期打磨不了。工業級打印機材料是sla（光敏樹脂），根據擺放的方式可以一件少層紋，且后期方便打磨，細節可以提現的非常清楚。所以要問粗糙首先得看下你用的是哪種打印機。打印耗材也起很大的作用，比如線徑控制的好的話，打印出來的產品就更細膩，光滑，均勻；還有如果用回收料做出來的耗材，打印出來的產品可能會有雜質，會影響產品效果；還有耗材的氣泡問題，目前PLA國內基本都可以做到無氣泡，但是ABS，目前國內很少有人做到無氣泡，這樣也會影響成型效果。之前試過很多家的耗材，都有這樣那樣的問題，目前在使用的珠海三綠的耗材還不錯，線徑控制很好，而且ABS無氣泡，樓主可以試一下。

你用的是桌面級打印機還是工業級打印機？桌面級打印機普遍材料是abs，abs打印出來層紋厚且后期打磨不了。工業級打印機材料是sla（光敏樹脂），根據擺放的方式可以一件少層紋，且后期方便打磨，細節可以提現的非常清楚。所以要問粗糙首先得看下你用的是哪種打印機。3D工場里面就有很多3D耗材選擇，也有資訊可以看

你這也看不出是打印機的問題還是參數設置的問題，你可以先調整下參數設置，層高設置0.2，降低噴頭的出料量，設置90%試試，再降低噴頭的加熱溫度，一般打印pla為210左右，把噴頭風扇打開，降低打印速度試一試。

目前看不出來是不是精度問題，但是你這噴頭溫度應該高了

主要看構建機器花了多少錢，安裝是否正確，結構是否合理。基本上只要錢花夠了，裝對了，效果就出來了。
